小型平皮带窄幅输送模组结构设计

这款窄幅平皮带输送模组，主要面向小尺寸工件的短距离精准输送场景，常见于电子元器件分拣工位、小型零件装配线接驳、实验室小型物料传递、教学演示实训台等对输送宽度、安装空间有严格限制的场合，相比常规宽幅皮带线，它的占地空间更小，布置灵活，可单台独立使用，也可多台拼接组成多通道并行输送线，适配不同节拍的产线布局需求。

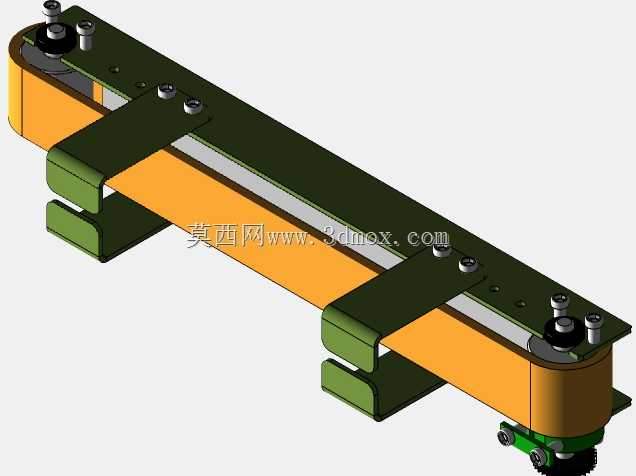

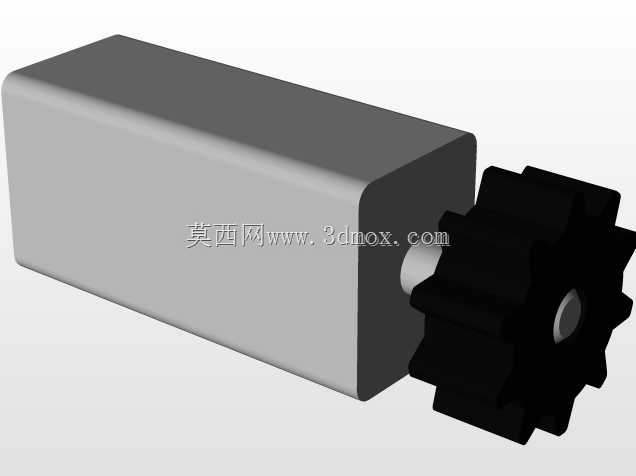

从功能特性来看，该模组采用两端主从动辊轮张紧平皮带的结构，主动端集成驱动安装位，可适配小型减速电机直接驱动，无需额外复杂传动链，传动效率高，运行噪音低；皮带下方设置承托结构，避免长跨度下皮带下垂影响输送平稳性，适合输送重量较轻的小型工件，输送过程无明显卡顿，工件放置后不会出现跑偏、侧滑的问题。两侧的安装支架采用折弯成型结构，既作为机架主体承载受力，也预留了设备安装固定的孔位，可直接通过螺栓固定在工作台架、铝型材机架上，安装时无需额外制作复杂转接件，降低现场装配的工作量。

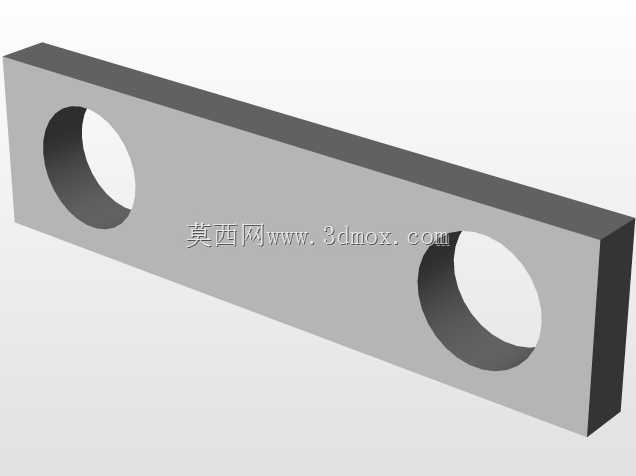

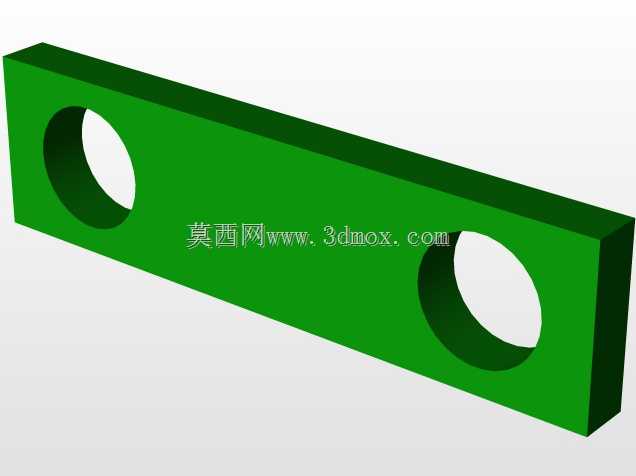

设计思路上，这款模组优先考虑了紧凑性与易维护性，整体框架采用一体化折弯板材制作，减少了拼接零件数量，装配时仅需依次安装辊轮组件、皮带、承托条、安装支架即可完成总装，后期维护更换皮带时，仅需松开端张紧结构的固定螺栓即可取下皮带，无需完全拆解整个机架。张紧结构设置在端部辊轮处，通过调节螺栓即可调整皮带张紧度，调节行程足够覆盖皮带长期使用后的拉伸量，无需频繁裁剪皮带。

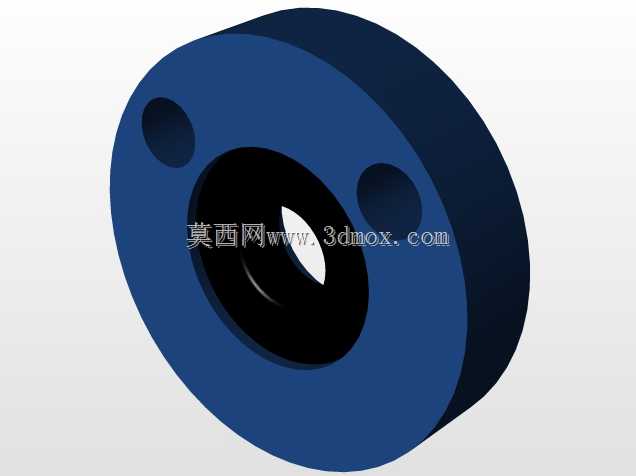

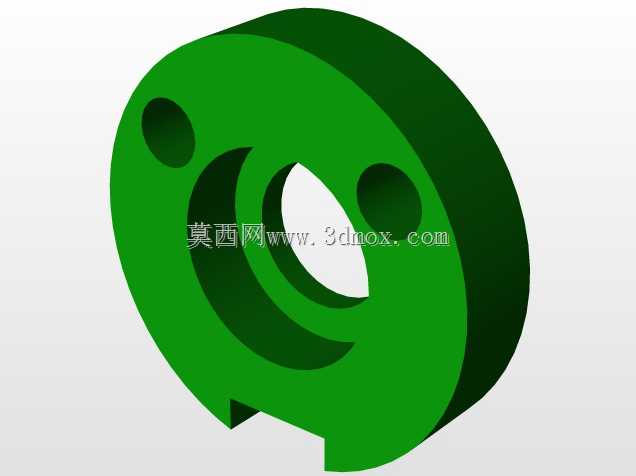

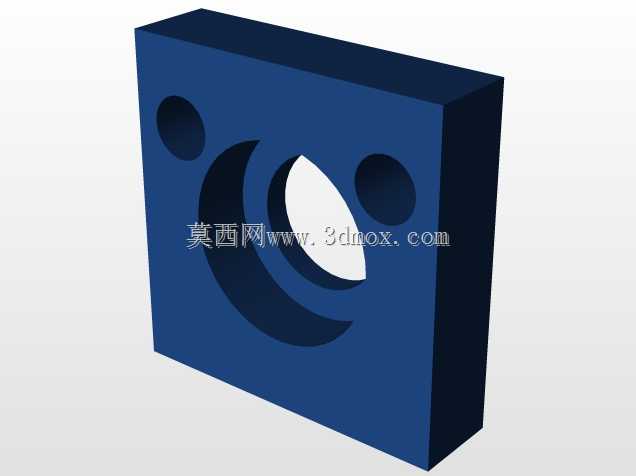

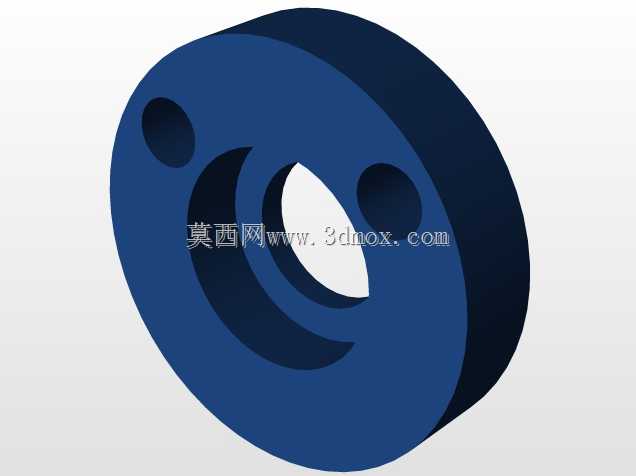

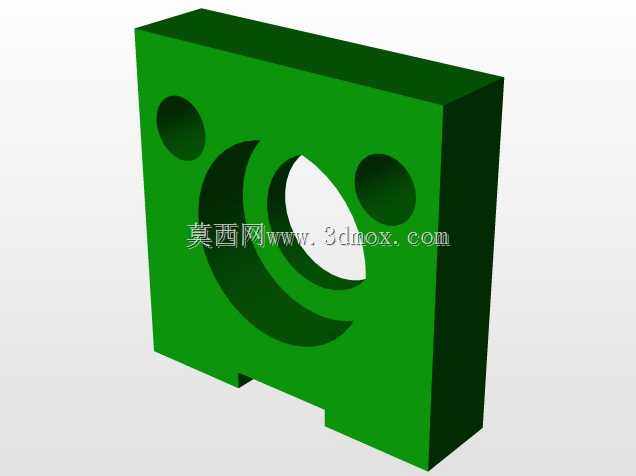

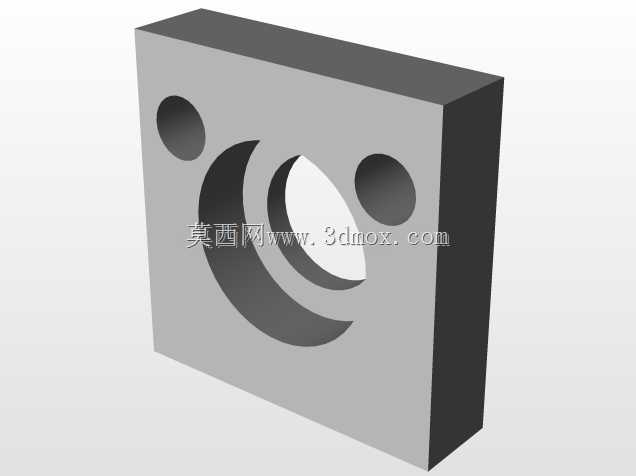

从安装边界来看，该模组整体宽度较窄，长度可根据实际需求适配不同规格，安装时需预留端部驱动电机的安装空间，两侧支架的固定孔位间距统一，可兼容常规工业铝型材的安装槽尺寸，底部与安装面的间隙预留足够，可容纳传感器、接线等辅件布置，不会出现安装干涉问题。辊轮的两端采用轴承支撑，转动阻力小，长期运行磨损量低，平皮带的表面平整，可根据输送物料的特性更换不同防滑材质的皮带，适配光滑表面、易刮花工件的输送需求，不会对工件表面造成损伤。在教学场景中，这款结构也可作为机械传动、皮带张紧结构、输送设备原理的演示载体，学生可通过拆解装配理解输送设备的核心结构逻辑，掌握张紧调节、辊轮同轴度调整的实际工程技巧。
