敞篷跑车车身曲面造型结构设计

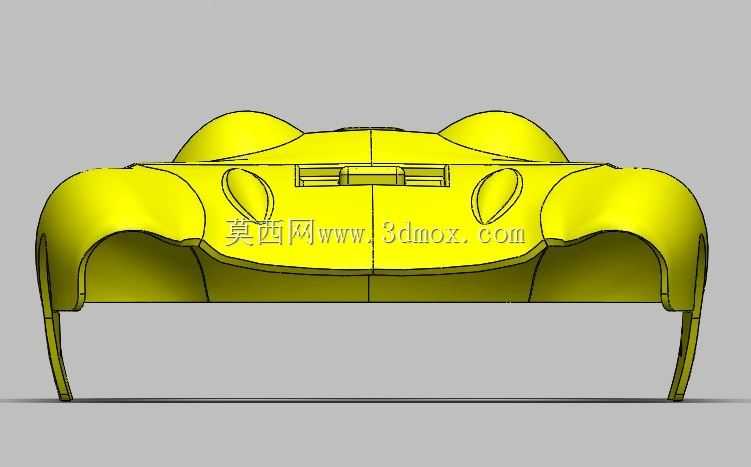

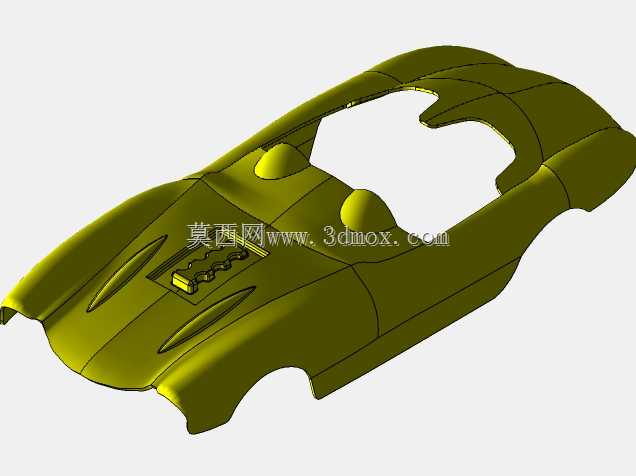

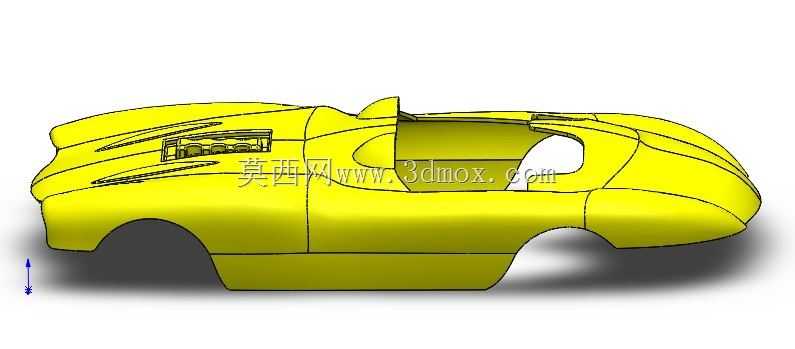

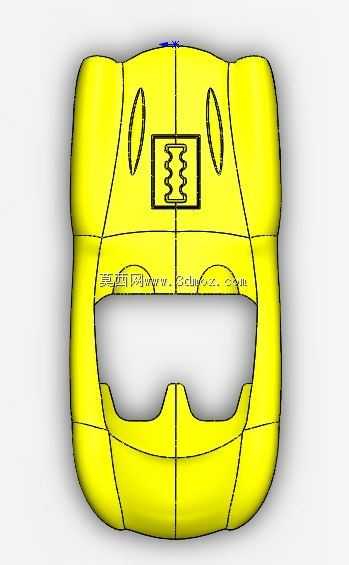

该模型聚焦敞篷跑车的外覆盖件曲面设计，核心服务于乘用车研发阶段的造型验证、结构可行性校核环节，可直接对接油泥模型扫描逆向、空气动力学仿真前置校验、内外饰装配边界匹配等实际工程场景。从实际用途来看，这类曲面壳体是跑车整车架构的外层承载结构，既要兼顾高速行驶下的气流导流效果，降低风阻系数与高速升力，也要为驾驶舱预留足够的乘员活动空间，同时匹配底盘、动力总成、覆盖件安装点的固定边界。设计过程中优先遵循曲面光顺性原则，所有外表面均采用G2连续过渡处理，避免出现曲率突变的折角，既保证漆面喷涂后的光影流畅度，也能减少高速行驶下的气流剥离产生的风噪。车身侧面的内凹导流筋结构，并非单纯的造型装饰，实际作用是梳理轮舱处的紊乱气流，引导气流沿车身侧面向车尾流动，降低轮腔紊流带来的行驶阻力。敞篷区域的开口边界做了加厚翻边处理，预留了敞篷折叠机构、密封胶条的安装空间，翻边内侧的安装孔位与车身内部的加强筋位置一一对应，可直接用于后续的钣金冲压成型工艺拆解。车头部分的曲面做了渐进式收窄处理，从驾驶舱前端到车头最前端的曲率逐步变化，匹配前保险杠、前大灯组的安装轮廓，预留的灯具安装槽深度符合常规车用灯具的装配尺寸要求。车尾部分的曲面过渡兼顾了尾部扩散器的安装边界，后轮拱处的外扩曲面充分考虑了轮胎跳动的极限行程，预留了足够的轮胎避让空间，避免满载转向时轮胎与轮拱内衬发生干涉。整个车身壳体的分模线沿车身侧面的特征棱线布置，既符合钣金冲压的工艺脱模要求，也能让拼接焊缝隐藏在视觉不明显的位置，减少后期外观打磨的工作量。建模过程中对所有曲面的曲率变化做了逐段校验，相邻曲面的曲率偏差控制在0.05mm以内，可直接导入CAE软件做外流场仿真分析，也能用于快速成型制作1:1比例的验证样件，为后续的工程化设计提供精准的曲面基准。
