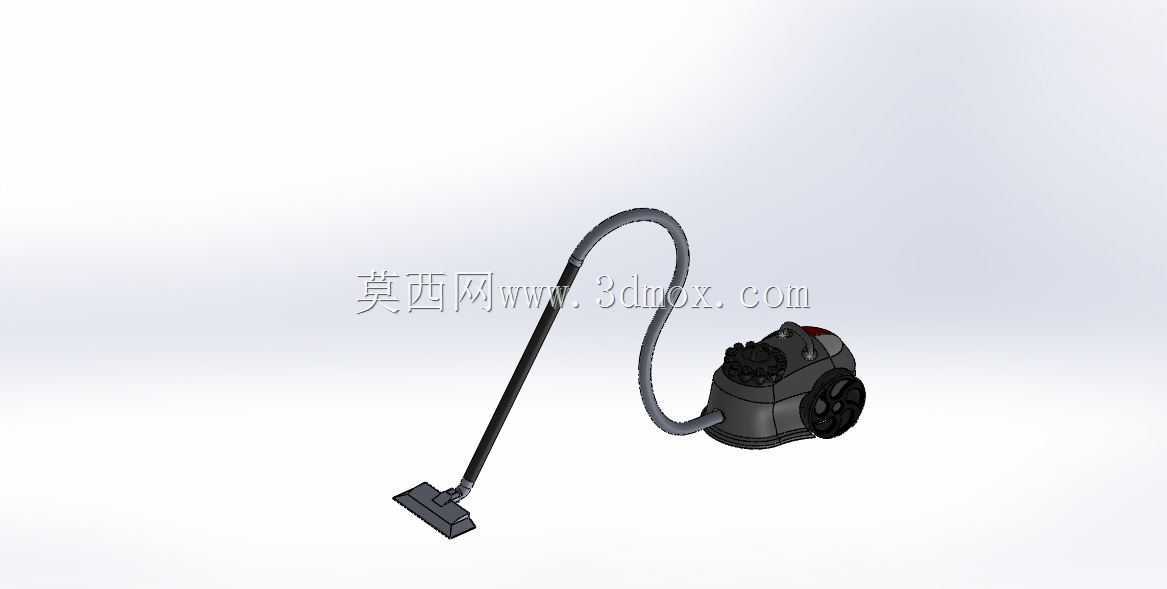

卧式桶式家用清洁吸尘器曲面结构设计

　　日常家居清洁场景中，卧式桶式吸尘器是覆盖硬质地面、短毛地毯、布艺沙发缝隙等多场景的核心清洁器具，本次设计的曲面造型吸尘器，针对家庭用户日常清洁的操作痛点做了结构层面的优化。从实际使用场景出发，设备核心用途是通过内置负压发生单元产生稳定吸力，搭配不同功能的吸头组件，完成地面浮尘、颗粒杂物、织物表面浮毛等污物的收纳，适配客厅、卧室、书房等不同家居空间的清洁需求，也可延伸用于小型工作室、临街商铺等小面积商用场景的日常保洁。

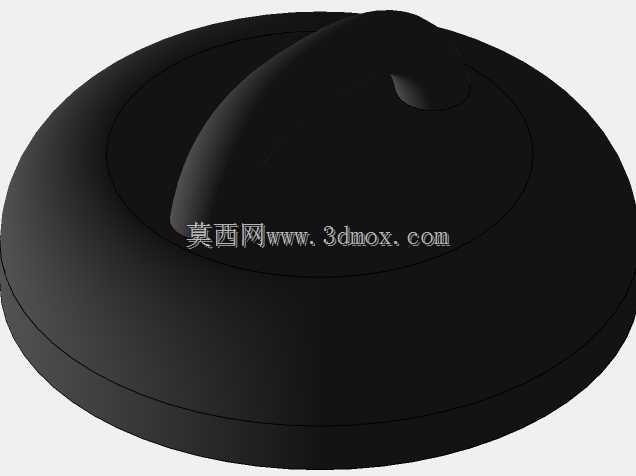

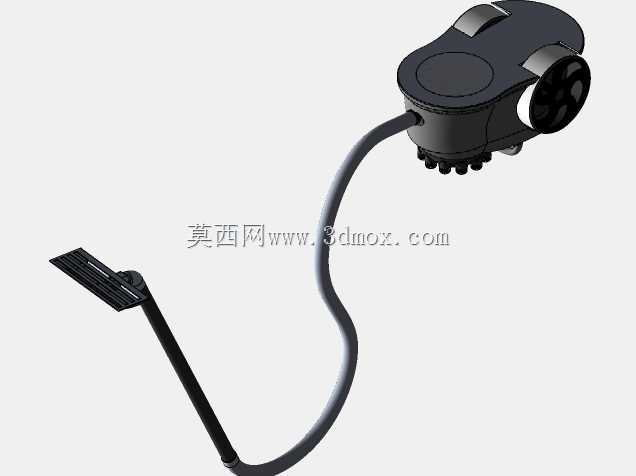

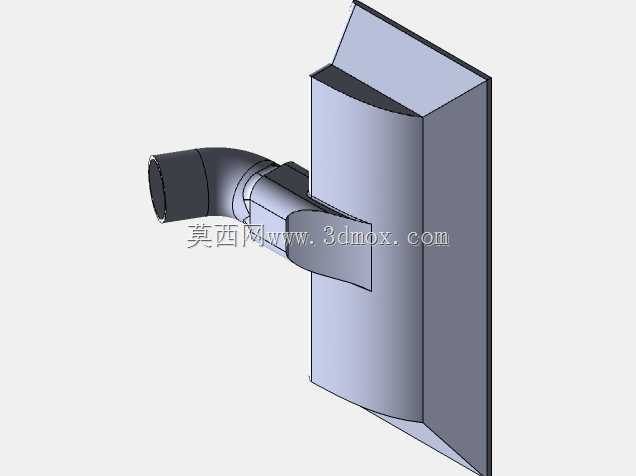

　　功能特性层面，整机采用主机尘桶与操作杆分离的结构设计，主机底部配置大直径行走轮，清洁作业过程中拖动主机时可灵活转向，不会刮伤木质、瓷砖等硬质地面表层；吸尘软管采用高柔性波纹结构，连接主机与硬质延长杆的部位做了防脱落卡扣设计，作业过程中反复拖拽也不会出现松脱漏风的问题，延长杆可根据使用者身高、清洁区域高度做长度调整，搭配的地刷底部设置了滚刷与刮条复合结构，接触硬质地面时刮条可贴附地表刮走附着污渍，接触地毯表面时滚刷可拍打毯面带出深层积尘。主机顶部设置了功能切换按键与尘仓解锁按键，日常倾倒积尘时无需接触脏污尘盒，一键即可完成尘仓分离操作，主机侧部的排风通道做了降噪格栅设计，可降低高速气流排出时产生的风噪，避免清洁作业时产生过大噪音干扰居家环境。

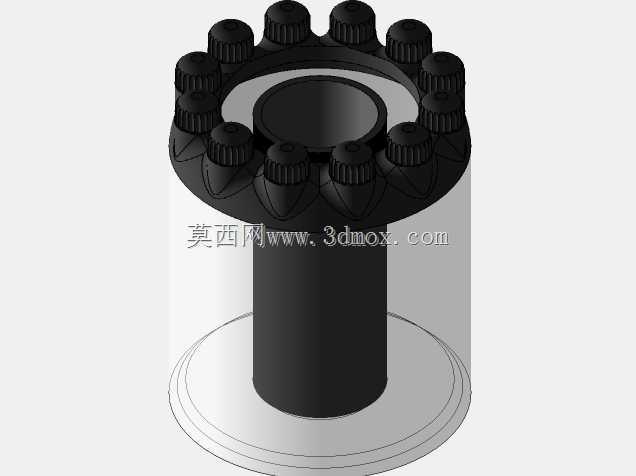

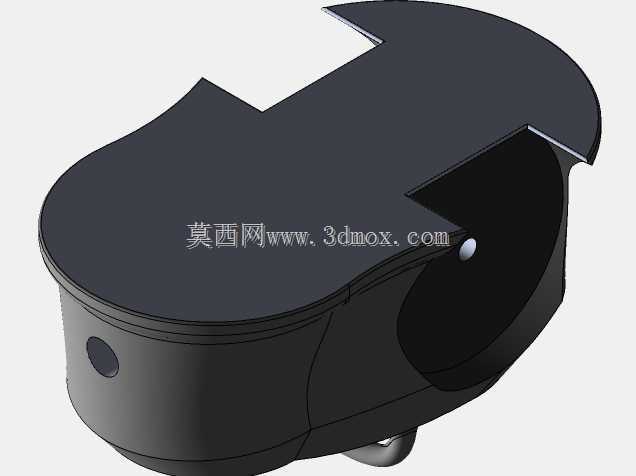

　　设计思路上，整机外壳采用曲面造型技术完成结构绘制，区别于传统方正外壳的生硬感，曲面过渡的外壳结构可降低生产过程中的注塑应力集中问题，同时减少日常使用过程中磕碰带来的外壳破损风险。建模过程中先完成内部负压电机、尘仓、过滤组件的布局排布，再基于内部组件的安装边界反向推导外壳曲面的走势，确保外壳曲面与内部组件之间预留足够的安装间隙，同时控制整机的重心落在主机轮组的支撑范围内，避免拖动过程中出现侧翻问题。软管与主机的连接部位做了球面万向结构设计，操作杆向任意方向摆动时，连接部位都可自适应调整角度，不会出现软管弯折堵风的问题，保证吸力传输的稳定性。

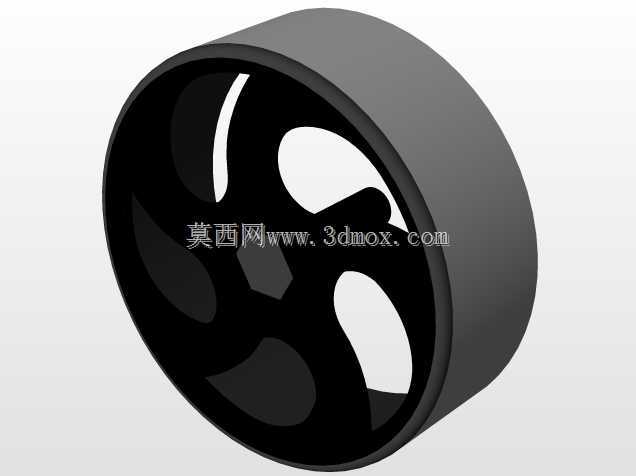

　　外形尺寸与安装边界方面，主机尘桶部分的直径控制在320mm以内，整机放置时的高度不超过380mm，可轻松塞入常规家居的沙发底、床底等低矮区域存放，不会占用过多储物空间；延长杆完全伸展后的总长度为1100mm，搭配地刷使用时，使用者无需过度弯腰即可完成地面清洁操作，降低长时间作业的腰部负荷；地刷的工作宽度为260mm，单次推拉即可覆盖较大的清洁面积，提升清洁效率。建模过程中对所有配合面做了公差匹配设计，外壳拼接缝隙控制在0.5mm以内，既保证装配的便利性，也避免缝隙过大导致的漏风泄压问题；行走轮的安装轴位预留了轴承安装位，长期拖动使用也不会出现轮组卡滞的问题，尘仓与主机的配合部位设置了密封胶条的安装槽，可保证尘仓闭合后的气密性，避免吸力从拼接缝隙流失。
