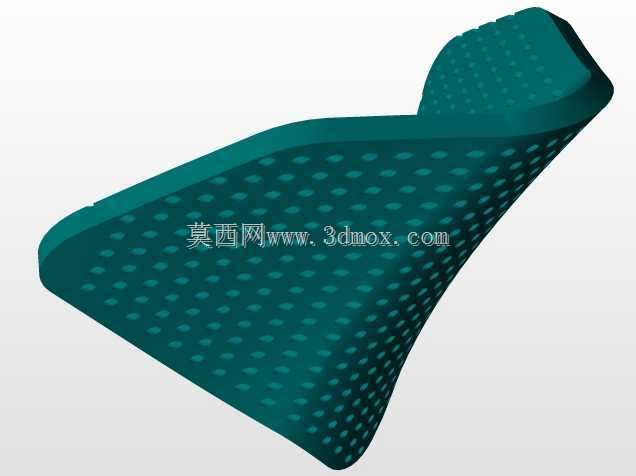

家用卧式曲面结构吸尘设备三维数模

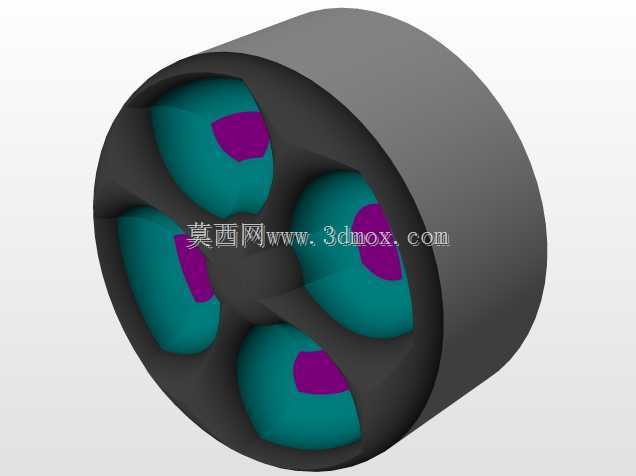

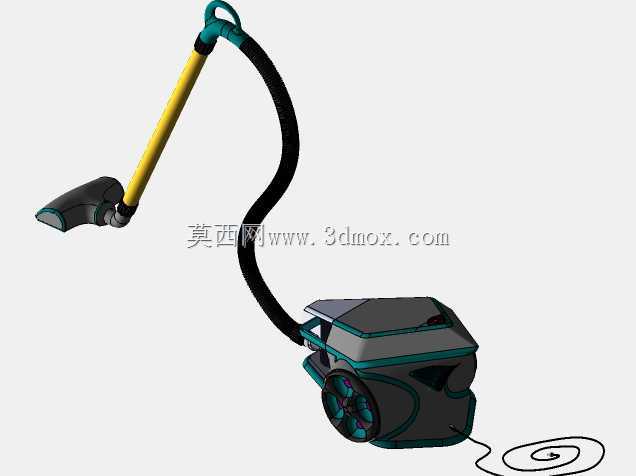

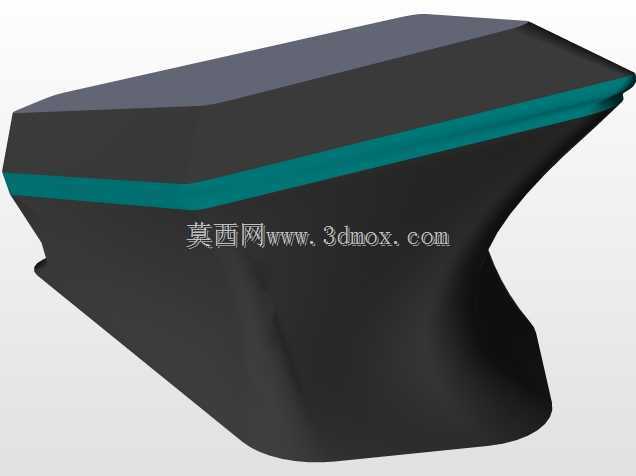

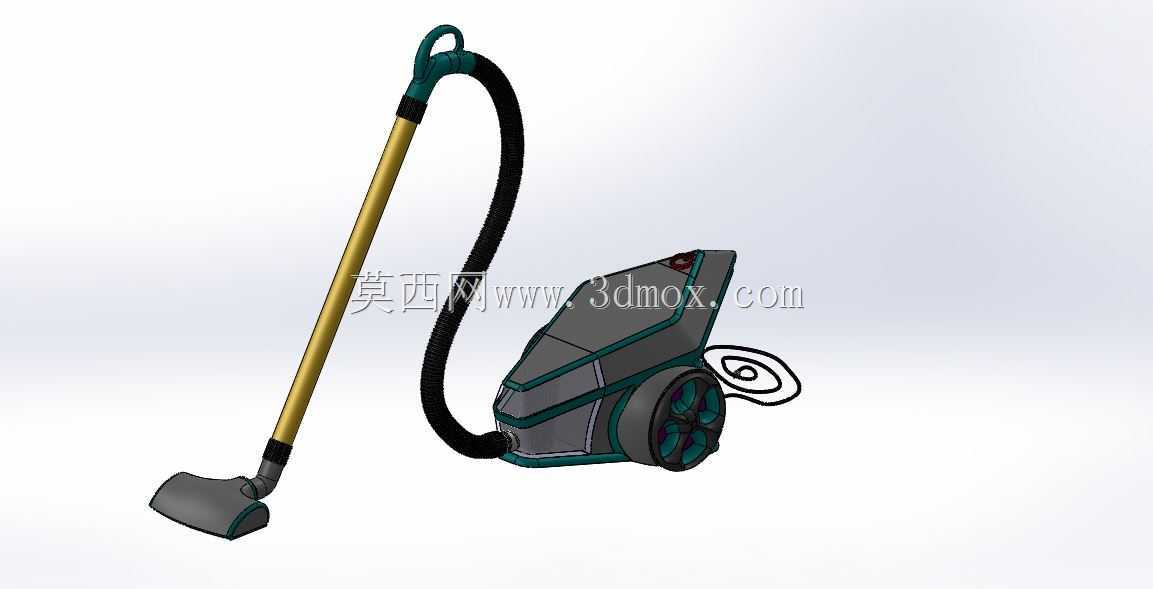

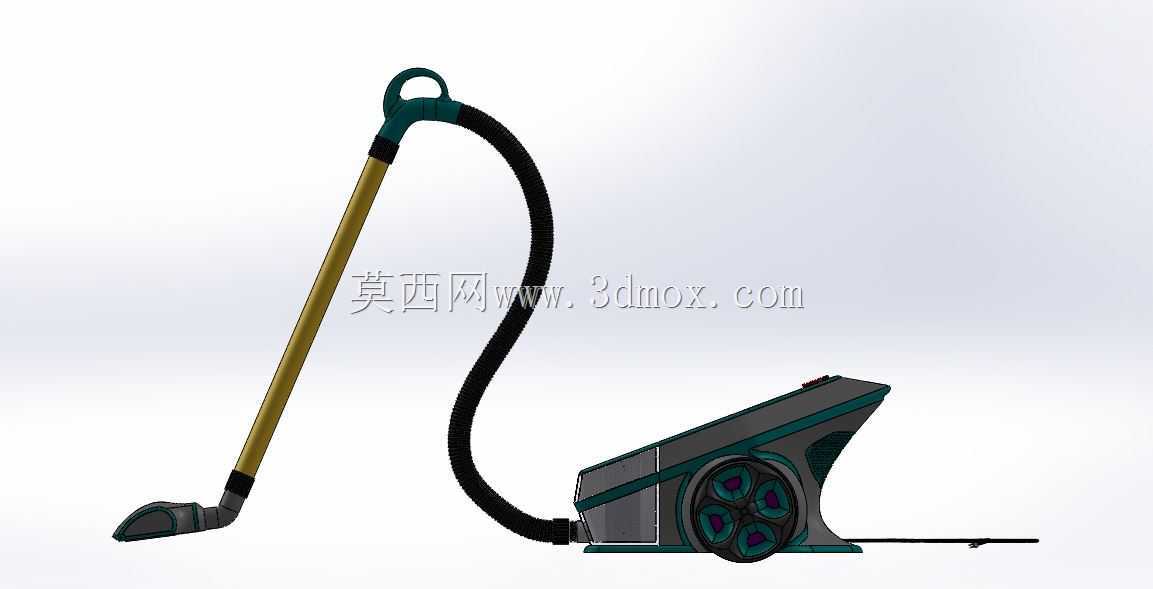

　　这款卧式吸尘设备的三维数模，完整还原了家用清洁场景下设备的全结构细节，建模过程全程采用曲面构建逻辑，覆盖了从手持操作端到主机动力单元的全部装配关系。日常家居清洁场景中，这类设备需要适配硬质地板、短绒地毯、家具缝隙等多类作业面，建模时首先围绕操作人机工程划定尺寸边界：手持吸头的握持段直径控制在32mm，匹配成年人手掌自然握持的围度，金属延伸杆的总长度设定为1050mm，保证直立操作时使用者无需过度弯腰，杆身与吸头的铰接角度预留0-75度的调节范围，可直接探入沙发底、床架下方等低矮空间，无需额外更换扁吸配件就能完成常规低位清洁。主机单元采用卧式布局，整体轮廓做了斜切收边处理，底部行走轮的直径设定为120mm，

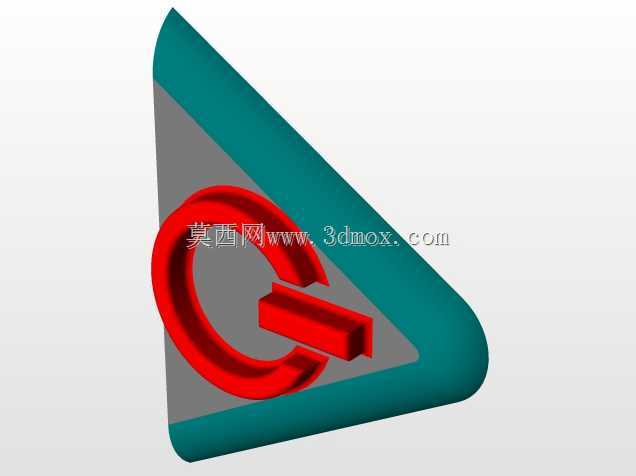

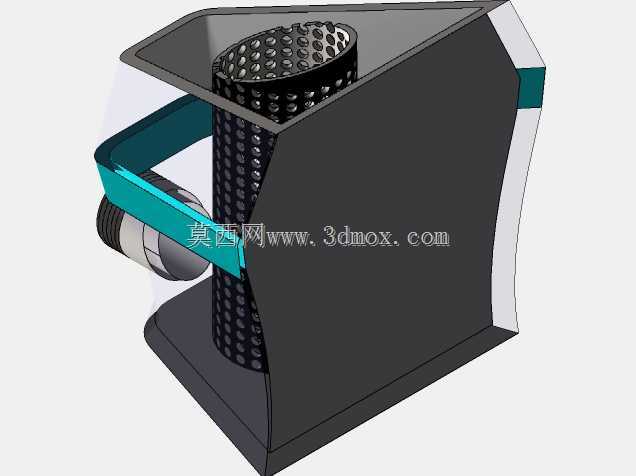

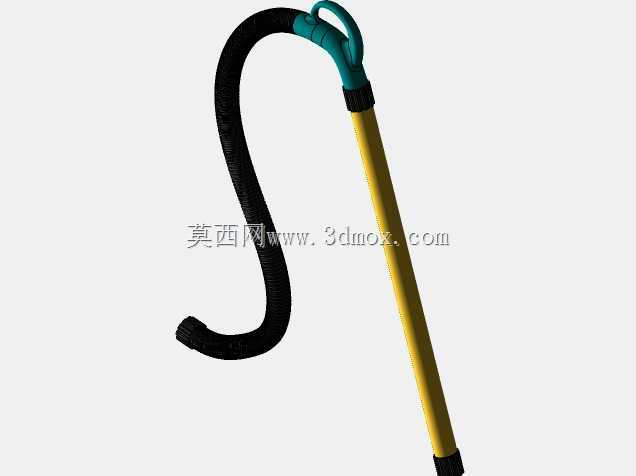

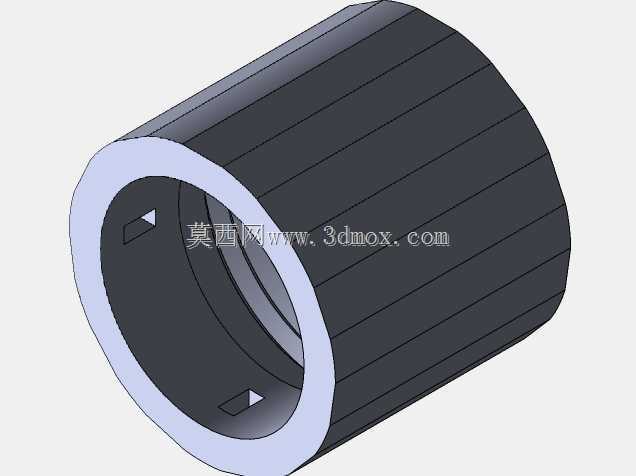

　　轮面做了3mm深度的弧形凹槽包覆软胶层，建模时特意还原了轮轴与主机壳体的15mm安装间隙，保证轮组转动时不会与外壳产生剐蹭，同时轮组的转向轴预留了360度旋转自由度，拖动时可跟随使用者的施力方向自由转向，不会出现卡滞。软管部分采用波纹曲面构建，还原了实际产品的伸缩弯曲特性，软管与主机、延伸杆的连接端都做了卡扣式接口结构，接口处的密封凸台做了0.8mm的凸起设计，保证装配后负压状态下不会出现漏气泄压的问题。主机上表面的控制按键做了下沉式曲面处理，按键边缘与壳体的间隙控制在0.3mm，既保证按键按压行程足够，也避免大颗粒灰尘进入按键缝隙造成卡键。尘仓部分的曲面做了可拆卸式的结构拆分，建模时预留了尘仓与主机壳体的2mm装配间隙，

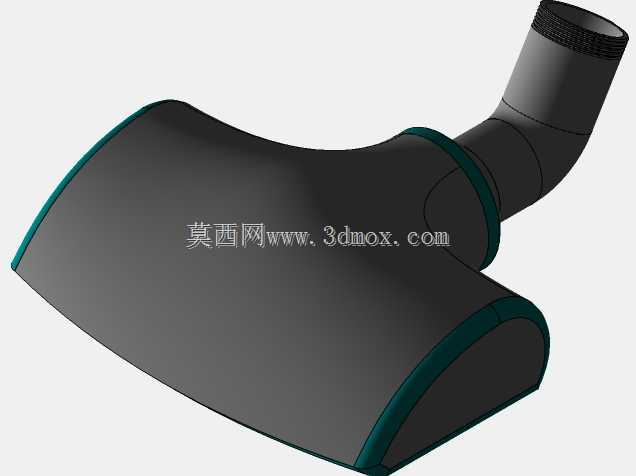

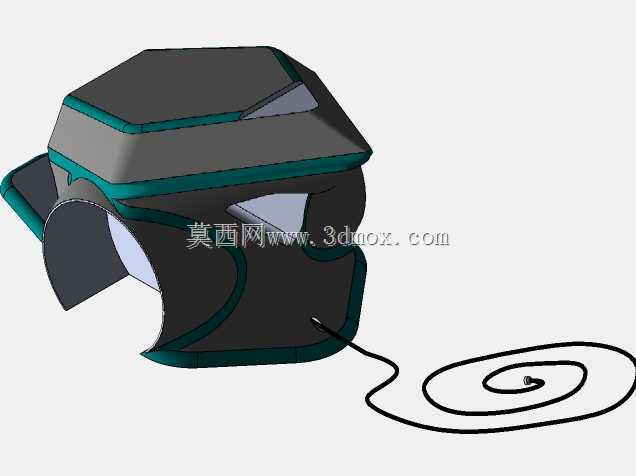

　　开合卡扣的位置设置在主机侧上方，单指按压即可解锁尘仓完成倾倒，不需要双手操作。电源线的收纳结构在主机后侧，建模时还原了绕线柱的曲面轮廓，可将5米长度的电源线完整收纳在主机后侧的凹槽内，不会出现线材外露拖沓的问题。从结构设计的角度看，这款模型的曲面构建逻辑完全贴合实际注塑生产的拔模要求，所有壳体曲面的拔模斜度都控制在1.5度以上，没有出现倒扣结构无法脱模的问题，曲面之间的拼接处都做了R2mm的圆角过渡，既避免注塑时出现应力集中开裂的问题，也能减少日常使用时棱角磕碰造成的外壳损伤。吸头底部的滚刷腔做了独立的曲面拆分，滚刷的安装轴与吸头壳体的同轴度公差在模型里做了装配约束，滚刷与地面的接触间隙设定为1mm，

　　保证滚刷转动时既能扫动地毯纤维内的灰尘，也不会过度摩擦地板造成表面划伤。在实际的产品开发流程中，这类曲面建模的数模可直接用于后续的结构评审、手板制作以及模具开模参考，所有的安装边界都预留了标准件的装配位置，比如轮组的轴承位、电机的安装螺柱位、过滤组件的卡槽位，都按照常用家用吸尘器的通用尺寸做了匹配，不需要做大幅修改就能直接适配常规的串激电机、HEPA过滤组件等通用配件。不同于常规的实体拼接建模，这款模型的所有外表面都采用G2连续的曲面过渡，主机侧面的装饰线条做了内嵌式的曲面凹槽，可直接用于后续的外观丝印或者包胶工艺处理，不需要再额外做曲面修补。设备整体的重心位置在建模时做了配重模拟，将主机重心控制在轮组轴线靠前20mm的位置，保证拖动时吸头能自然贴附地面，不会出现主机翘头或者吸头压力过大推不动的问题。
