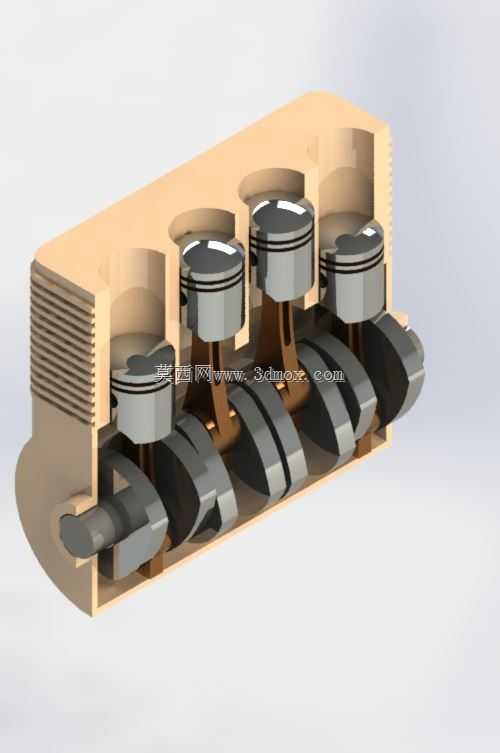

直列四缸往复式活塞引擎内部结构展示

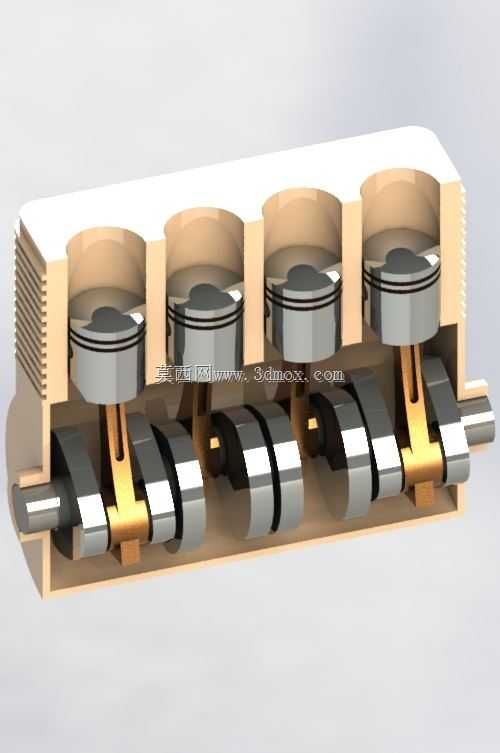

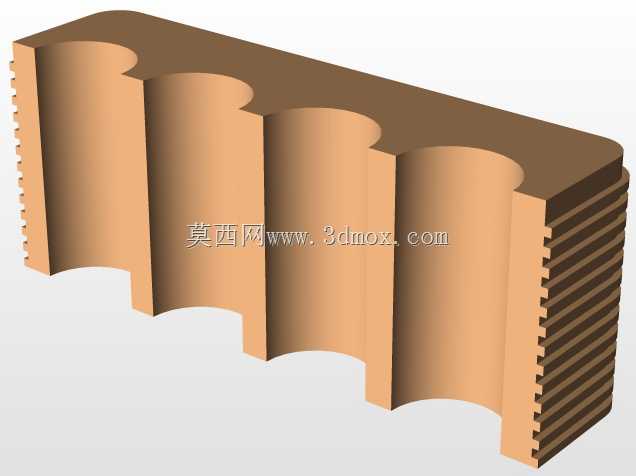

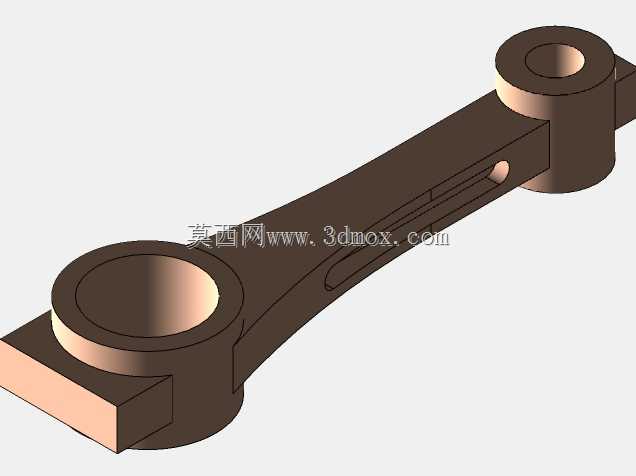

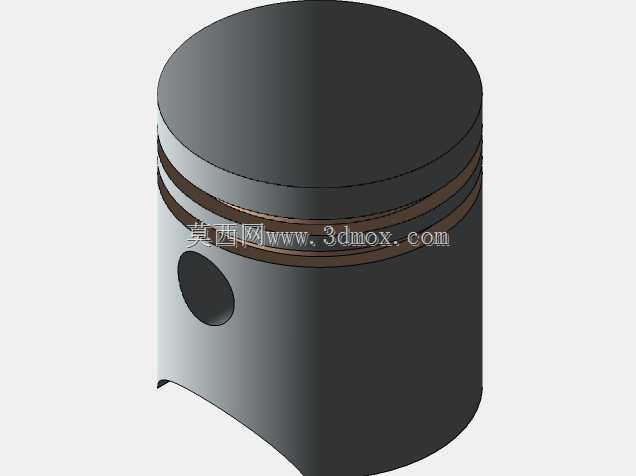

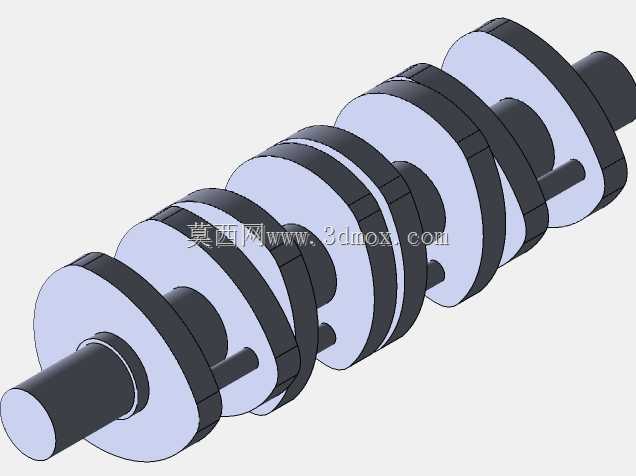

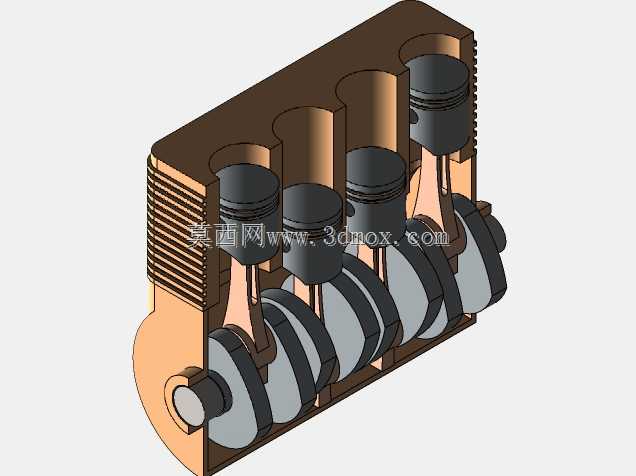

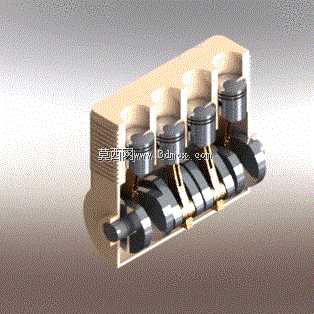

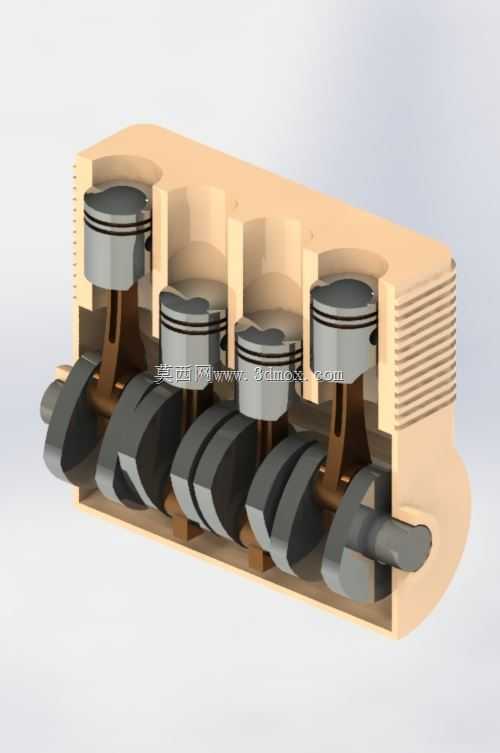

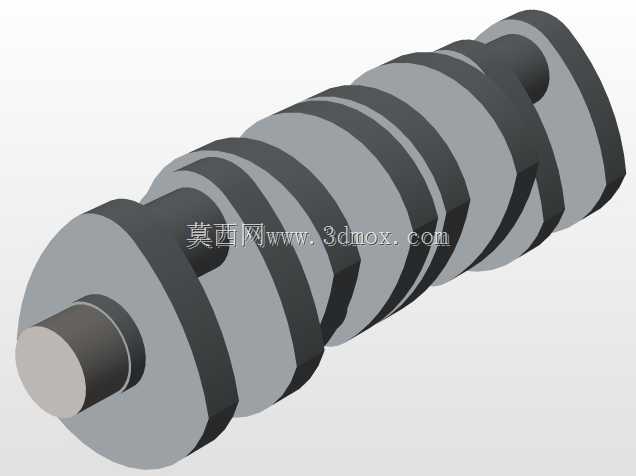

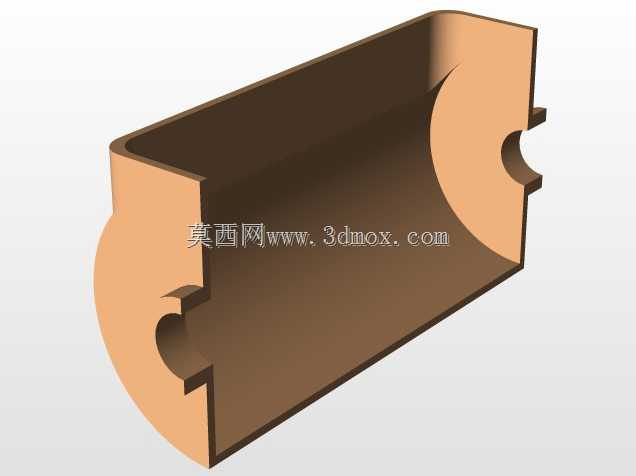

这套直列四缸动力单元的结构建模，完整还原了往复式内燃机核心的运动传递逻辑，从缸体布局到曲柄连杆机构的配合关系都做了精准复刻，能直观看到四缸机型做功顺序对应的活塞相位差设计。在实际车用场景里，这类直列四缸布局是家用燃油车最主流的动力配置，相比三缸机型运转平顺性更优，相比V6布局结构更紧凑、成本更低，兼顾了动力输出效率与机舱布置的空间适配性。建模过程中优先保证了各运动部件的干涉校验，活塞在气缸内的往复行程、连杆与曲轴曲柄销的配合间隙、曲轴主轴颈的支撑点位都按照实际量产机型的公差逻辑做了预留，缸体上部的燃烧室布局、下部曲轴箱的加强筋结构也都做了对应还原，能清晰看到曲轴旋转时如何通过连杆将活塞的直线往复运动转化为旋转扭矩输出。从安装边界来看，这类直列四缸机型的横向尺寸适配绝大多数前置前驱家用车的机舱宽度，缸体侧面的附件安装位、缸盖上部的配气机构安装平面、曲轴后端的飞轮连接法兰都做了结构预留，可直接拓展匹配变速箱、进排气系统、冷却润滑系统的附属结构建模。设计思路上没有做多余的外观包覆，直接暴露内部核心运动构件，方便结构设计从业者观察四缸机型的做功相位：四个活塞分别对应曲轴0°、180°、360°、540°的曲柄转角，相邻缸的做功行程错开180°曲轴转角，保证动力输出的连续性，避免单缸做功间隔过大带来的运转抖动。活塞裙部的导向结构、连杆大头的剖分式连接设计、曲轴平衡块的配重布局都在模型里有明确体现，这些细节直接决定了引擎运转时的NVH表现与机械可靠性，平衡块的配重角度对应活塞连杆组的往复运动质量，抵消高速运转时的惯性力，减少缸体振动。对于刚接触动力系统设计的从业者来说，这套模型能快速建立直列四缸引擎的空间结构认知，理解各部件之间的运动配合关系，也可作为教学演示、结构方案验证的基础参考，在做整车动力舱布置时，可直接调用该模型核对安装空间、附件布局的干涉情况，减少前期方案验证的重复建模工作量。
