立式斯特林动力装置结构设计

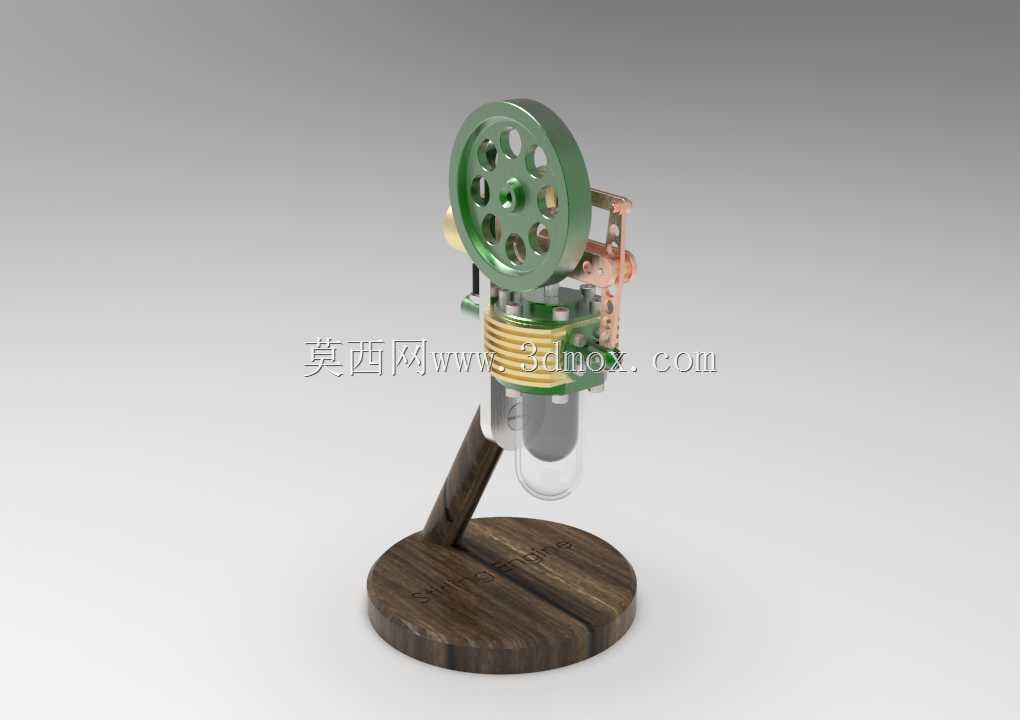

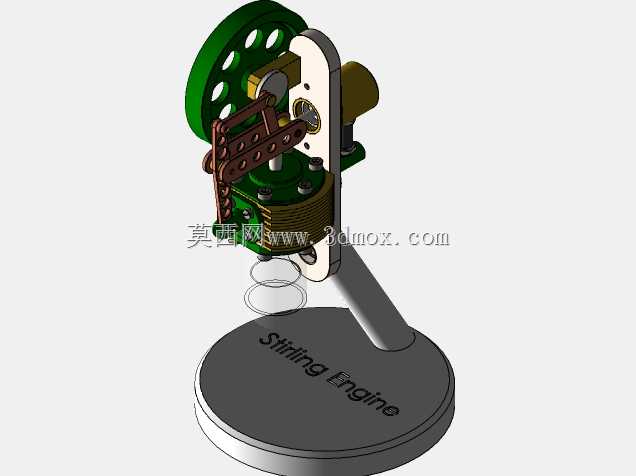

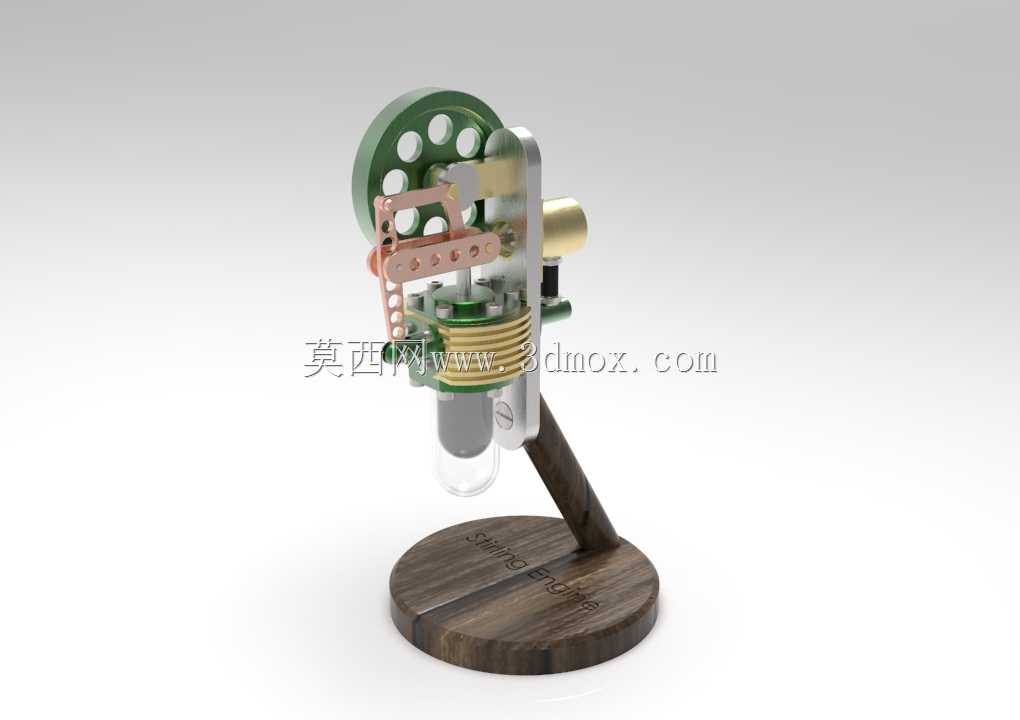

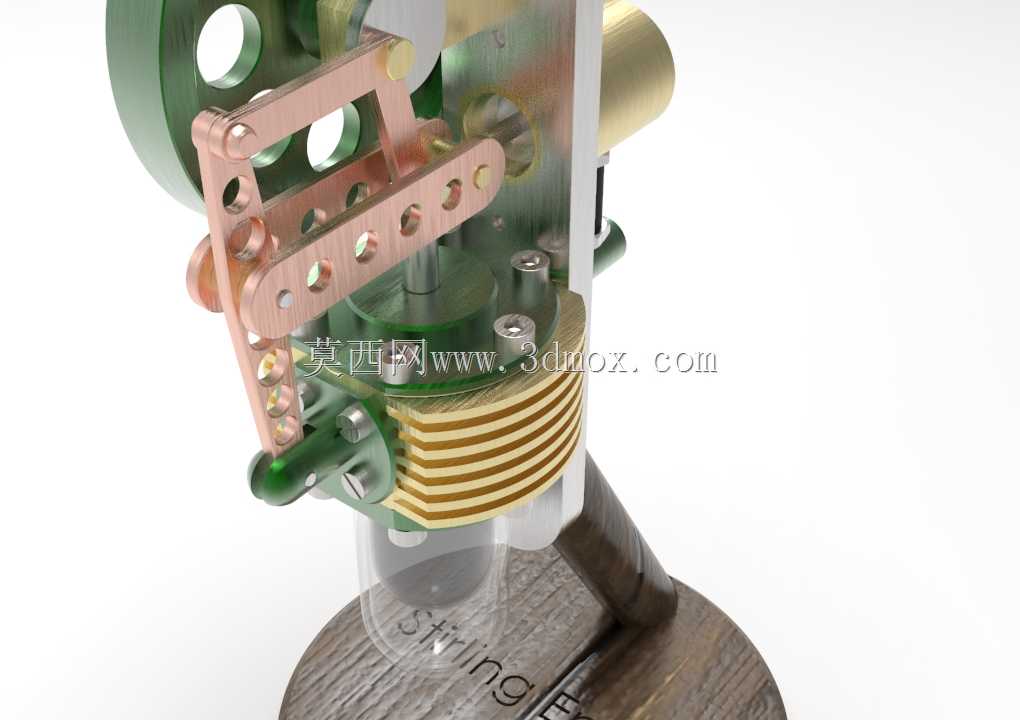

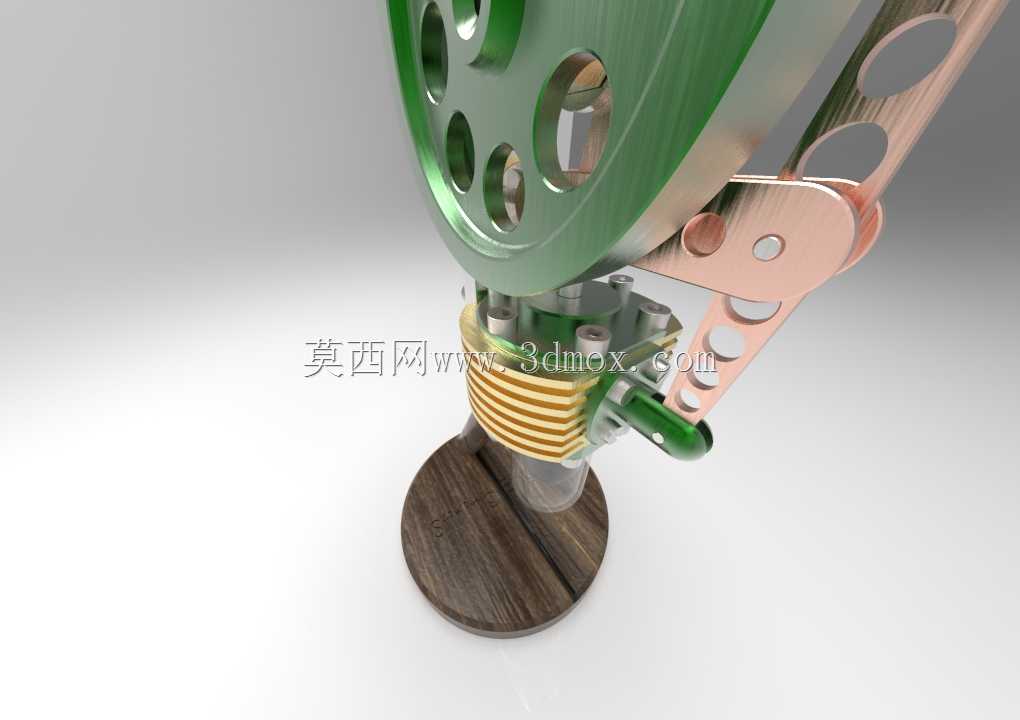

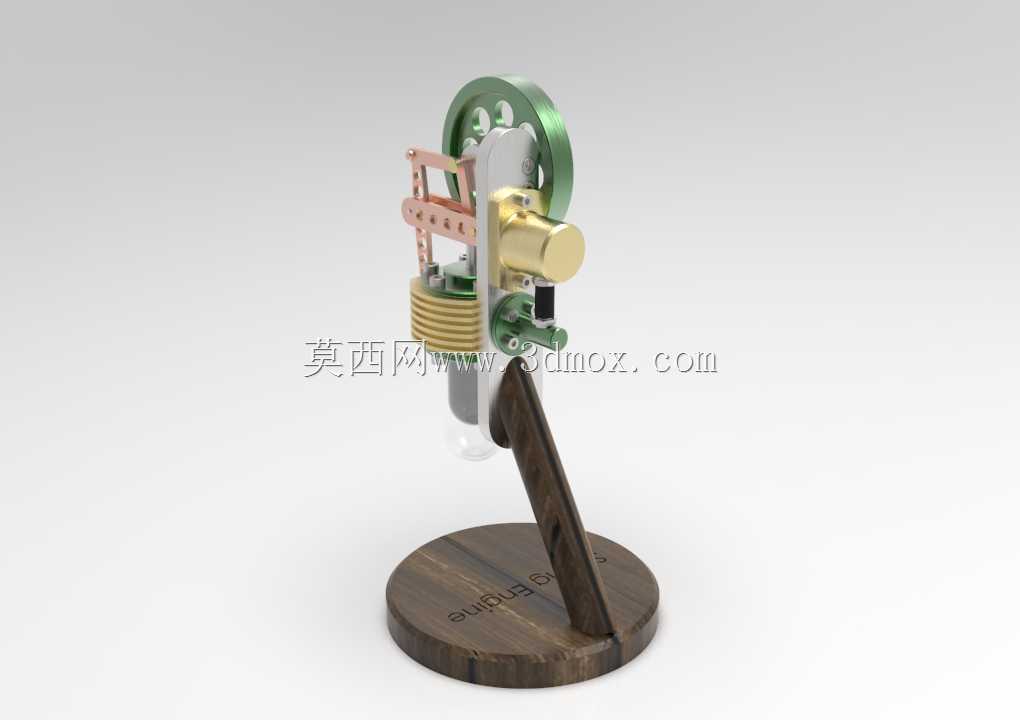

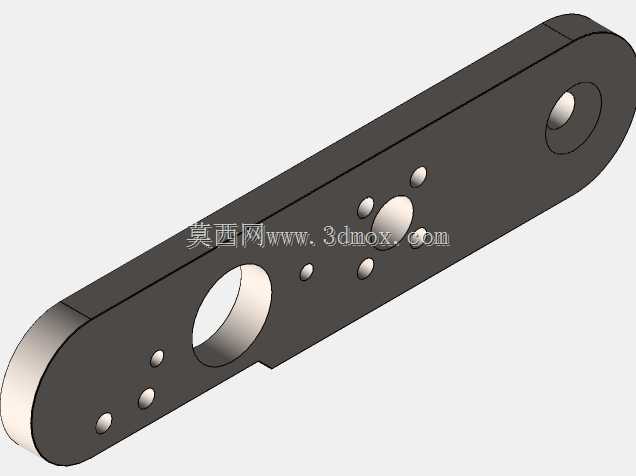

这款立式斯特林动力装置的结构设计，首先围绕桌面级热机演示与小型动力输出场景展开，在教学实训场景中，可直观展示外燃式热机的工作循环逻辑，帮助学习者理解定容加热、等温膨胀等热力学过程的实际机械表现，也可作为小型创意动力源适配低负载的桌面机械摆件、微型发电演示模块。设计过程中优先考虑立式布局的空间利用率，将动力输出飞轮布置在装置上部，既能够通过飞轮的转动惯量稳定曲轴运转节奏，也让整体结构的重心落在下部木质底座范围内，避免运转过程中出现倾覆问题。整体结构的安装边界以圆形木质底座为基准，底座直径控制在可稳定放置于常规桌面的尺寸范围内，上部动力组件的垂直高度经过配重核算，确保各运动部件的运动包络不会超出底座的支撑投影范围，无需额外的固定结构即可平稳放置。功能特性上，装置采用外置加热的工作模式，气缸组件搭配散热鳍片结构，能够在工作过程中快速建立冷热端温差，保障热循环效率；传动部分采用铜质连杆搭配曲柄结构，将活塞的往复直线运动转化为飞轮的旋转运动，连杆铰接处预留了合理的配合间隙，既减少运动卡滞风险，也能控制运转过程中的机械噪音。设计思路上没有追求过高的动力输出参数，而是侧重结构的可展示性，将传动侧的连杆、曲柄结构外露，能够直观观察到整个动力传递的全过程，气缸外部的环形散热结构同时兼顾了散热功能与外观辨识度，上部飞轮采用带镂空孔的轮式结构，在保证转动惯量满足运转需求的前提下，降低整体上部结构重量，减少支架的承重负载。支架部分采用倾斜式支撑结构，将动力缸体与底座形成稳定的三角支撑关系，相比垂直直撑结构，能够更好地抵消活塞往复运动产生的侧向振动，同时让加热端的位置预留出足够的操作空间，避免加热操作时触碰上部传动部件。各部件的装配关系采用模块化设计思路，气缸组件、传动组件、飞轮组件、底座支架均可独立拆分，方便在结构学习过程中拆解观察各零件的形态与配合关系，也便于后续对单个部件进行优化调整，比如更换不同惯量的飞轮测试运转稳定性，或是调整气缸密封结构验证热效率变化。
