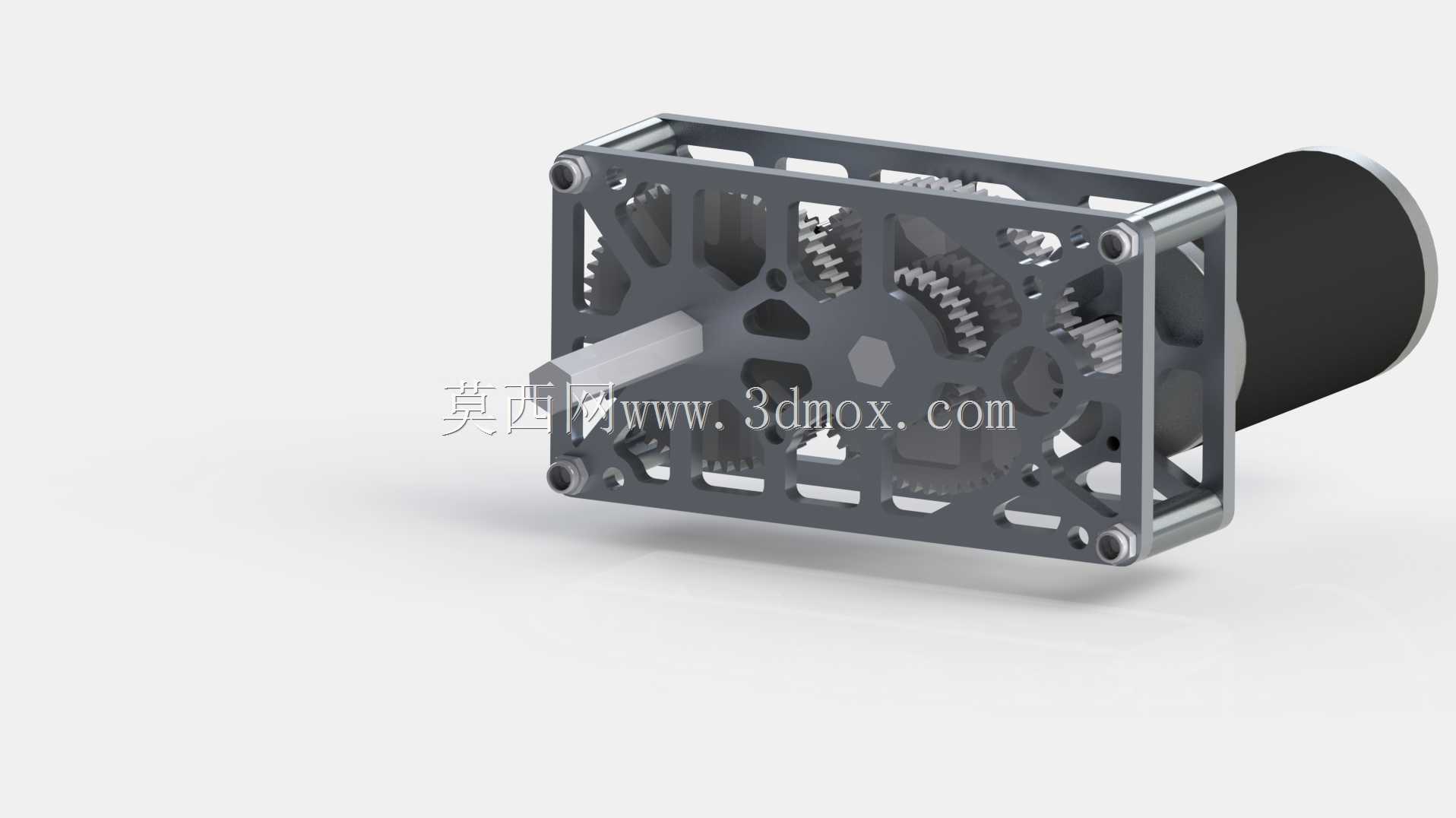

FRC竞赛机器人用单CIM齿轮减速传动箱

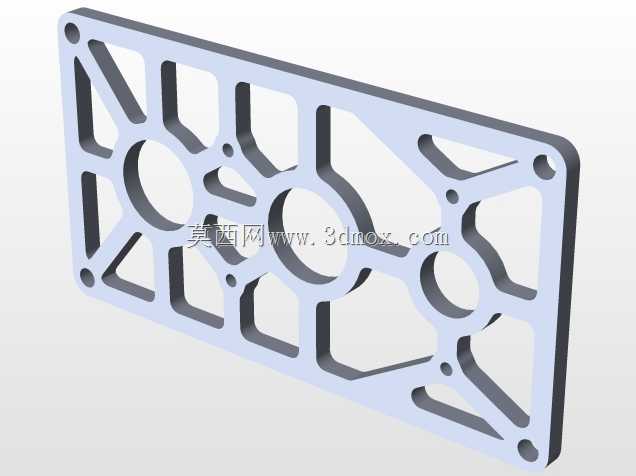

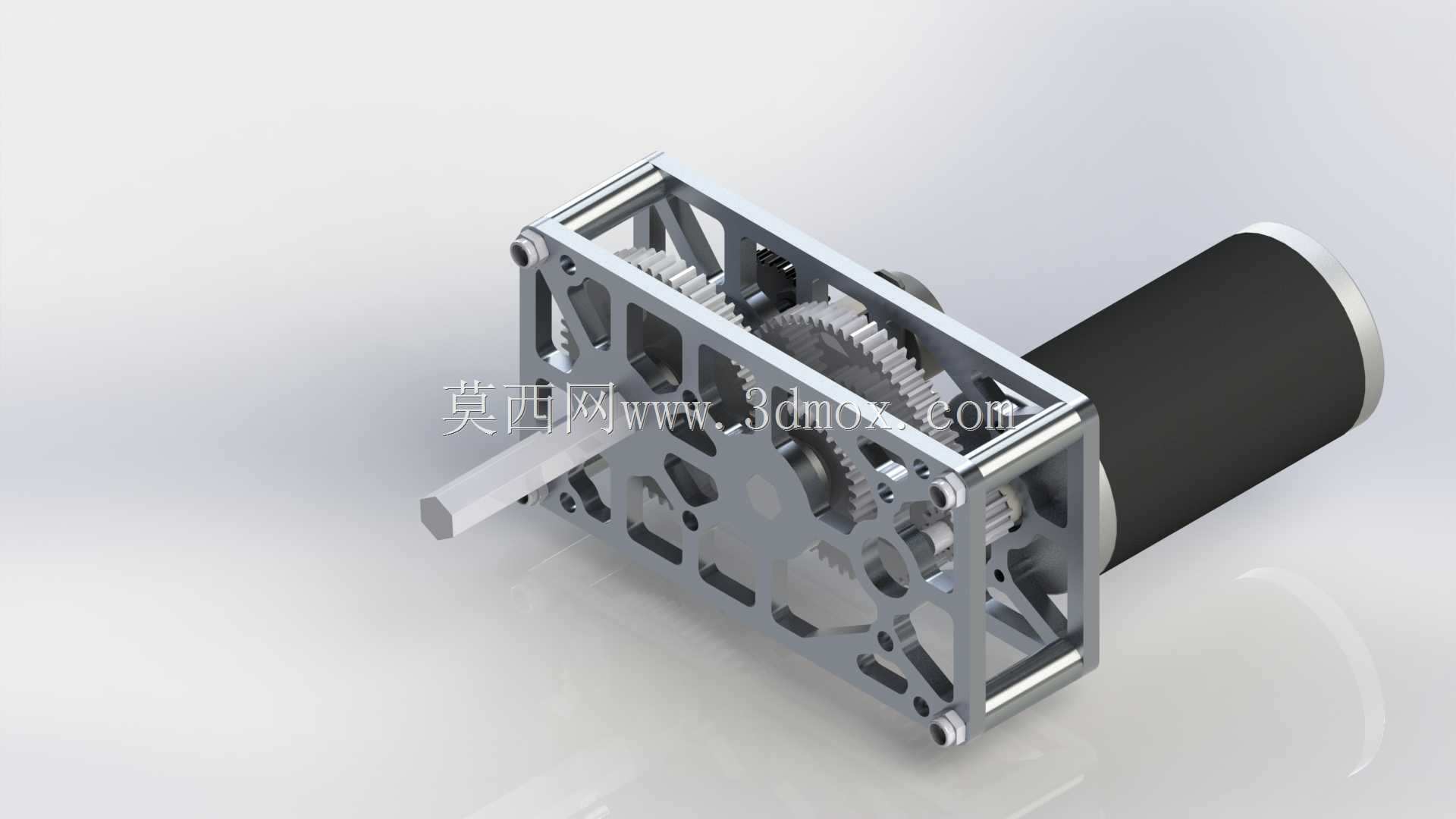

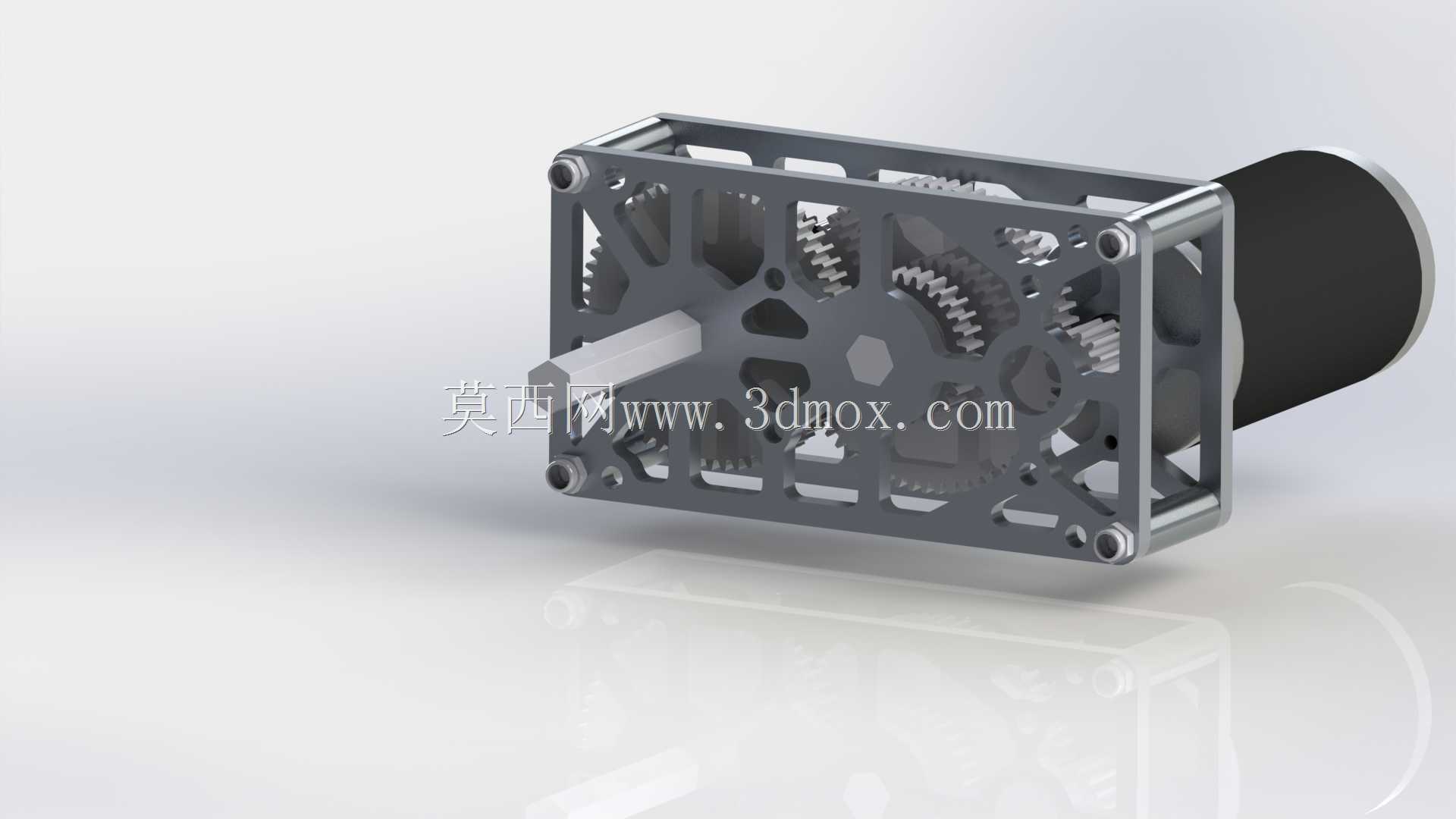

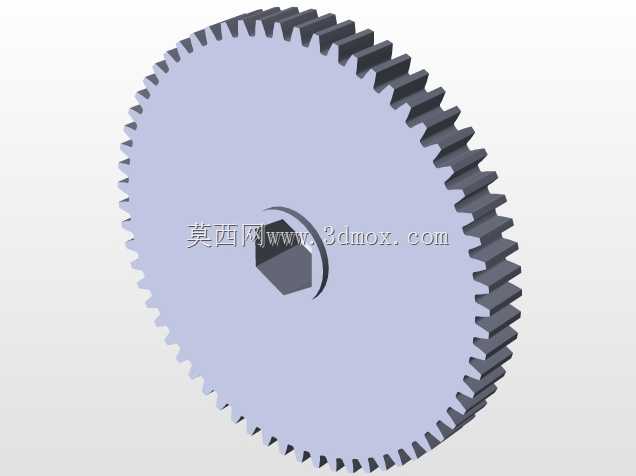

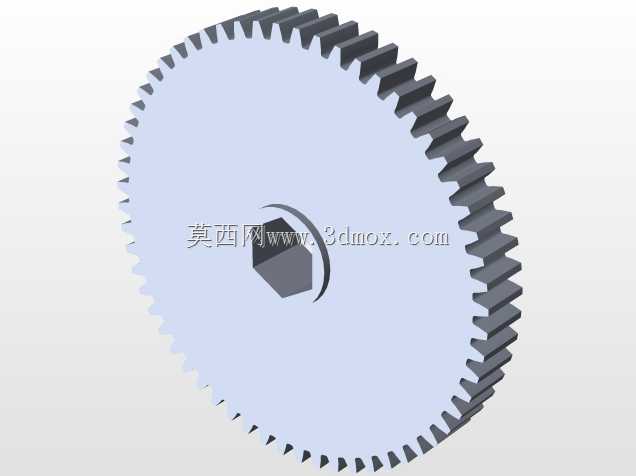

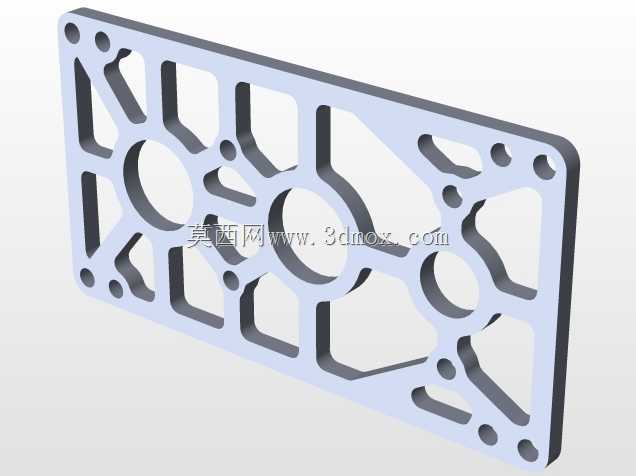

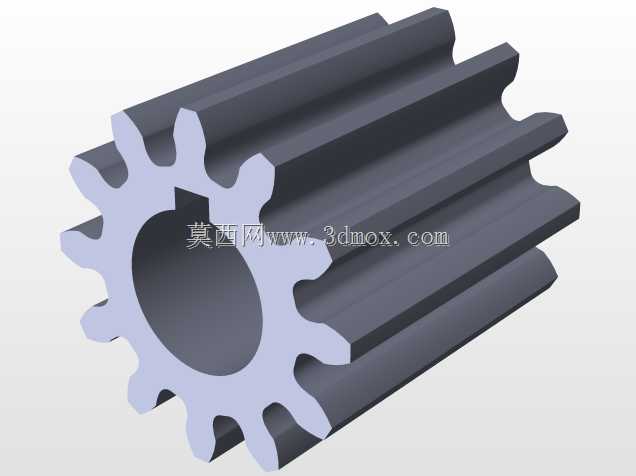

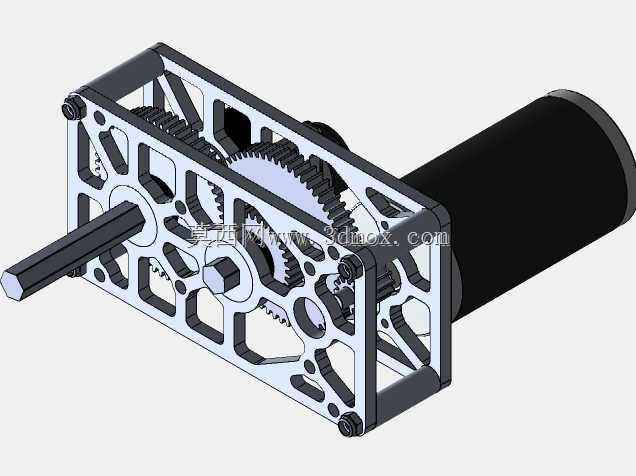

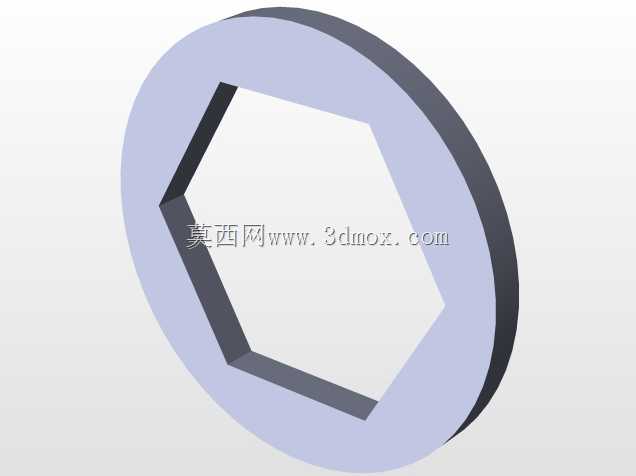

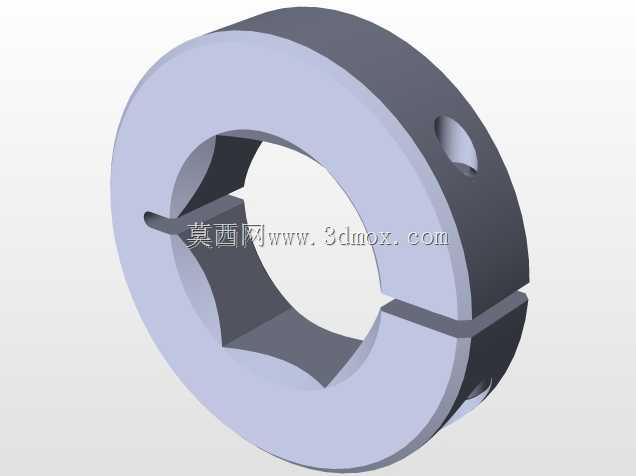

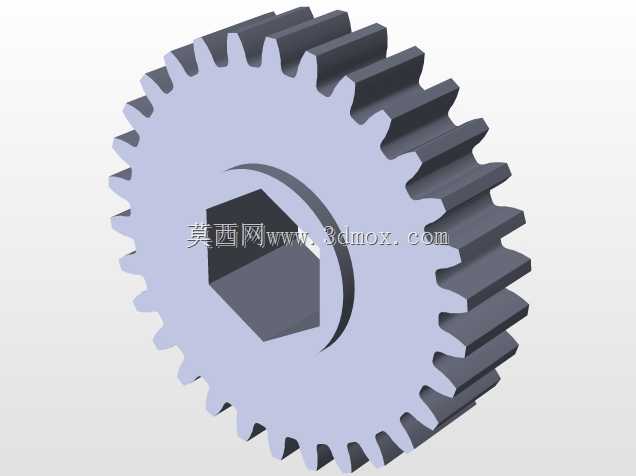

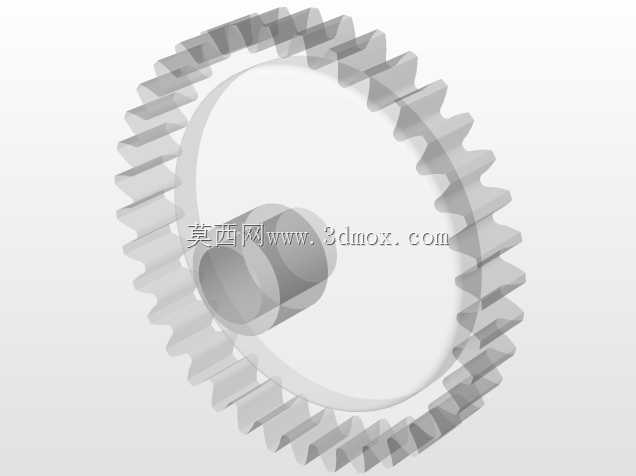

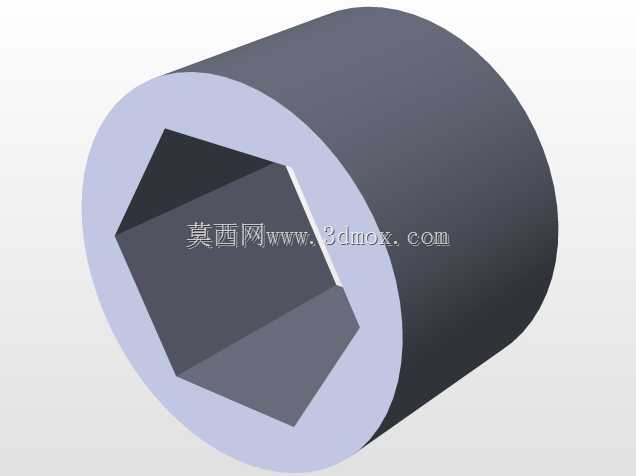

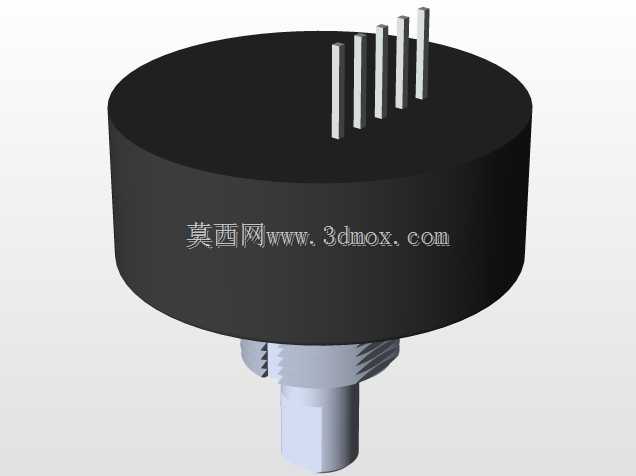

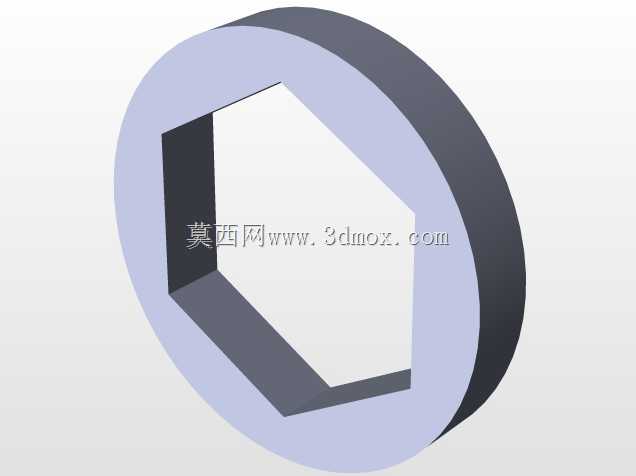

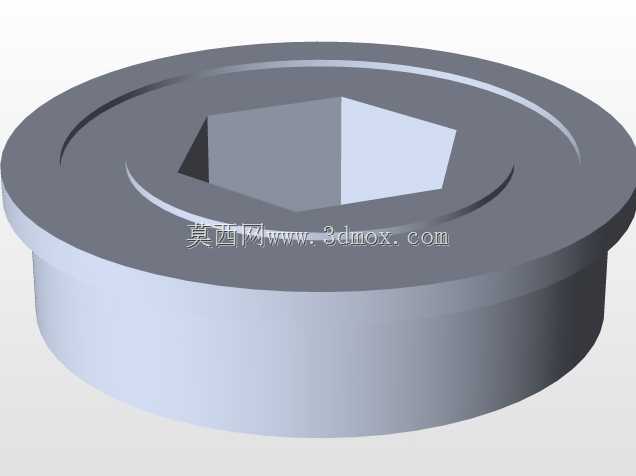

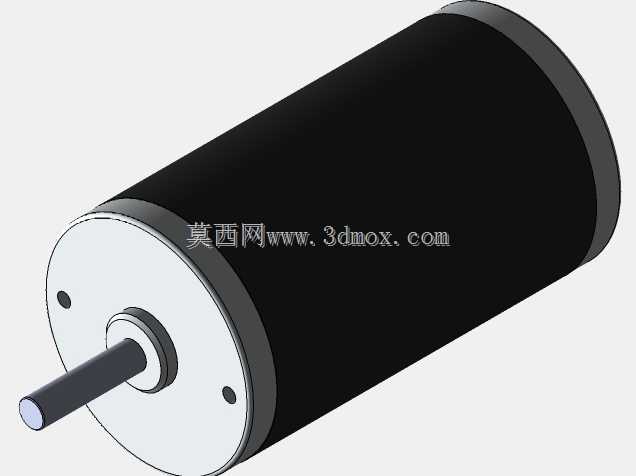

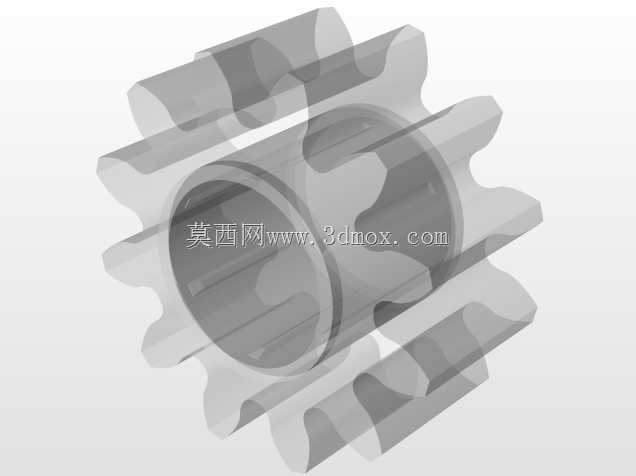

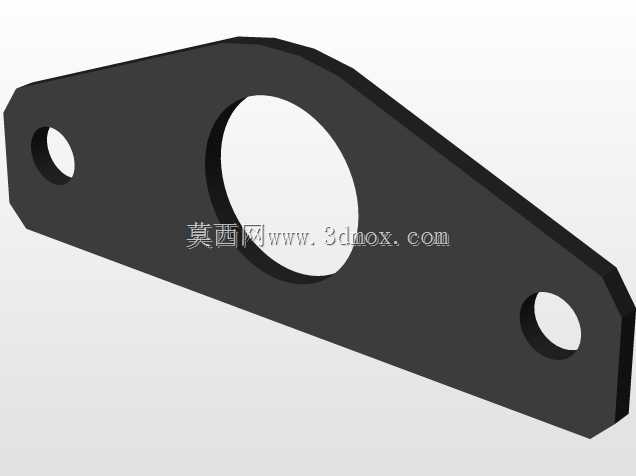

这款传动箱专为FRC赛事竞技类机器人设计，核心适配单台CIM规格动力电机的动力输出场景，固定减速比设定为10.66:1，可将电机高转速低扭矩的输出特性，转换为机器人行走、执行机构动作所需的低转速高扭矩动力，匹配竞技场景下的瞬时负载冲击、频繁启停的实际工况需求。结构上采用双侧镂空轻量化安装板作为承载基体，镂空区域经过受力拓扑优化，在保证安装板抗弯、抗扭刚性的前提下，尽可能削减非受力区域的材料厚度，降低整体结构自重，适配竞赛机器人对载荷重量的严格限制。传动路径采用多级平行轴圆柱齿轮排布，齿轮啮合侧隙经过合理预留，既保证正反转切换时的传动响应速度，又避免加工装配误差导致的卡滞、传动噪音过大问题，所有齿轮轴两端均通过轴承与安装板定位，保证传动过程中轴系的同轴度，减少高速运转下的径向跳动。安装边界上，输入端预留标准CIM电机的安装孔位与止口定位尺寸，可直接与对应规格电机快速对接，无需额外加工转接法兰；输出轴采用标准六角轴截面，可直接匹配FRC赛事通用的轮组、执行机构连接接口，省去额外的轴连接加工工序；箱体整体的安装孔位采用赛事通用的孔距规格，可直接固定在机器人的铝型材框架上，适配不同布局的机器人底盘安装需求。设计时额外预留了编码器安装位，可兼容Grayhill 63R系列编码器的安装尺寸，无需额外修改结构即可实现输出轴转速、转角的实时检测，为机器人的闭环运动控制提供硬件支撑。箱体两侧的安装板采用对称式设计，装配时无需区分左右方向，可降低现场装配的出错概率，所有紧固件均采用赛事通用的标准规格，方便赛事现场的快速拆装、维护与零件替换。齿轮的齿形参数经过匹配调校，在保证传动强度的前提下，尽可能降低啮合传动的噪音，减少竞技场景下的动力损耗，传动效率可满足机器人长时间连续运行的动力输出要求，不会出现过热、传动失效等问题。
