双缸式斯特林引擎原理演示结构

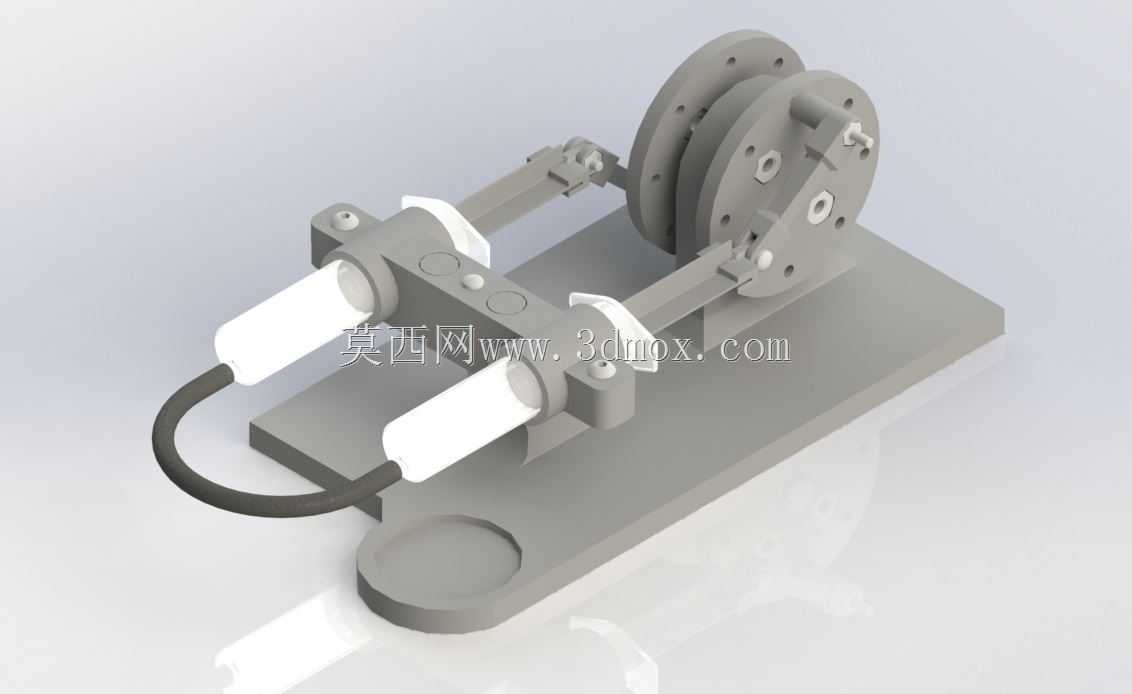

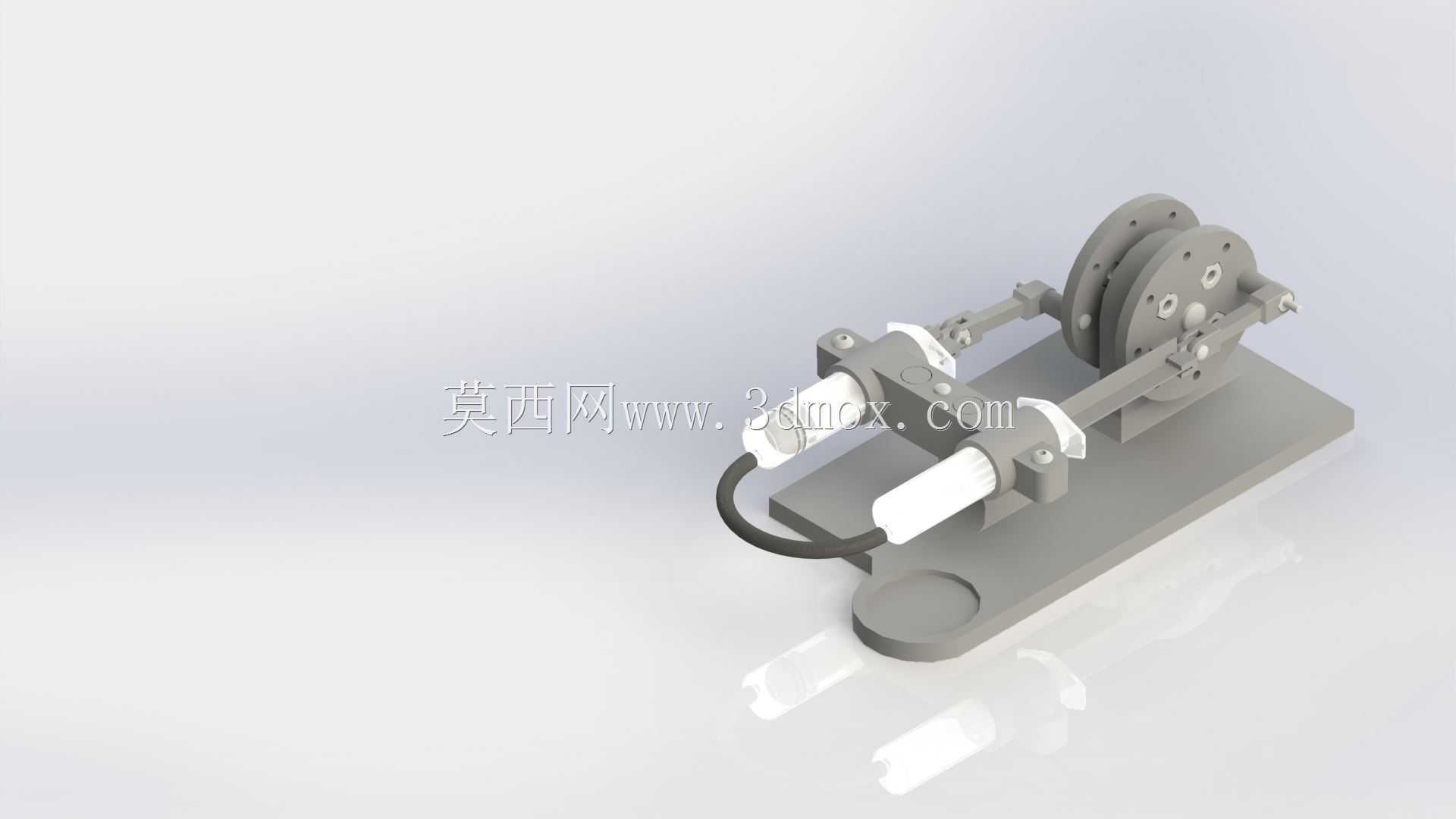

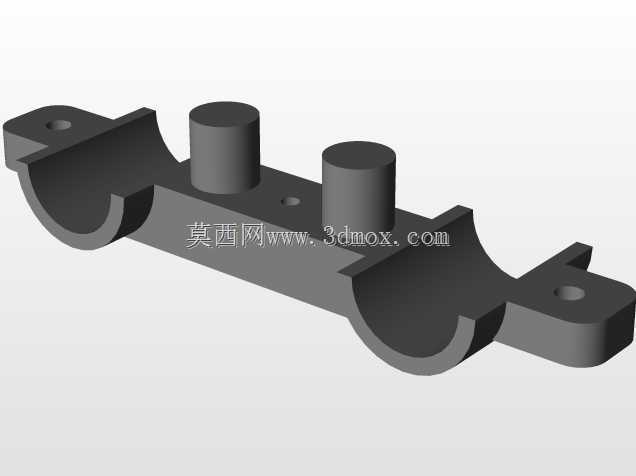

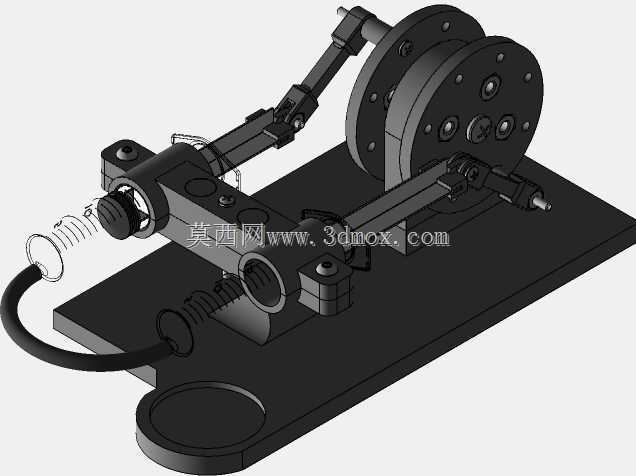

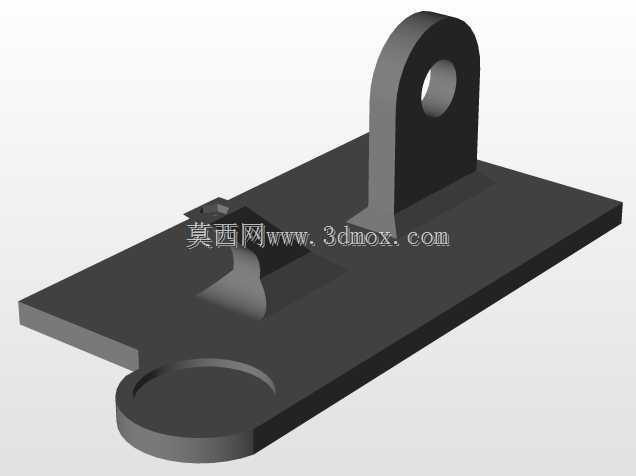

　　这套双缸斯特林结构的设计初衷，是面向工程原理教学场景打造的可视化演示载体，区别于可实际投入动力输出的商用斯特林发动机，它的核心作用是把外燃式热机的循环逻辑，通过裸露的机械结构直观呈现出来，让学习者能直接观察到热能转换为机械能的完整传动路径。从结构布局来看，整体采用平板式基座承载所有功能组件，基座预留了平整的安装定位面，两个置换气缸呈平行排布在基座一侧，通过硬质连通管路实现气缸间的工质流通，传动端的双飞轮组与曲柄连杆机构集成在基座另一侧，整套结构的安装边界完全控制在单块基座的平面范围内，不需要额外拓展安装空间，放置在普通实验台面上即可完成原理展示，不会出现组件外伸干涉周边教具的问题。

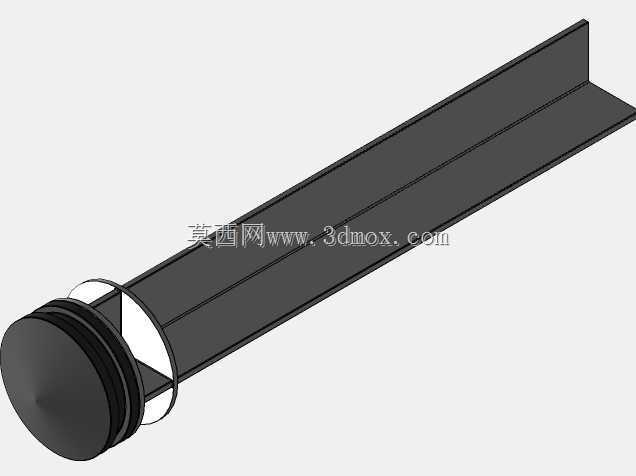

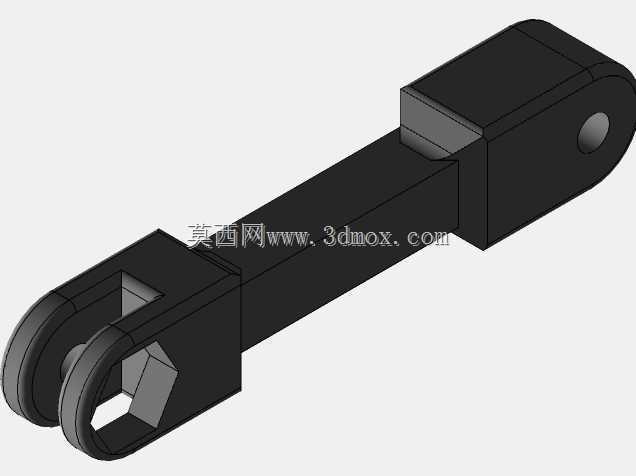

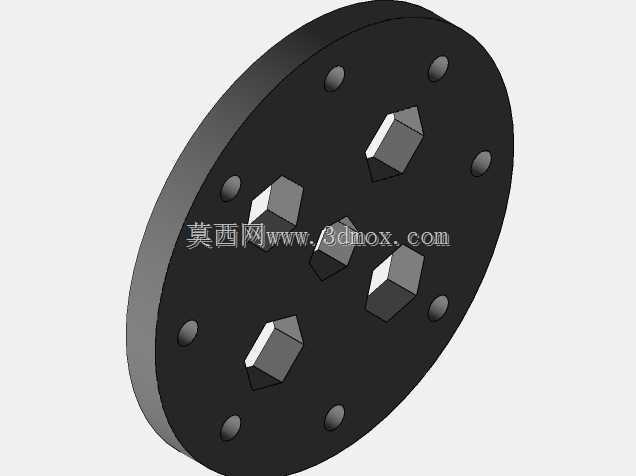

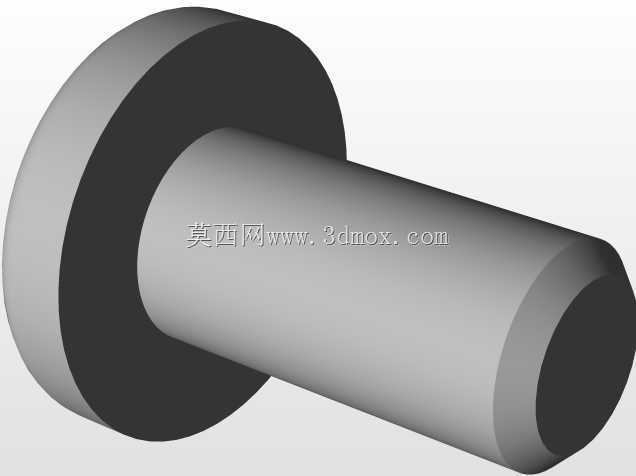

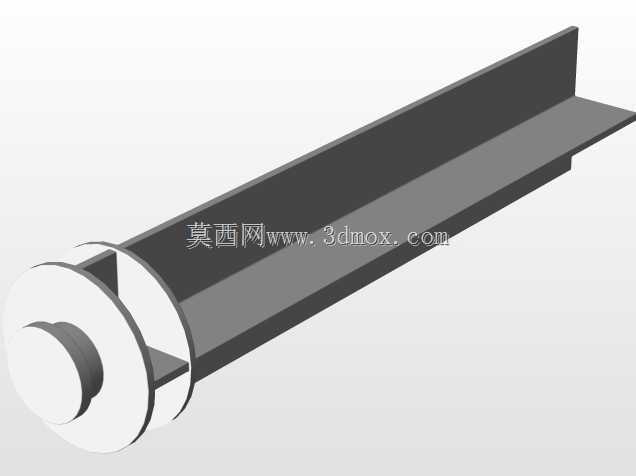

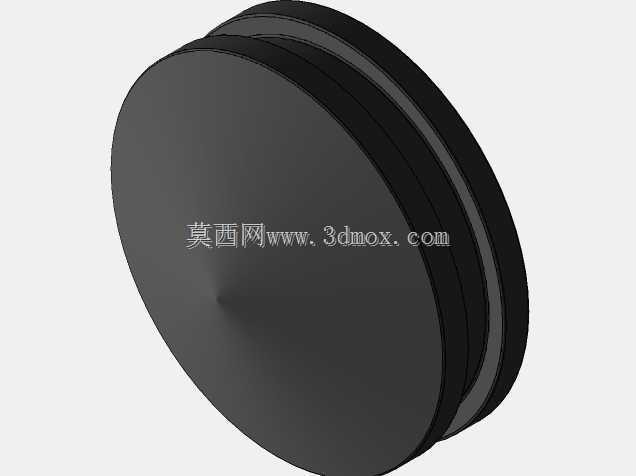

　　设计过程中优先考虑了结构运动的可视性，所有传动连杆、曲柄销、飞轮连接位都没有设置外罩遮挡，转动过程中可以清晰看到连杆的往复动作如何带动飞轮做圆周运动，两个气缸的置换活塞动作相位差完全匹配斯特林循环的配气要求，能准确还原工质在冷热腔室间交替流动、推动动力活塞输出扭矩的全过程。飞轮组采用双轮并行的结构设计，除了平衡曲柄转动的惯性波动之外，也能在手动盘动演示时提供更顺滑的转动手感，不会出现机构卡滞或者死点无法逾越的问题，所有转动副的配合间隙都按照演示模型的运行要求做了适配，既不会因为间隙过大出现传动松旷，也不会因为间隙过小导致转动阻力过大。

　　需要明确的是，这套结构的定位是原理演示模型，并非可实际点火运行的实用动力装置，气缸部分没有设置适配实际加热、冷却工况的密封结构与耐温设计，传动部件的强度也仅满足手动盘动或者低速演示的载荷要求，不能直接加装热源做实际动力输出测试，如果要升级为可运行的实用结构，还需要重新优化气缸的密封结构、调整各运动副的材料配对、补充冷热端的换热结构。

　　从建模逻辑来看，所有零件都采用了参数化的特征建模方式，每个配合面的尺寸、连杆的长度、曲柄的偏心距都保留了可编辑的参数，方便后续根据演示需求调整气缸容积比、曲柄偏心量等核心参数，也可以直接导出对应零件的轮廓用于3D打印验证，不过当前版本的结构细节还存在优化空间，部分连接位的圆角、加强筋结构没有做细化处理，直接打印装配可能会出现局部强度不足的问题，更适合作为原理教学的三维参考素材，帮助学习者理解斯特林发动机的核心传动逻辑与结构组成，也可以作为机械原理课程中连杆机构、惯性飞轮应用的教学案例，拆解讲解外燃机与内燃机的结构差异、曲柄连杆机构的运动特性、飞轮在往复式动力装置中的稳速作用等知识点。
