直齿斜齿组合两级齿轮传动箱结构设计

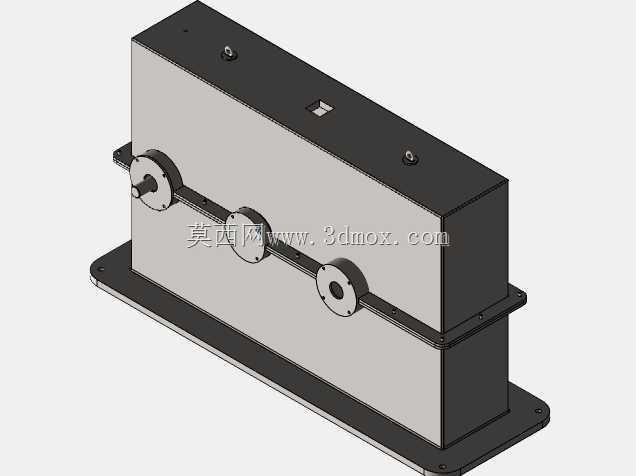

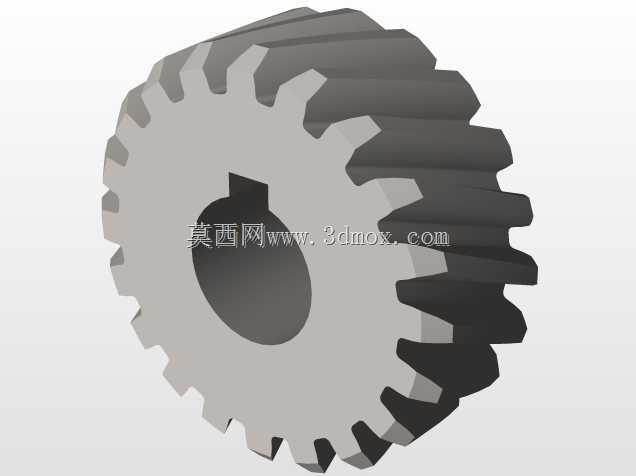

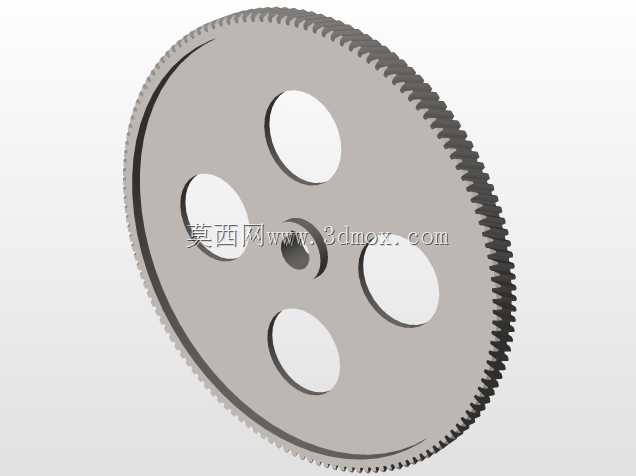

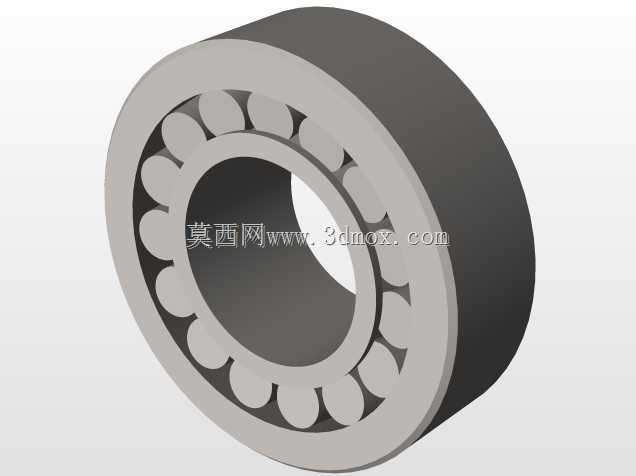

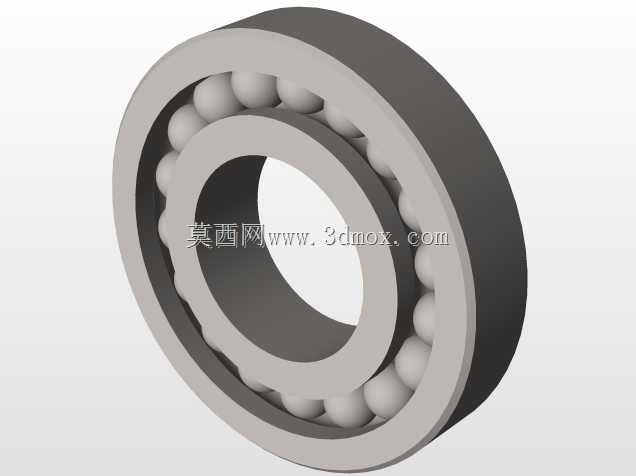

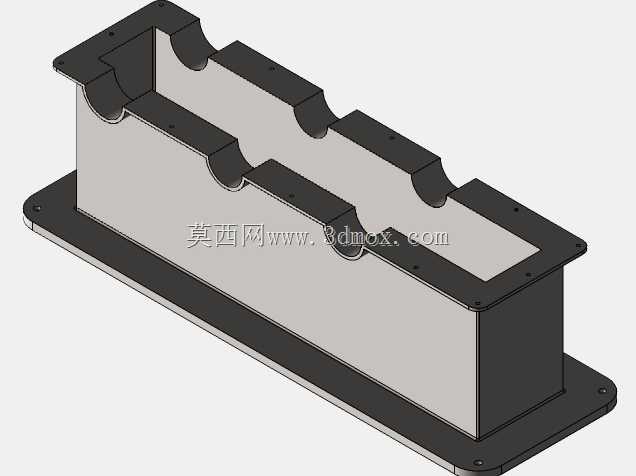

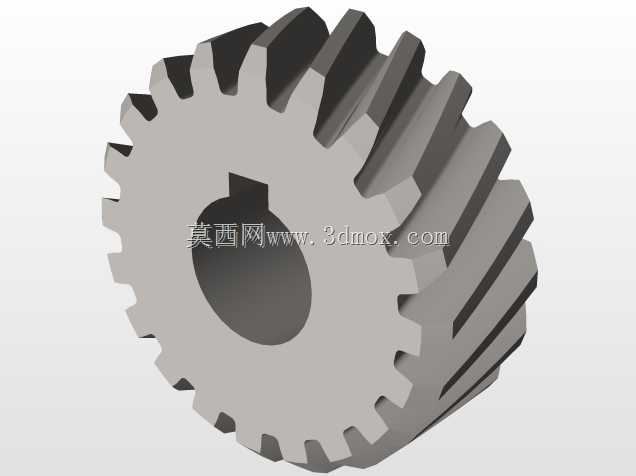

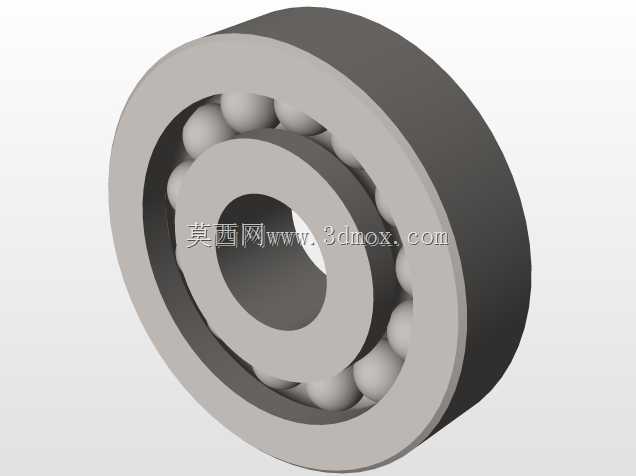

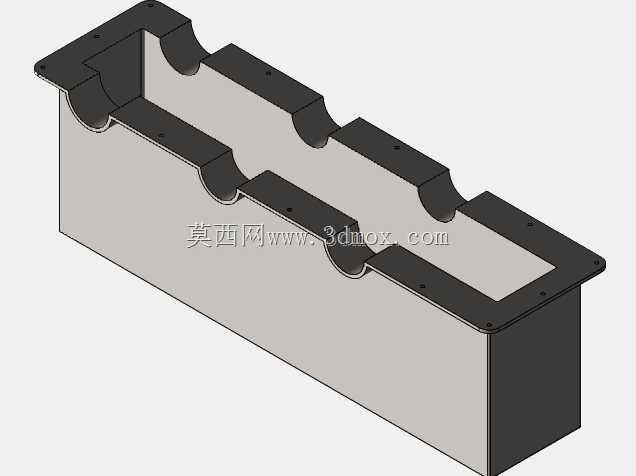

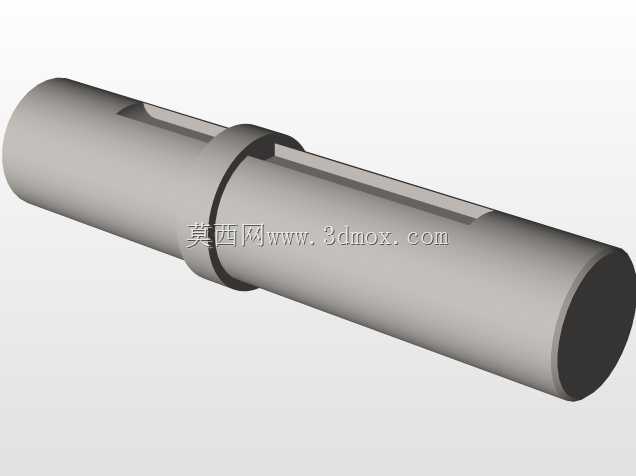

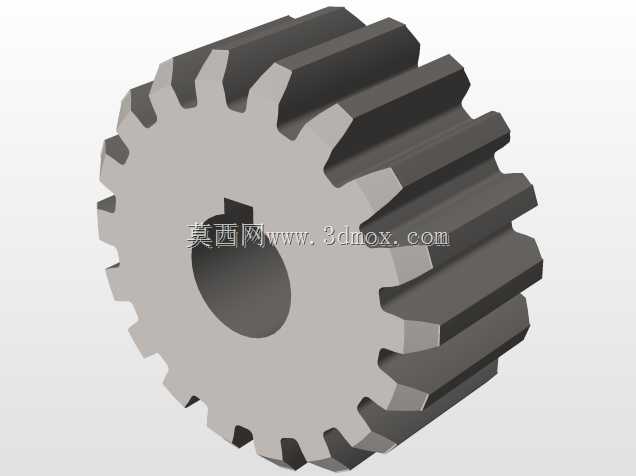

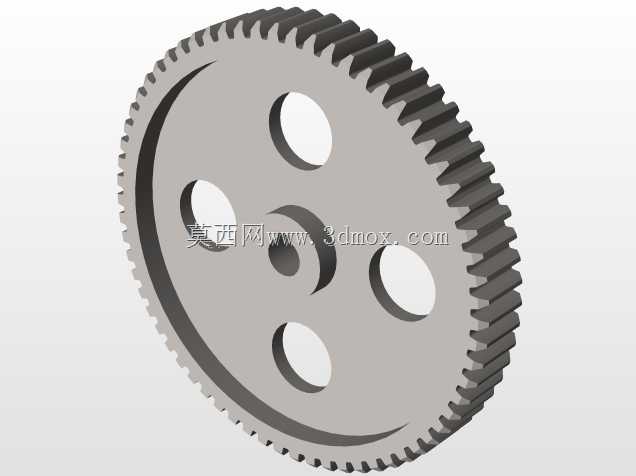

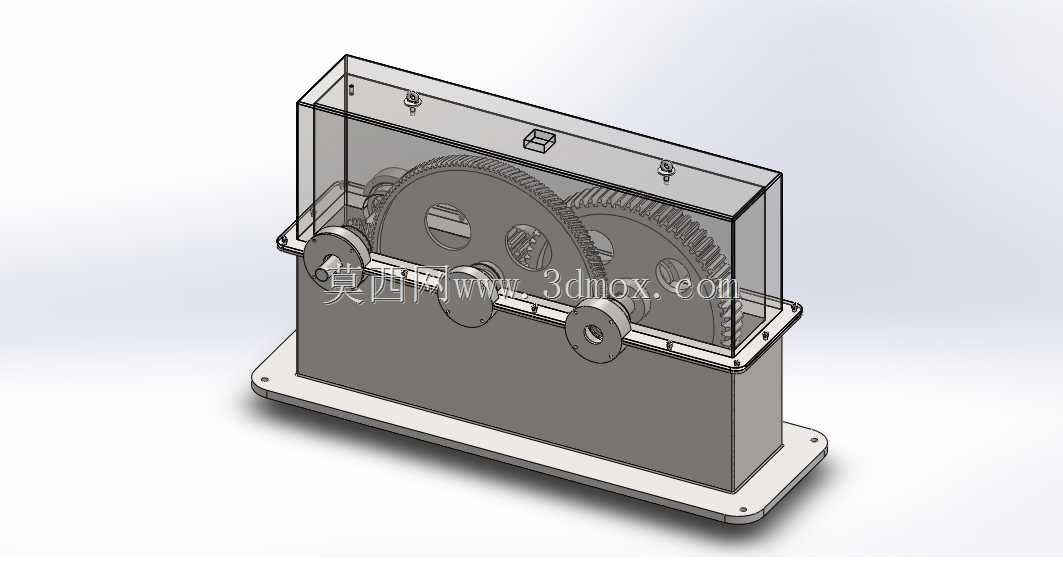

这款两级齿轮传动箱采用直齿轮与斜齿轮组合的传动架构，在常规工业传动场景中，这类结构常被布置在动力源与执行机构之间，用来匹配转速与传递扭矩，适配输送线、小型加工设备、非标自动化工作站等对输出转速有明确减速需求的工况，能在紧凑安装空间内实现较大传动比的动力转换。从结构设计逻辑来看，第一级采用斜齿轮啮合，是利用斜齿轮啮合重合度高、传动平稳、噪音低的特性，抵消高速级输入时的啮合冲击，高速级轴端的带轮安装位可直接对接电机输出端的带传动结构，无需额外加装联轴器转接，降低装配环节的同轴度调整难度；第二级采用直齿轮传动，适配低速级大扭矩传递的需求，直齿轮加工难度低、轴向无额外分力，可降低低速轴的轴承选型复杂度，同时减少箱体侧壁承受的轴向载荷，提升长期运行的结构稳定性。箱体采用剖分式透明上盖与金属底座组合的结构，透明上盖既可以在设备调试阶段直观观察齿轮啮合状态、润滑油脂覆盖情况，也能在日常运维中快速排查齿面磨损、异物卡滞等故障，无需完全拆解箱体即可判断内部运行状态；底座采用带安装孔的延伸法兰结构，四个安装孔的位置公差按照通用安装基准设计，可直接固定在设备机架的标准安装面上，安装边界预留了足够的扳手操作空间，装配时无需额外避让周边管线与结构件。轴系布置采用平行轴设计，三根传动轴的轴承位同轴度公差按照IT7级精度设定，轴承端盖采用嵌入式结构，既可以实现轴承外圈的轴向定位，也能预留润滑脂的存储腔，避免长期运行时润滑脂泄漏；齿轮与轴的连接采用平键周向定位加轴肩轴向定位的方式，可承受正反转切换时的冲击载荷，不会出现齿轮周向窜动的问题。在实际选型应用中，这类传动箱可根据输入转速与输出扭矩的需求，调整两级齿轮的齿数比来适配不同的减速比要求，箱体的外形尺寸控制在常规小型传动设备的安装范围内，不会占用过多设备布局空间，输出轴端可直接对接链轮、带轮或者联轴器，适配不同类型的负载连接需求，整体结构兼顾了传动平稳性、装配便捷性与运维便利性，适合中小功率的动力传动场景使用。
