老式手摇胸压式手钻结构三维数模

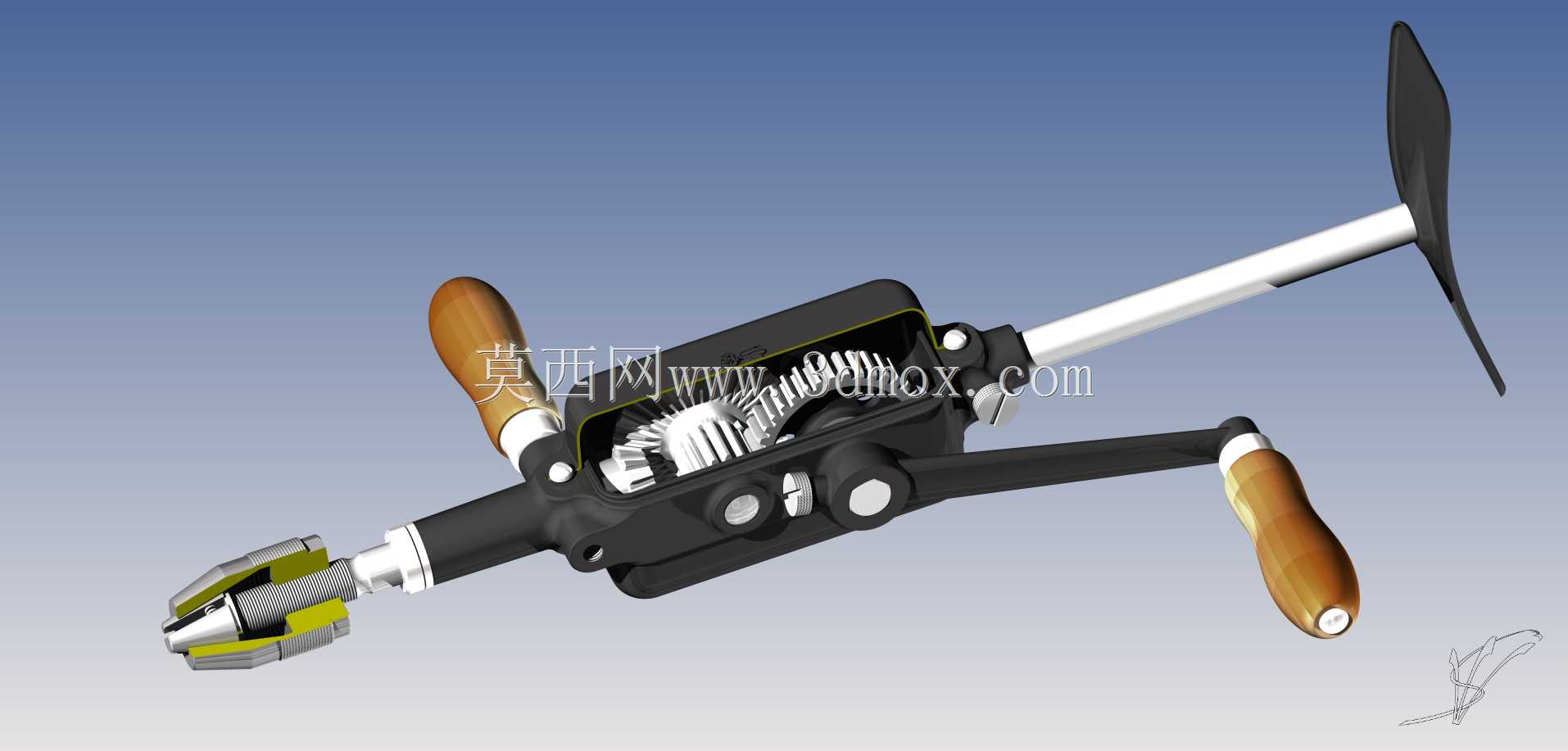

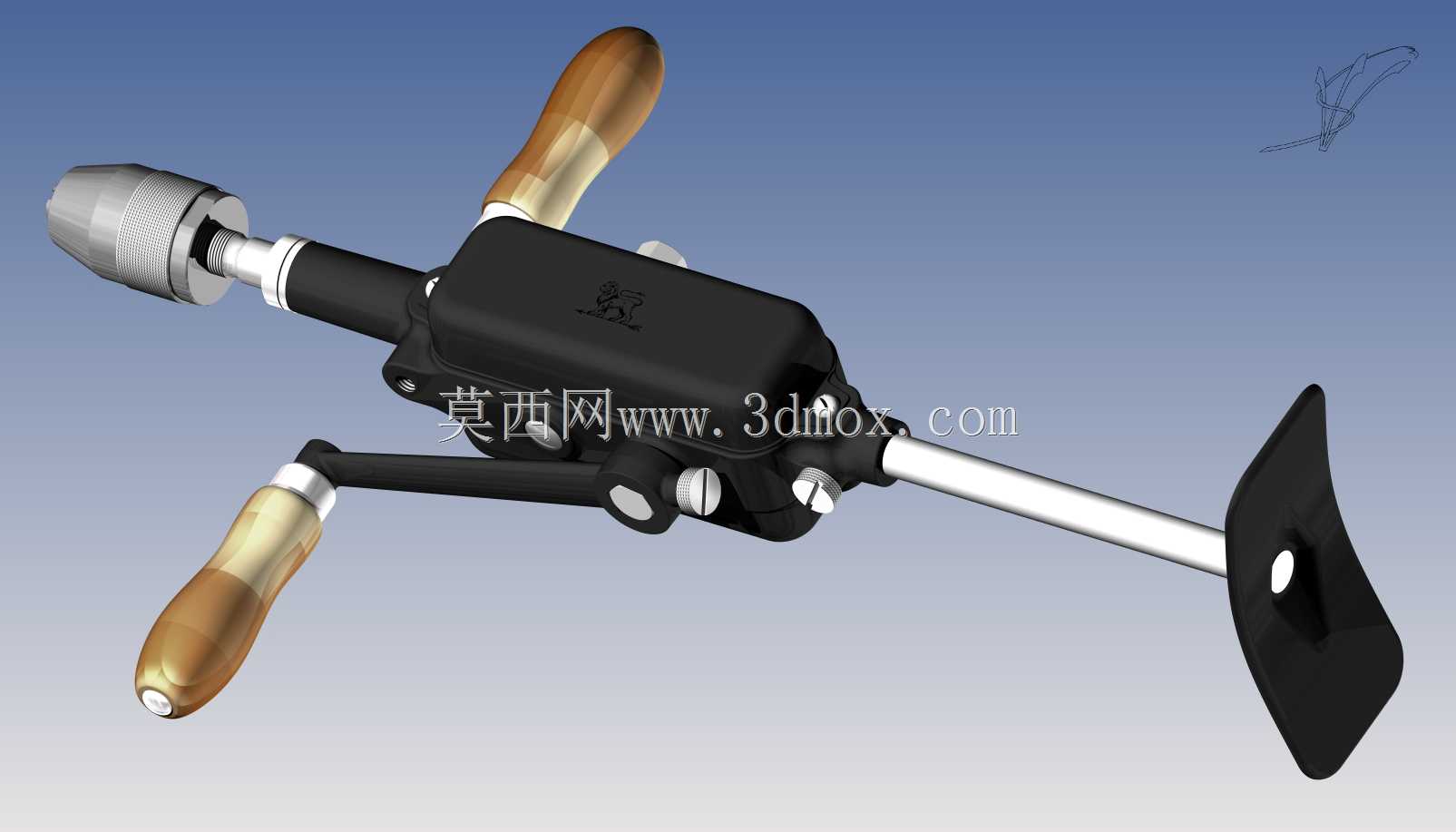

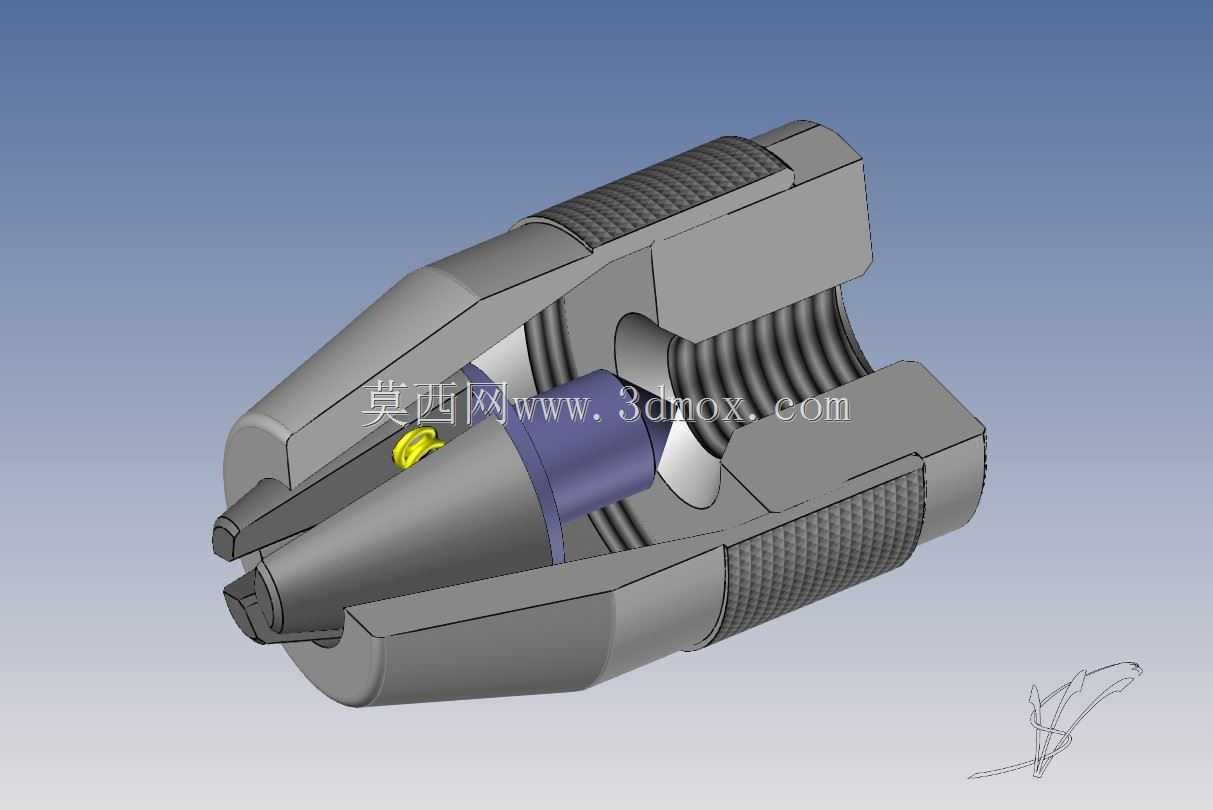

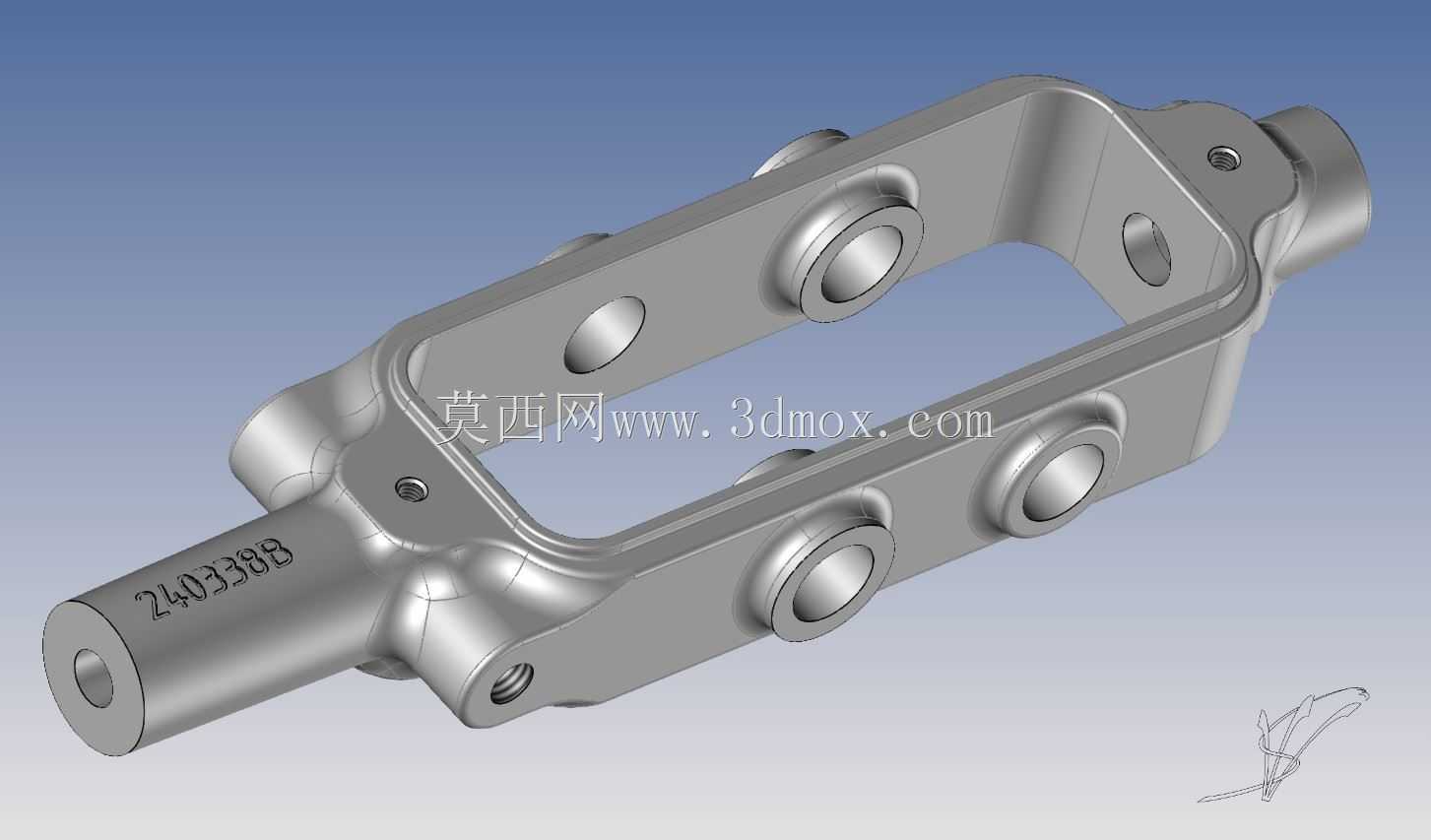

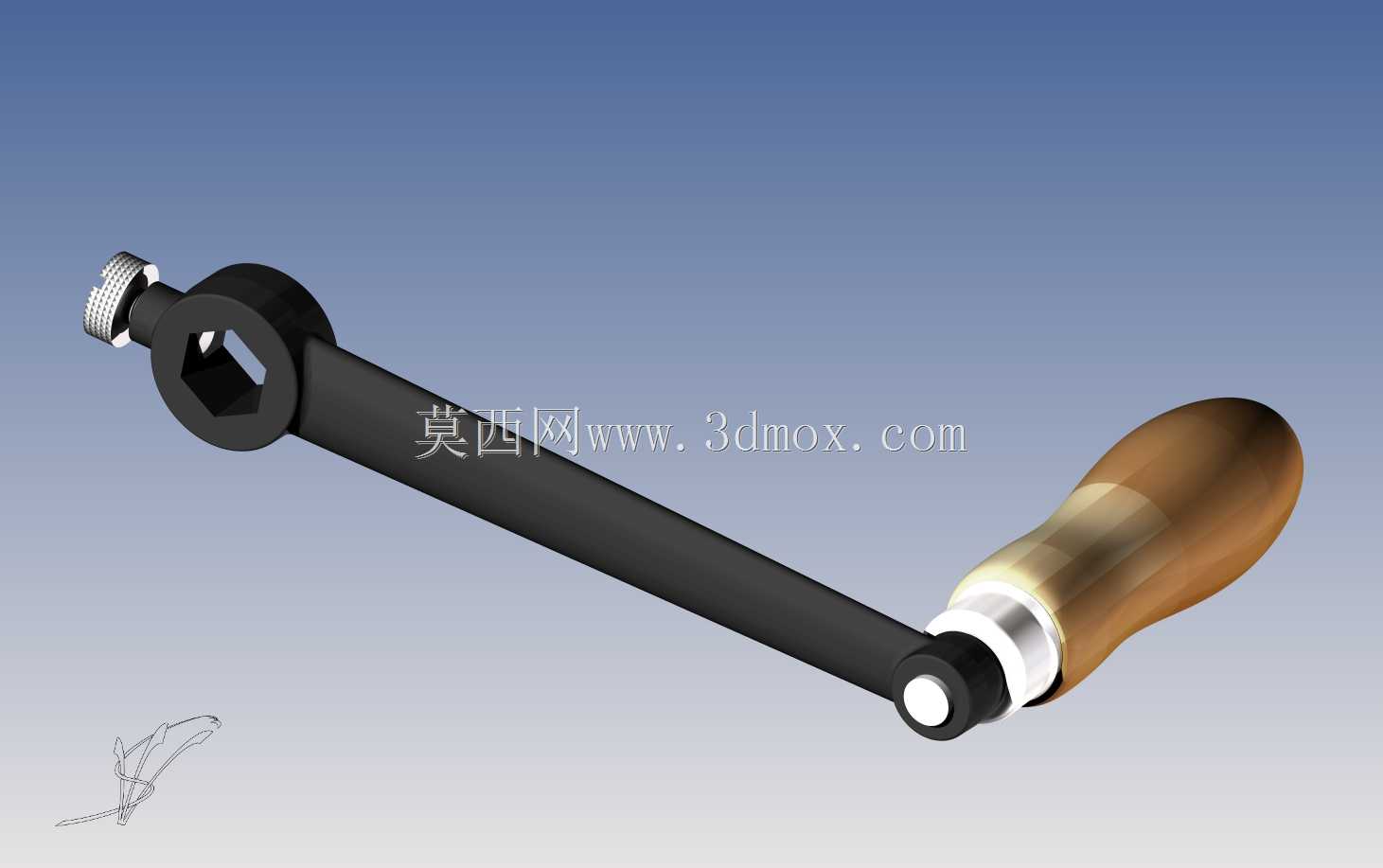

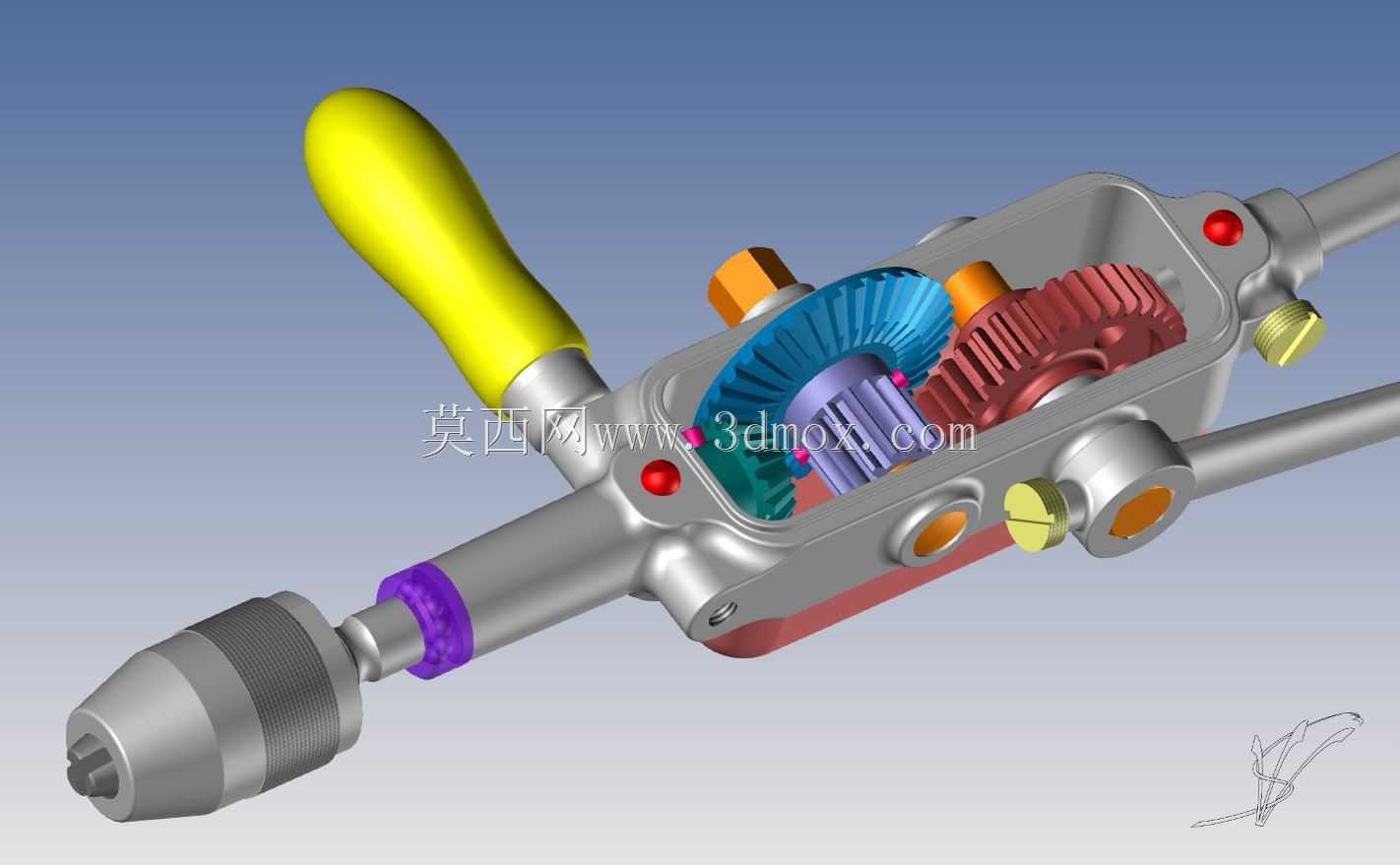

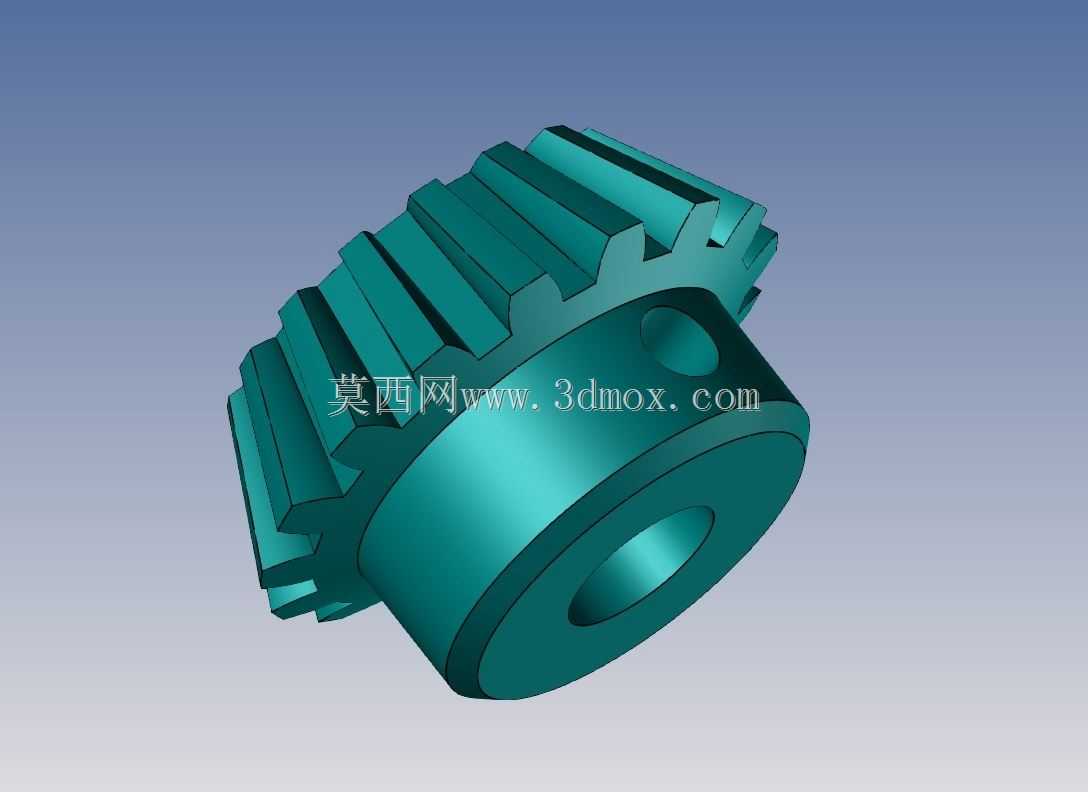

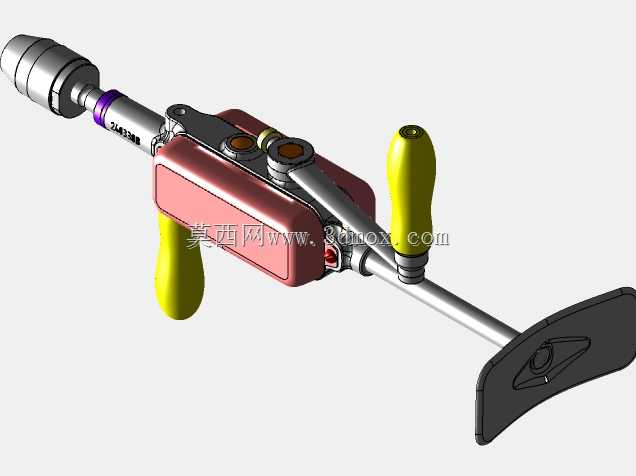

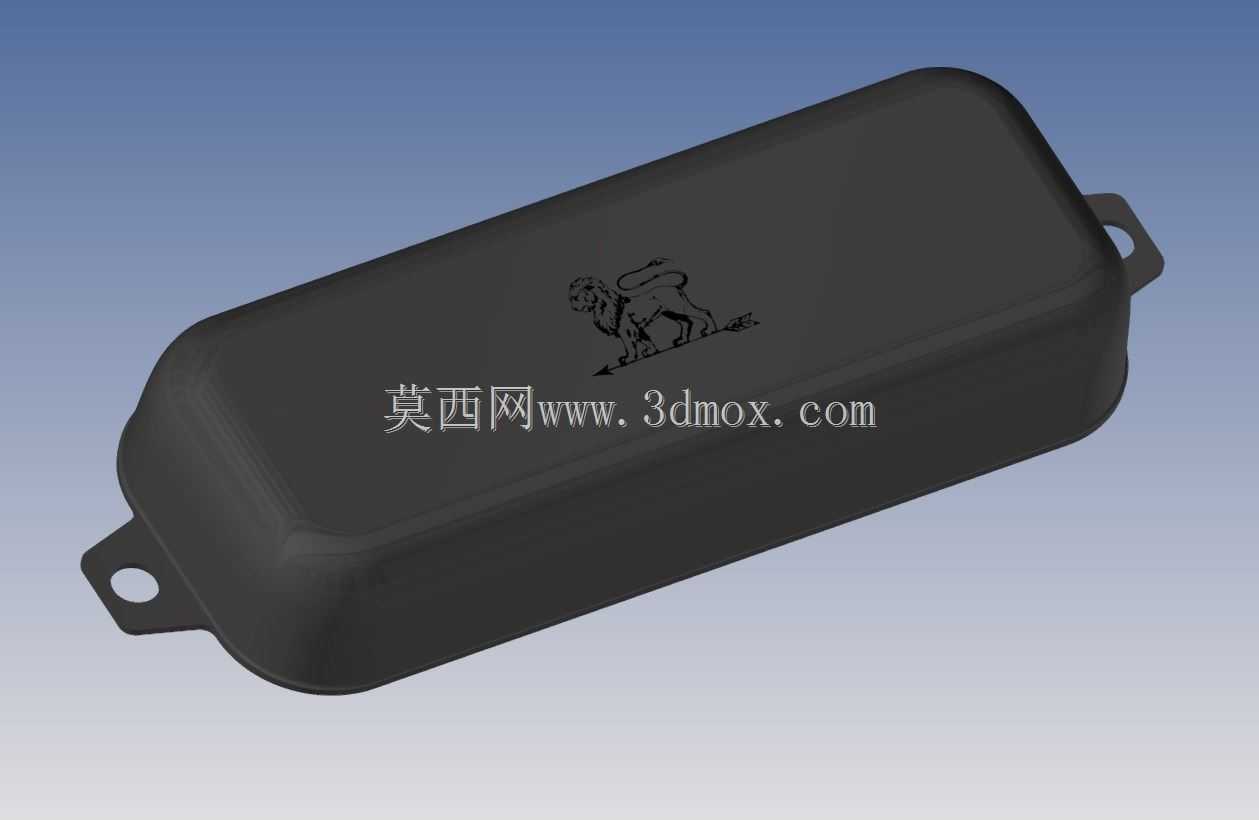

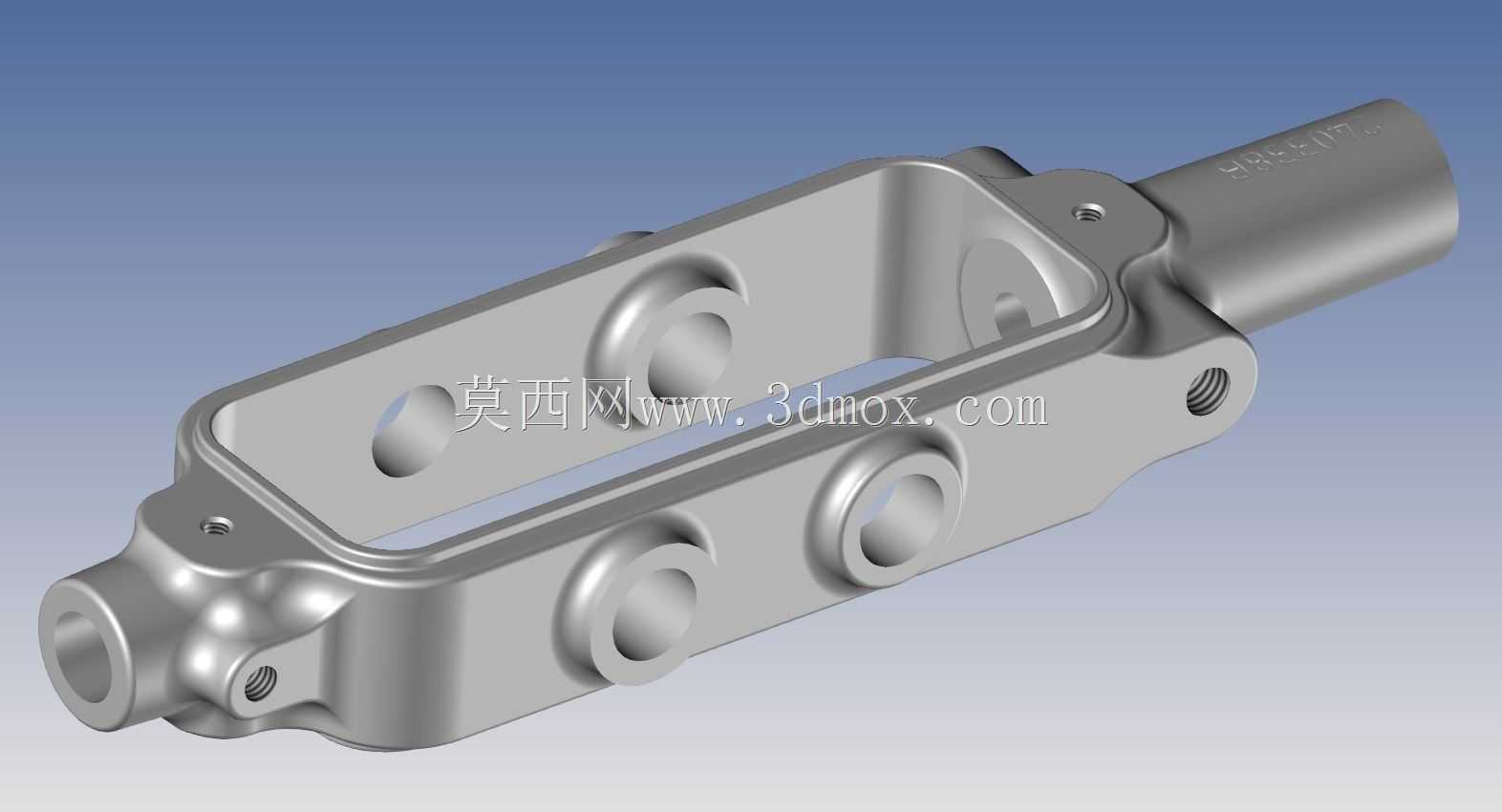

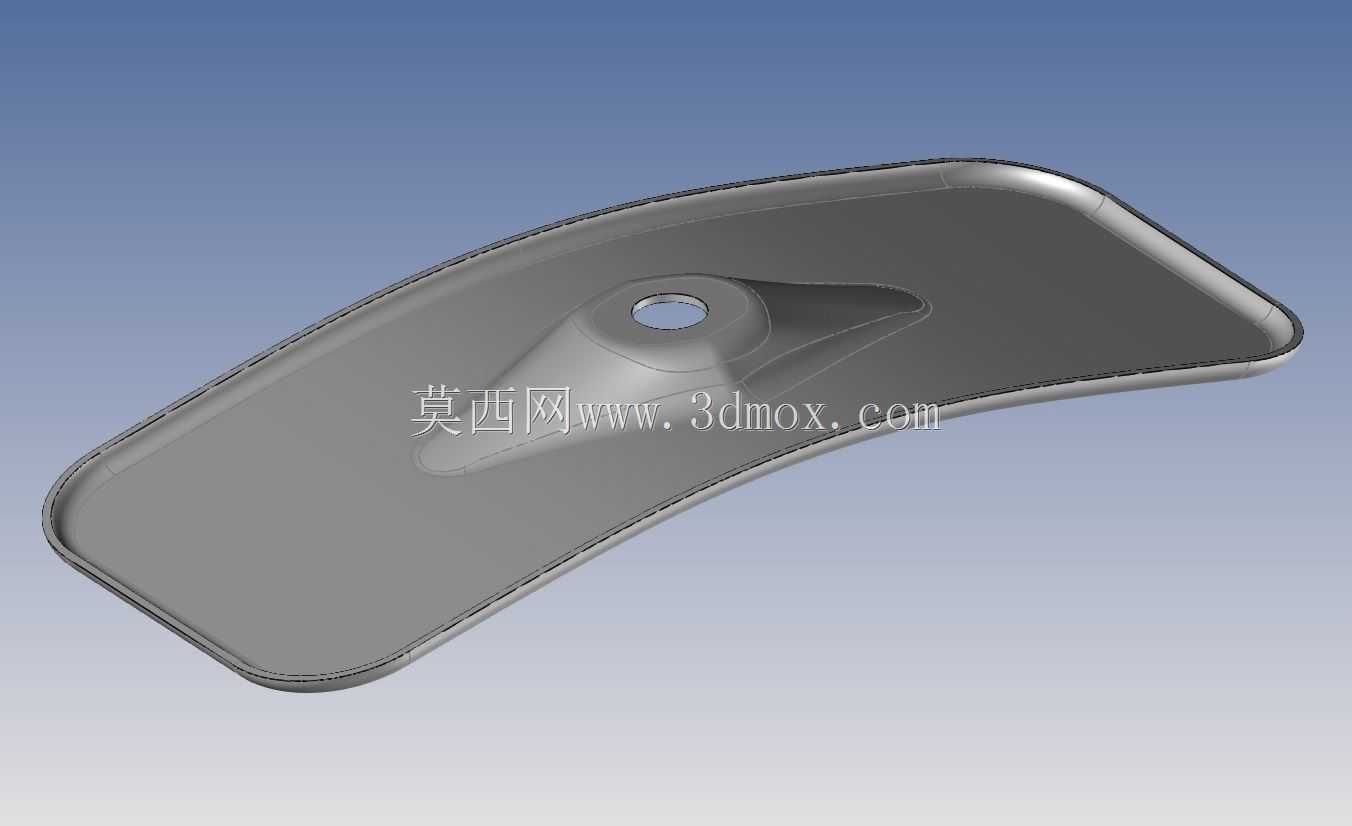

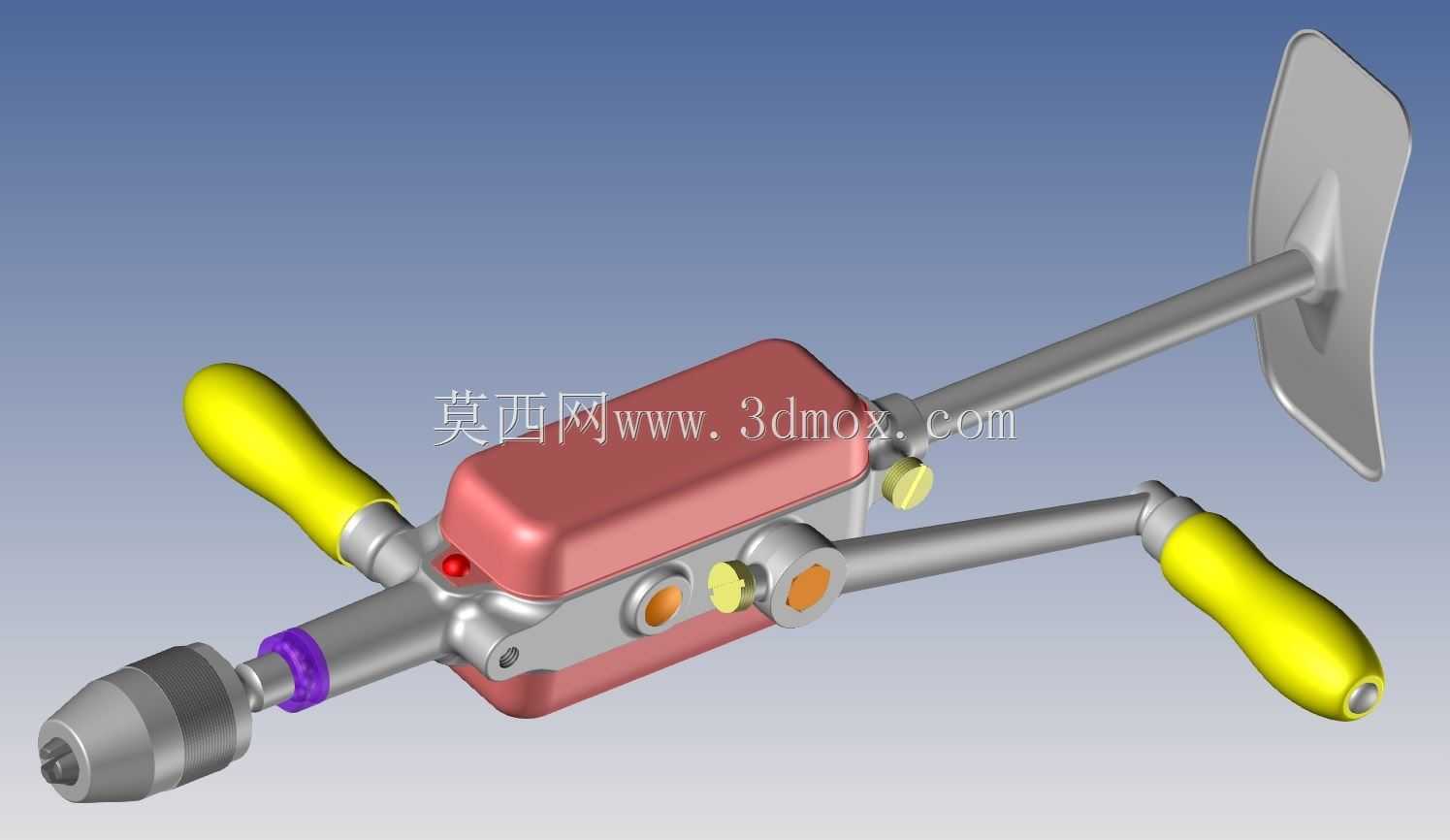

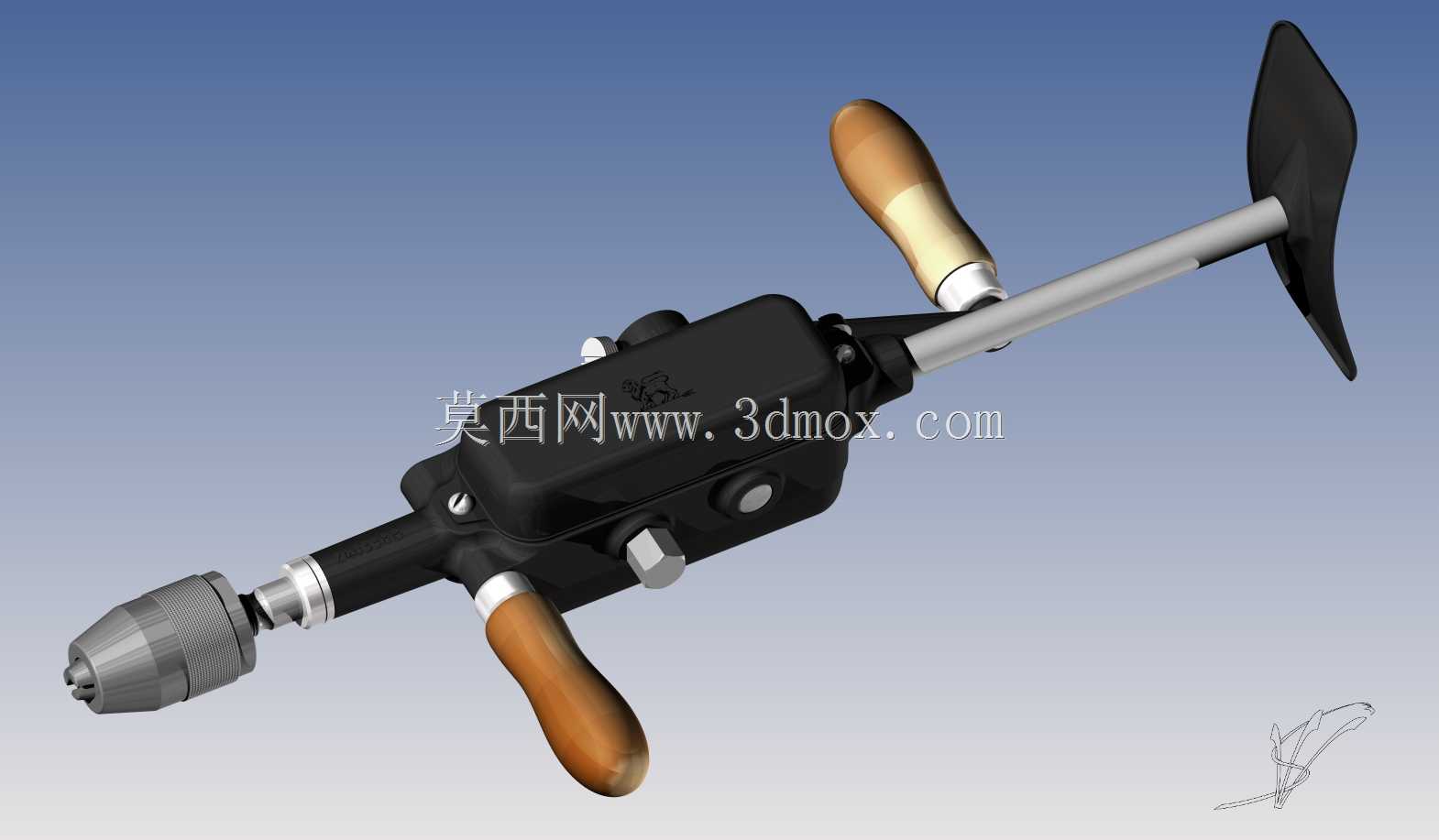

这款手动钻孔工具的结构设计完全围绕无动力场景下的钻孔作业需求展开，整体采用胸压式布局，顶端设置的抵靠板可在作业时贴合操作人员胸肩部位，借助躯干力量提供稳定的轴向进给力，避免单靠手臂施压带来的施力不稳、钻孔偏移问题，适配野外无供电、装修现场临时补孔、木工细作、薄金属件打孔等多种无法使用电动工具的作业场景。传动部分采用锥齿轮换向结构，将侧方摇柄的回转运动转换为钻夹头的轴向旋转，齿轮组做了开放式壳体封装，既保留了日常清理维护的操作空间，又能避免作业时木屑、金属碎屑卡入齿隙造成传动卡滞，齿轮模数匹配手动输入的扭矩范围，摇柄转动一圈即可带动钻轴实现多圈旋转，兼顾钻孔效率与手动施力的舒适度，不会出现传动比过大摇不动、传动比过小钻孔费力的问题。机身设置两处木质握柄，一处位于靠近钻夹头的机身前端，用于作业时稳定机身方向，另一处集成在摇柄末端，贴合手部握持曲线，长时间转动摇柄也不易磨手，握柄与金属机身采用嵌装式连接，连接位置做了沉台定位，不会出现长期使用后握柄松动打转的情况。钻夹头采用三爪自定心结构，可夹持一定直径范围内的圆柱柄钻头，夹头锁紧机构通过旋转外套即可实现爪体的同步收放，无需额外配套夹头扳手，适配不同规格的木工钻、麻花钻使用，可完成木材、薄铝板、塑料件、软质金属件的钻孔加工作业。整体结构的安装边界充分考虑手动操作的人机工程尺寸，胸抵板到钻夹头顶端的长度适配成年人手臂前伸的作业距离，摇柄回转半径避开了机身与前端握柄的干涉范围，转动过程中不会出现磕碰手部的问题，机身壳体采用分体式装配结构，各部件通过螺栓紧固连接，拆装维护时可快速拆分壳体检查齿轮磨损情况，更换损耗零件无需整体报废工具。从结构设计逻辑来看，这款工具完全服务于手动作业的实际需求，没有多余的冗余结构，每个部件的位置、尺寸都经过实际作业场景的验证，齿轮传动的间隙控制、握柄的角度设置、胸抵板的支撑形态，都围绕降低操作人员劳动强度、提升钻孔稳定性的核心目标设计，即使在电动工具普及的当下，这类手动工具在应急作业、精细加工、无供电场景下依然有不可替代的使用价值，其结构设计思路也可为小型手动工具的开发提供参考。
