万向旋转螺纹连接起重吊点结构

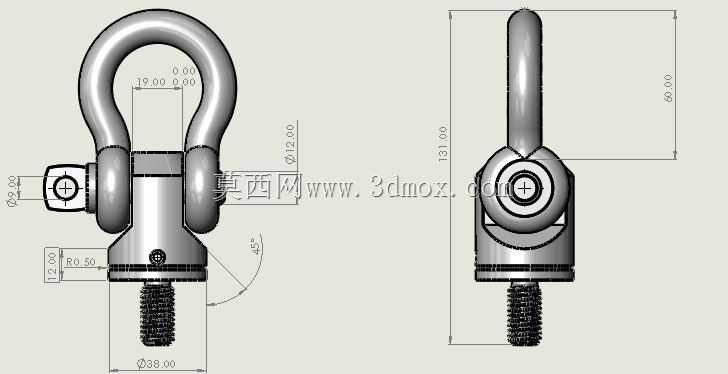

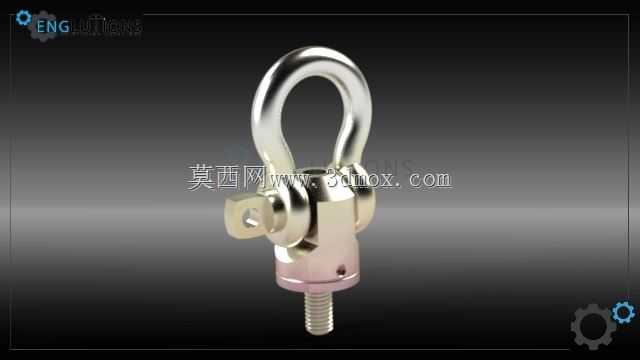

在重型装备吊装、模具转运、大型钢结构件移位的作业场景里，这类带螺纹连接结构的旋转吊环是十分常用的受力连接件，区别于传统焊接式吊耳，它不需要在工件表面做焊接预处理，也不会因焊接热应力改变工件局部材质性能，安装拆卸的灵活性更强，在中小吨位的频繁吊装工位上适配性很高。从结构设计逻辑来看，上部的环形吊体做了大圆弧过渡处理，没有尖锐的应力集中棱角，能够适配不同规格的卸扣、吊装带挂钩，避免挂钩与吊环接触位置出现局部卡滞、应力割伤吊索的问题；中间的旋转连接副采用了轴向限位结构，吊环部分可以沿螺杆轴线360度自由回转，同时能承受一定角度的侧向拉力，在吊装过程中工件发生姿态调整、吊索方向出现偏斜时，不会因为吊点无法转动导致螺杆承受额外的弯曲扭矩，大幅降低螺杆断裂的风险。下部的外螺纹连接段是核心的受力承载部位，螺纹规格需要和工件上预制的螺纹安装孔完全匹配，安装时需要保证螺纹旋合长度达到设计要求，通常旋合深度不低于螺纹公称直径的1.5倍，才能保证足够的连接强度，避免吊装过程中螺纹脱扣；安装面位置设计了平整的承压台肩，拧紧后台肩与工件安装面完全贴合，能够分散吊点对工件表面的压应力，避免局部压强过大压伤工件表面，同时也能防止吊环在受力时出现松动偏转。这类吊环在实际选型时，需要重点核对额定载荷与螺纹规格的匹配关系，不同的螺纹公称直径对应不同的安全工作载荷，同时要确认安装位置的工件壁厚是否满足螺纹攻丝的深度要求，避免工件壁厚不足导致螺纹连接长度不够；在三维建模过程中，需要重点还原旋转副的配合间隙、螺纹段的牙型参数、台肩的承压面平面度要求，同时要预留出吊环旋转时的周边空间边界，避免安装后吊环转动时与工件表面的凸起结构发生干涉，保证吊环在受拉状态下可以自由调整角度，适配不同方向的吊装拉力。在日常的设备维护场景中，这类吊环也常被安装在大型电机、减速机、泵体等重型设备的壳体上，作为设备检修移位时的标准吊点，相比临时焊接的吊耳，它的受力性能经过标准化验证，安全冗余度更可控，也不会在设备表面留下焊接疤痕，影响设备外观和表面防腐层。
