四旋翼带防护圈航拍飞行器结构设计

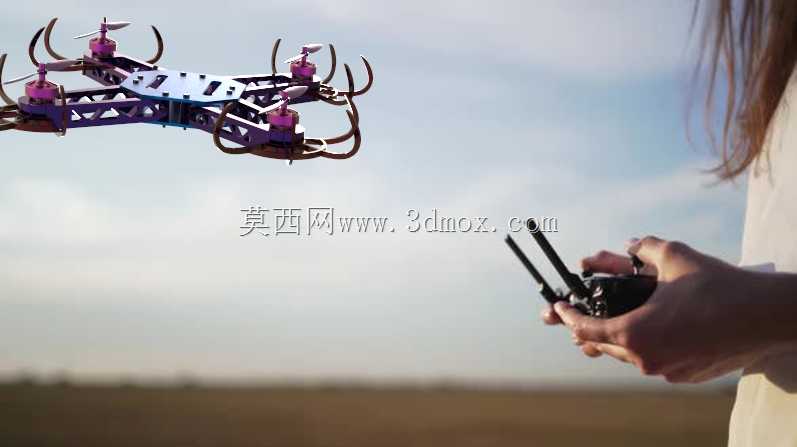

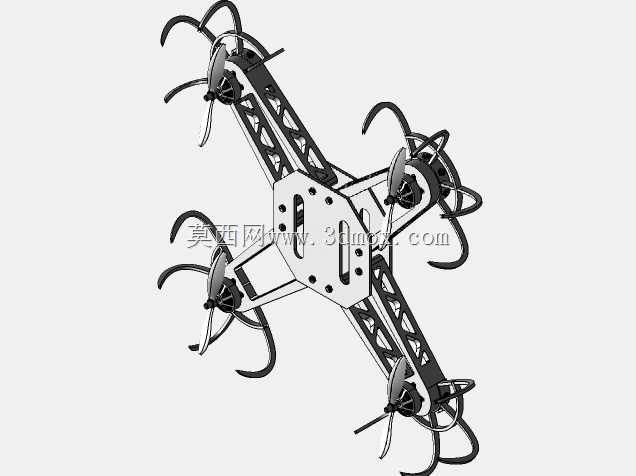

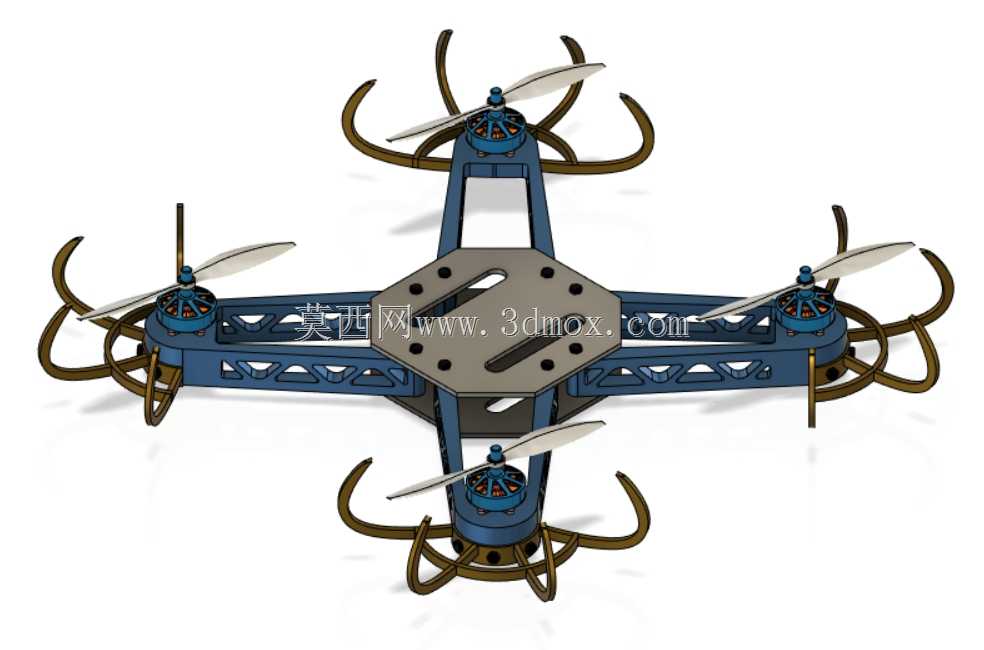

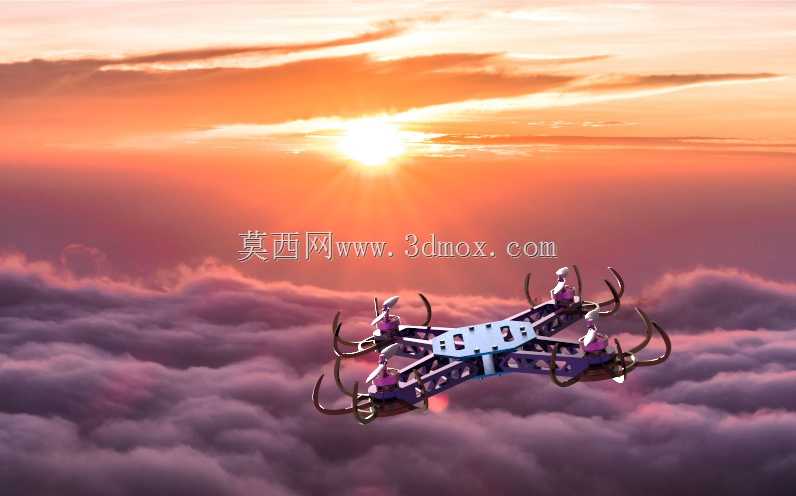

　　这款四旋翼飞行器的机架采用镂空式机臂设计，在保证结构刚度的前提下尽可能降低整机自重，机臂末端预留标准电机安装孔位，可适配主流22系列外转子无刷电机，安装孔距兼容行业通用的16mm、19mm两种规格，无需额外打孔即可完成动力组件装配。机臂与中心板采用快拆式嵌合结构，日常收纳时可快速拆解机臂，缩小收纳体积，中心板上下两层预留飞控、电调、电池、图传模块的安装位，安装孔位兼容市面上主流的F3、F4、F7系列飞控安装尺寸，中心板中部开设走线槽，可将电调信号线、电源线规整收纳在机架内部，避免飞行过程中线材外露被旋翼剐蹭。每个旋翼外侧加装一体式弧形防护圈，防护圈采用多辐条支撑结构，在低空飞行、室内作业场景下，可有效避免旋翼碰撞障碍物造成炸机，

　　同时降低旋翼剐蹭操作人员的风险，防护圈与机臂采用卡扣加螺丝双重固定，碰撞时不会轻易脱落。该机型可适配8寸到10寸规格的螺旋桨，整机对角线轴距控制在350mm左右，起飞重量可控制在1.2kg以内，预留的电池仓可容纳3S到4S规格的锂聚合物电池，续航时间可根据载荷调整在12到18分钟区间。设计过程中优先考虑了结构的维护便捷性，所有易损部件均采用标准化接口，机臂、防护圈、电机座均可单独更换，无需整体更换机架。在作业场景适配方面，这款机型既可以满足室内狭小空间的巡检作业需求，也可搭载轻量化运动相机完成低空航拍、场地测绘等户外作业，防护圈的存在让其在靠近建筑物、树木等障碍物作业时具备更高的容错率，机臂的镂空结构同时兼顾了散热需求，

　　长时间飞行时电调产生的热量可通过机臂的镂空结构快速散出，避免高温导致的动力衰减。中心板的安装位预留了冗余空间，可根据需求加装GPS模块、避障传感器、光流定位模块等扩展配件，满足不同作业场景的功能扩展需求，机架整体采用对称式布局设计，重心落在整机几何中心位置，飞行过程中姿态调整更加平稳，降低飞控的调校难度。
