三缸径向排布转子动力机构

　　这套径向三缸转子动力结构的建模工作，最初是在小型动力教具开发的需求下启动的，后续也可延伸到微型气动演示台、高校机械原理展陈装置、桌面级动力原理验证样机的结构参考场景中。不同于常见的直列往复动力布局，该结构将三个做功缸体沿中心回转盘的圆周方向均匀呈120度夹角向外伸展，每根缸体通过两端的铰接支座与中心转盘、外侧缸套形成联动，动力输出路径从缸内活塞的直线往复动作，经长连杆传递到中心偏心转盘，最终转化为中心轴的连续回转运动，整套传动路径没有多余的换向齿轮，运动传递链路非常短。

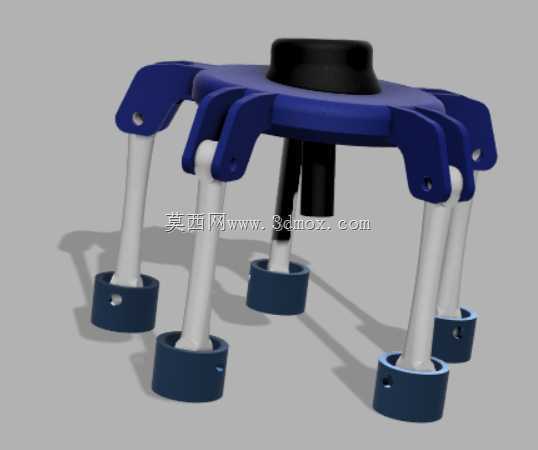

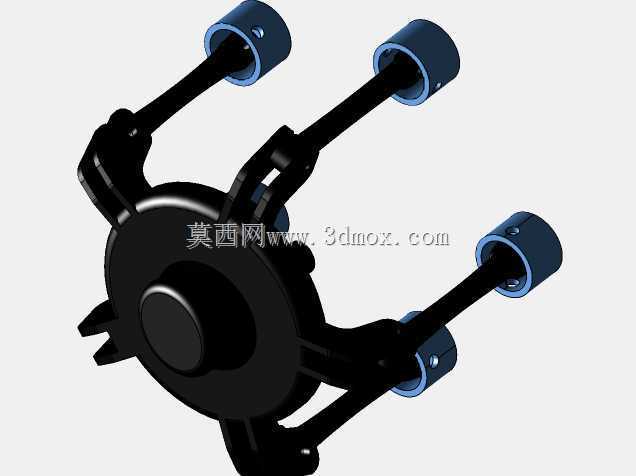

　　从实际功能特性来看，这种径向均布的布局天然具备动平衡优势：三个缸体的往复惯性力会在圆周方向互相抵消大半，整机运行时的振动幅度远小于同缸数的直列结构，不需要额外加装厚重的平衡轴就能满足低速演示工况的平稳性要求。外侧的三个缸套采用带法兰边的圆筒结构，法兰端预留了环形安装止口，既可以直接通过止口定位固定在外侧的机架支撑板上，也可以在缸套内壁加装耐磨衬套，适配活塞往复滑动的摩擦工况，缸套端部的蓝色环带为密封件安装槽，可嵌入O型圈实现缸腔与外界的气密封隔，若用作气动演示样机，可直接从缸套端部接入压缩空气管路驱动活塞动作。

　　设计阶段的尺寸边界把控上，三根连杆的长度、中心转盘的偏心距、缸体铰接点的回转半径三者做了严格的运动学校核：当偏心转盘转动时，每根连杆的摆角被控制在12度以内，避免连杆在运动过程中出现与中心转盘外缘、相邻缸体侧壁的运动干涉，所有铰接位置都预留了销轴装配间隙，销轴孔与连杆端头的同轴度公差在建模时按IT7级设定，既保证铰接转动灵活，又不会出现过大的旷量。中心回转盘的主体采用圆盘式构型，盘面伸出三个对应连杆的铰接耳座，耳座的厚度按连杆传递的最大推力做了抗弯校核，盘面中心的输出轴孔采用平键连接结构，可直接外接负载飞轮或者转速测量装置，输出轴的轴向定位台阶距离盘面端面预留了15mm的安装空间，方便搭配轴承座完成整机的轴向固定。

　　安装边界方面，三个缸体的外端法兰处于同一圆周分布面上，外接机架只要加工出对应三个均布的法兰安装孔位，就能完成整套动力机构的悬浮式固定，中心输出轴的轴线与三个缸体的分布中心完全重合，整机径向占用空间为中心盘向外延伸三根连杆加缸套的总长度，轴向厚度仅为中心盘与缸套的叠加宽度，结构非常紧凑，既可以剖开一侧外壳作为教学演示模型，也可以加装封闭壳体做成完整的微型动力样机，用于验证径向转子动力的运动逻辑与密封方案。
