涵道式四旋翼小型无人飞行器结构设计

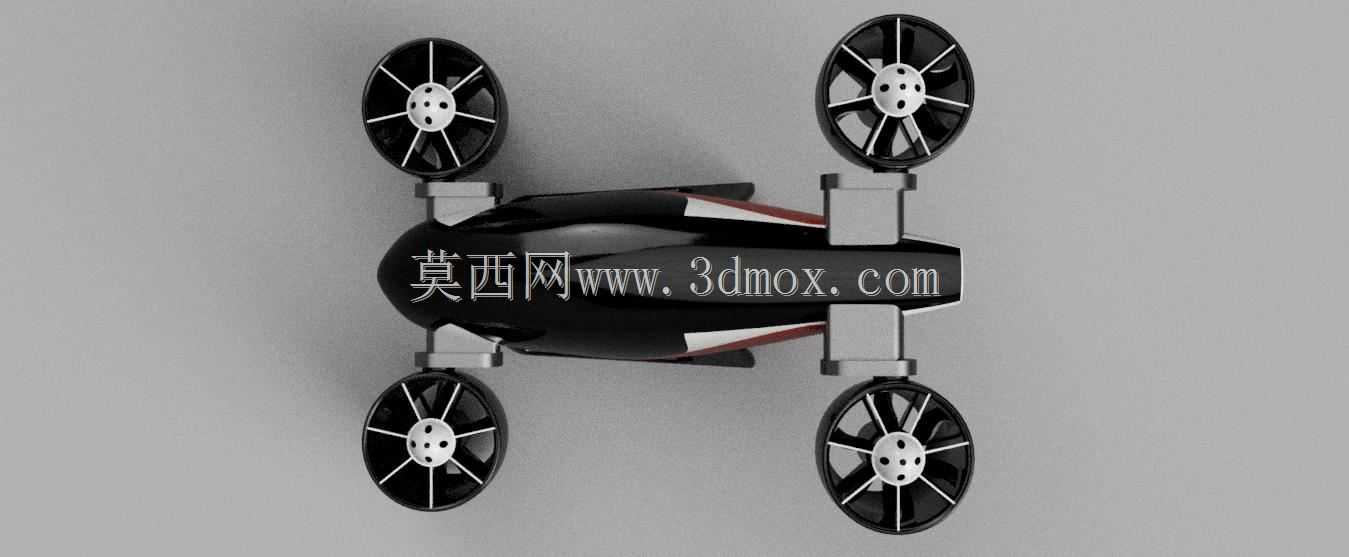

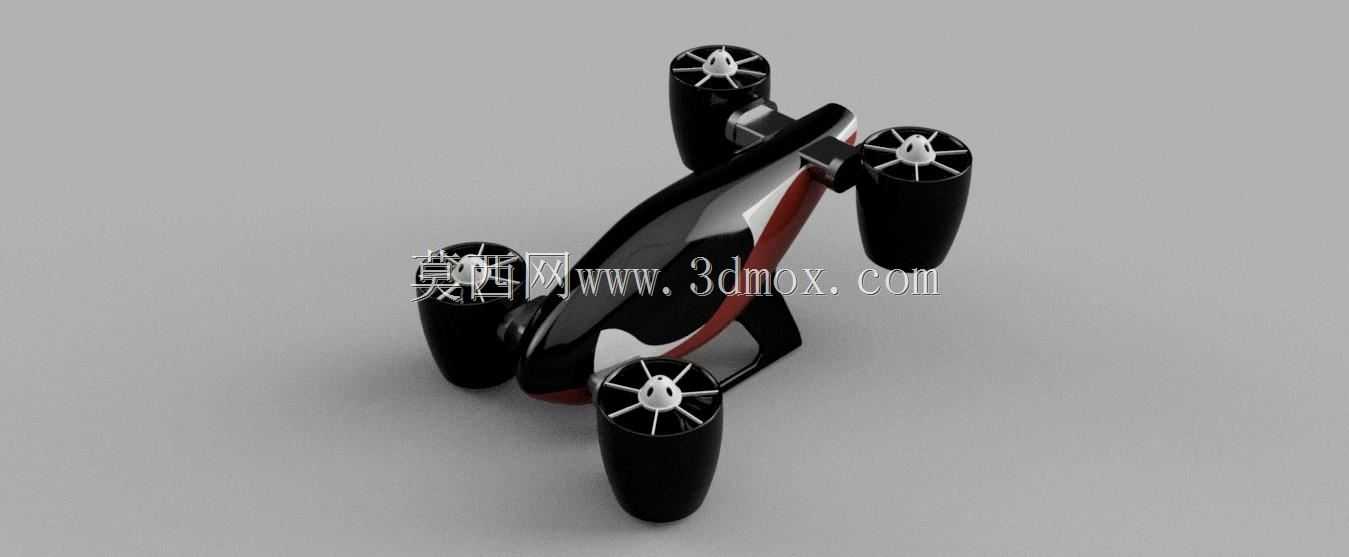

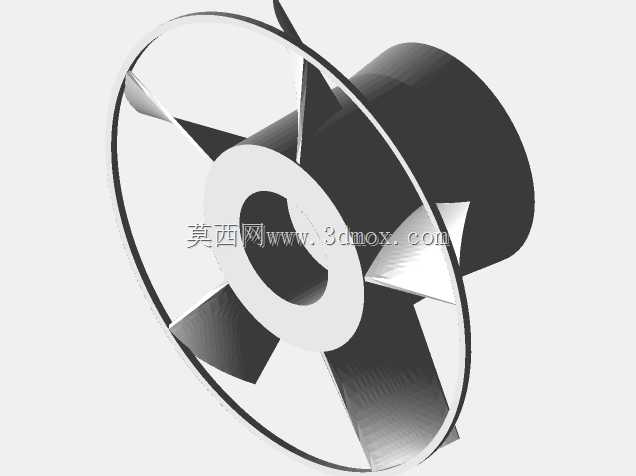

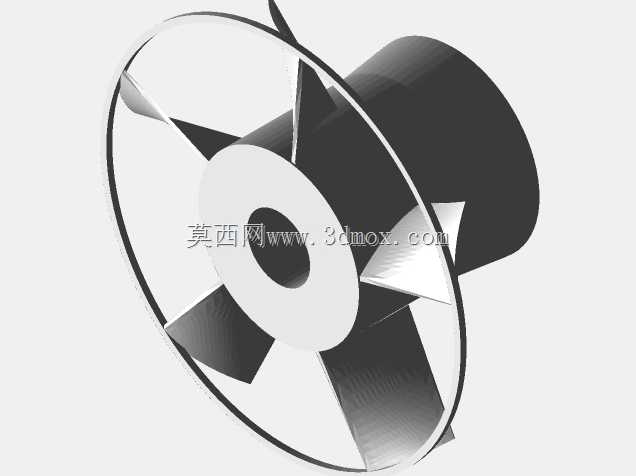

这款涵道式四旋翼飞行器的结构设计，核心围绕城市低空近场作业场景的实际需求展开，区别于常规开放式旋翼无人机，其四个动力单元全部采用独立涵道包裹设计，在作业过程中能有效降低旋翼剐蹭障碍物带来的坠机风险，适配楼宇间巡检、园区安防巡查、狭小空间测绘等对飞行安全性要求较高的作业场景。从功能特性来看，涵道结构的存在可以优化旋翼滑流走向，同等桨径下能提升约15%的动力效率，同时降低旋翼高速转动产生的气动噪音，更适合在居民区、办公园区等对噪音敏感的区域执行任务。设计过程中，机身主体采用流线型一体化曲面构型，将飞控模块、电池仓、载荷挂载点全部整合在机身中轴线区域，重心严格控制在四个旋翼形成的几何中心位置，避免飞行过程中出现偏航力矩补偿量过大的问题，降低飞控系统的运算负荷。四个涵道动力臂采用快拆式连接结构与主机身衔接，日常收纳时可以将动力臂向内折叠贴合机身侧面，整体收纳尺寸控制在常规双肩包可容纳的范围内，解决了传统多旋翼无人机便携性不足的痛点。从安装边界来看，每个涵道单元的内壁与旋翼桨尖的间隙控制在3mm以内，既避免了桨尖转动时剐蹭涵道内壁的风险，又能最大化发挥涵道的气动增益效果；机身底部预留了通用载荷安装接口，可适配轻量化可见光相机、红外热成像模组、小型气体采样装置等不同作业载荷，接口采用标准化快装设计，更换载荷时无需重新调试整机重心平衡，仅需在飞控参数中录入对应载荷重量即可完成适配。机身尾部设置有可拆卸的电池仓盖，电池采用抽拉式安装结构，更换电池时无需拆解机身外壳，单块电池可支持20分钟左右的连续作业，满足常规单次巡检任务的续航需求。整机的气动外形经过多轮流场仿真优化，机身曲面从机头位置平滑过渡到尾部，飞行过程中可以降低正向风阻，在6级风况下仍能保持稳定悬停姿态，不会出现常规开放式旋翼无人机在强风下姿态偏移过大的问题。涵道外壁采用轻量化复合材质，在保证结构强度的前提下尽可能降低整机自重，空机重量控制在500g以内，符合民用轻型无人机的重量管控要求，日常作业无需进行复杂的空域报备即可在合规区域内执行飞行任务。
