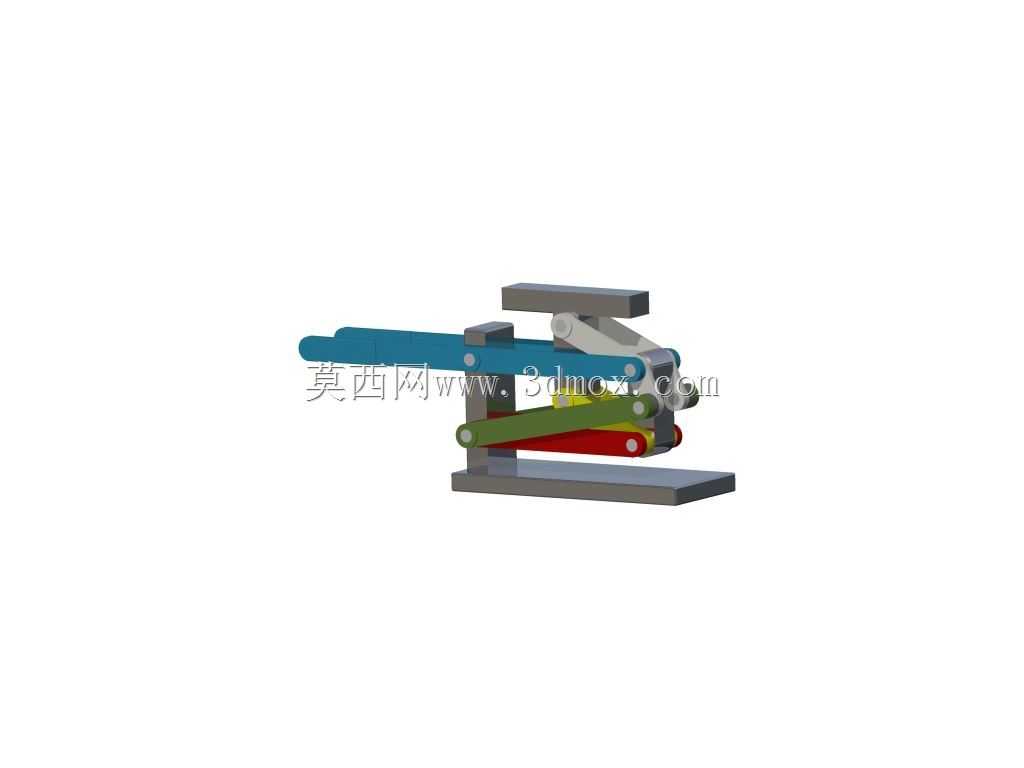

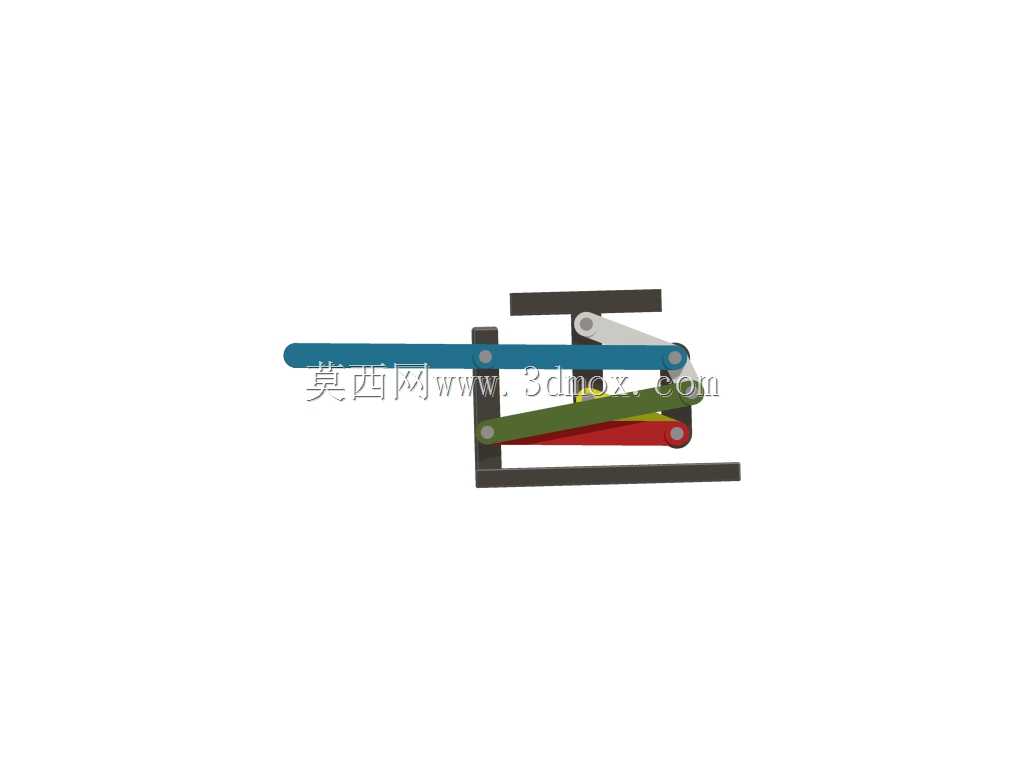

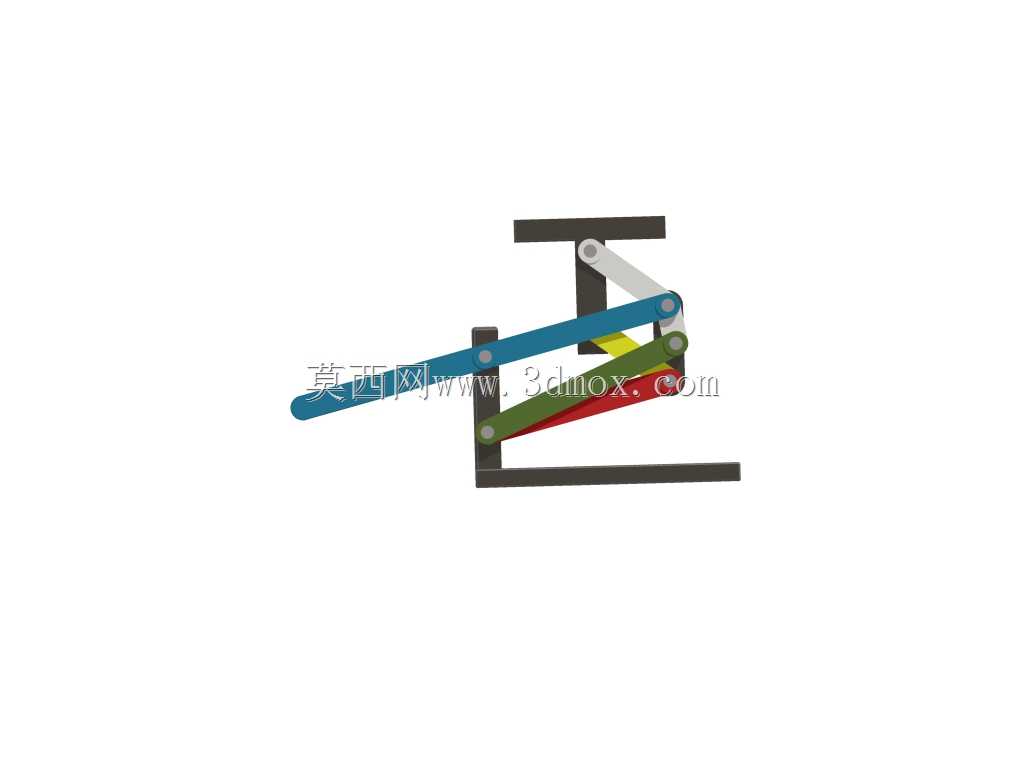

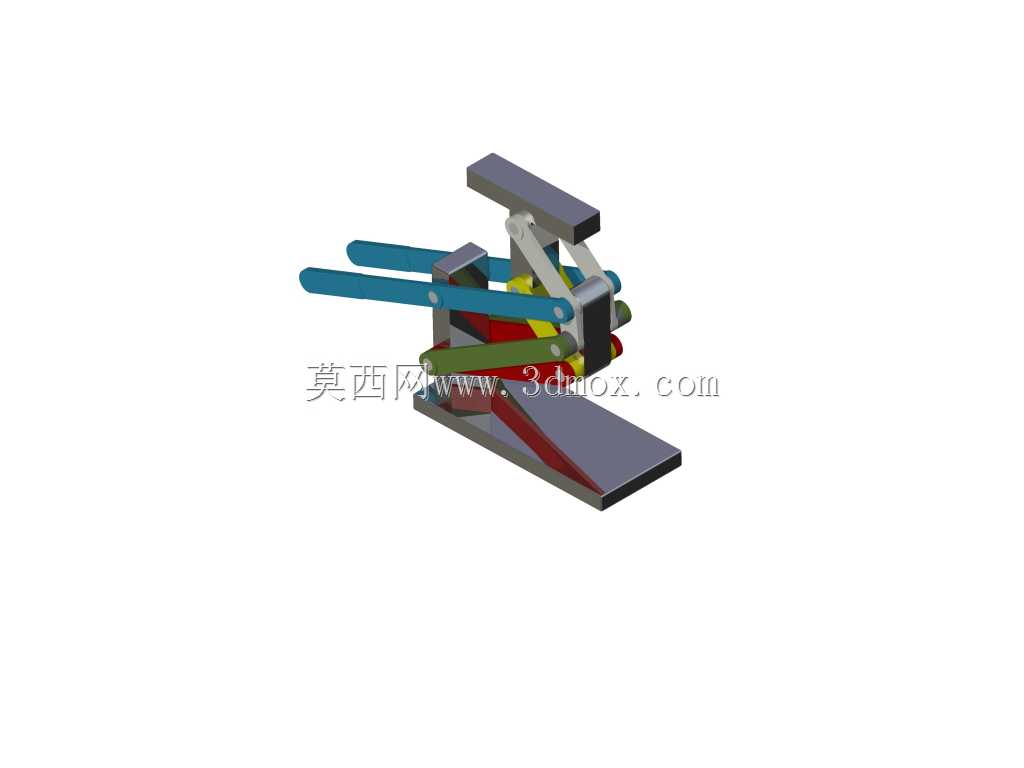

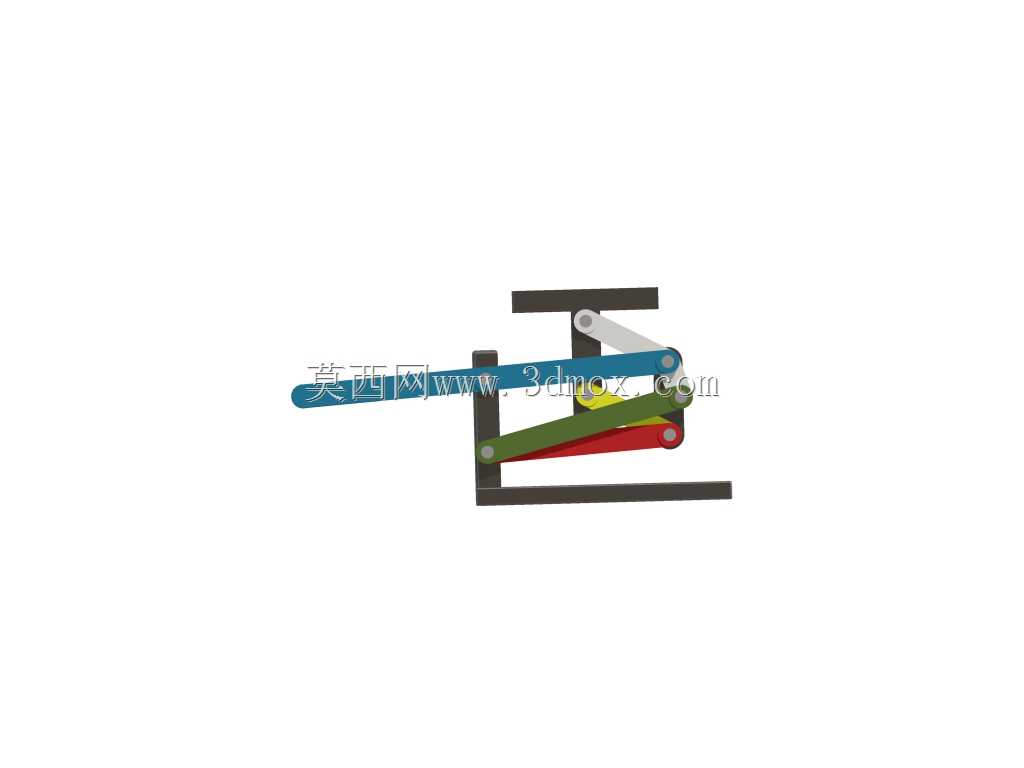

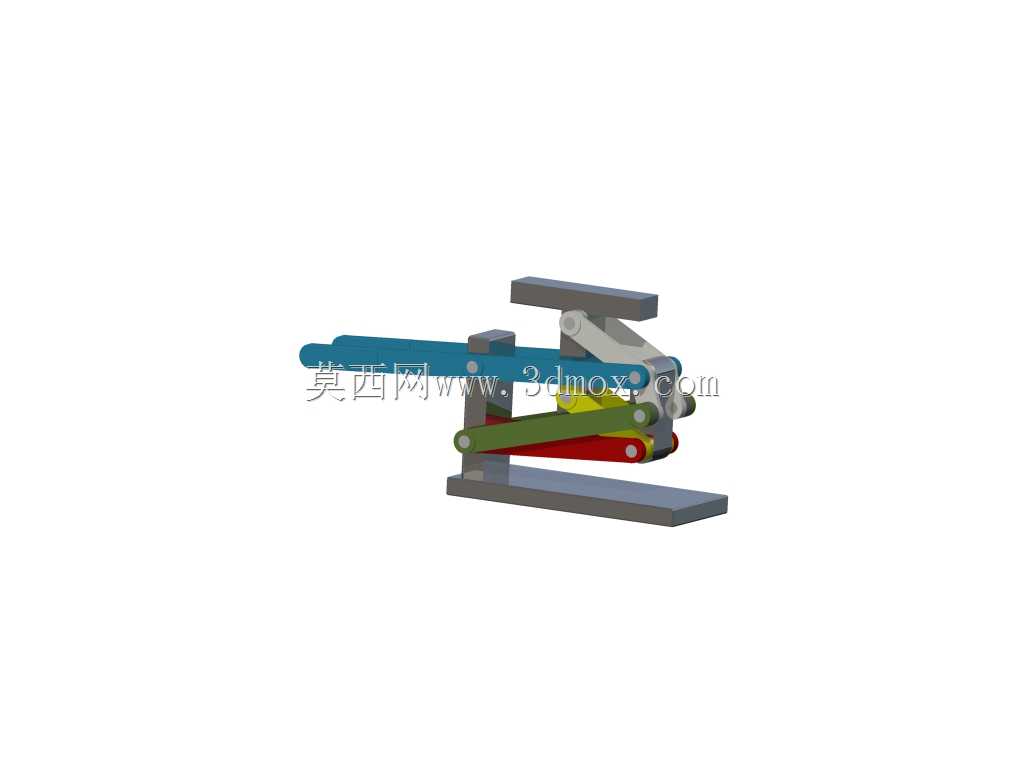

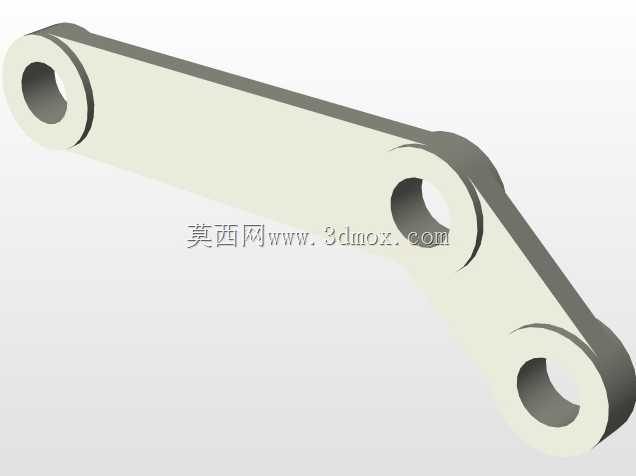

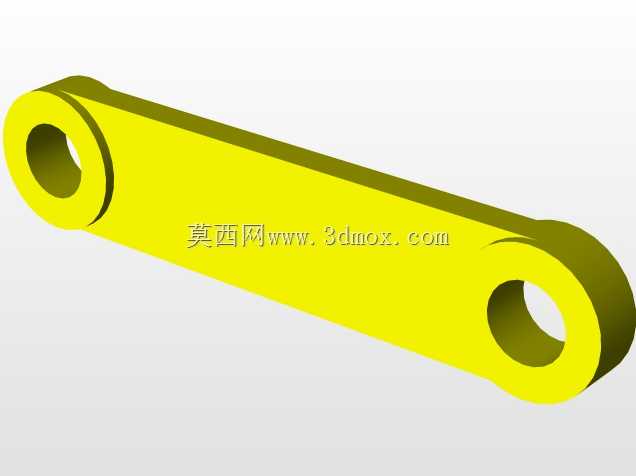

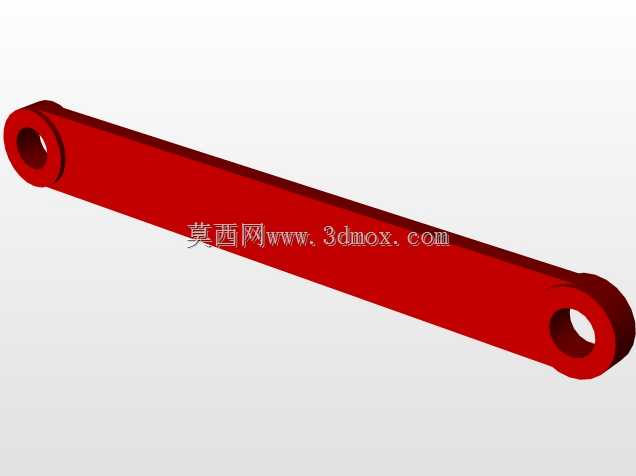

电梯传动用八连杆执行机构设计

该八杆机构主要应用于垂直升降电梯的门机传动、层门联动执行场景，也可适配小型升降平台的位移同步传动环节，核心作用是将原动件的旋转运动转化为执行端的定行程往复直线运动，相比传统四杆机构，其运动轨迹可控性更强，可在有限安装空间内实现更长的工作行程，同时降低传动过程中的死点冲击，适配电梯频繁启停的工况需求。从结构设计逻辑来看，该机构通过多组铰接连杆的长度配比优化，将固定基座作为安装基准，下层的主动摇杆接收驱动端的扭矩输入，通过中间连杆组的力传递，带动上层的执行摆杆完成预设角度的摆动，最终驱动末端的滑动构件完成平移动作，各铰接点均采用销轴配合耐磨衬套的连接形式，可降低长期往复运动下的铰接磨损量，延长机构的维护周期。安装边界方面，该机构整体采用扁平式布局设计，基座底部预留标准安装孔位，可直接固定在电梯门机的安装横梁上，整体厚度控制在较小范围内，不会占用电梯井道或轿厢的额外侧向空间，执行端的连接接口采用通用的销轴连接形式，可直接适配市面主流的电梯门挂板组件，无需额外加工转接件。功能特性上，该机构在运动行程的两端设置了缓动区间，通过连杆的运动死点临近位置的传动比变化，实现门体开关末端的减速效果，无需额外加装缓冲阻尼元件即可降低门体碰撞噪音，同时多连杆的力放大效应可降低驱动电机的输出扭矩要求，适配小功率驱动单元的配置需求。在实际选型适配过程中，设计人员可根据电梯门的开门宽度需求，调整对应连杆的长度参数，在不改变整体安装接口的前提下，适配800mm、900mm、1000mm等不同开门宽度的梯型，各连杆的受力截面经过强度校核，可承受门体运行过程中的风阻、卡滞等异常载荷，避免连杆变形导致的运动卡涩问题。机构的运动副均采用外露式设计，日常维护时可直接对铰接点加注润滑脂，无需拆解整体结构，降低后期运维的工作量，同时整体构件多采用板材冲压、型材切割工艺成型，加工难度低，批量生产时的成本控制优势明显，适合电梯配套厂商的规模化装配需求。
