手动商用橙子压榨设备结构设计

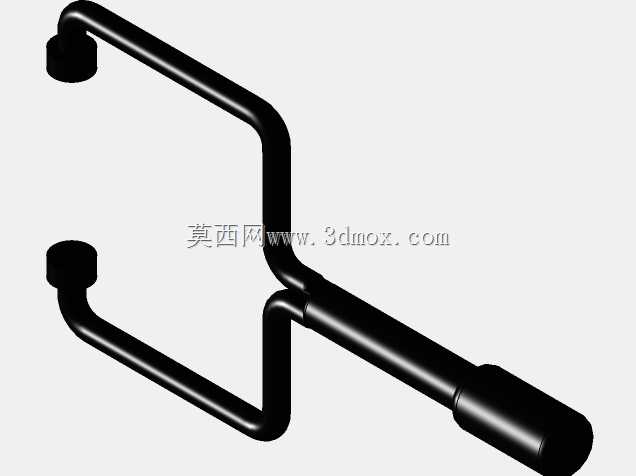

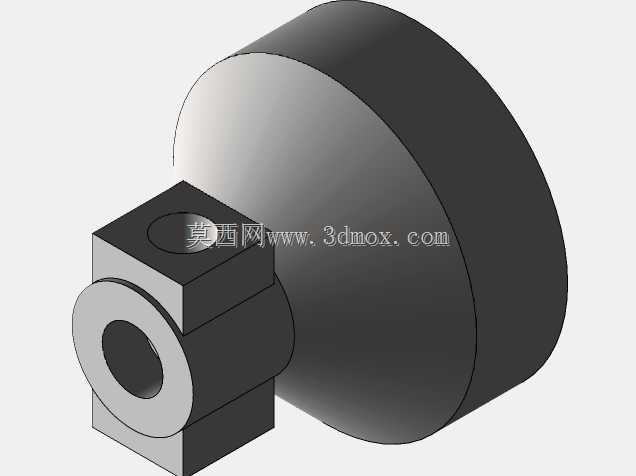

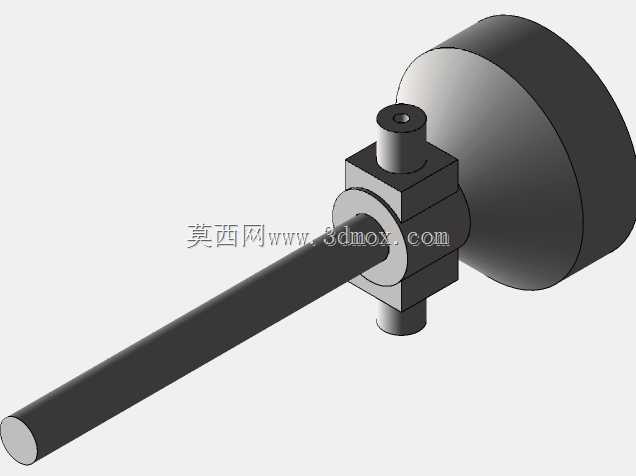

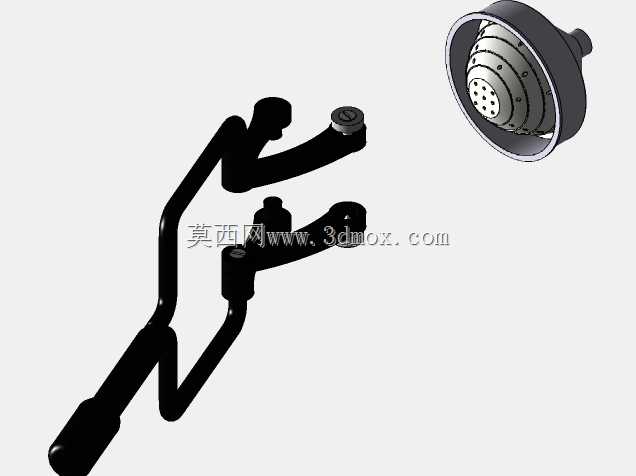

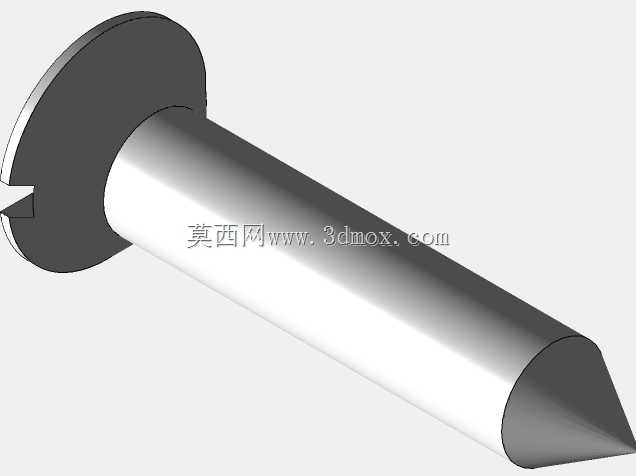

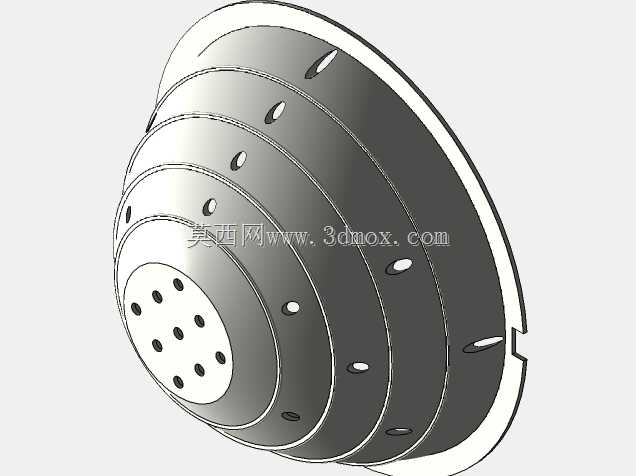

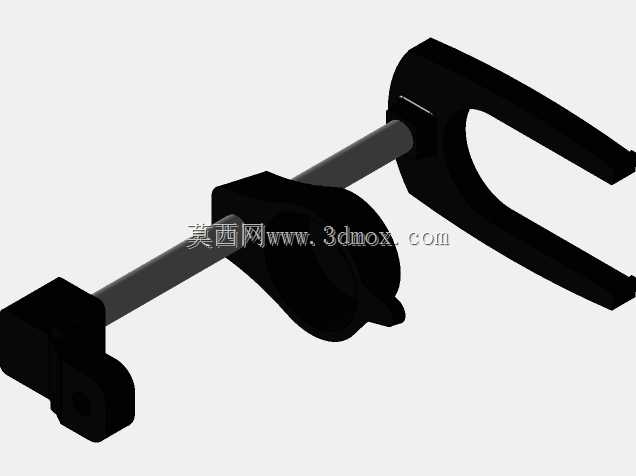

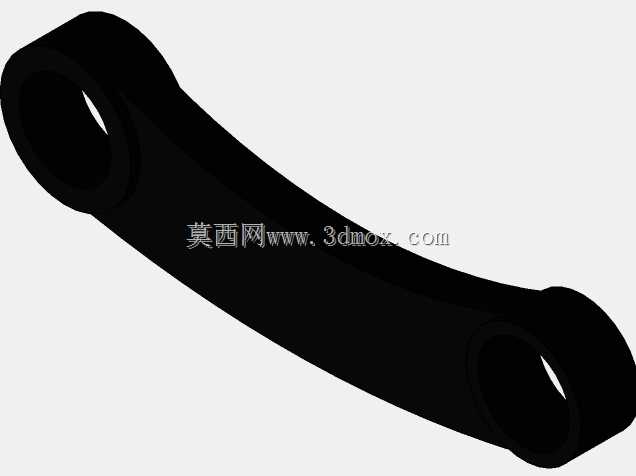

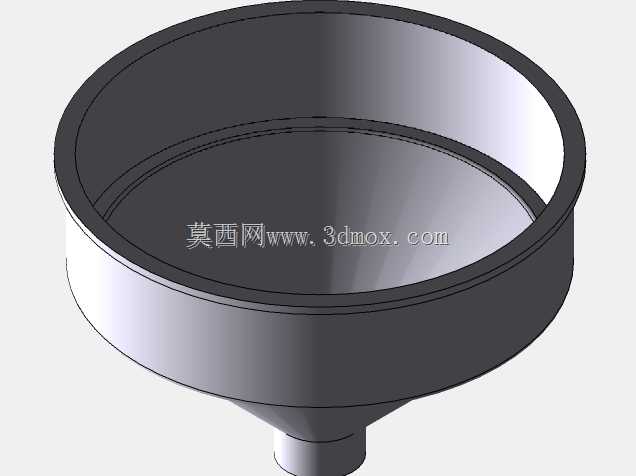

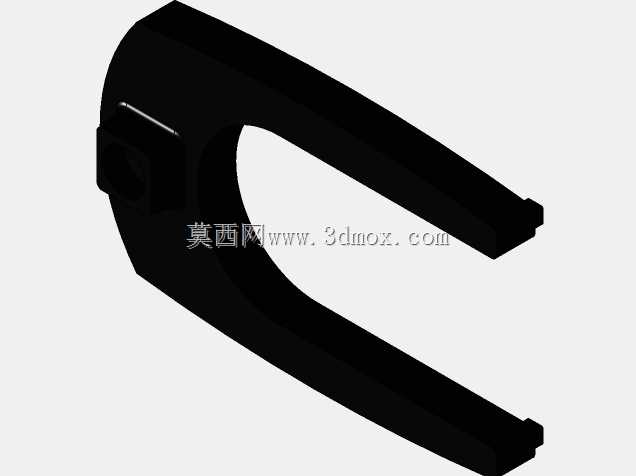

这款手动压榨设备主要面向鲜榨饮品门店、轻食餐厅、便民水果档口这类需要现场制作鲜榨橙汁的场景，相比电动榨汁设备，它无需外接电源，摆放不受供电点位限制，台面占用空间小，日常清洁维护难度低，很适合小体量经营场景的高频次鲜榨需求。设备整体采用立式杠杆施压结构，核心施压原理是通过加长手柄的力臂放大作用，将操作人员施加的下压力放大数倍后传递到压头部位，对半切开的橙子果面施加均匀的垂直压力，无需额外切削果瓤就能快速榨出果汁，出汁过程中果籽、果皮纤维会被下部的滤孔结构拦截，榨出的果汁无需额外过滤即可直接承接饮用。从结构设计逻辑来看，整机分为底座支撑、立柱导向、杠杆施压、压头滤盘四个核心模块，底座采用U型开式结构，两个支撑脚向外延伸形成稳定的支撑面，放置在常规操作台面时无需额外固定，施压过程中不会出现侧翻、移位的问题；立柱采用实心圆钢导向结构，压头上下运动过程中始终保持垂直姿态，不会出现偏载导致的压力损耗，也能避免压头偏磨滤盘的问题。杠杆组件采用双铰接点设计，手柄下压过程中压头的运动轨迹始终垂直向下，施压全程压力均匀作用在橙子截面上，不会出现果块滑移、汁水飞溅的情况。滤盘采用下沉式设计，边缘设置挡边结构，榨出的果汁会顺着滤盘的导流槽集中流出，不会从盘边溢出台面，滤盘上的滤孔采用上大下小的锥孔设计，榨取过程中果纤维不会卡在孔内，日常冲洗就能快速清理干净。从安装边界尺寸来看，整机高度适配常规商用操作台面的上方空间，放置后不会遮挡台面后方的置物架，底座的U型开口下方预留了足够的杯具放置空间，常规容量的接汁杯可以直接放在导流口下方承接果汁，无需额外垫高。整机所有与食材接触的部位都采用圆弧过渡设计，没有清洁死角，日常使用后拆开压头和滤盘就能完成全部清洁，不会残留果汁残渣滋生细菌。结构上没有易损的电子元器件，核心铰接部位采用耐磨销轴连接，长期高频使用也不会出现松旷、压力不足的问题，相比电动榨汁设备故障率更低，日常使用几乎没有维护成本。
