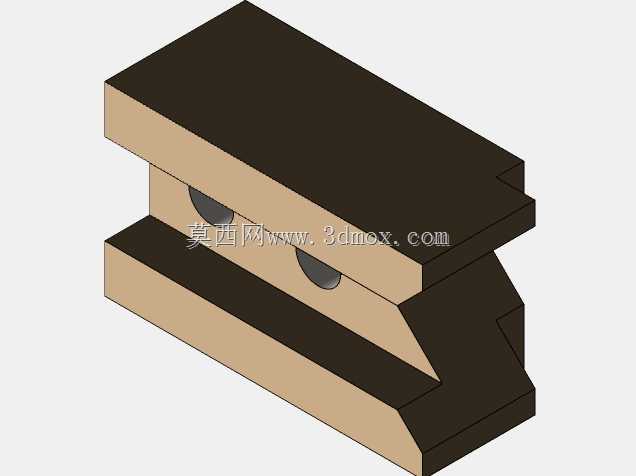

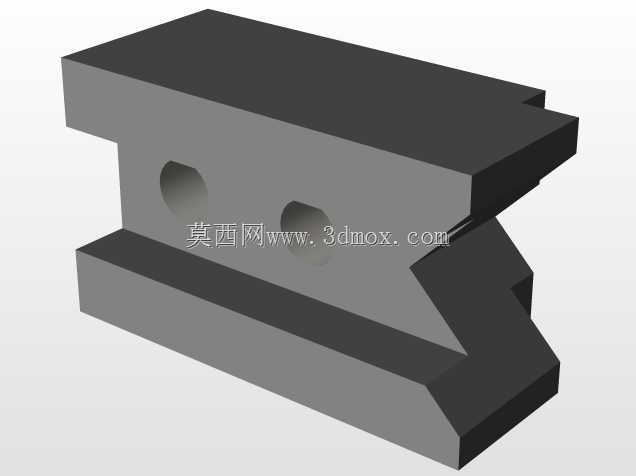

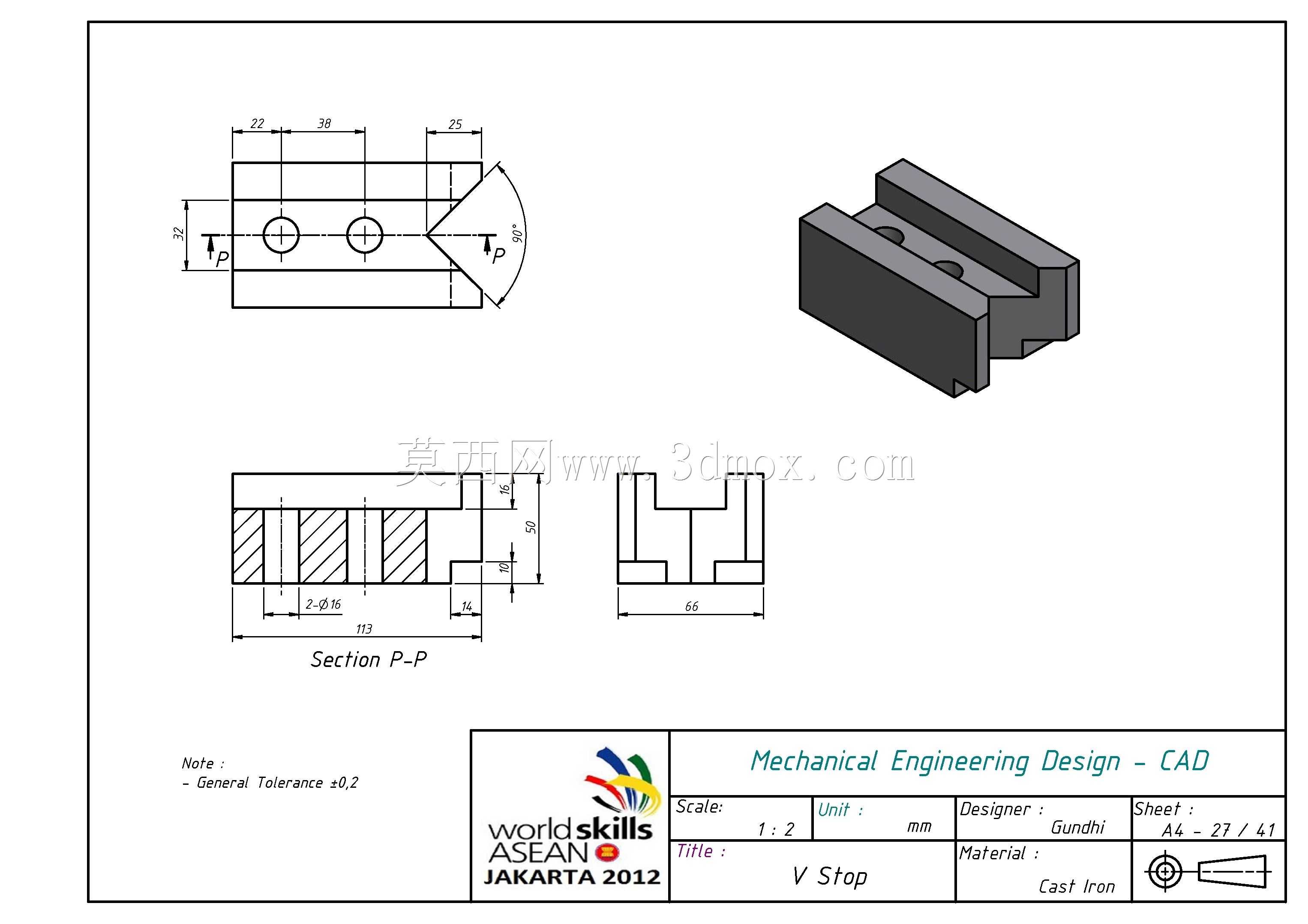

这类凹型结构件常见于各类工装夹具、非标自动化输送线以及小型专用机床的滑动导向工位,主要承担两个方向的功能:一是作为直线滑动副的承托导向基体,凹型槽的两个平行侧壁可直接与配套的凸型导轨面配合,限制滑动件除直线运动方向外的其余五个自由度,保证往复运动过程中不会出现偏摆、翘曲的问题;二是作为工位定位的硬限位块,当滑动件运行到设定行程终点时,块体端部的止挡面可直接承接运动部件的冲击载荷,避免驱动机构超程损坏。从结构设计逻辑来看,整体采用对称式矩形布局,主体截面为凹字形,槽宽与配套导轨的配合间隙控制在0.02-0.05mm之间,既保证滑动顺畅无卡滞,又能控制导向精度在合理范围内。块体顶面设置的两个沉孔为安装固定孔,沉孔深度可完全容纳内六角圆柱头螺钉的头部,保证安装后螺钉头不突出块体表面,不会干涉滑动件的正常运行;两个安装孔的孔距与设备安装基座的预制螺纹孔位完全匹配,安装时无需额外配做孔位,可直接实现快速换装。块体底部设置的两个对称凸台为定位止口,安装时可卡入基座的定位槽内,承担安装过程中的预定位作用,避免拧紧紧固件时块体出现偏移,同时可承受滑动过程中传递到块体的横向剪切力,降低连接螺钉的受力负荷,提升整体连接可靠性。在实际选型应用时,需要注意块体的总宽度不能超过安装基座的有效支撑宽度,凹型槽的深度要大于配套导轨的导向面高度,避免滑动过程中出现导轨脱槽的问题;块体的总长度要结合实际行程长度设置,保证滑动件在全行程范围内都有足够的导向支撑长度,不会出现悬臂受力的情况。这类零件通常采用45号钢调质处理后加工,导向面经过精铣后表面粗糙度可达到Ra1.6,能满足中低速、中等载荷工况下的长期使用需求,部分高负载工况下还会在导向面镶嵌淬火钢板,进一步提升耐磨性能,延长零件的更换周期。
- 上一篇:斜撑式L型安装轴承支撑座结构
- 下一篇:赛车改装专用三辐运动转向盘结构设计
- 全部评论(0)
- 模板大小: 861.63 KB
- 售价:5金币
- 下载次数: 37
- 系统要求: Rendering,Autodesk Inventor,Rendering,STEP / IGES,Rendering
- 软件分类: 通用机械零部件
