锅炉水系统实训教学装置结构设计

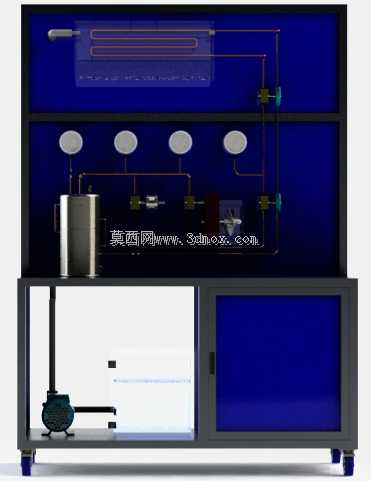

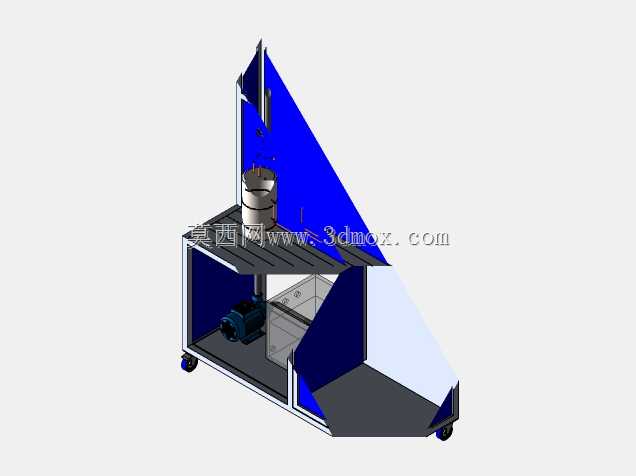

这套实训装置的设计初衷，是面向职业院校、企业岗前培训的暖通与锅炉运维实操场景，解决传统理论教学无法直观展示水系统循环逻辑、管路连接关系、部件运行状态的痛点。整套装置采用框架式落地结构，主体支撑框架选用标准工业铝型材拼接，底部配置可调脚轮与固定支脚，既满足实训室内灵活移位的需求，也能在实操演示时保证设备稳定性，安装时需预留前后各八百毫米的操作空间，侧面预留三百毫米的管线检修通道，整体占地尺寸适配常规实训教室的工位排布。装置上层区域布置锅炉受热面模拟段，采用透明可视化护板封装内部盘管结构，可直观展示水在受热环节的流道走向，盘管接口处配置截止阀与流量调节构件，可模拟不同开度下的管路阻力变化。中层操作面板区域横向排布四块压力表，分别对应给水段、换热段、回水段、出水段的压力检测点位，管路采用紫铜管弯折成型，所有连接点位采用卡套式接头，既保证密封性能，也方便实训过程中拆解、重组管路连接逻辑，面板左侧配置立式储水罐，承担系统缓冲、蓄水、气水分离的功能，罐体侧面设置液位观测管，可实时显示系统储水量变化。下层区域分为两个功能舱，左侧为动力舱，内置离心式水泵与配套管路阀组，水泵进出口配置软连接构件减少运行振动传递，旁边预留透明水箱作为系统补水、排水的可视化单元，可直观观察水泵吸水、排水的动态过程；右侧为封闭舱体，用于收纳电气控制元件与备用管路配件，避免实训过程中无关部件外露造成安全隐患。设计过程中特意将所有管路、阀件、仪表都布置在可视范围内，没有隐藏式结构，学员可直观梳理整个锅炉水系统的循环路径：从水箱补水经水泵增压后，进入换热盘管模拟受热过程，依次经过各段压力检测点位，最终完成循环或排水操作。每个阀件的操作端都预留足够的扳手操作空间，仪表安装高度适配站立操作的视线高度，不需要弯腰或踮脚即可读取数值、操作阀门，完全贴合实训教学的人机工程需求。管路排布时特意做了分层走管设计，不同功能段的管路采用不同走向区分，避免管线交叉遮挡视线，所有转弯处采用圆弧弯折减少流体阻力，也更贴近实际工业锅炉水系统的管路施工规范，学员在拆装练习时可直接掌握工业现场的管路布置逻辑。
