水冷式冷水机教学实训装置结构设计

　　这套水冷式冷水机训练装置，核心定位是职业院校制冷、暖通、机电类专业的实操教学载体，同时也可作为企业新员工制冷系统运维培训的实操教具，区别于工业量产的商用冷水机组，其结构设计完全围绕教学演示、故障模拟、实操训练的核心需求展开，没有过度追求工业场景下的极致紧凑布局，反而刻意将核心管路、元件做了可视化处理，方便学员直观观察系统构成。

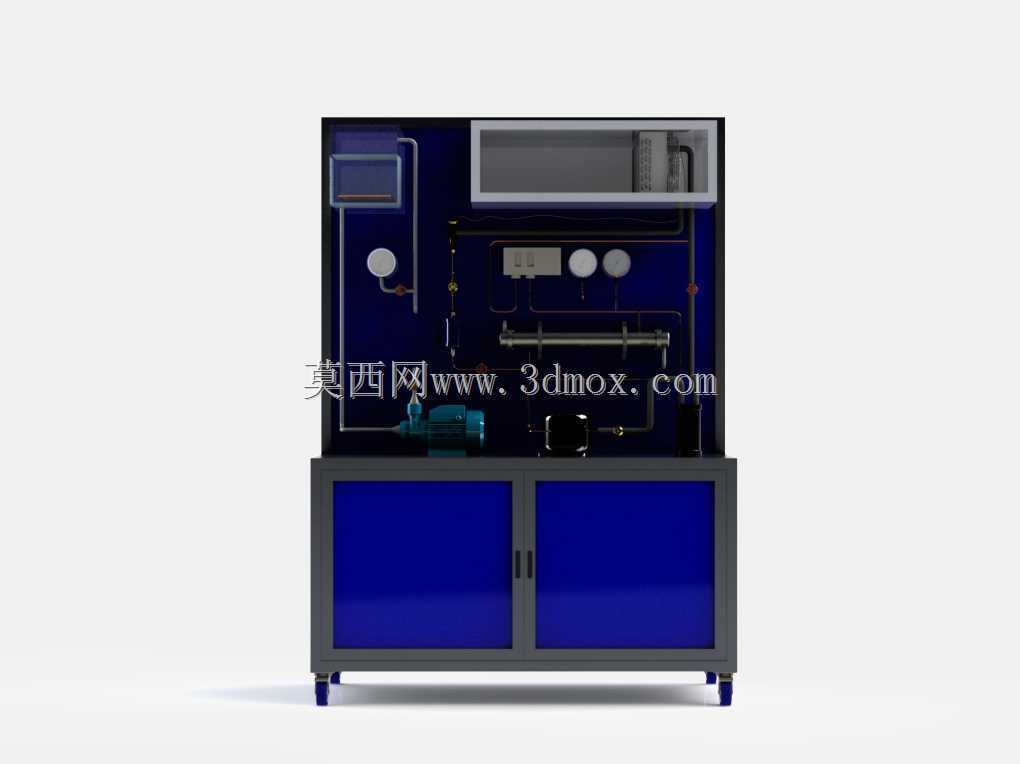

　　从实际应用场景来看，该装置可覆盖制冷原理认知、管路连接实操、冷媒充注训练、常见故障排查、运行参数调试等多个教学模块，学员无需进入工业生产现场，就能在教室内完成冷水机全流程的操作训练，规避了工业现场实操的安全风险，也解决了商用设备结构封闭、内部元件难以观察的教学痛点。装置下部采用双开门柜体结构，柜体内部预留了充足的走线、储放空间，可放置实训用的工具、检测仪表、备用配件，柜体底部配置可调式支撑脚，既可以在不平整的实训地面调整设备水平度，也能避免柜体底部直接接触地面受潮，延长设备使用寿命。

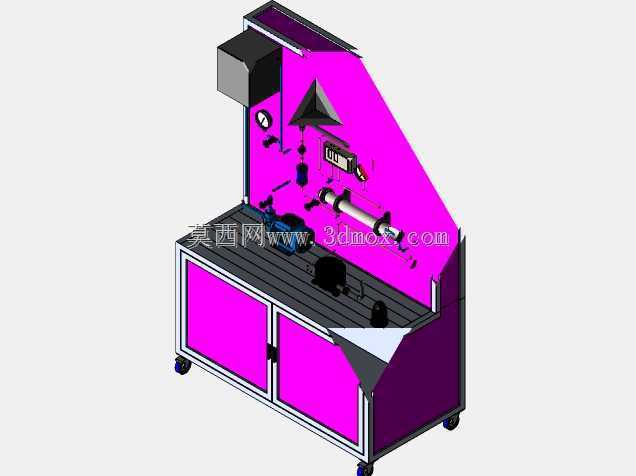

　　上部实训操作区采用深蓝色背板作为管路安装载体，所有制冷管路、检测元件、执行部件均明装在背板正面，没有做封闭遮挡：从管路布局来看，冷媒管路沿背板做规整排布，依次连接压缩机、冷凝器、节流装置、蒸发器四大核心制冷部件，管路上预留了压力检测接口、温度检测点，学员可以方便地连接压力表、测温仪，实时读取系统运行的高低压参数、各节点温度数据，验证制冷循环的理论参数。背板上还集成了水流指示装置、压力显示表、电气控制模块，其中控制区域设置了独立的显示屏，可实时显示系统运行的水温、水压、运行状态等参数，也支持参数设置、故障模拟操作，教员可以通过后台设置冷媒泄漏、管路堵塞、水泵故障等常见问题，让学员独立完成故障排查与处理训练。

　　从设计思路上看，这套装置没有照搬工业冷水机的集成式外壳设计，而是采用框架式支撑结构，整体外框架采用标准工业铝型材拼接，加工装配难度低，后期维护更换部件也无需复杂的钣金加工，适配教学场景下高频次拆装、反复操作的使用需求。设备的安装边界需要考虑实训场地的布局要求：设备正面需预留至少1.2米的操作空间，方便学员站立操作、多人同时观察实训过程，背部需预留0.5米以上的检修空间，方便后期维护管路、更换电气元件，设备两侧无需预留大空间，可多台并排布置在实训教室内，提升场地利用率。

　　功能特性上，这套装置完整还原了工业水冷式冷水机的全部运行逻辑：可实现冷却水循环、制冷循环、水温自动控制、过载保护、高低压保护等全功能，和工业设备的运行逻辑完全一致，学员在装置上掌握的操作技能，可以直接迁移到实际工业冷水机的运维工作中。同时装置做了教学适配的安全优化：所有带电部件均做了绝缘防护，管路高温区域做了防烫标识与隔离处理，旋转部件（如冷却风机、水泵电机）加装了防护网，避免实操过程中发生安全事故。柜体的柜门采用带锁结构，非实训状态可以锁闭，避免无关人员随意触碰内部元件造成损坏。

　　在结构细节处理上，管路的固定采用标准管卡，沿背板规则排布，既保证管路固定牢固，也方便学员拆装练习管路连接；电气线路沿框架侧边的线槽布置，强弱电分离走线，避免信号干扰，也符合电气安装的规范要求，学员在实操过程中可以同步学习电气布线的行业规范。装置的水冷系统预留了外接冷却水的接口，既可以使用自带的小型冷却水循环单元完成独立实训，也可以接入实训场地的集中冷却水系统，适配不同场地的实训条件。
