圆柱螺旋压缩弹簧结构设计与动画实现方案

圆柱螺旋压缩弹簧是机械传动、缓冲减震场景中应用最广泛的弹性元件之一，从日常家电的按键复位结构，到工业设备的缓冲限位机构，再到重型装备的减震支撑系统，都能见到这类零件的身影。在做这类弹簧的三维结构设计时，首先要明确实际工况下的载荷边界，包括预压状态下的初始载荷、工作行程内的最大载荷、极限压缩状态下的并圈载荷，这些参数直接决定弹簧丝径、中径、有效圈数的核心尺寸取值。

设计过程中要优先考虑安装边界的约束，弹簧两端的支撑圈数通常取1到2.5圈，端部磨平的结构要保证支撑面与弹簧轴线的垂直度，避免安装后出现偏载，导致弹簧工作过程中发生侧向弯曲，提前出现疲劳失效。弹簧的节距设计要兼顾刚度要求与并圈间隙，有效圈部分的节距要均匀，保证压缩过程中各圈的变形量一致，避免局部应力集中。自由长度的取值要匹配安装空间的预压量要求，预压量通常取总变形量的10%到15%，防止设备运行过程中弹簧出现松动异响。

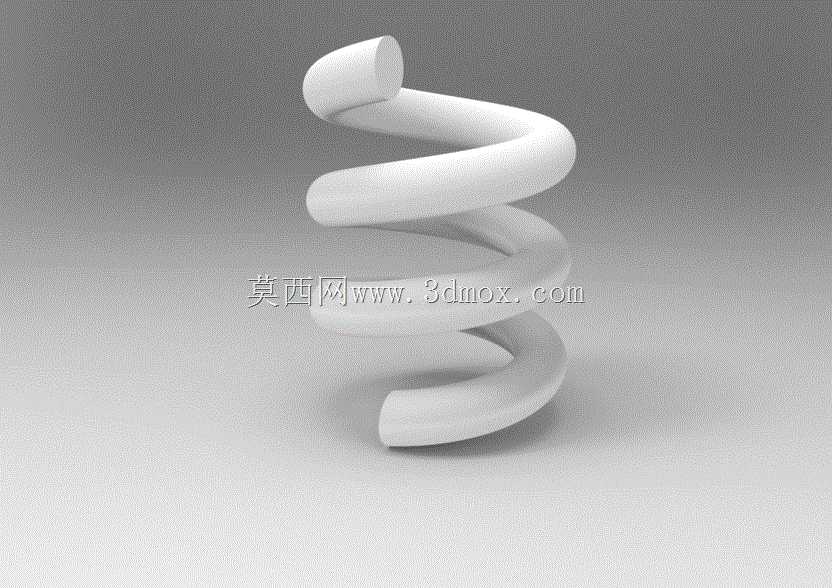

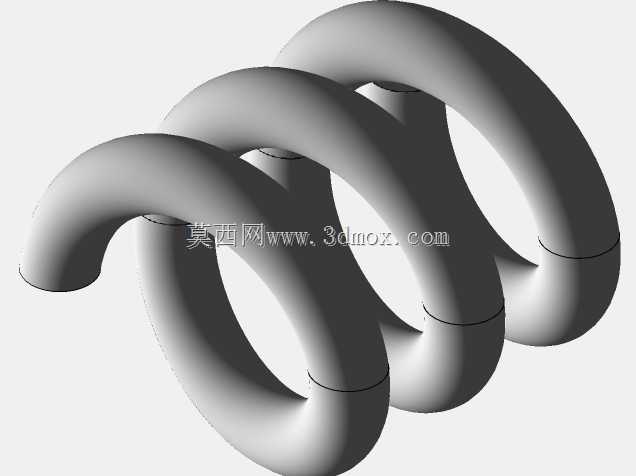

在做弹簧的动画演示设置时，要贴合实际工作的运动逻辑，压缩过程中弹簧丝的截面沿螺旋路径做轴向位移，同时要保证螺旋升角随压缩量变化的合理性，不能出现模型穿模或者螺旋线失真的问题。做渲染动画时要注意弹簧表面的质感表现，金属弹簧的表面粗糙度、反光特性要匹配实际加工工艺，比如冷卷弹簧的表面氧化层、喷丸处理后的哑光质感，都要在材质设置中有所体现，让动画演示更贴近真实零件的视觉效果。

这类弹簧的选型设计还要考虑工作环境的影响，比如高温环境下要选用耐高温的合金弹簧钢，腐蚀环境下要做表面防腐处理或者选用不锈钢材质，疲劳载荷工况下要对弹簧丝做喷丸强化处理，提升零件的使用寿命。在装配结构中，弹簧通常要配套导杆或者导套使用，导杆与弹簧内径的间隙要控制在合理范围，间隙过小会出现摩擦卡滞，间隙过大则会导致弹簧失稳弯曲，一般单边间隙取弹簧中径的1%到2.5%比较合适。弹簧的两端固定方式也要根据安装场景选择，比如两端并紧磨平的结构适合平面安装，带挂钩的拉伸弹簧适合挂接固定，扭转弹簧则要匹配转轴的安装尺寸。
