辐板式直齿圆柱齿轮结构设计方案

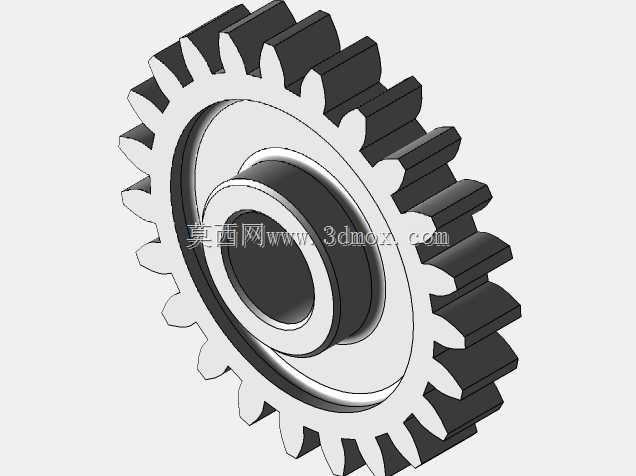

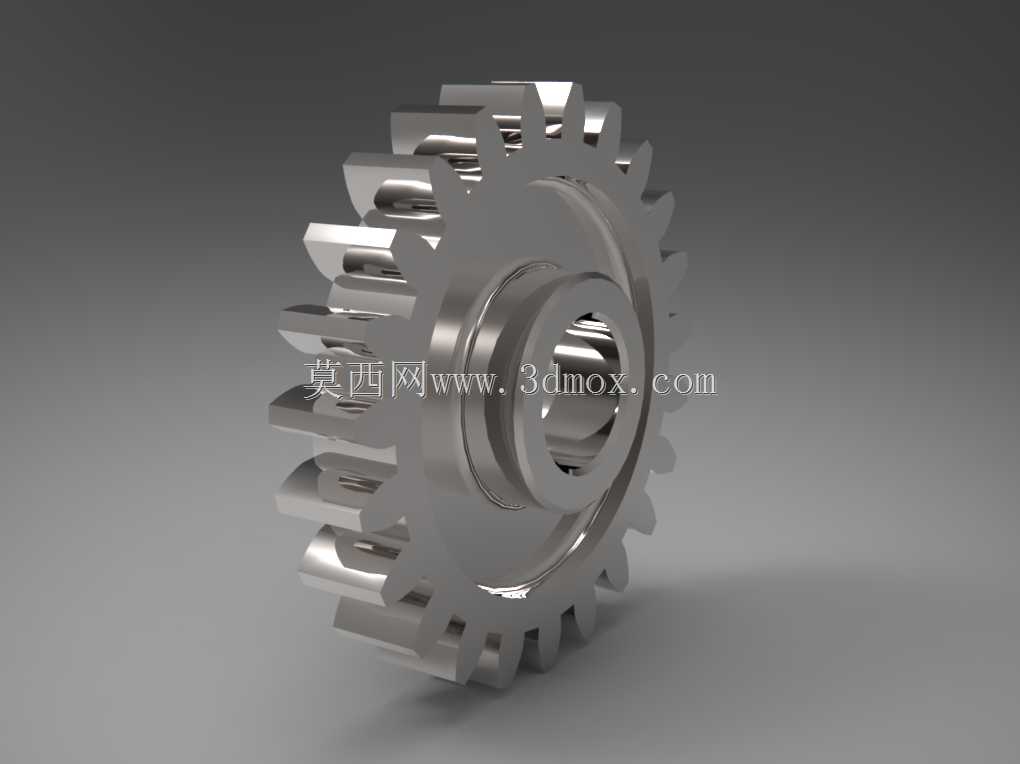

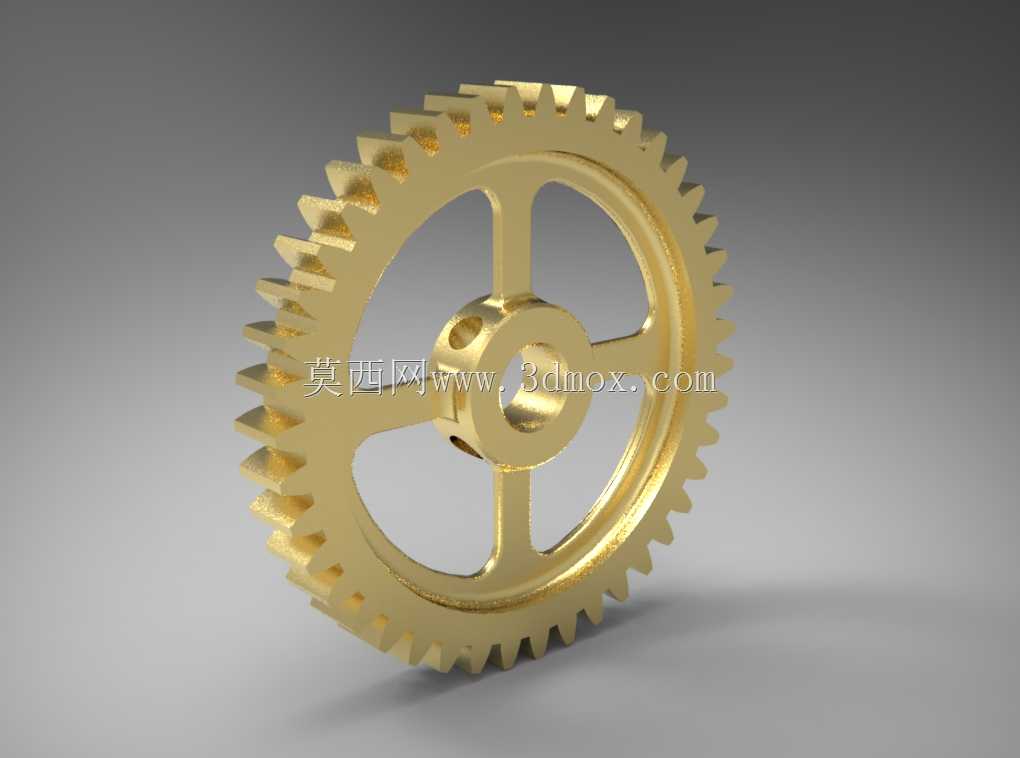

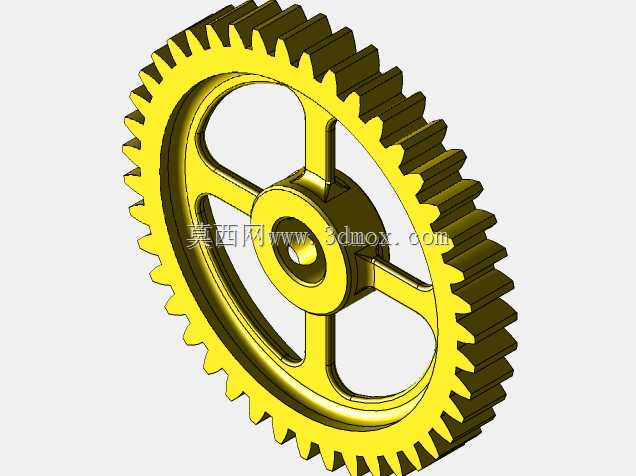

这类辐板式直齿圆柱齿轮，是中等载荷动力传递场景里应用最广的传动构件，常见于轻工输送线、小型机床进给箱、农用机械传动组、通用减速单元这类对传动平稳性有要求、安装空间受限的工况中。不同于实心齿轮的厚重结构，辐板设计在保证轮体刚性的前提下大幅削减了整体重量，降低了传动轴的转动惯量，设备启停阶段的冲击载荷能得到有效缓冲，长时间高速运转时的轮体动平衡表现也更稳定。从实际安装边界来看，中心轮毂的内孔尺寸需要与配合轴径做公差匹配，通常选用H7/k6的过渡配合，键槽位置要对应轴上键槽的周向角度，避免装配时出现错位；轮毂的轴向长度要略大于配合轴段的长度，保证锁紧螺母或轴端挡圈能完全压紧，不会出现运转时的轴向窜动。轮缘部分的齿宽需要比啮合配对齿轮宽出2到3毫米，抵消装配时的轴向安装误差，保证全齿宽都能参与啮合，避免局部齿面过载出现点蚀失效。设计过程中，齿形参数的确定要先匹配传动比要求，模数选取需要结合传递扭矩核算齿根弯曲强度，避免重载工况下出现断齿问题；齿顶高系数、顶隙系数选用标准值，保证和标准齿条刀具的加工适配性，不需要定制特殊刀具就能完成滚齿或插齿加工，降低生产制造成本。辐板上的减重孔均匀分布在节圆附近的位置，孔边做圆角过渡避免应力集中，四个辐条的截面尺寸经过抗弯强度校核，传递额定扭矩时不会出现辐板变形。齿面的粗糙度要求控制在Ra1.6以内，减少啮合时的摩擦损耗，轮毂内孔和端面的垂直度公差要控制在0.02毫米范围内，保证装配后轮齿的径向跳动量符合精度要求，运转时不会出现周期性的啮合异响。实际选型替换时，要注意核对安装中心距，确认齿顶圆直径不会和周边的箱体壁、相邻传动件发生运动干涉，轮体的轴向投影范围要完全处于箱体的储油腔内部，保证齿轮运转时能带起润滑油实现齿面润滑，避免干摩擦导致的齿面快速磨损。
