教学演示用六缸径向活塞动力装置

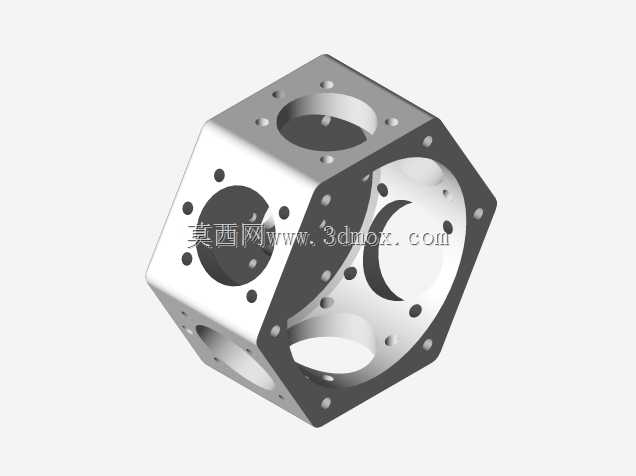

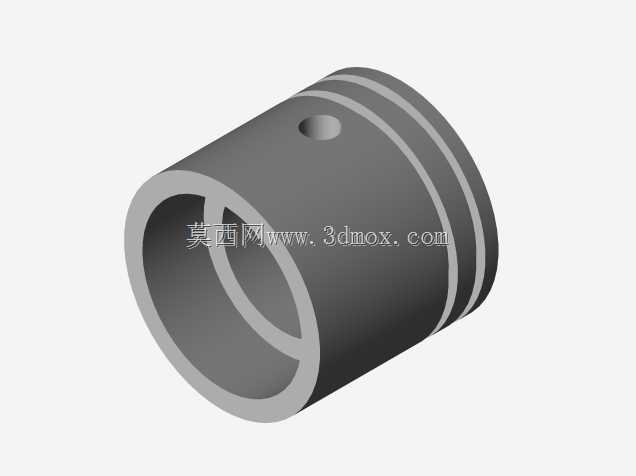

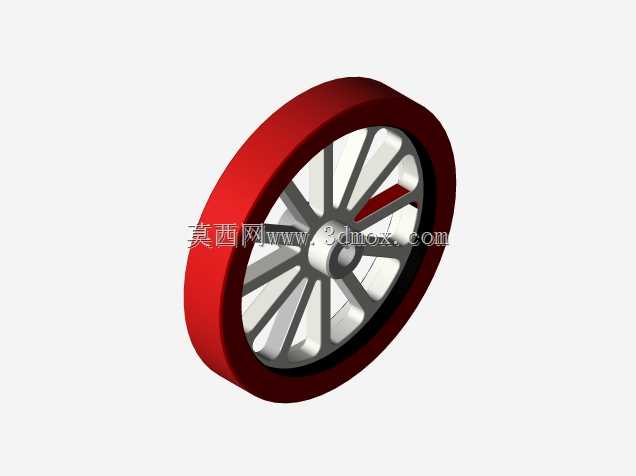

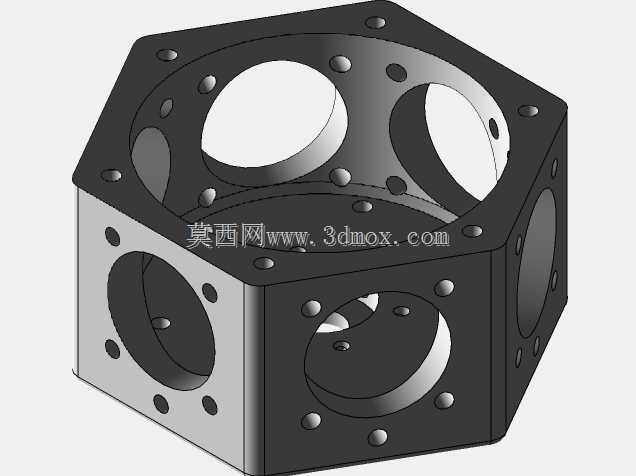

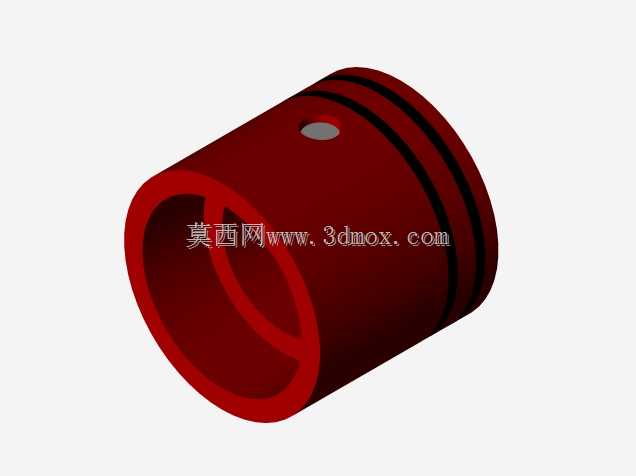

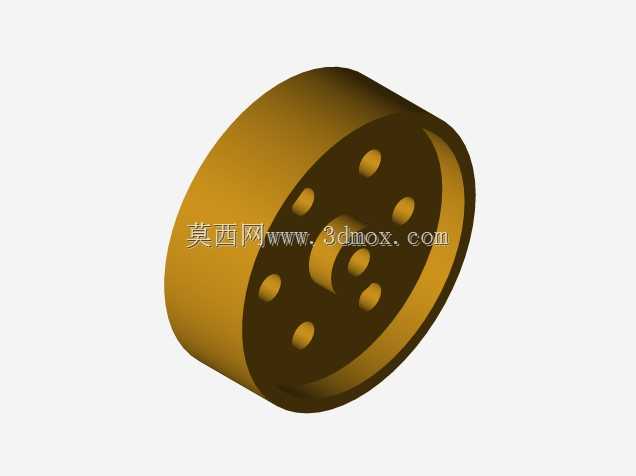

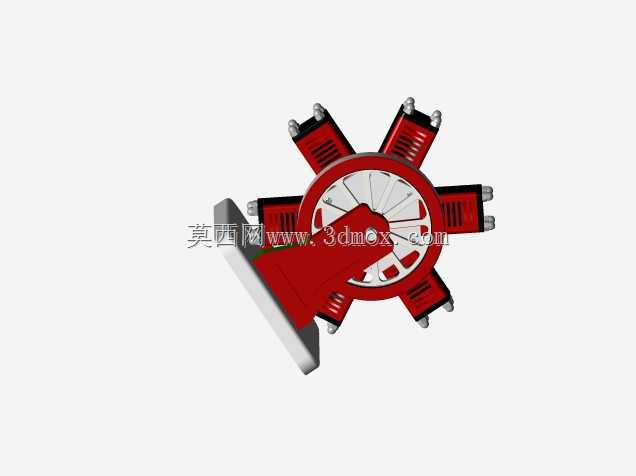

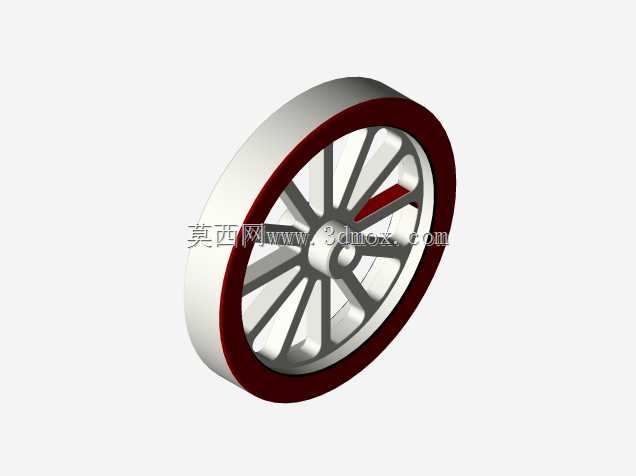

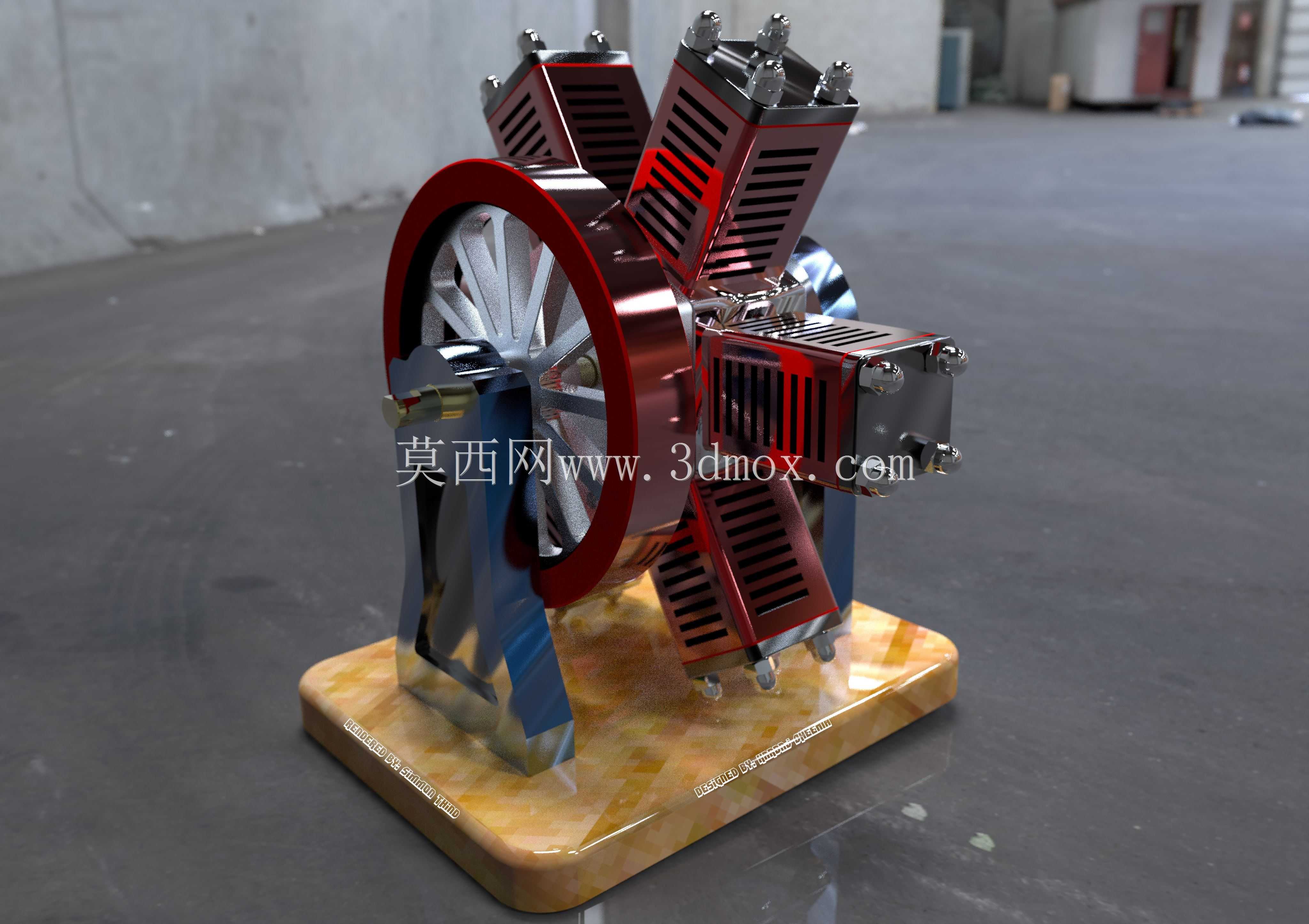

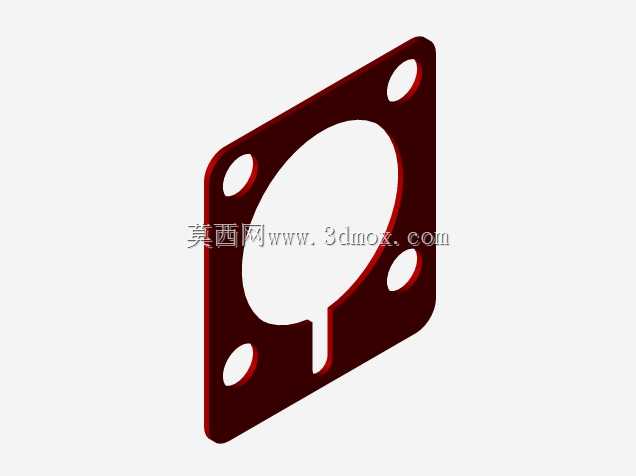

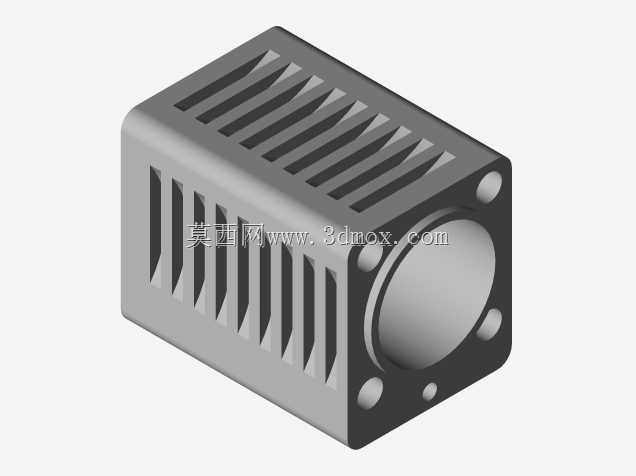

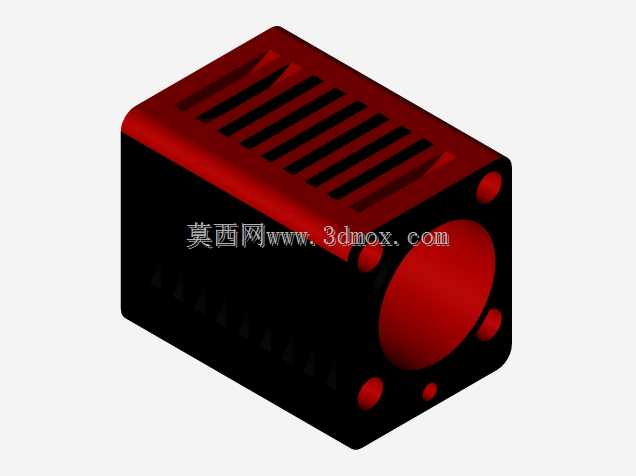

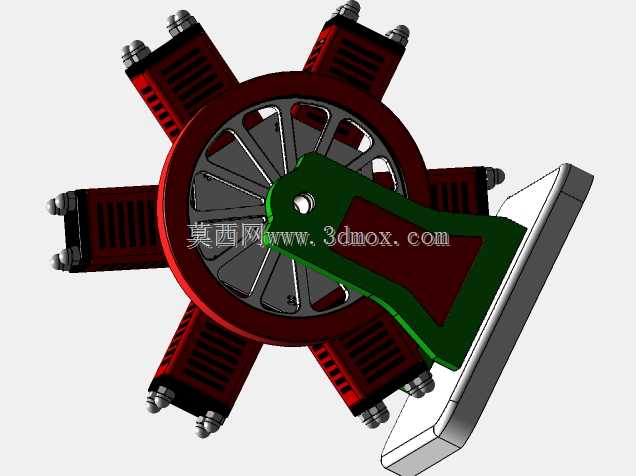

这款六活塞径向排布的动力装置，最初面向院校机械类专业的项目教学场景开发，可直接用于内燃机原理课程的实体结构演示，帮助学习者直观理解星形动力单元的曲柄连杆配合逻辑、配气机构布局与动力输出路径，也可作为小型动力试验台架的原理验证载体，适配小排量动力输出的轻型设备改装需求。从结构设计逻辑来看，六个活塞缸以输出轴为中心呈放射状均匀排布，相比直列或V型排布的同排量动力单元，径向布局能大幅缩短曲轴的轴向尺寸，让整体动力单元的重心更靠近输出端，降低动力传递过程中的轴系挠度，同时各缸工作时的往复惯性力可沿径向相互抵消一部分，减少整机运行时的振动量级，不需要额外加装大质量平衡块就能获得不错的运行平顺性。设计过程中优先考虑了结构的可拆解性，每个气缸的散热鳍片、缸头紧固件、连杆与曲轴的连接位都做了独立分件，教学演示时可逐缸拆解展示内部活塞环、连杆轴瓦的配合关系，底座采用带安装定位槽的承托结构，预留了四个标准固定孔位，可直接固定在教学试验台或小型移动机架上，安装边界适配常规桌面试验台的尺寸范围，不需要额外定制转接支架。从功能特性上，该结构保留了径向发动机的核心配气逻辑，缸头的进排气通道布局与实际航空用星形发动机保持一致，前端的飞轮结构做了可视化处理，转动时可清晰观察到曲轴带动六个活塞依次完成进气、压缩、做功、排气冲程的全过程，缸体外部的散热鳍片按照实际风冷发动机的散热需求排布，可模拟风冷工况下的气流走向，帮助学习者理解径向动力单元的散热设计逻辑。这类径向活塞结构除教学场景外，早年也广泛应用于轻型航空动力、小型摩托艇动力单元上，其紧凑的径向结构能在较小的体积内容纳更多气缸，获得更高的功率重量比，这款演示模型完全还原了实际机型的尺寸比例，各运动部件的配合间隙按照实际装配公差做了模拟，可用于验证径向发动机的曲柄连杆运动干涉情况，为同类型小型动力装置的结构优化提供直观的参考依据，也可作为机械原理课程的课程设计参考样例，帮助学生掌握多缸往复式动力装置的布局设计方法。
