V型八缸内燃机核心传动结构展示

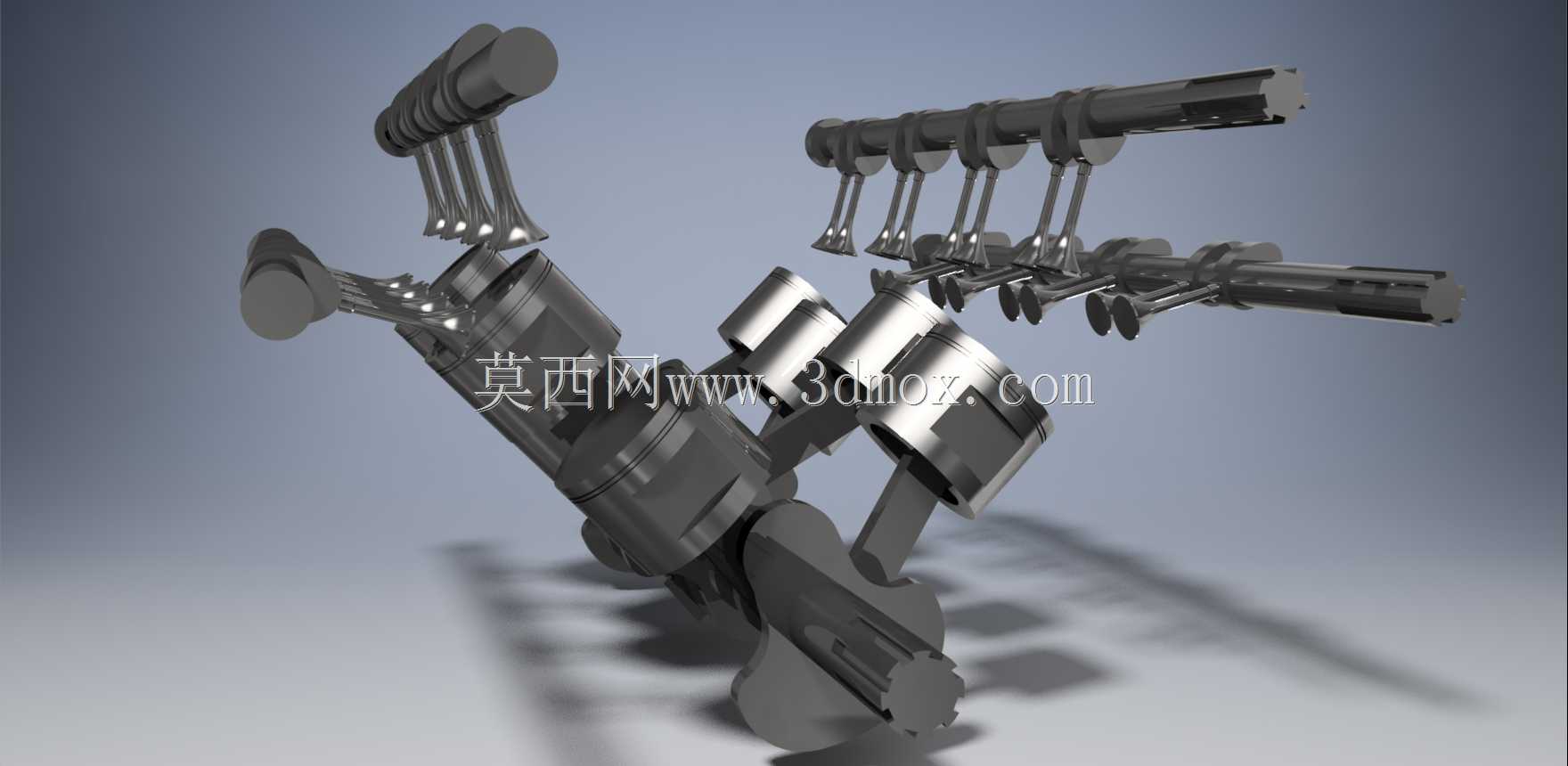

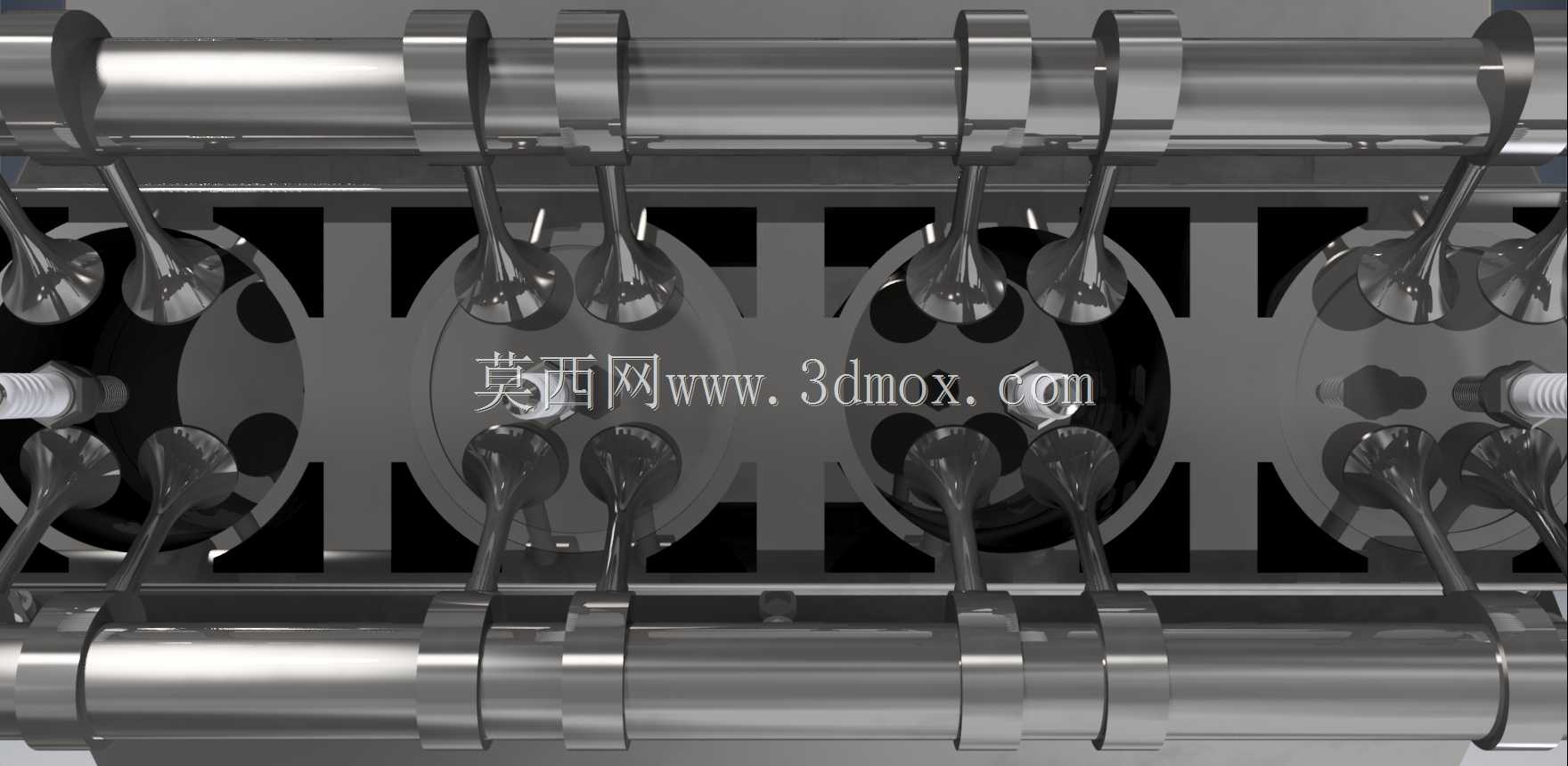

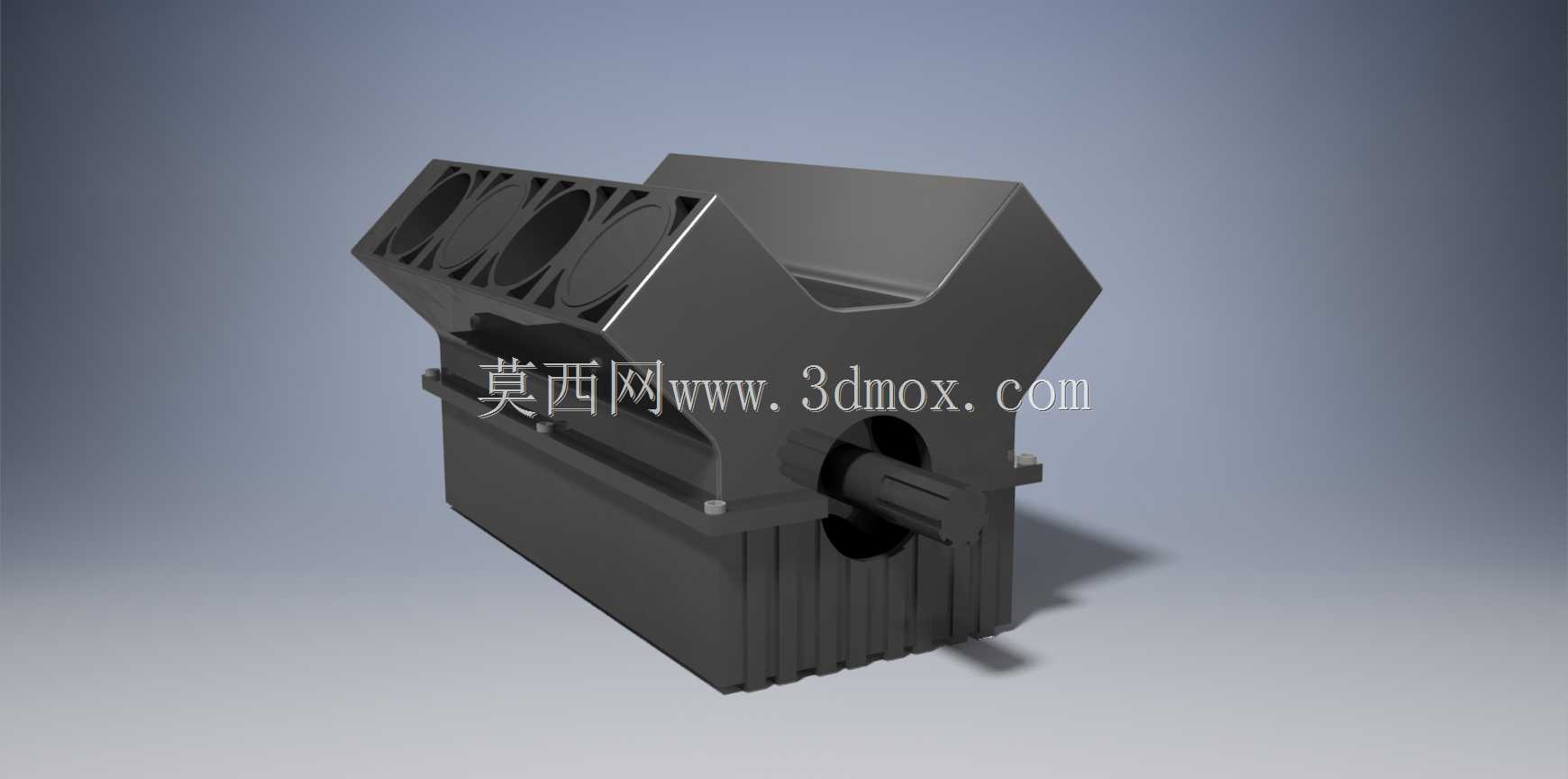

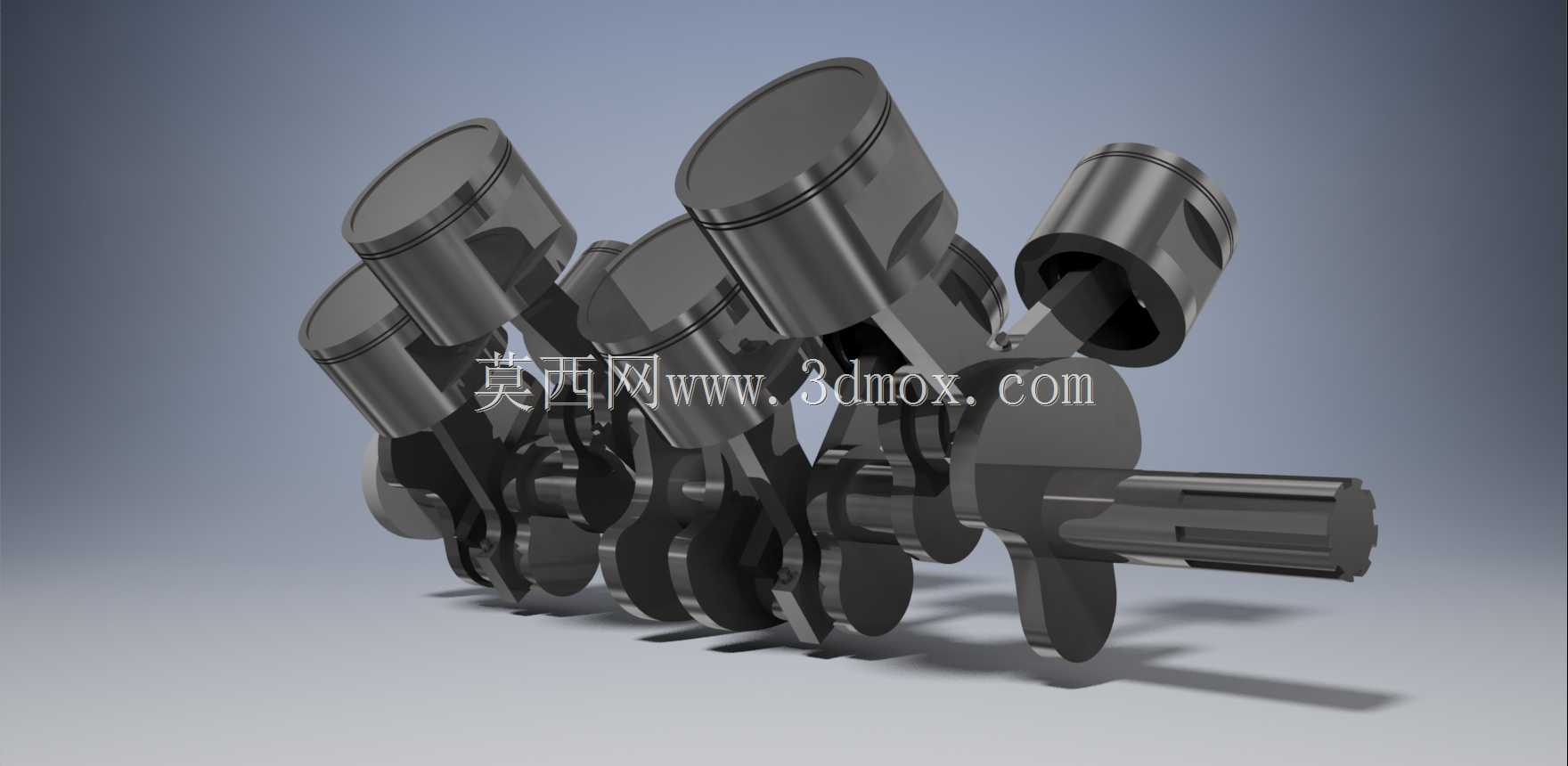

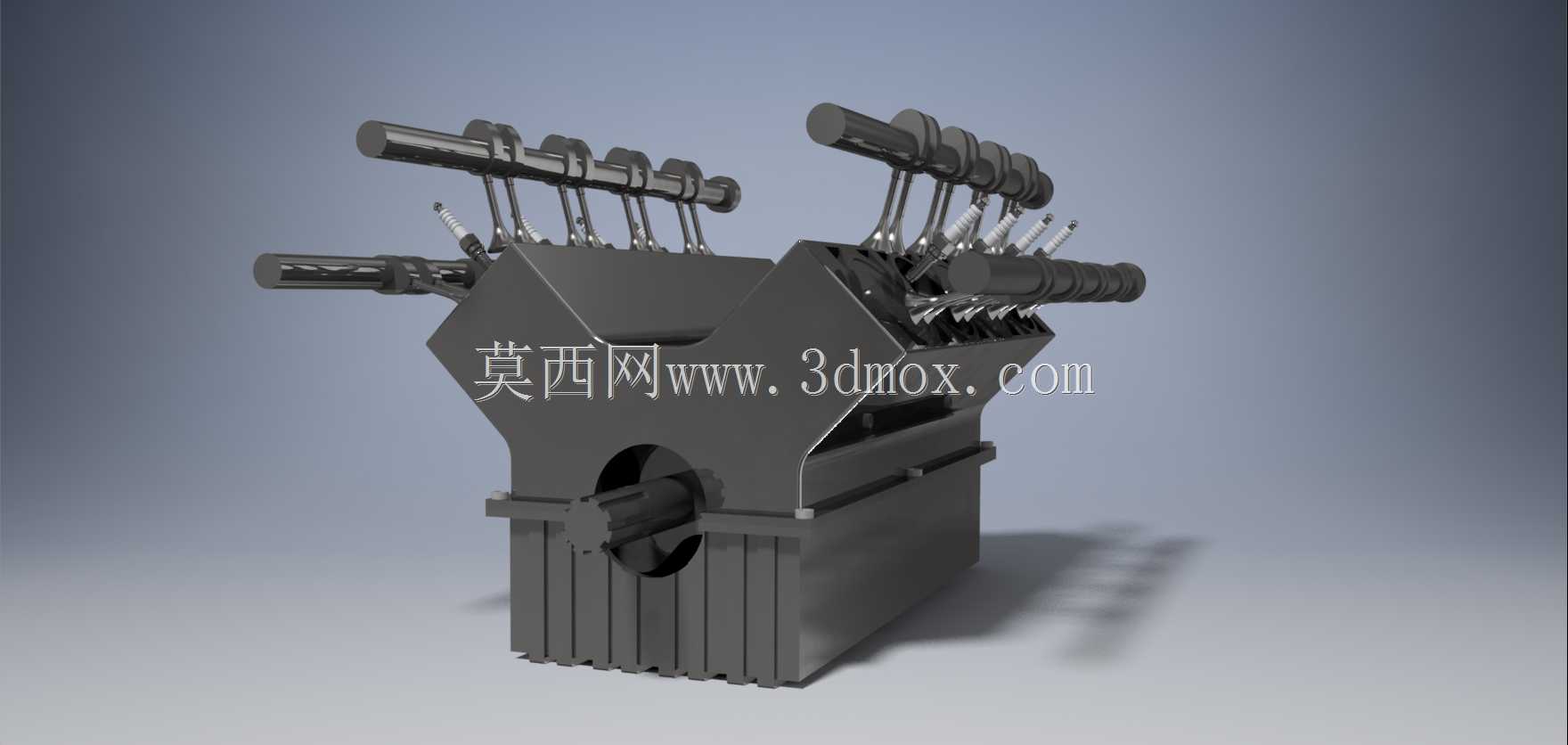

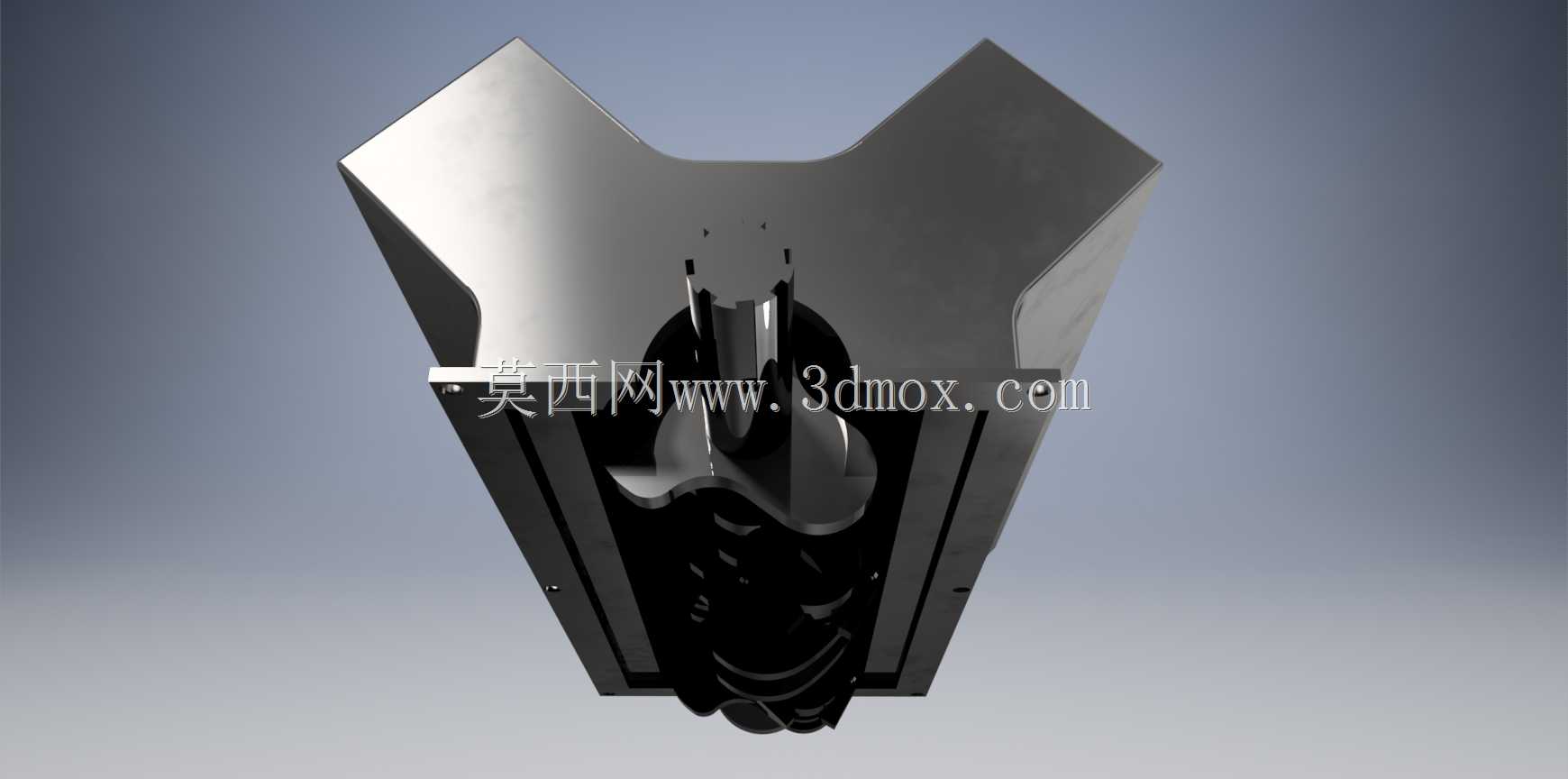

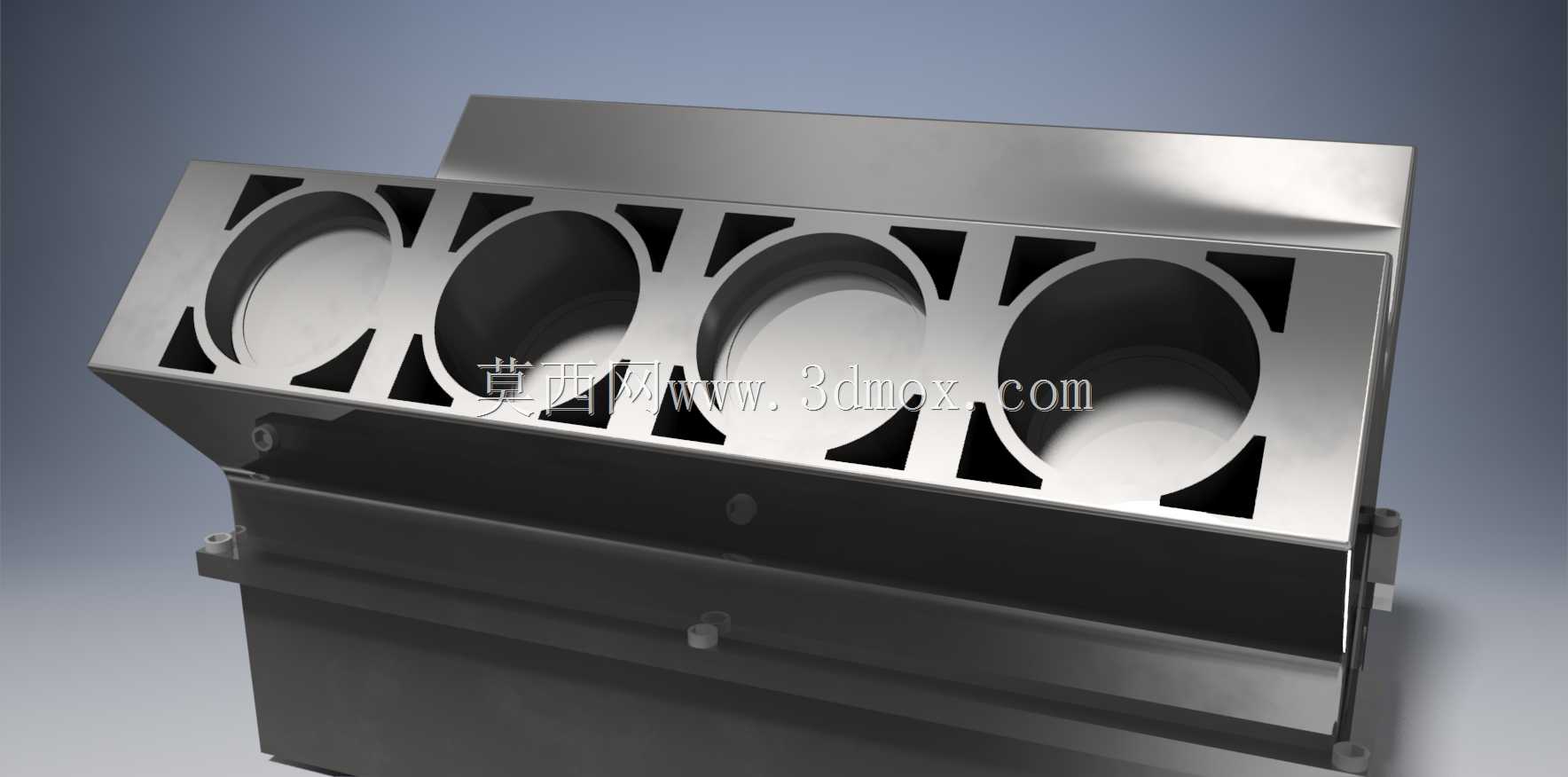

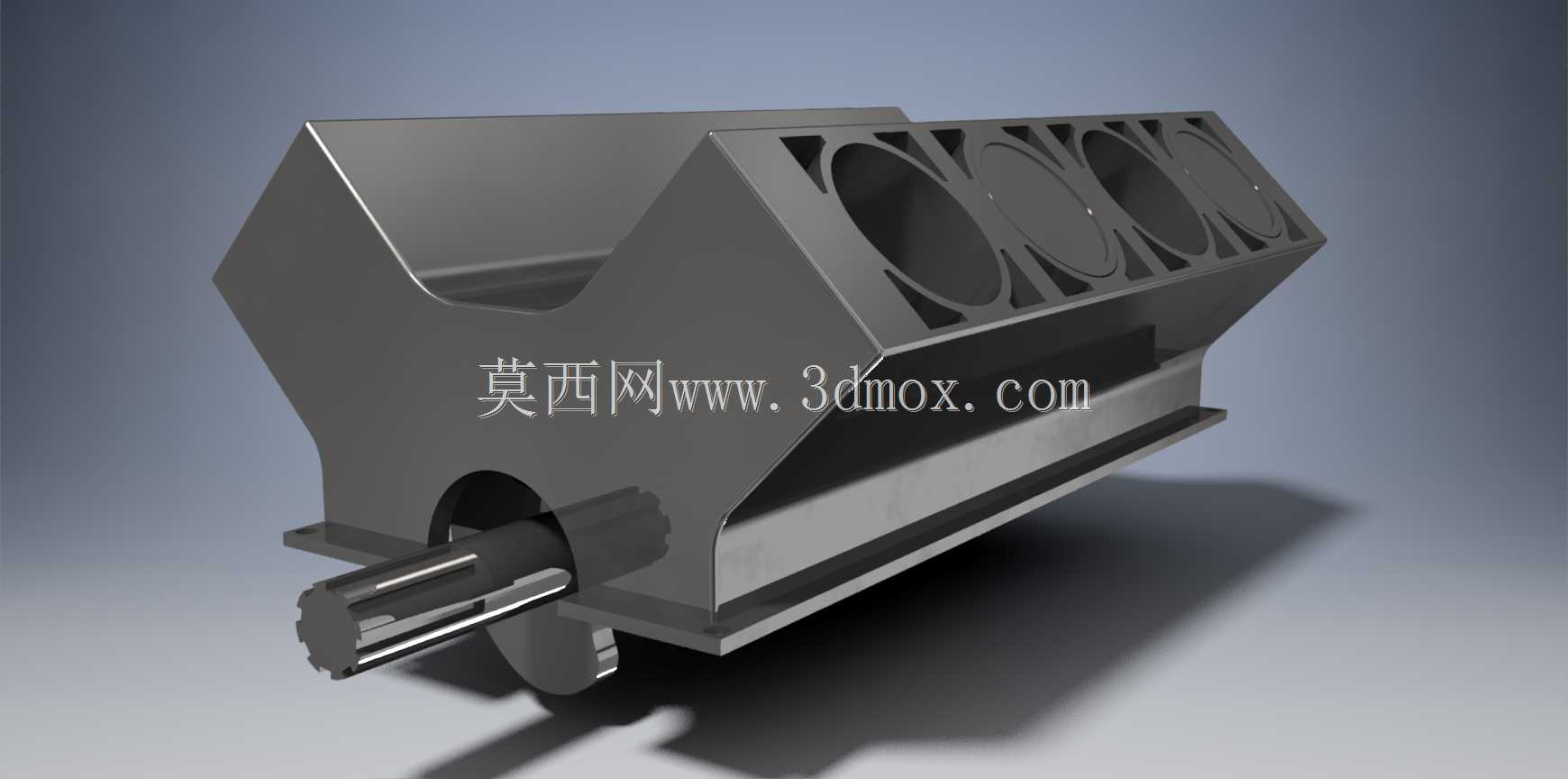

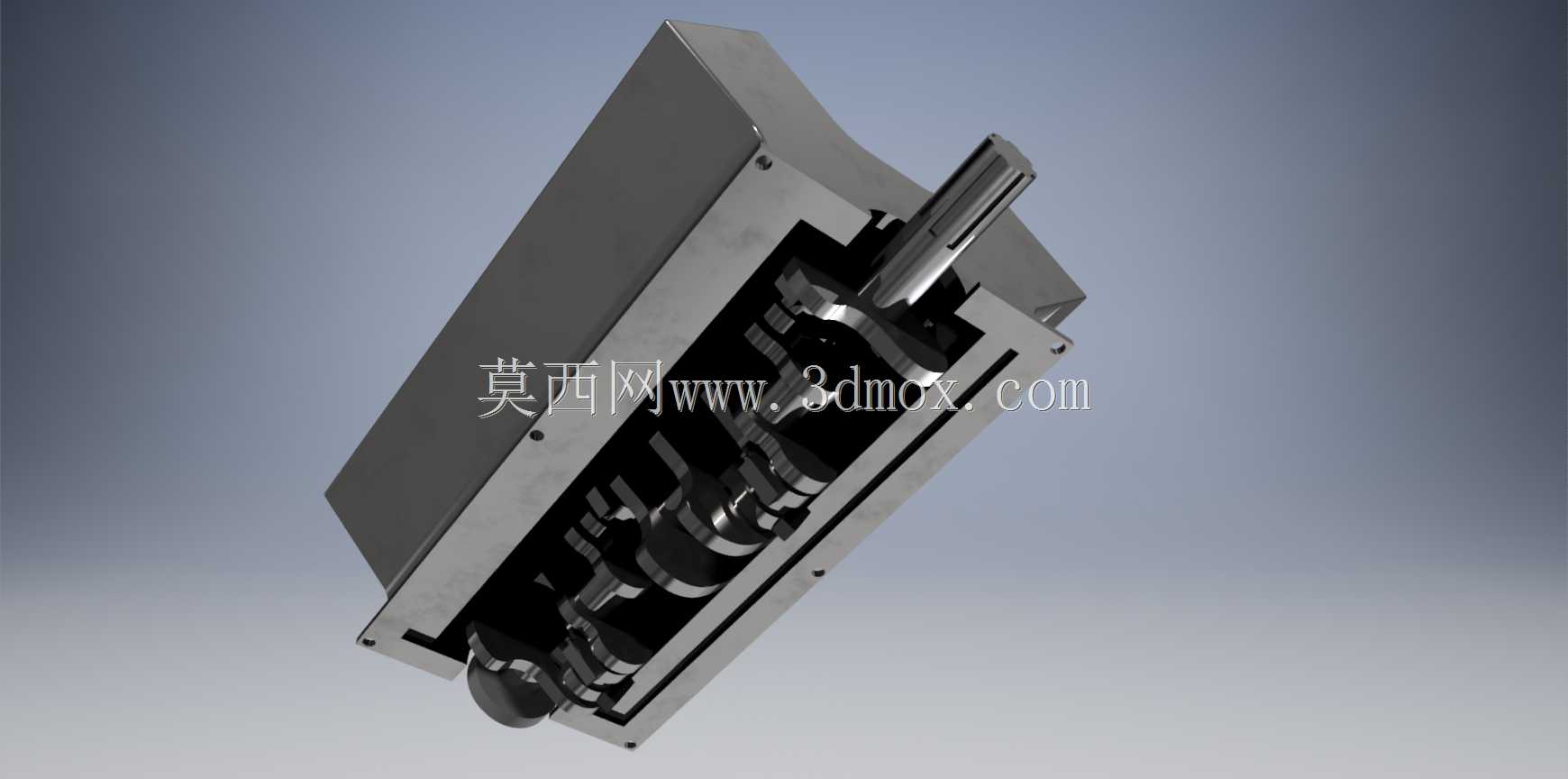

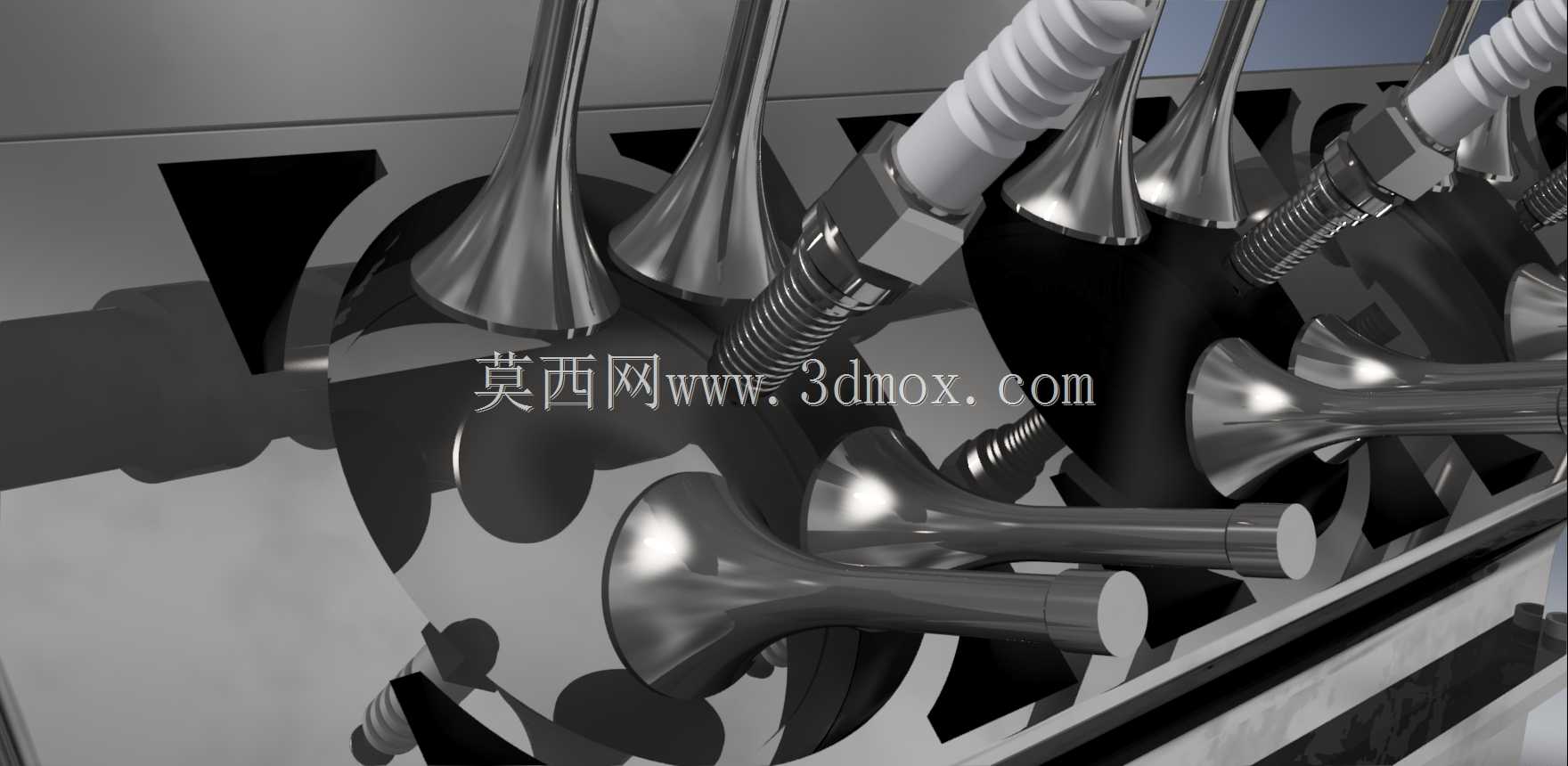

这套V8动力单元的三维结构，完整还原了大排量内燃机核心做功与传动的全部关键部件，覆盖从缸体基础承载到配气正时、动力输出的全链路结构，可直接用于动力总成开发阶段的结构验证、教学演示以及改装方案的可行性校核。在民用高性能乘用车、重载工程机械、大马力游艇动力配套场景中，V型八缸布局凭借做功间隔角小、运转平顺性强、扭矩输出平台宽泛的特性，始终是大马力动力需求场景的主流选型，这套结构完整呈现了该类动力单元的核心配合关系。从结构设计逻辑来看，整体采用90度夹角V型缸体布局，两侧各布置4个气缸，能够在保证大排量的前提下有效缩短动力单元的轴向长度，降低整机重心高度，适配前置后驱、中置等多种整车布置形式，同时平衡一阶与二阶往复惯性力，减少整机运转时的振动传递。模型中完整呈现了缸体、油底壳、曲轴、连杆、活塞头、凸轮轴、气门、火花塞的装配约束关系，其中曲轴采用全支撑设计，每个连杆轴颈两侧都设置主轴颈承载，能够承受大扭矩输出下的弯曲载荷，避免高转速工况下的曲轴形变；连杆采用斜切口剖分结构，满足大缸径活塞的装配通过性，杆身截面经过优化，在保证结构强度的前提下降低往复运动质量，减少惯性力损耗。配气机构采用顶置凸轮轴布局，凸轮轴通过挺柱、推杆直接驱动进排气门完成开闭动作，模型中清晰还原了凸轮型线与气门升程的对应关系，以及气门弹簧的装配位置，能够直观展示不同曲轴转角下的配气正时逻辑，方便从业者判断进排气重叠角对充气效率的影响。安装边界层面，该结构预留了与变速箱连接的飞轮端接口、缸盖与进气歧管、排气歧管的安装定位面，油底壳的集滤器位置、机油道的走向也完全按照实际量产机型的布置逻辑还原，可直接用于周边附件的匹配设计，不需要额外调整核心安装尺寸。在实际工程应用中，这类完整的动力核心结构模型，能够帮助设计人员快速完成曲柄连杆机构的运动干涉检查，验证活塞在上止点时与气门的安全间隙，确认不同转速下活塞侧推力对缸壁的载荷分布，减少物理样机阶段的试错成本；在职业教学场景中，可直接用于拆解演示内燃机的四冲程做功过程，让学习者直观理解各部件的运动配合逻辑，相比二维图纸更易建立空间结构认知。
