杆料自动上料带式输送装置

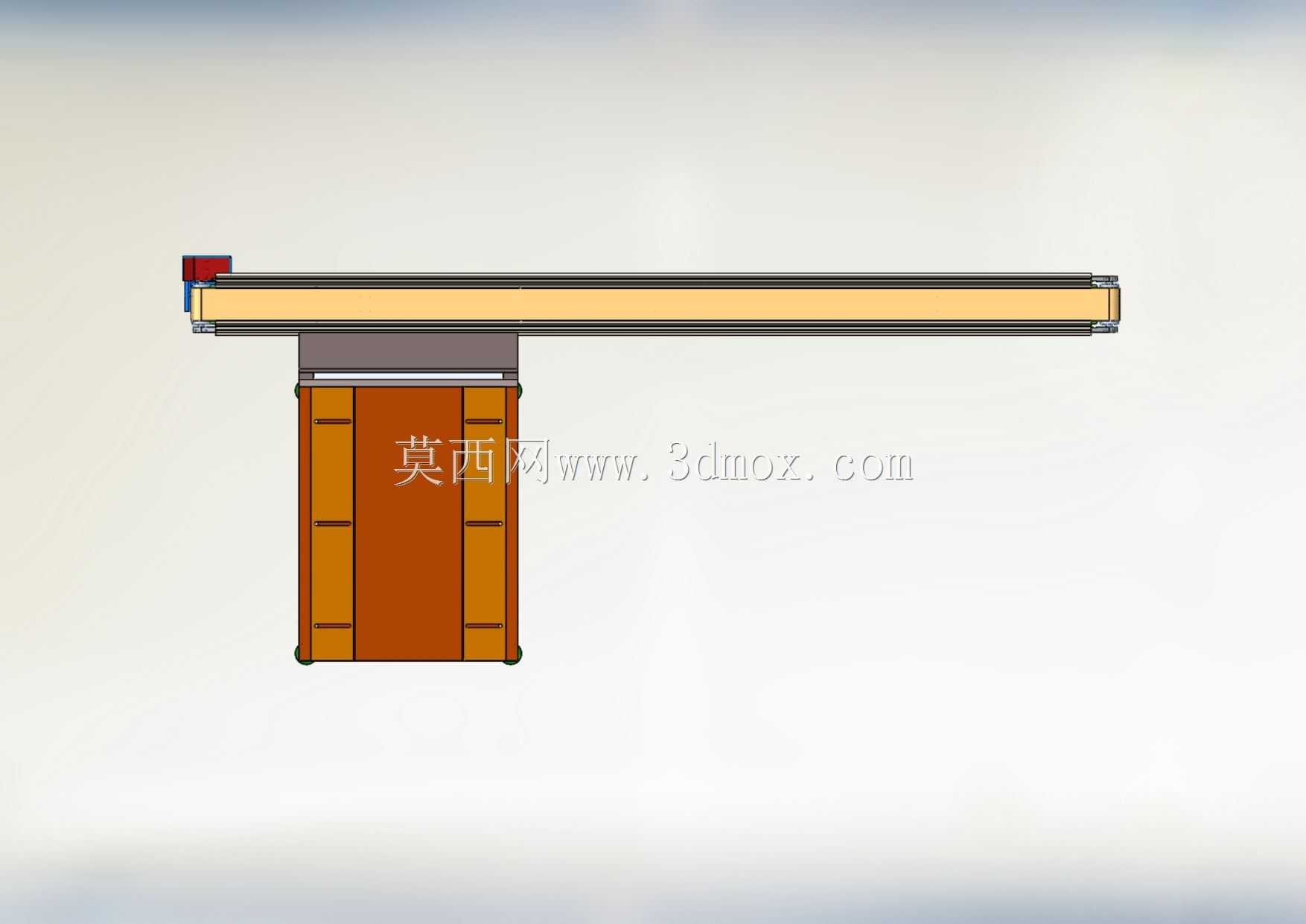

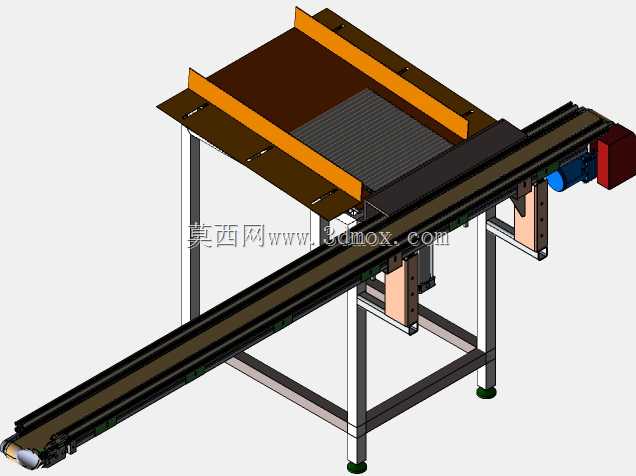

该装置主要面向小型零件加工、装配产线的杆类工件自动上料工位，解决人工逐件放料效率低、上料节拍不稳定的问题，可直接对接加工设备进料端，实现杆料从暂存位到加工位的连续自动输送，适配多类细长杆状工件的上料需求，在五金件加工、电子元器件组装、小型汽配零件生产的产线衔接环节有较高适配性。设备整体采用落地式安装结构，下部支撑为方管焊接机架，底部配置可调脚杯，可在不平整地面完成调平，保证输送过程无晃动偏移；机架上方设置电木板承托台面，台面高度可在340mm至500mm区间内调整，能够匹配不同高度的加工设备进料口，无需额外增设转接过渡结构。输送主体采用4040标准铝型材搭建导轨基座，皮带宽度为4英寸，输送段有效长度1.5m，铝型材基座自带T型槽，可根据实际使用需求加装工件导向条、到位检测传感器安装座，无需二次打孔加工，降低现场改造工作量。设计阶段优先考虑了设备的通用性与安装便捷性，输送段与下部支撑机架采用分体式连接结构，可根据现场布局调整输送段的倾斜角度，适配不同落差的工位衔接需求；皮带选用防静电耐磨材质，避免输送过程中杆料表面产生划痕，同时适配部分有防静电要求的电子类零件生产场景。设备的上料端设置工件限位挡边，可对接振动盘出料口或者人工放料台，杆料放置到皮带上后，随皮带匀速输送至末端，末端可直接对接加工设备的进料定位结构，无需额外设置中转取料机构，简化产线的整体结构。机架的承托台面采用电木板材质，表面平整耐磨，可临时存放待上料的杆料，减少操作人员往返取料的频次；输送驱动端采用侧装式布局，将驱动电机布置在输送段的侧下方，避免占用输送线首尾的安装空间，方便与前后工位设备紧密对接。安装时仅需预留机架底部的固定空间，输送段两侧预留100mm的操作维护空间即可，整体占地面积小，适合在紧凑型产线中布置，可根据产线节拍调整输送速度，匹配不同加工设备的生产节奏，避免出现上料拥堵或者待料停机的情况。
