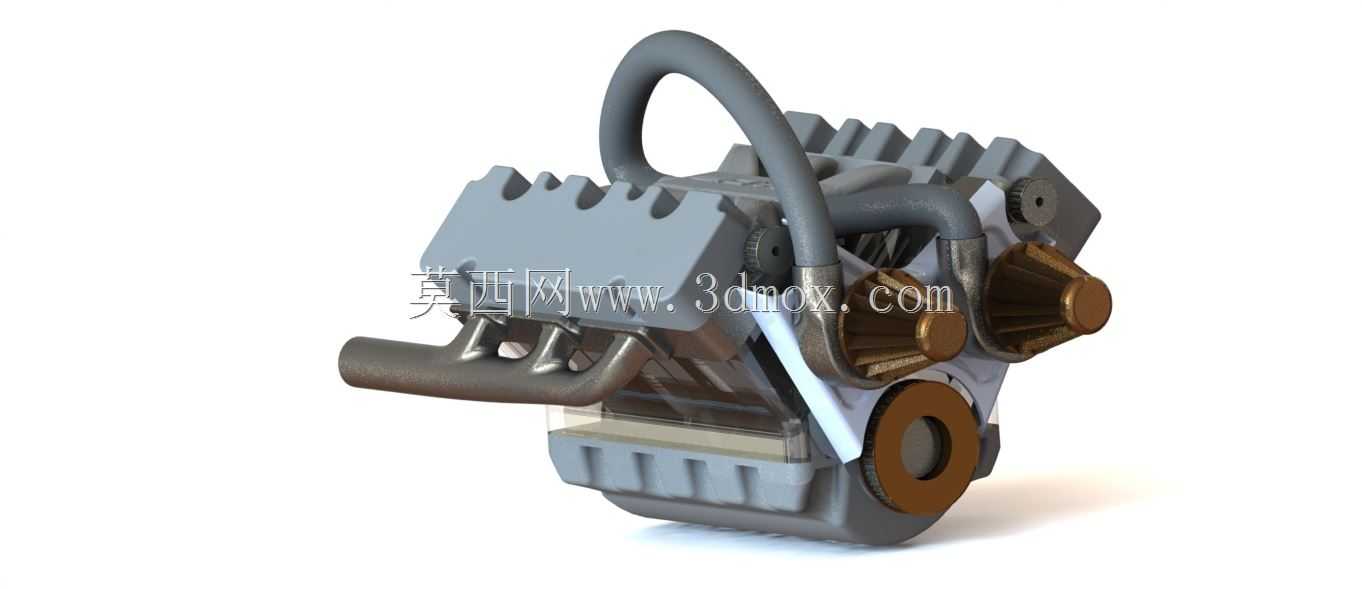

V型六缸内燃动力总成结构展示

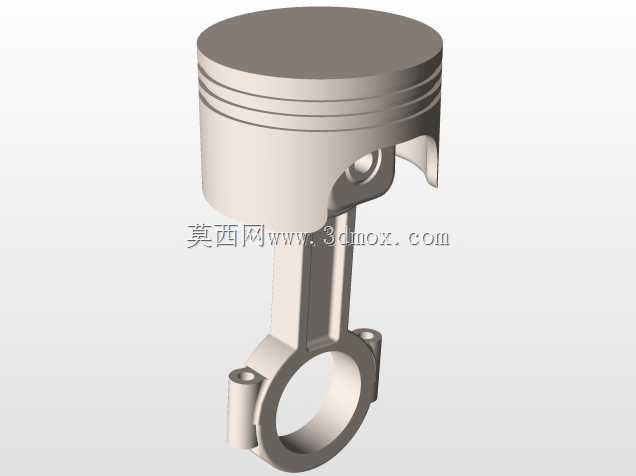

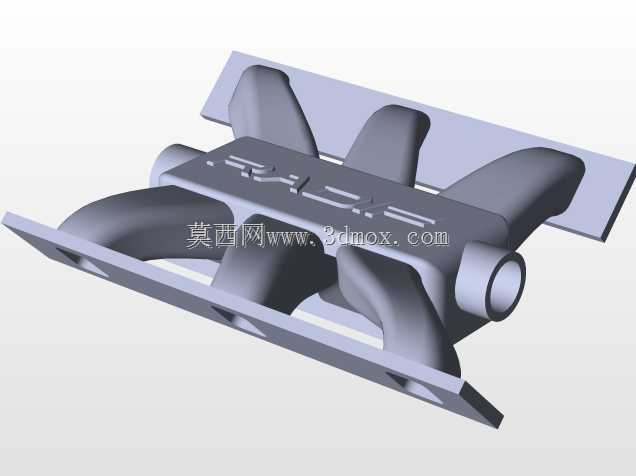

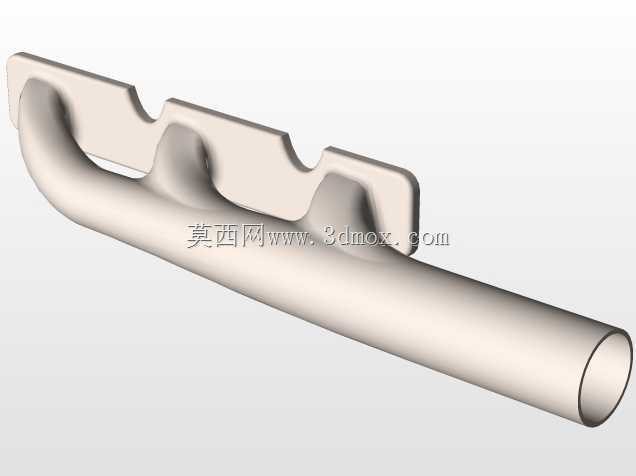

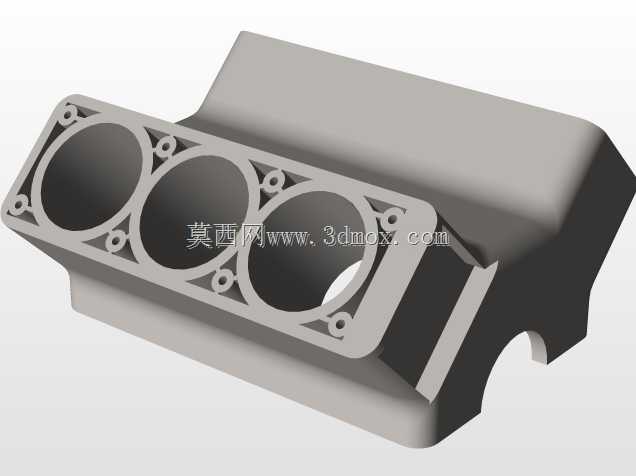

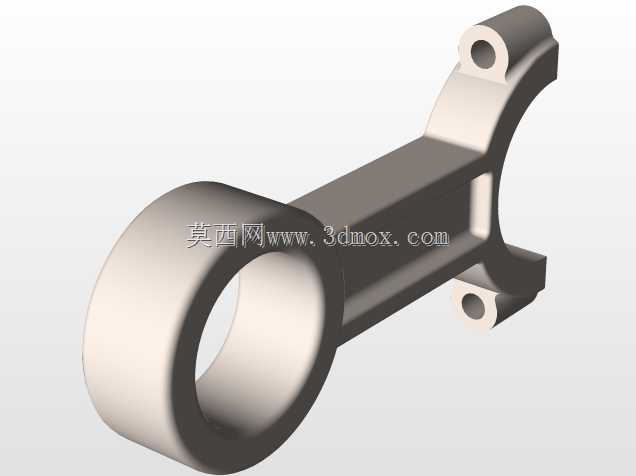

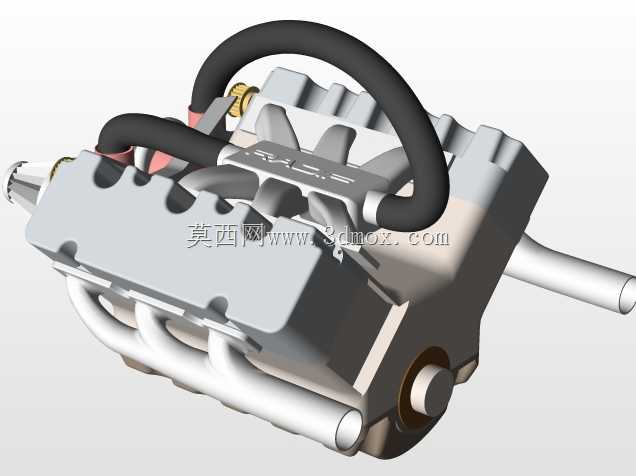

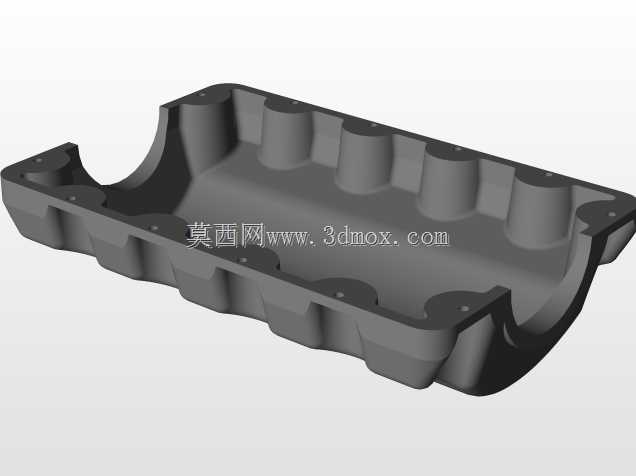

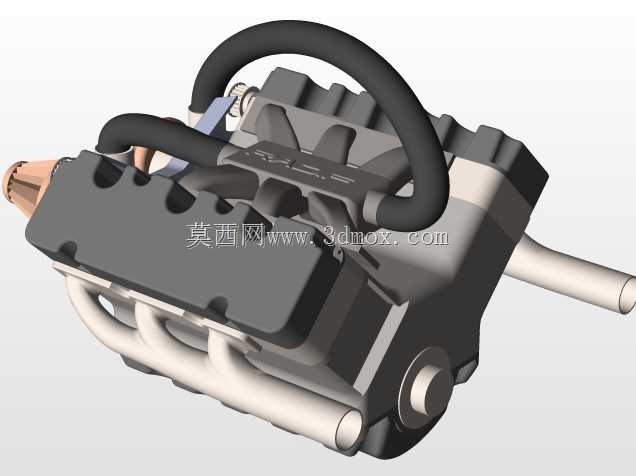

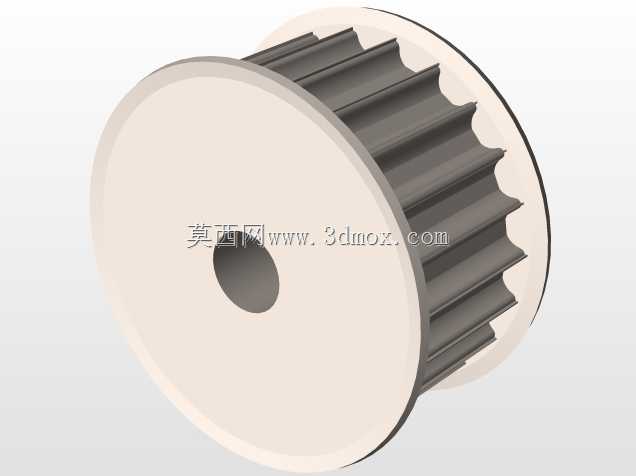

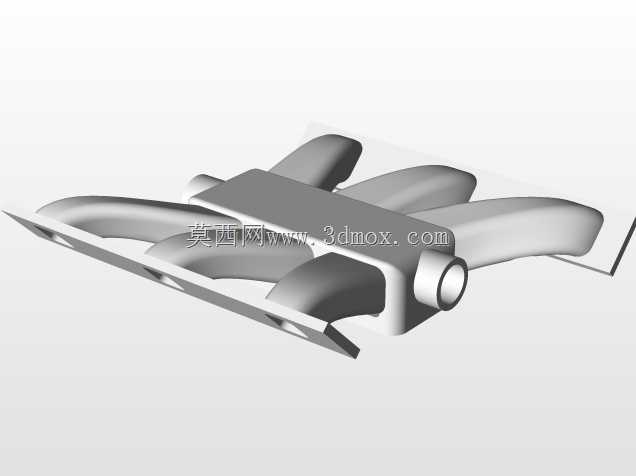

这款V型六缸动力装置的三维结构，完整还原了量产机型的核心装配关系，在乘用车、轻型商用车、小型工程动力配套场景中，这类动力单元的布局逻辑一直是结构设计人员参考的典型样本。从实际使用维度看，该结构采用60度夹角的V型缸体布局，两侧各布置三个气缸，相比直列六缸结构大幅缩短了整机轴向长度，能够适配前置后驱、横置前驱等多种机舱布置方案，降低了整车动力舱的布局难度，同时V型结构的自身平衡性更优，运转时的一阶、二阶振动得到天然抵消，不需要额外加装大尺寸平衡轴机构，既减少了整机自重，也降低了运转过程中的额外功率损耗。从设计思路层面拆解，该模型完整呈现了曲柄连杆机构、配气机构、进排气歧管、冷却管路接口的相对位置关系，缸盖部分的散热鳍片结构直接对应风冷散热场景的热交换需求，外露的管路走向充分考虑了装配时的操作空间，相邻管路之间预留了足够的安装间隙，避免后期运维时出现拆装干涉。进排气歧管的弯曲弧度经过流体走向优化，减少了进排气过程中的气流阻力，能够有效提升充气效率，兼顾动力输出与燃油经济性表现。从安装边界来看，该动力单元的缸体侧面预留了标准的发动机悬置安装点位，点位的位置匹配主流乘用车的副车架安装坐标，输出端的法兰接口适配常规手动、自动变速器的连接尺寸，不需要额外设计转接法兰即可完成动力总成的对接。整机的下部油底壳结构采用倾斜式设计，在车辆处于坡道倾斜状态时，依然能够保证机油泵的吸油口处于油液液面以下，避免坡道工况出现机油供给中断的问题。前端的轮系布置预留了发电机、空调压缩机、水泵的安装位，各附件的传动带包角符合设计规范，不会出现传动带打滑、异常磨损的问题。对于三维建模从业者而言，该结构的装配逻辑能够帮助理解复杂动力总成的层级关系，在进行同类产品设计时，可以参考其管路避让、安装点位预留、振动平衡设计的思路，减少设计阶段的干涉问题，缩短产品开发的验证周期。
