工字钢轨道行走滚轮组结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:257059
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计
  • 工字钢轨道行走滚轮组结构设计

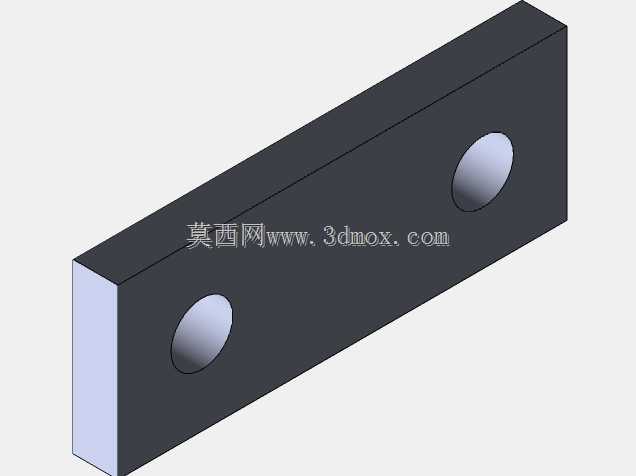

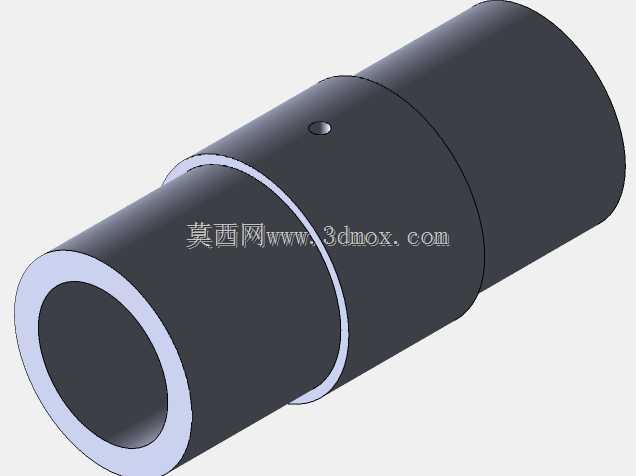

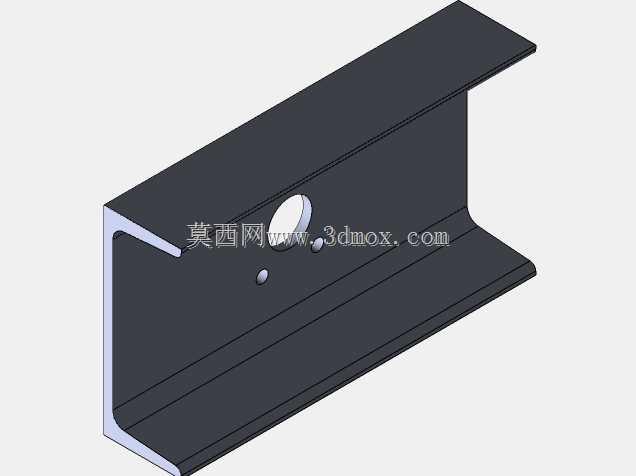

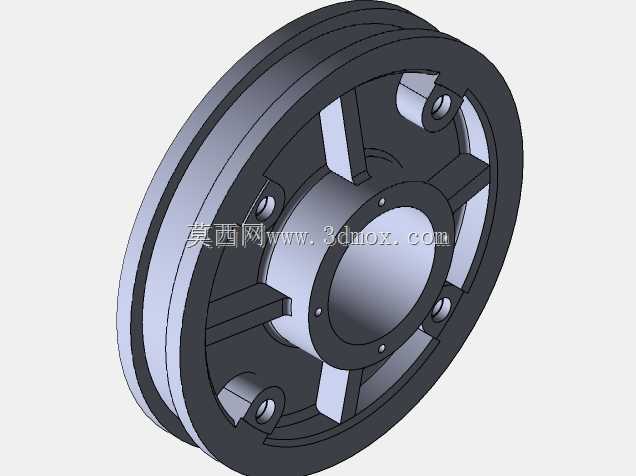

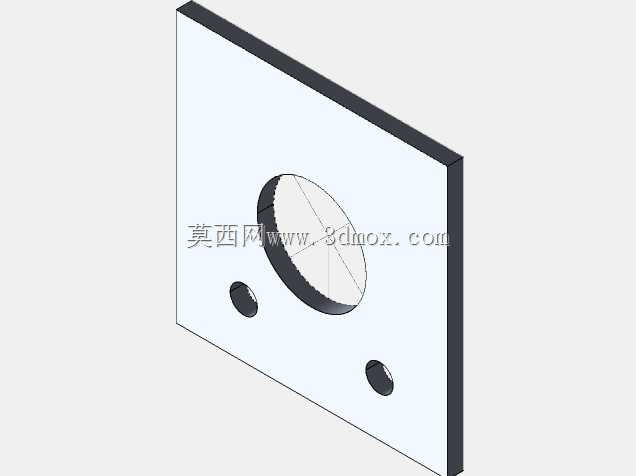

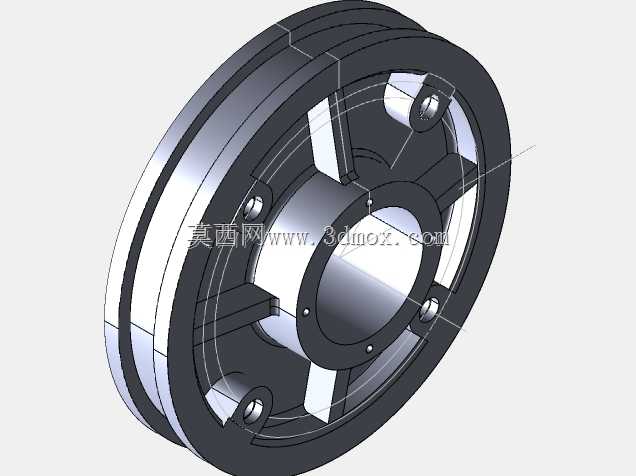

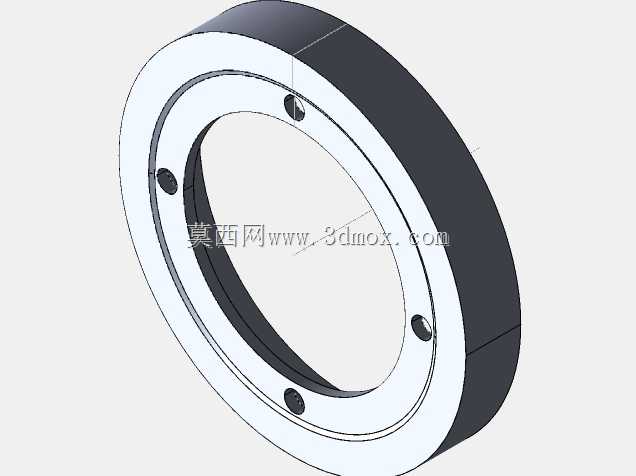

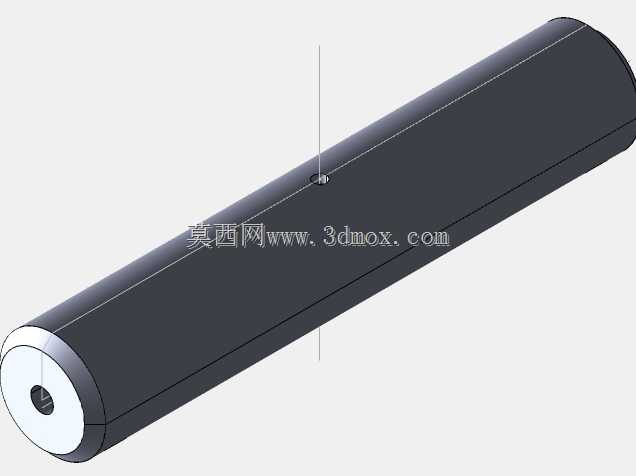

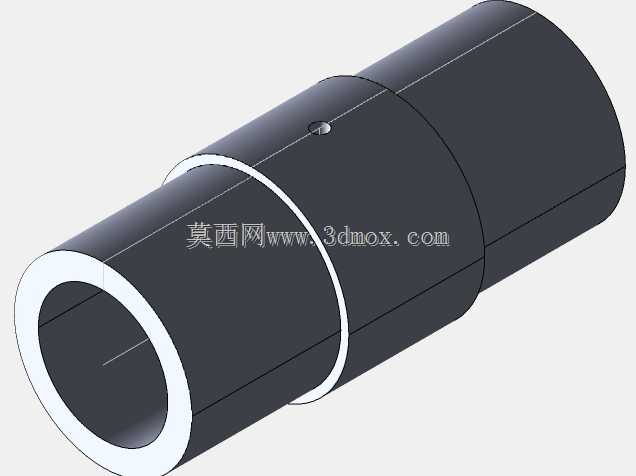

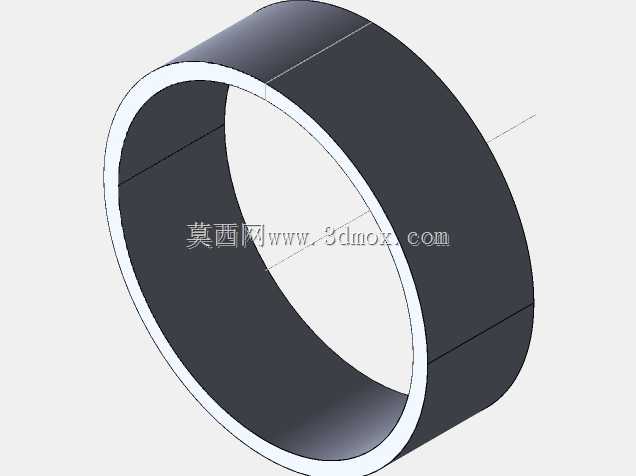

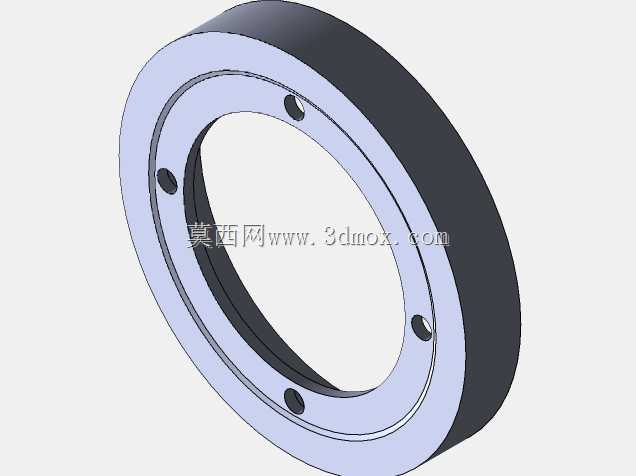

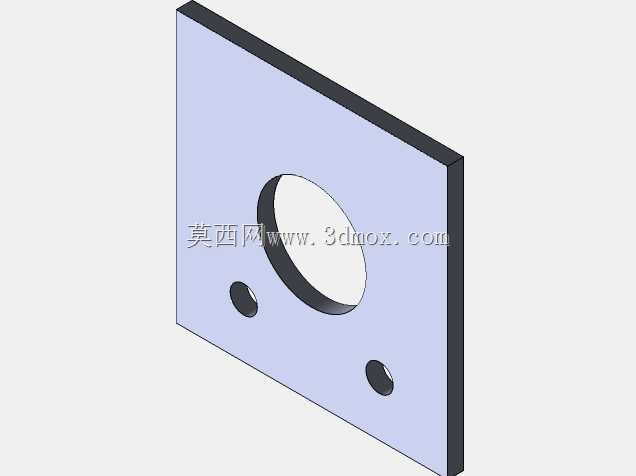

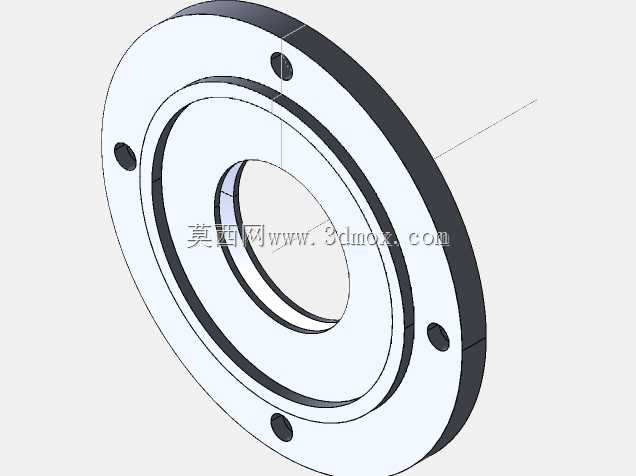

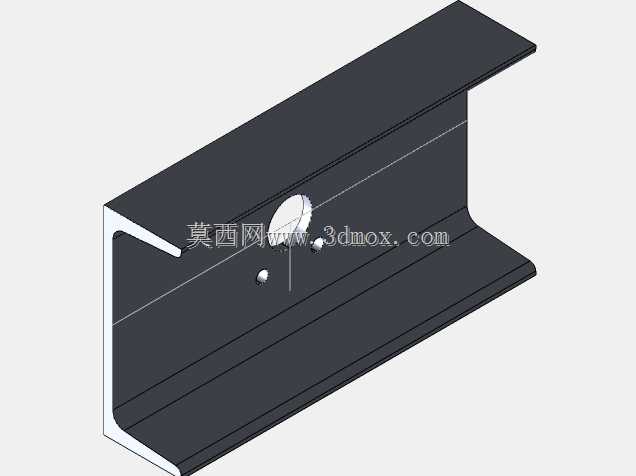

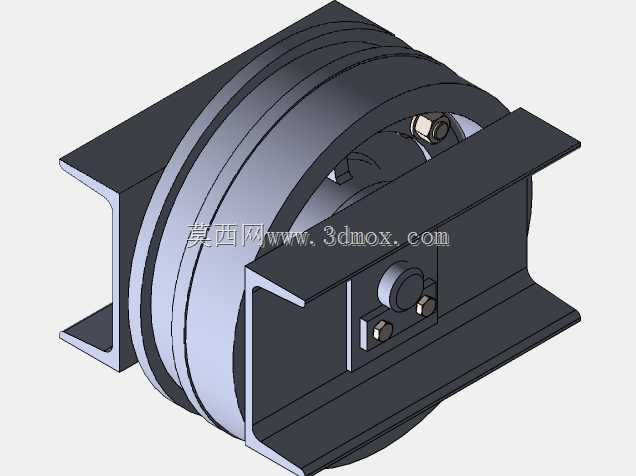

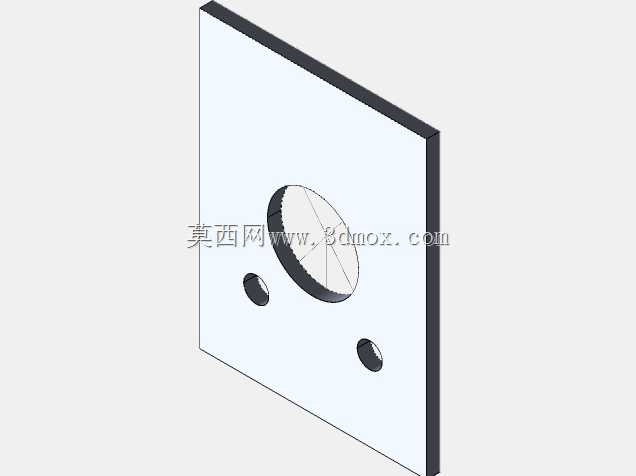

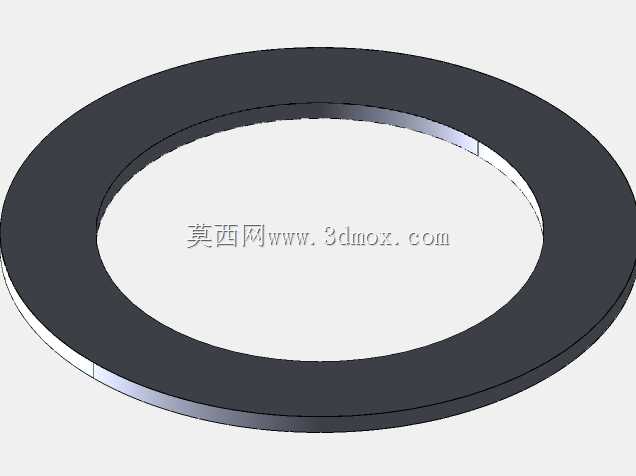

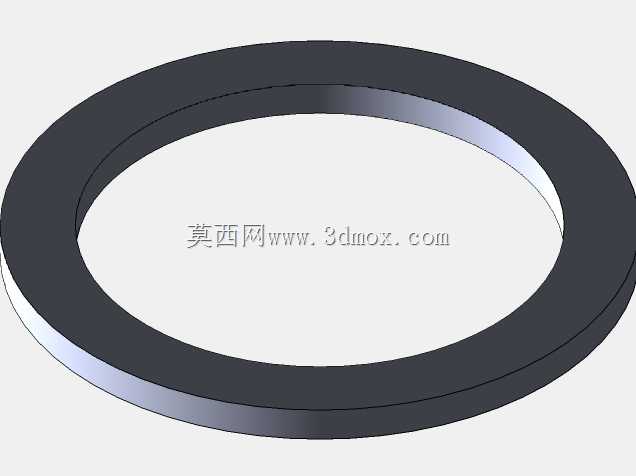

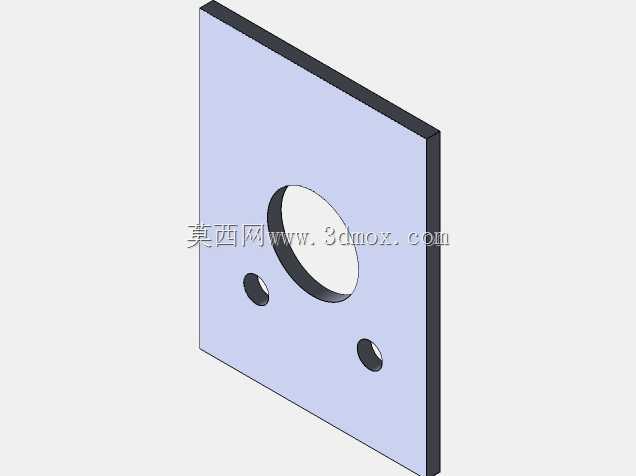

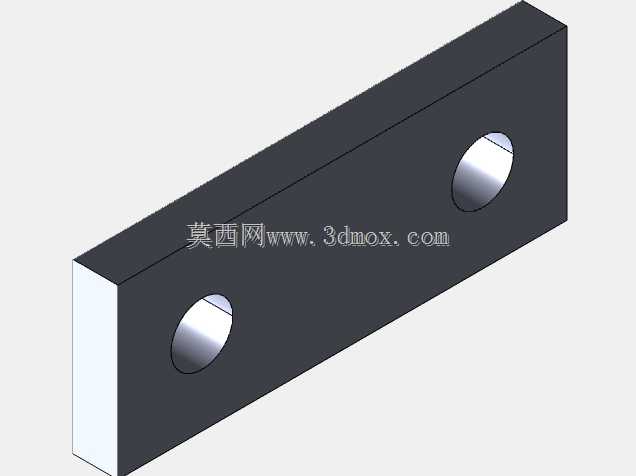

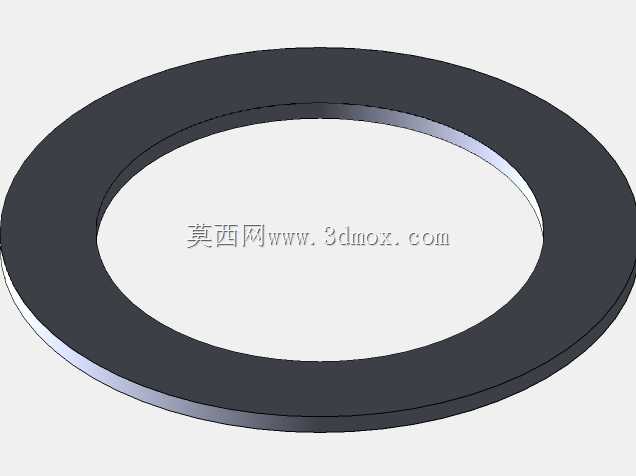

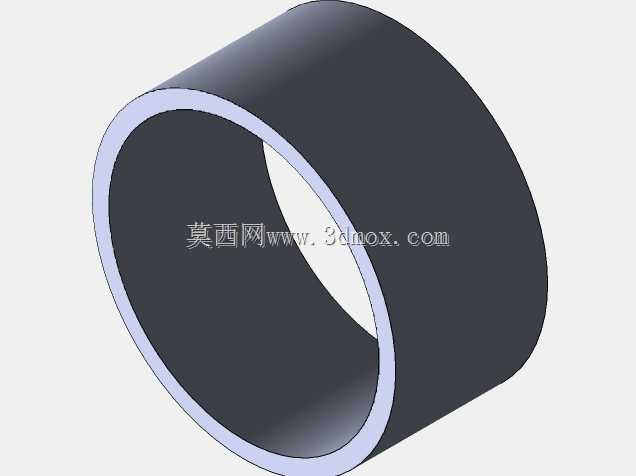

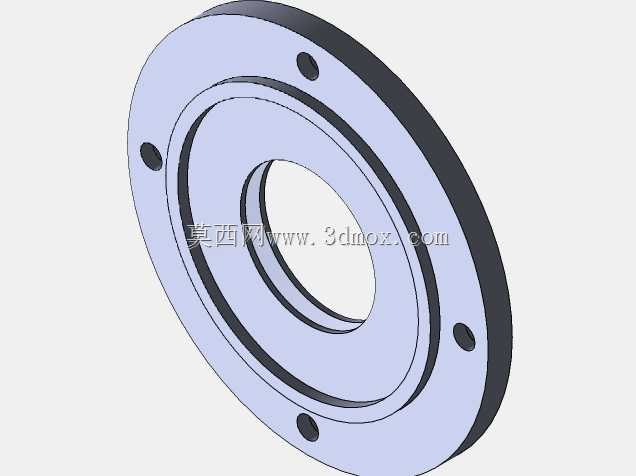

该滚轮组主要适配工字钢轨道的行走作业场景,常见于车间轻型起重吊运设备、自动化仓储移载平台、悬挂式输送线的走行端,作为整套移动系统的核心承重与行走执行部件,直接决定整套移动设备的运行平稳性与承重可靠性。从结构设计来看,滚轮采用带双侧轮缘的槽型结构,轮缘与工字钢翼缘侧面预留合理的配合间隙,既可以避免运行过程中出现卡滞、啃轨的问题,也能在横向载荷作用下提供足够的导向限位,防止行走机构脱轨。滚轮主体与两侧安装支架通过销轴铰接,支架采用标准工字钢截面的安装基座,基座上预留的螺栓安装孔位可直接与上方的移动载台、吊具框架连接,无需额外设计过渡转接件,能大幅缩短现场安装调试的周期。设计过程中重点考量了轮体与轨道的接触应力分布,轮面做了适配工字钢翼缘斜度的弧面修型,可有效降低局部接触压强,减少长期运行带来的轨道磨损与轮面压痕,延长部件的整体使用寿命。安装边界方面,两侧支架的翼缘宽度与常用10号-16号轻型工字钢的翼缘尺寸匹配,轮体的回转半径经过校核,在全行程摆动范围内不会与工字钢腹板、安装基座的加强筋产生运动干涉。滚轮内部集成了自润滑滑动轴承结构,可在无频繁人工注油维护的工况下长期稳定运行,适配多粉尘、少维护的车间生产环境。支架上设置的侧向调节螺栓组件,可在安装时微调滚轮与轨道侧面的间隙,抵消轨道安装过程中带来的直线度误差,保证行走过程中轮体与轨道始终保持均匀接触,避免单侧轮缘过度磨损。整套结构没有冗余的复杂零件,所有受力部件均采用对称式布局,载荷传递路径直接,承重载荷可通过轮轴直接传递到两侧安装支架,再均匀分散到上方连接的设备框架上,不会出现局部应力集中的问题,可适配额定载荷范围内的水平行走、低速启停的作业需求,在悬挂输送、轻型吊装、移动作业平台等场景下均可直接选型套用。
