皮带传动式电动砂磨打磨设备结构

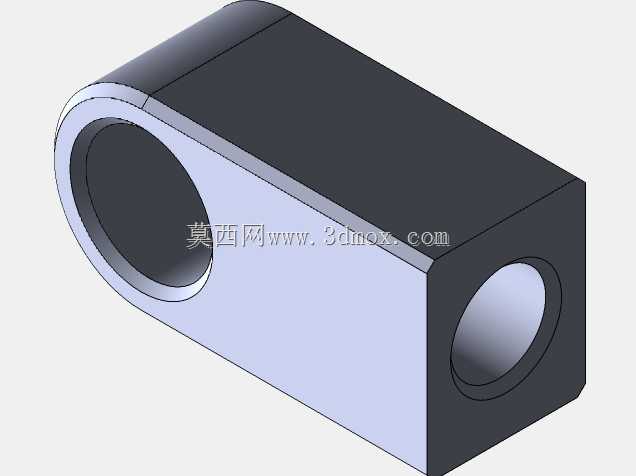

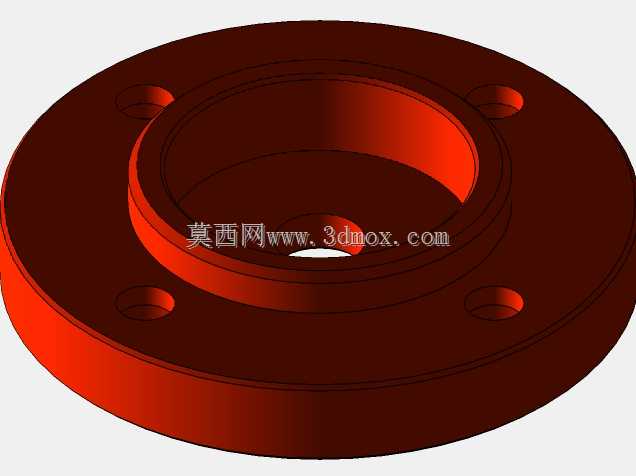

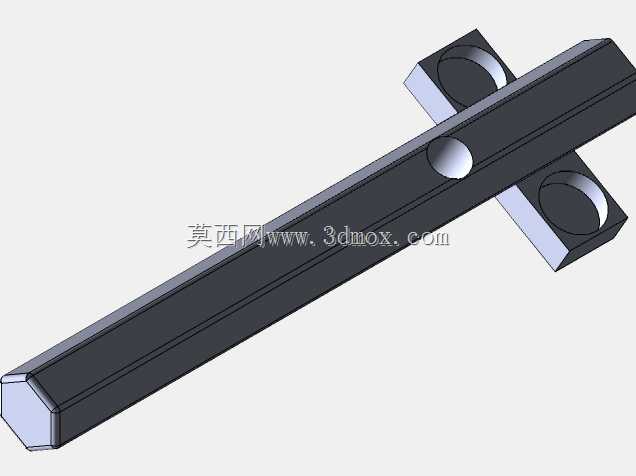

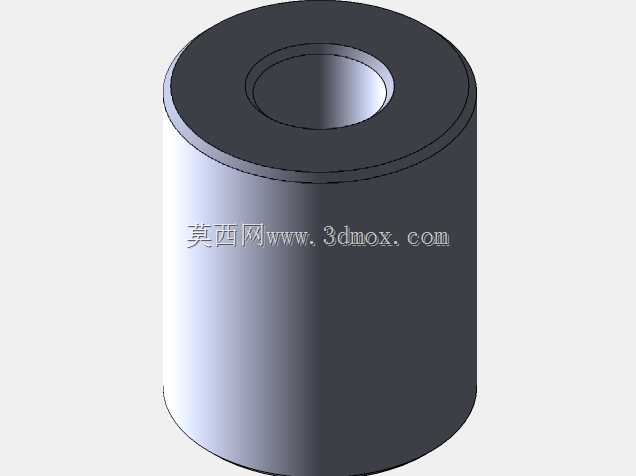

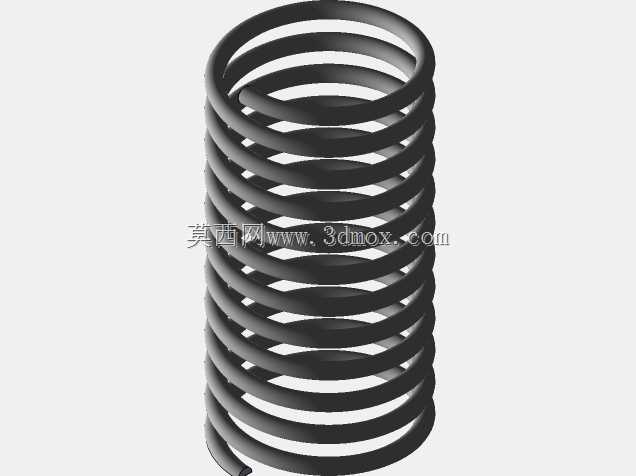

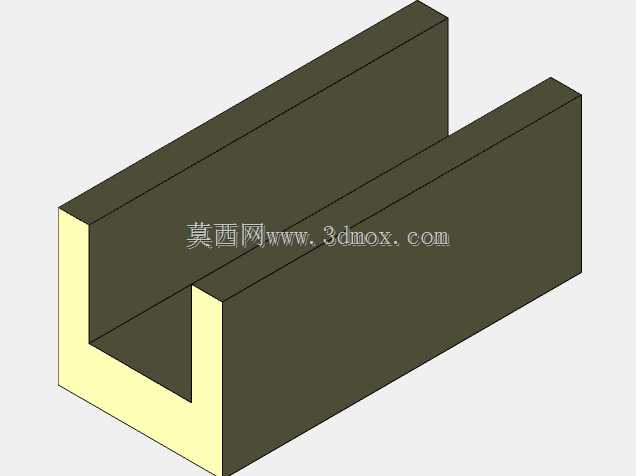

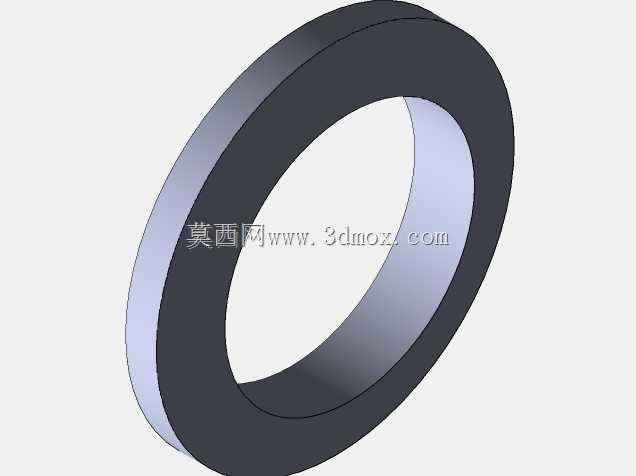

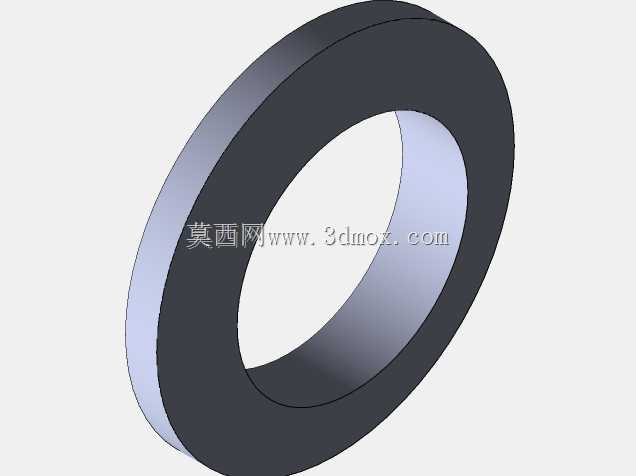

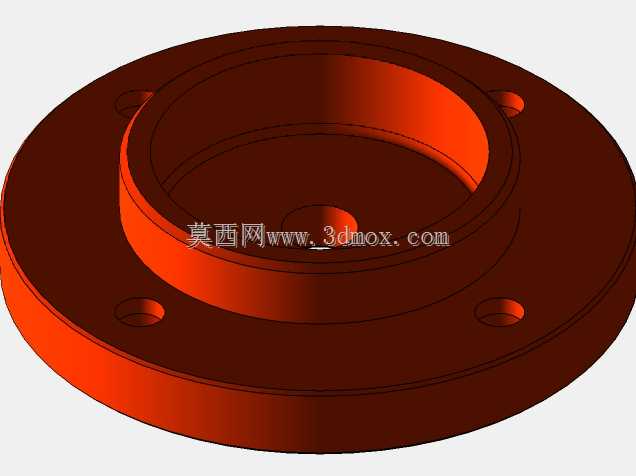

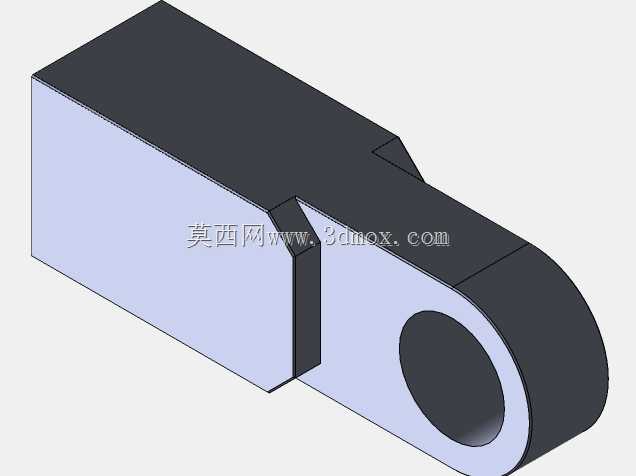

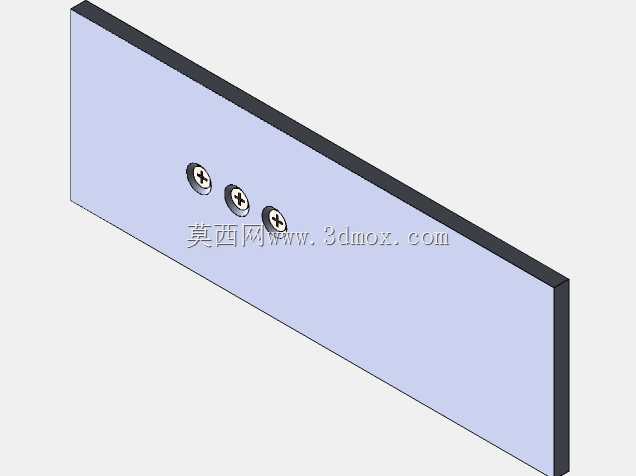

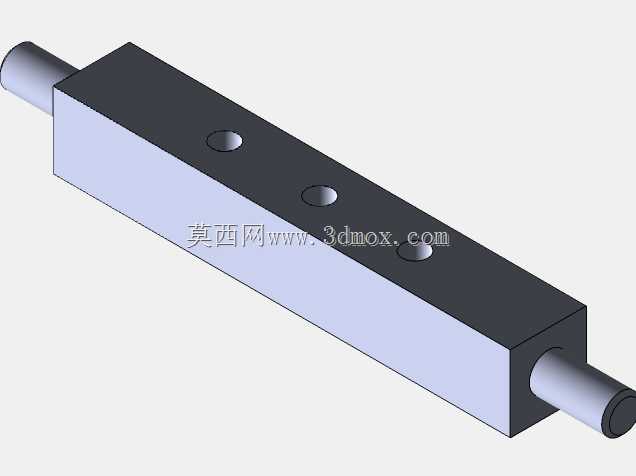

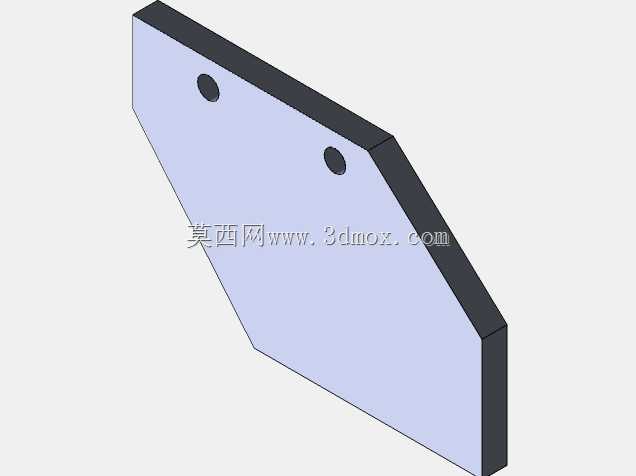

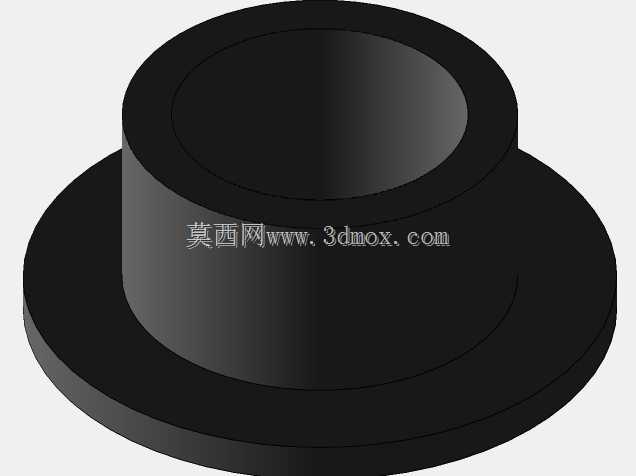

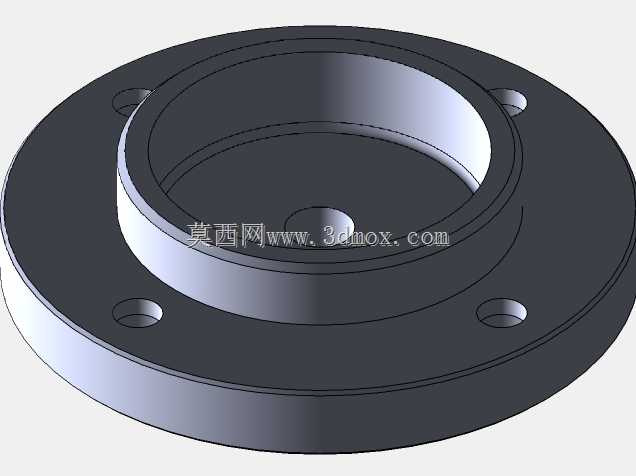

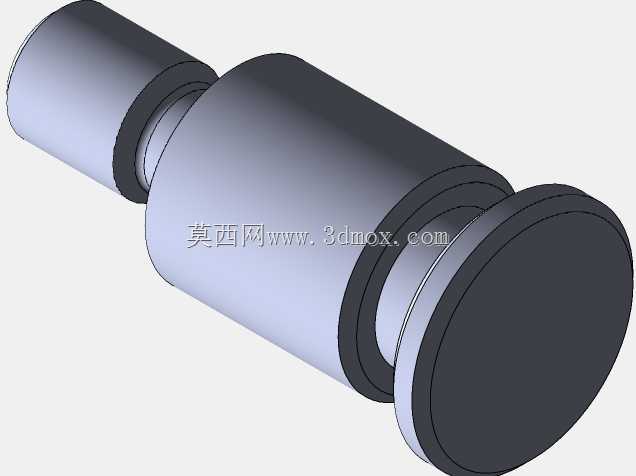

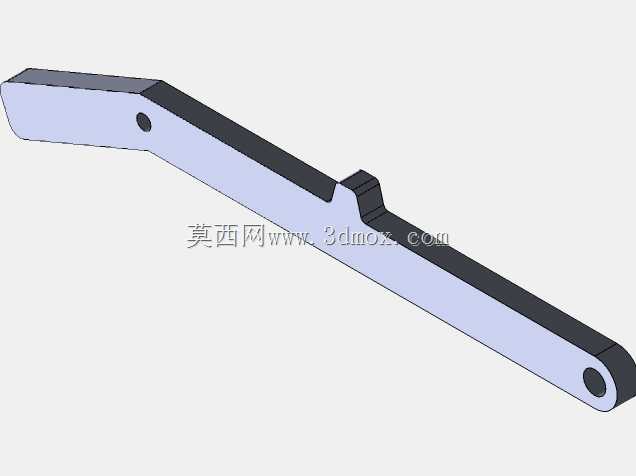

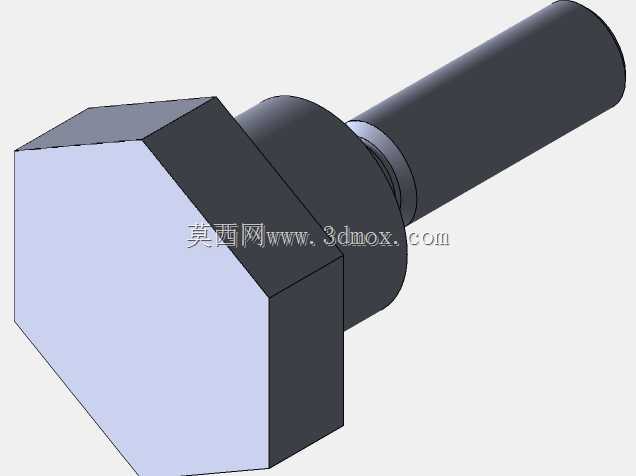

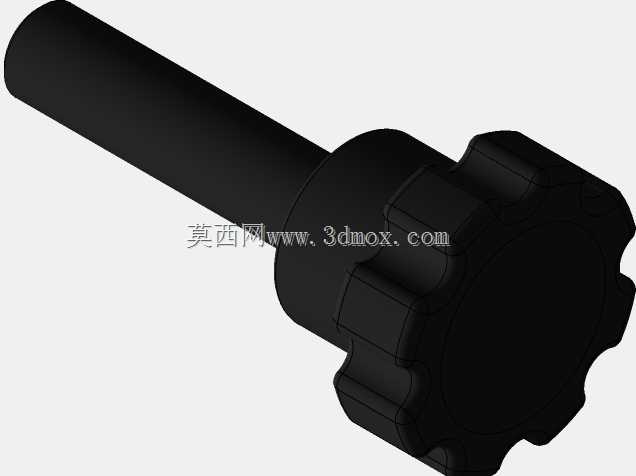

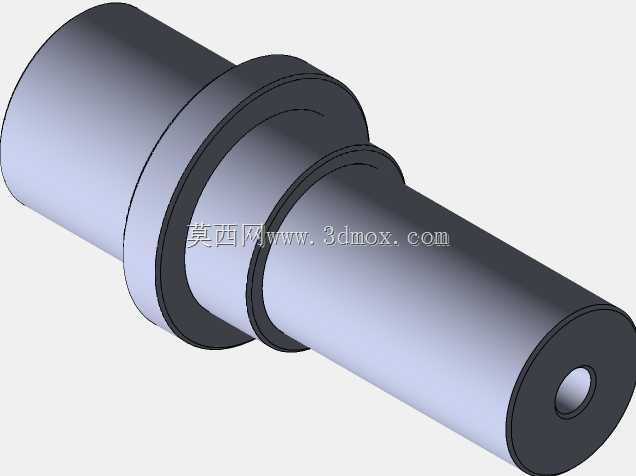

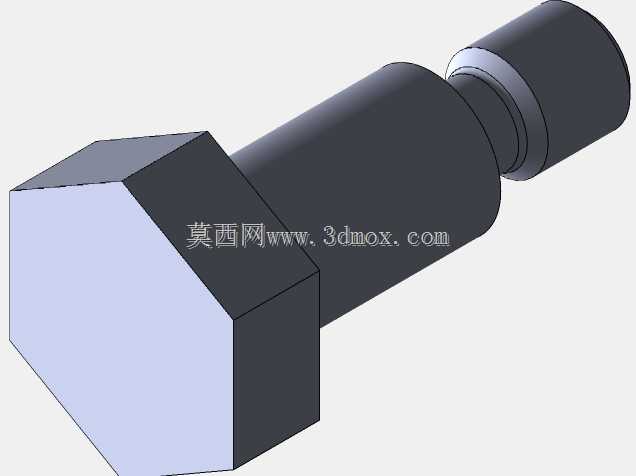

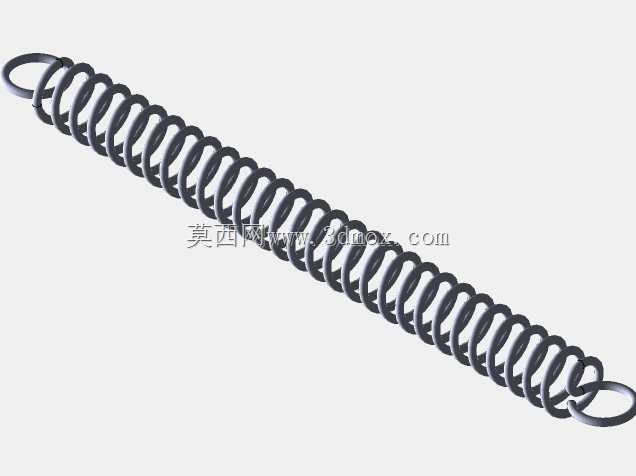

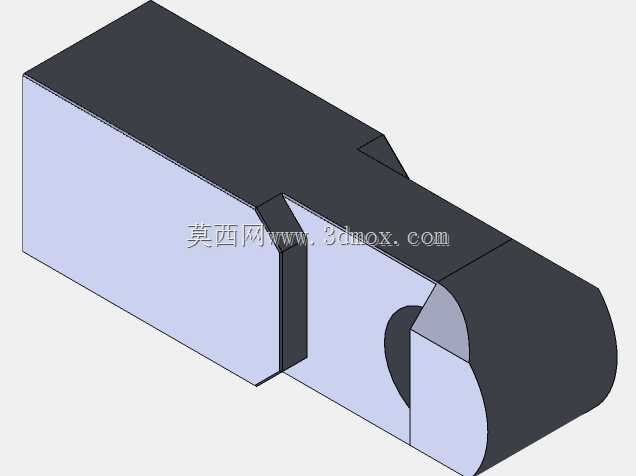

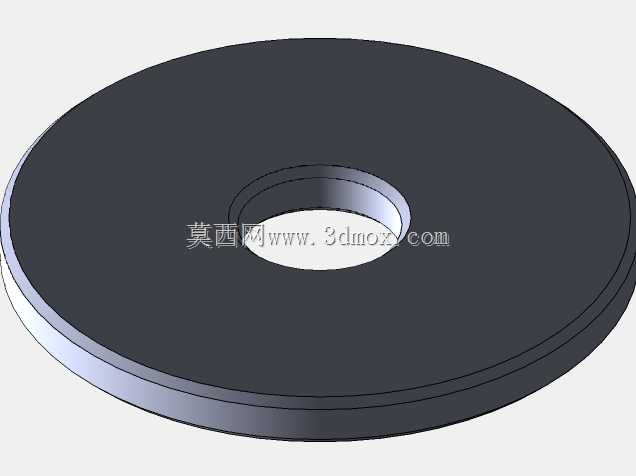

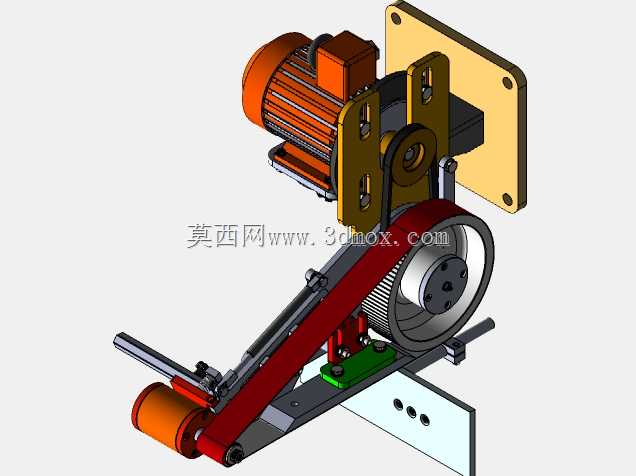

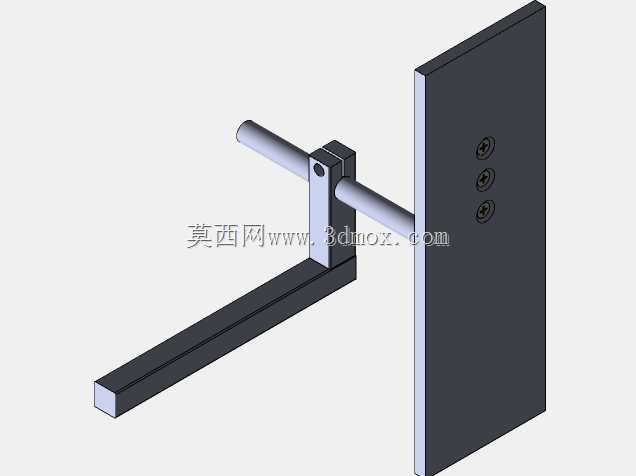

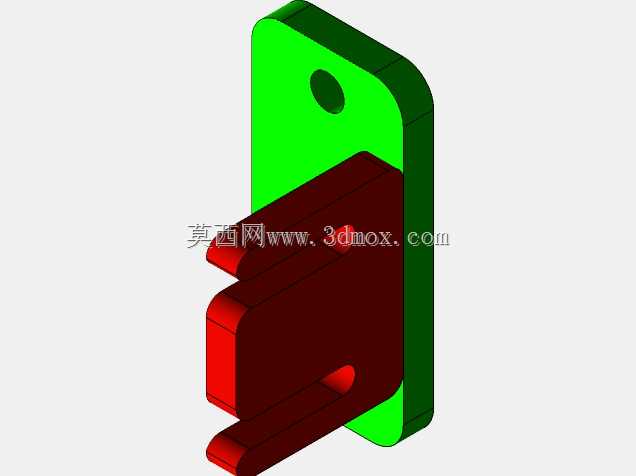

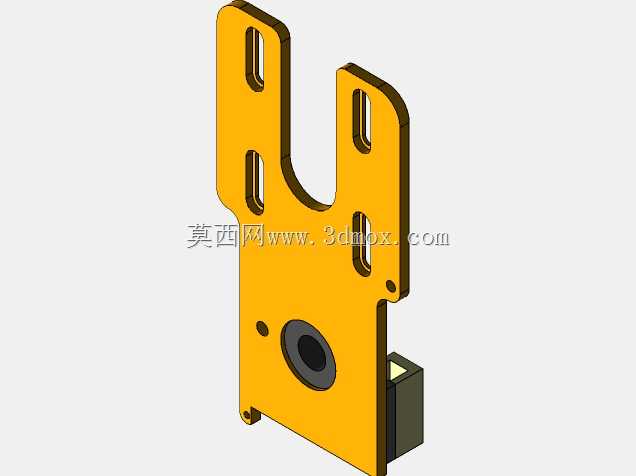

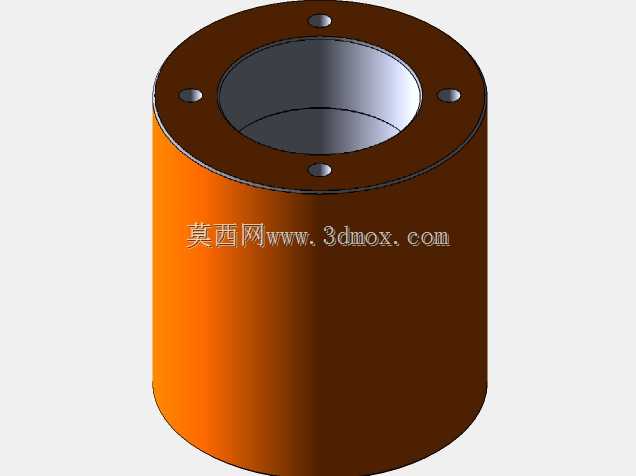

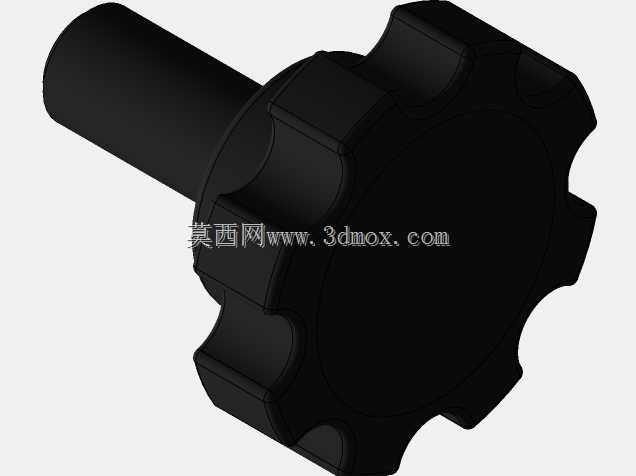

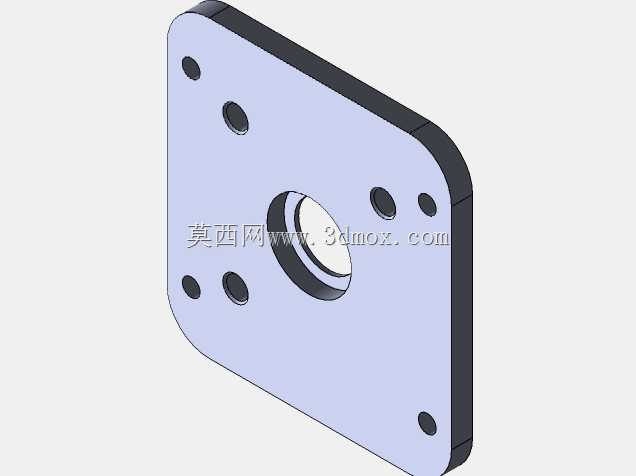

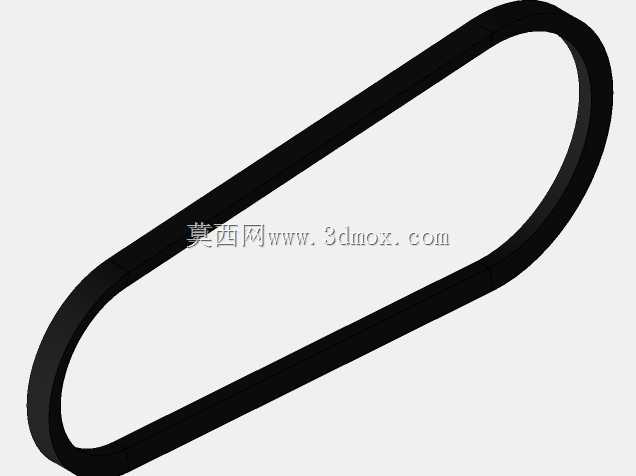

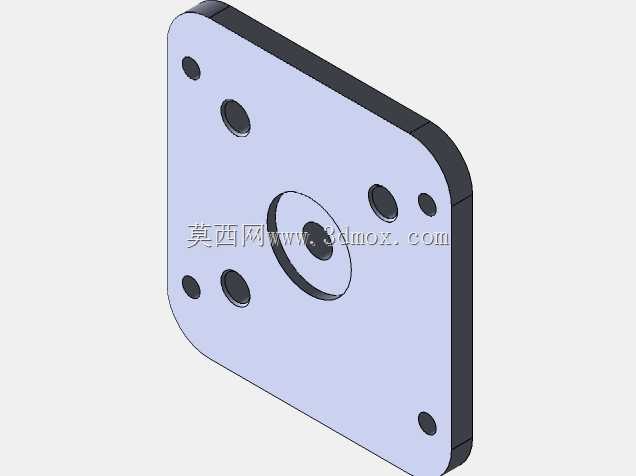

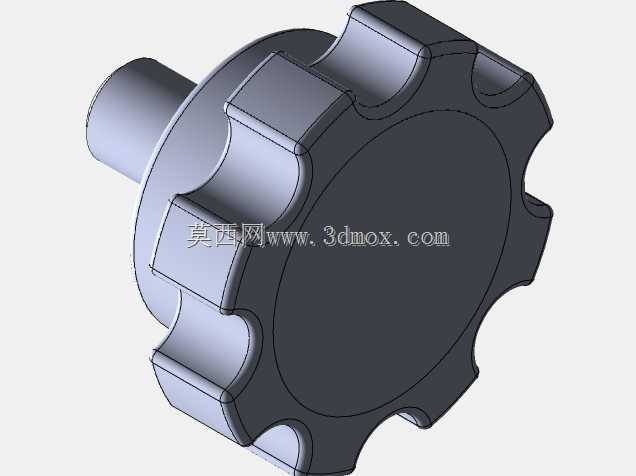

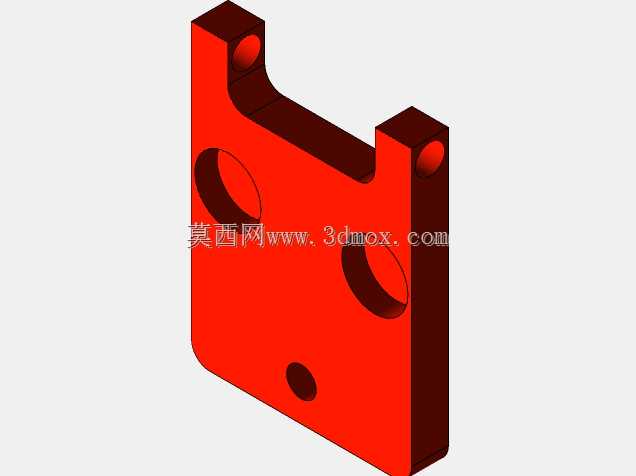

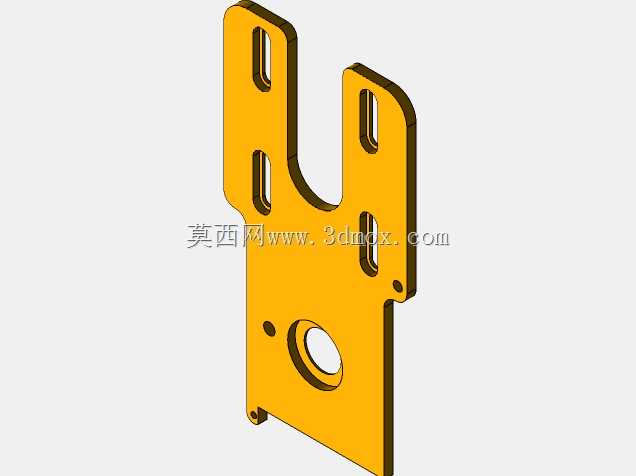

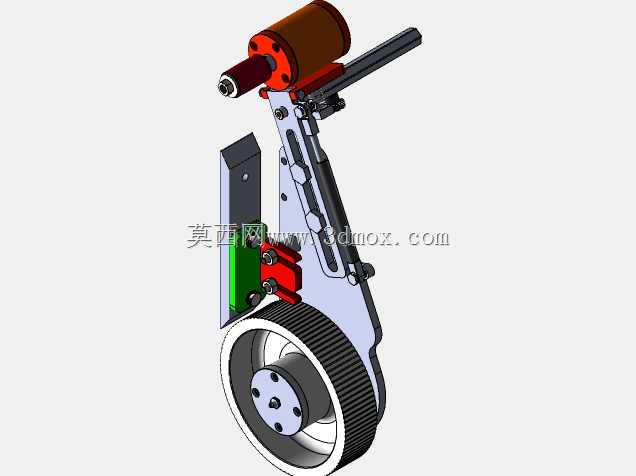

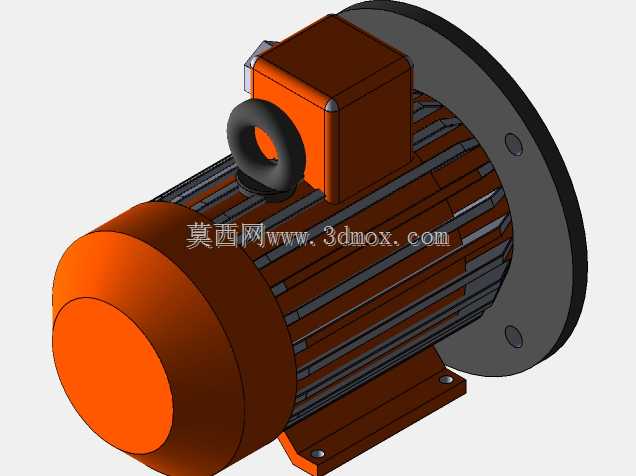

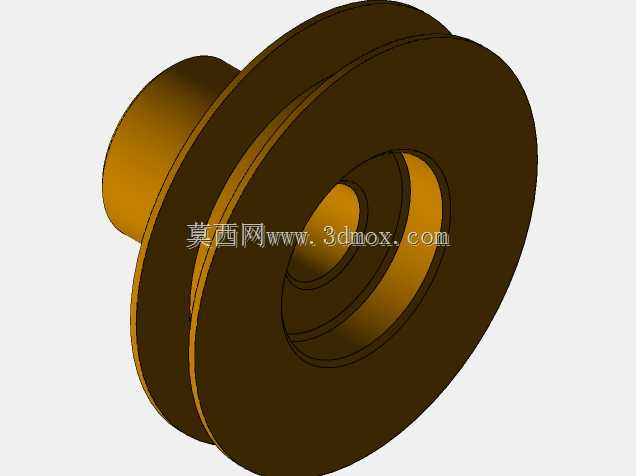

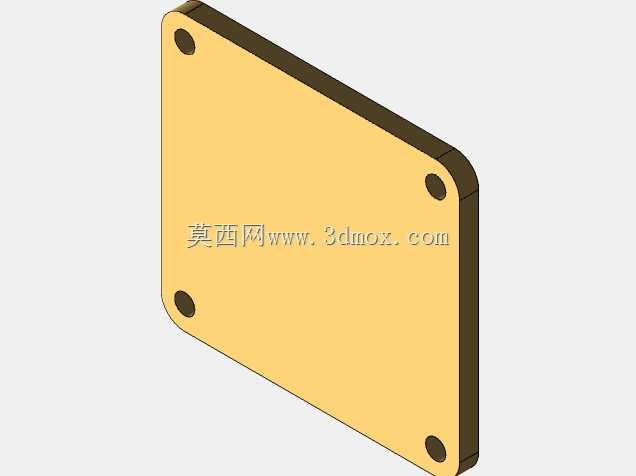

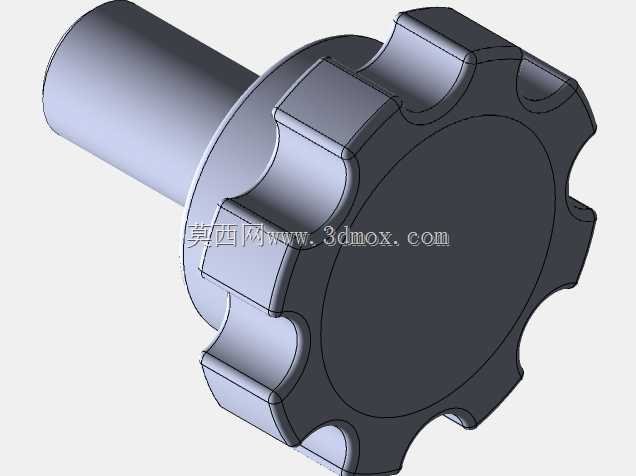

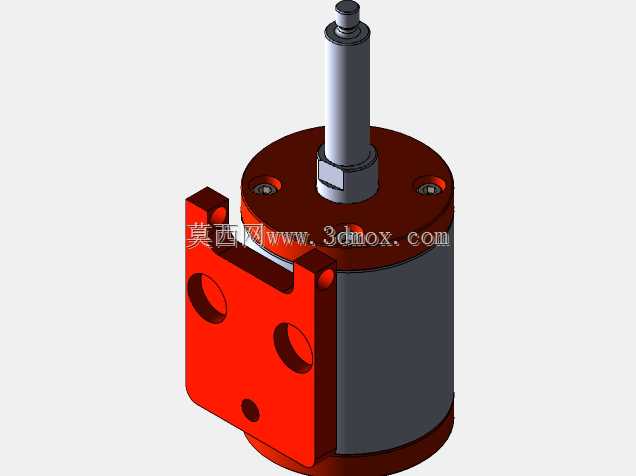

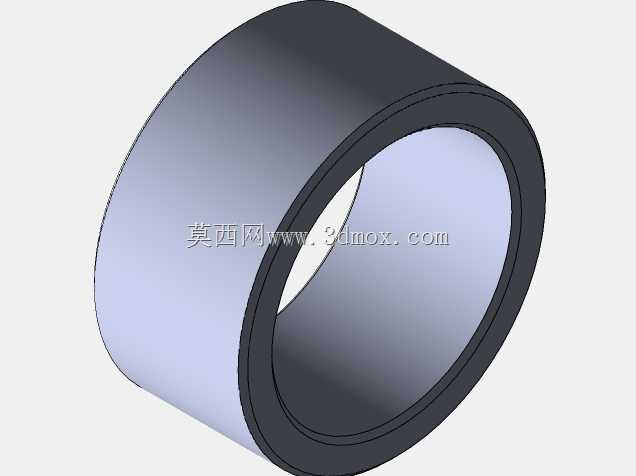

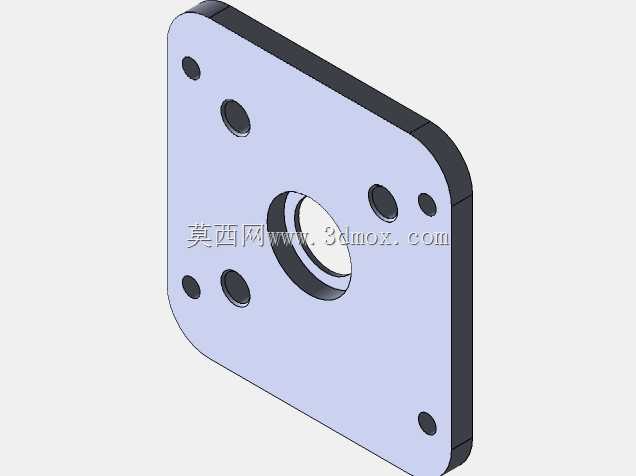

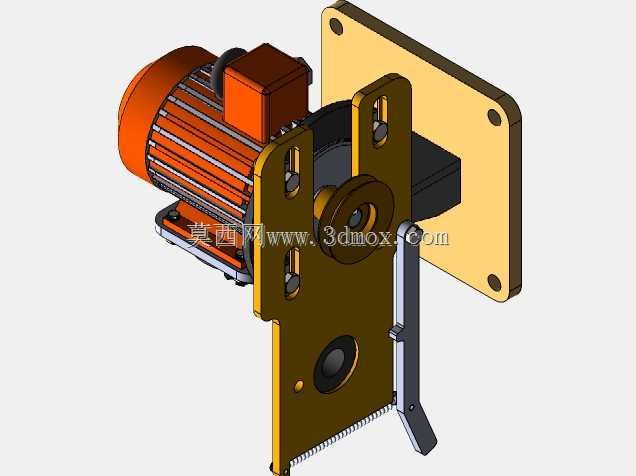

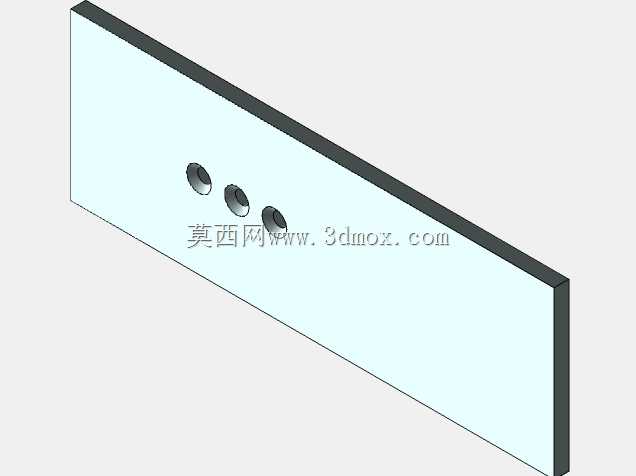

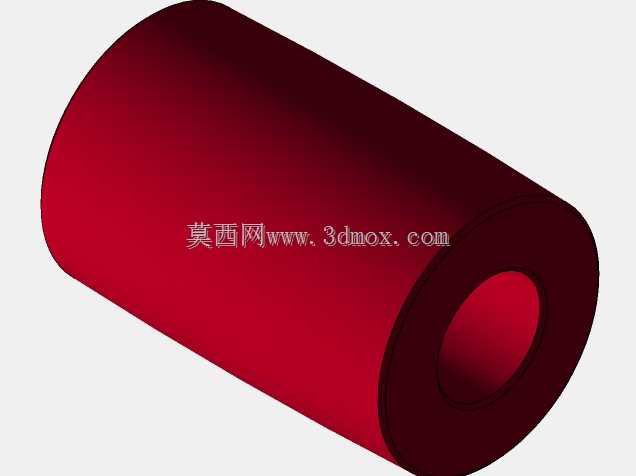

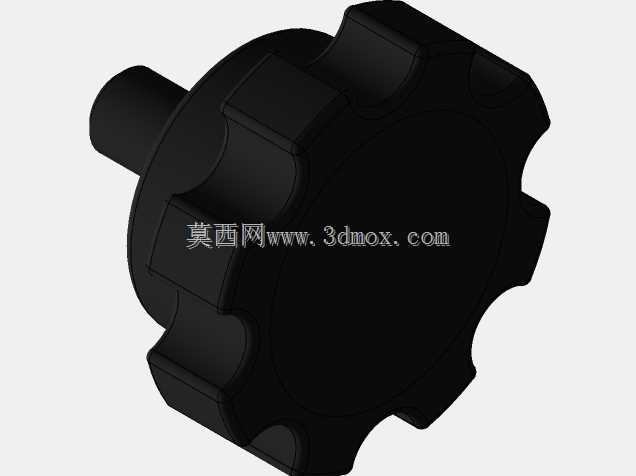

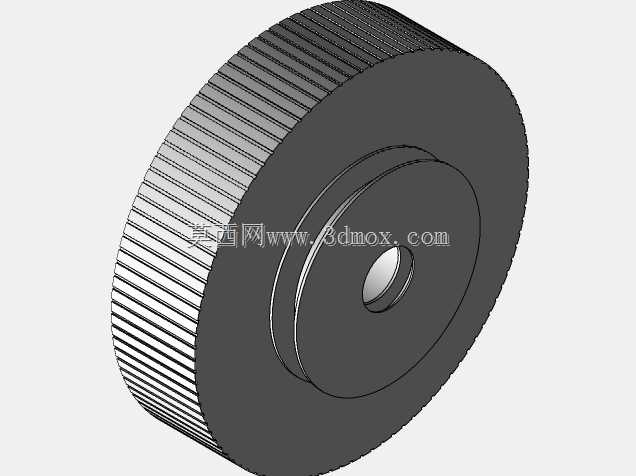

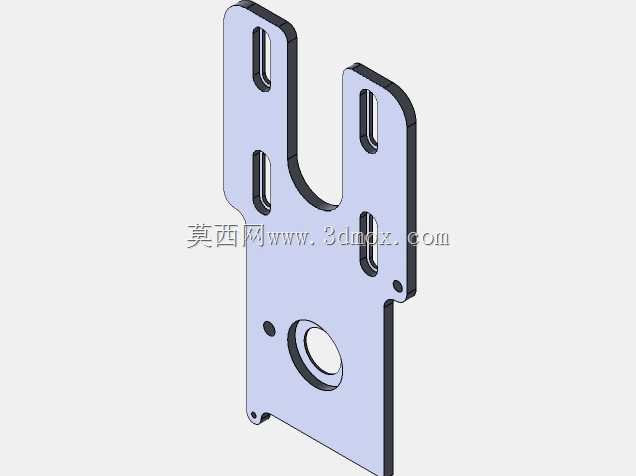

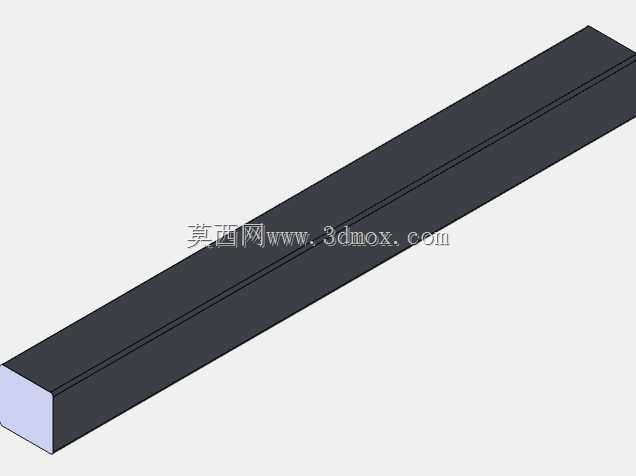

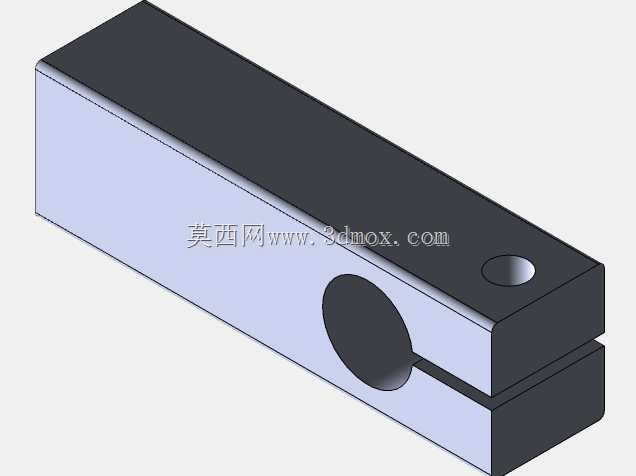

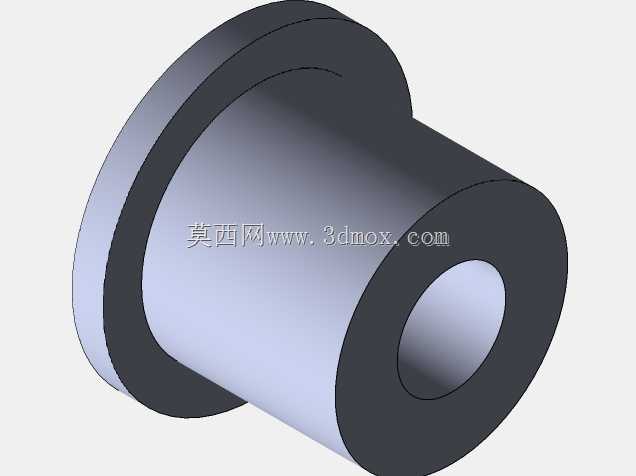

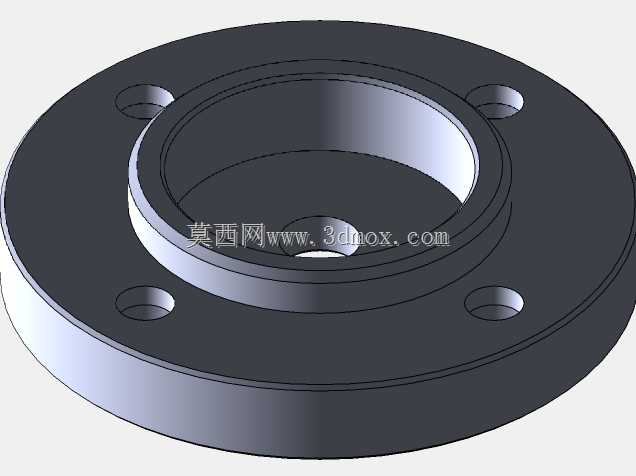

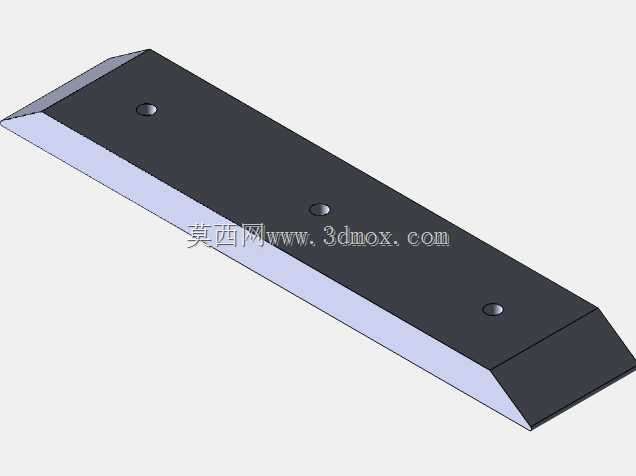

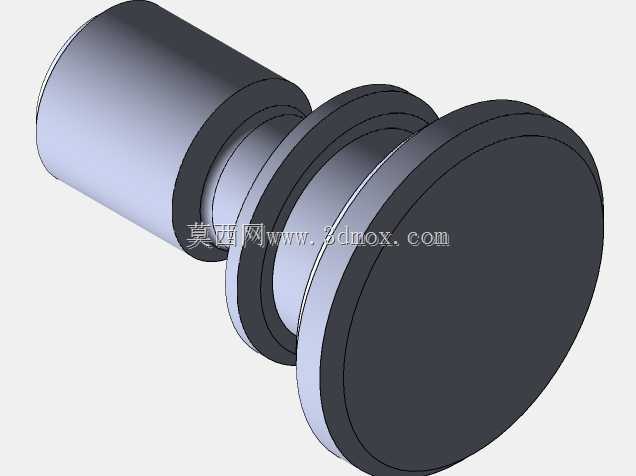

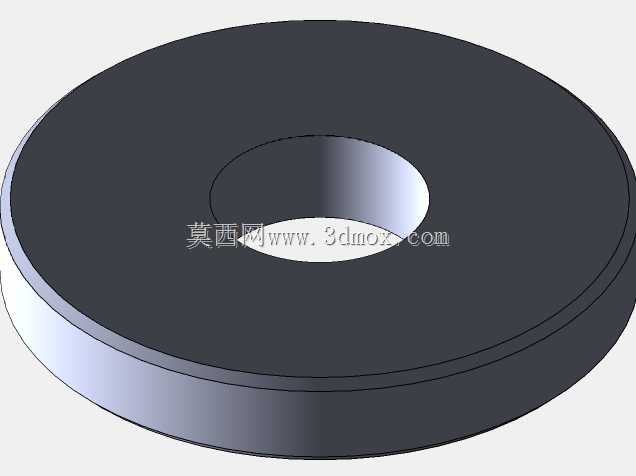

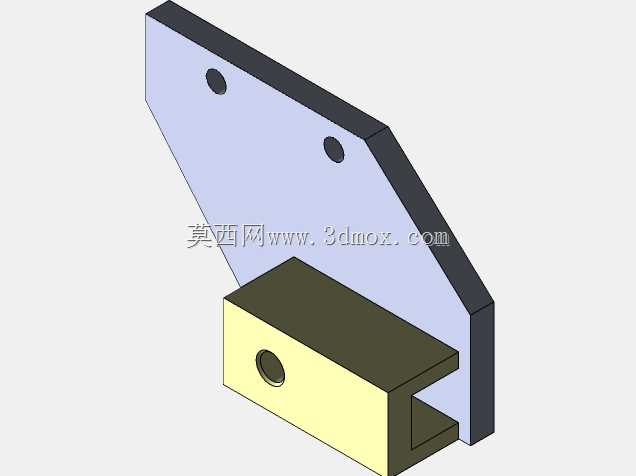

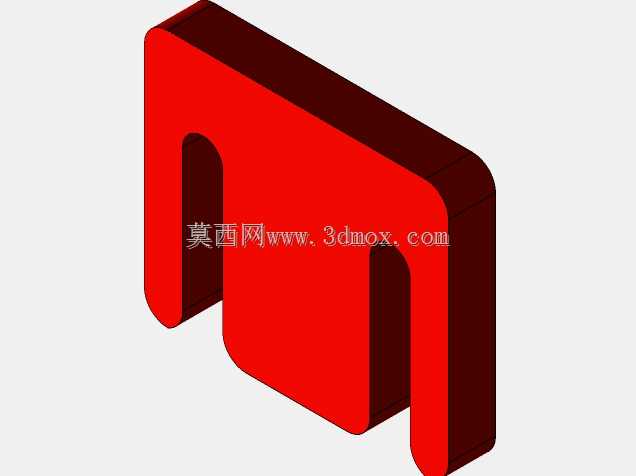

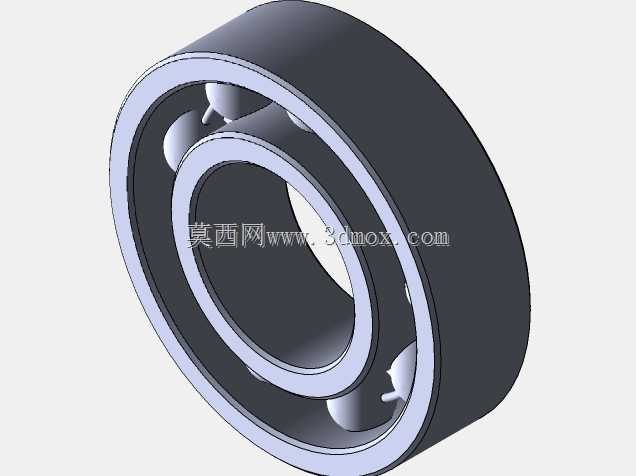

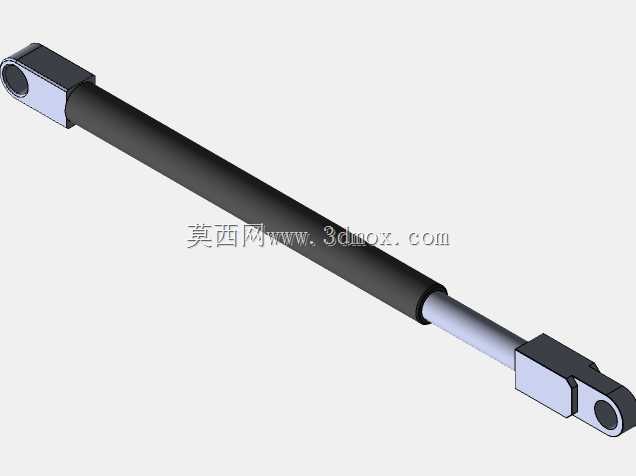

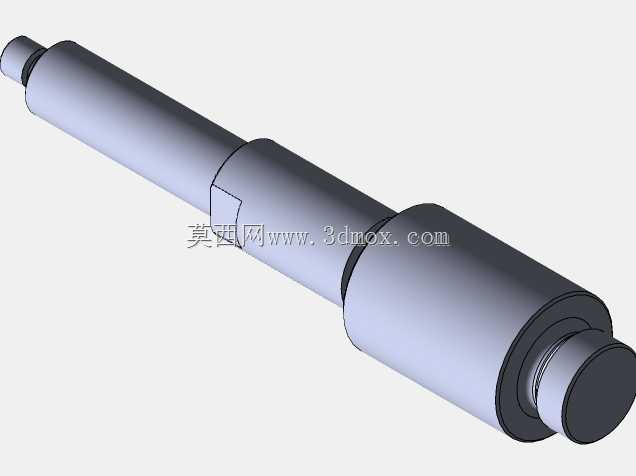

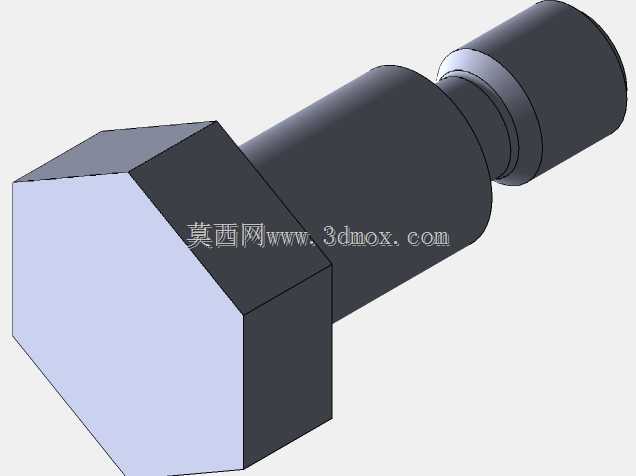

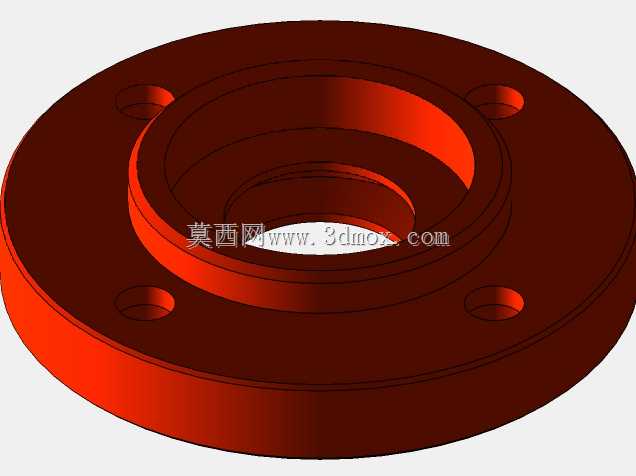

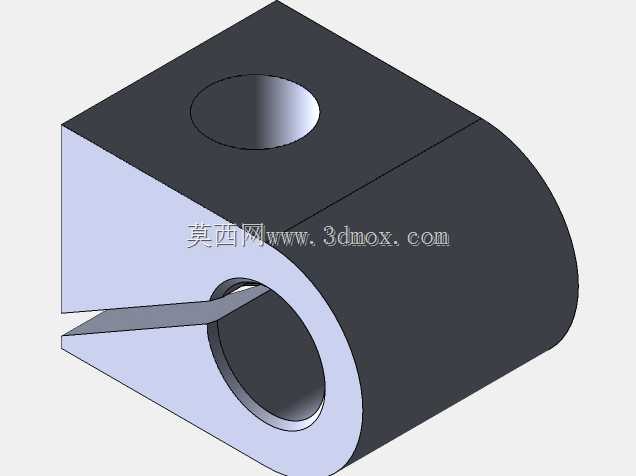

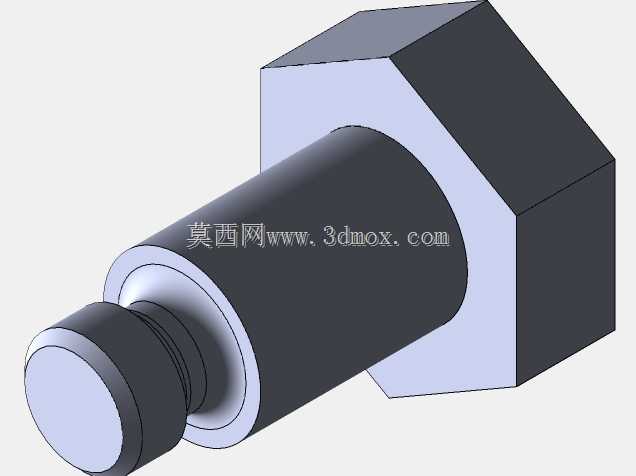

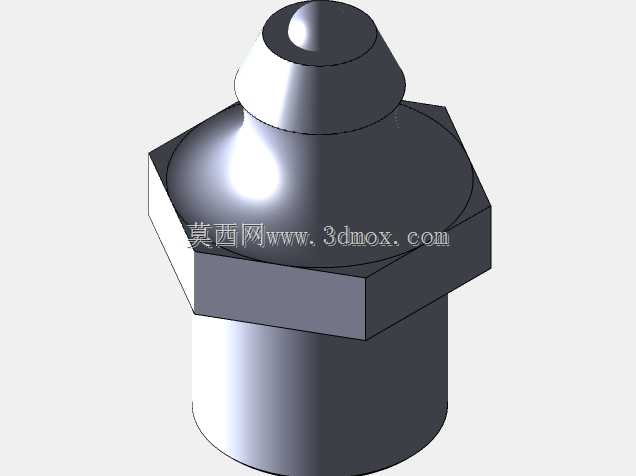

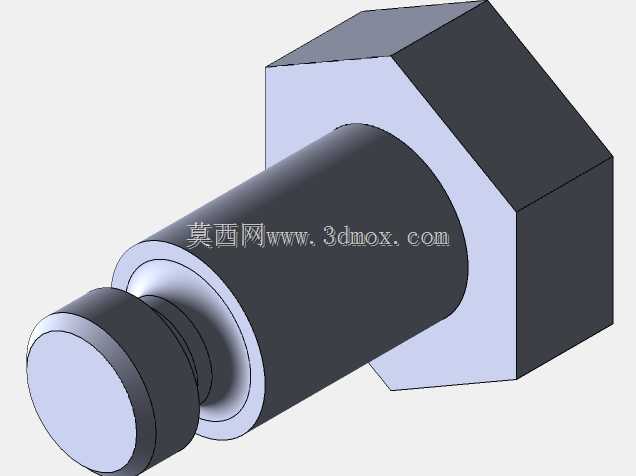

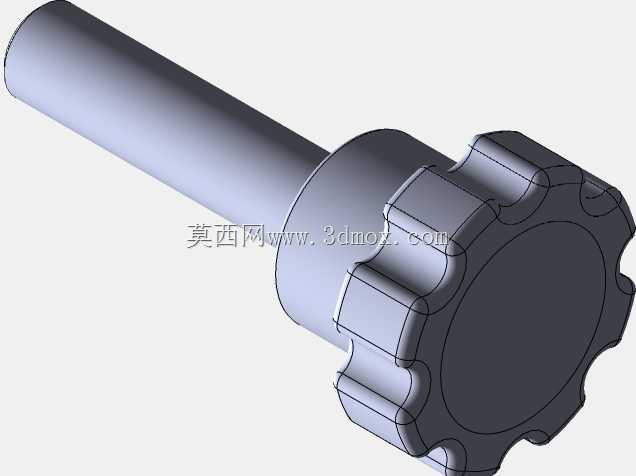

这款砂磨打磨设备主要面向小型五金加工、模具修配、金属件去毛刺等作业场景，可适配不同粒度的接触轮砂带，完成平面磨削、圆弧倒角、焊缝打磨等多类工序，相比手持角磨机具备更高的作业稳定性与更长的持续工作时长，适合固定工位的批量修磨作业。设备采用分体式传动布局，驱动电机通过三角带将动力传递至磨削工作轮，带传动结构可在磨削负载突变时起到缓冲过载的作用，避免电机堵转烧毁，同时可通过更换不同直径的带轮调整工作轮转速，匹配不同材质工件的磨削线速度需求。安装端采用立式安装板设计，安装板预留四个对称布置的固定孔位，可直接通过螺栓固定在工作台支架或者专用设备机架上，安装板与主机架之间设置有调节腰型孔，可微调电机与工作轮的中心距，实现皮带张紧度的快速调整，无需额外加装张紧轮结构，简化整体装配复杂度。设备前端设置有可偏转的工件托架，托架表面做防滑处理，可根据工件打磨角度调整托架倾斜角度，托住待加工工件避免打磨过程中工件抖动，提升磨削精度与操作安全性；接触轮采用橡胶包覆金属轮毂结构，橡胶层硬度适配金属磨削需求，既可以保证砂带贴合度，又能避免刚性接触导致的工件表面磕碰划伤。整体机架采用钢板折弯焊接成型，关键受力位置设置有加强筋结构，抵消高速磨削过程中产生的振动，保证设备运行稳定性；设备侧方设置有快换式砂带张紧手柄，扳动手柄即可快速松开工作轮端的张紧结构，更换不同粒度的砂带，无需额外工具辅助，缩短换型调整时间。设备的动力端与磨削端做了分区布局，电机位于设备后侧上方，磨削工作端位于前侧下方，磨削产生的金属碎屑不会直接飞溅到电机散热槽内，可延长电机的维护周期与使用寿命；机架底部预留有排屑缺口，打磨产生的碎屑可顺着缺口直接落入下方的集屑装置，减少作业面的碎屑堆积。从安装边界来看，设备整体横向占用空间较小，立式安装板的固定孔位适配常规工业工作台的安装孔距，不需要对现有工作台做额外改造即可完成部署，工作轮的伸出长度可满足常规尺寸工件的磨削作业需求，不会与工作台边缘产生干涉。
