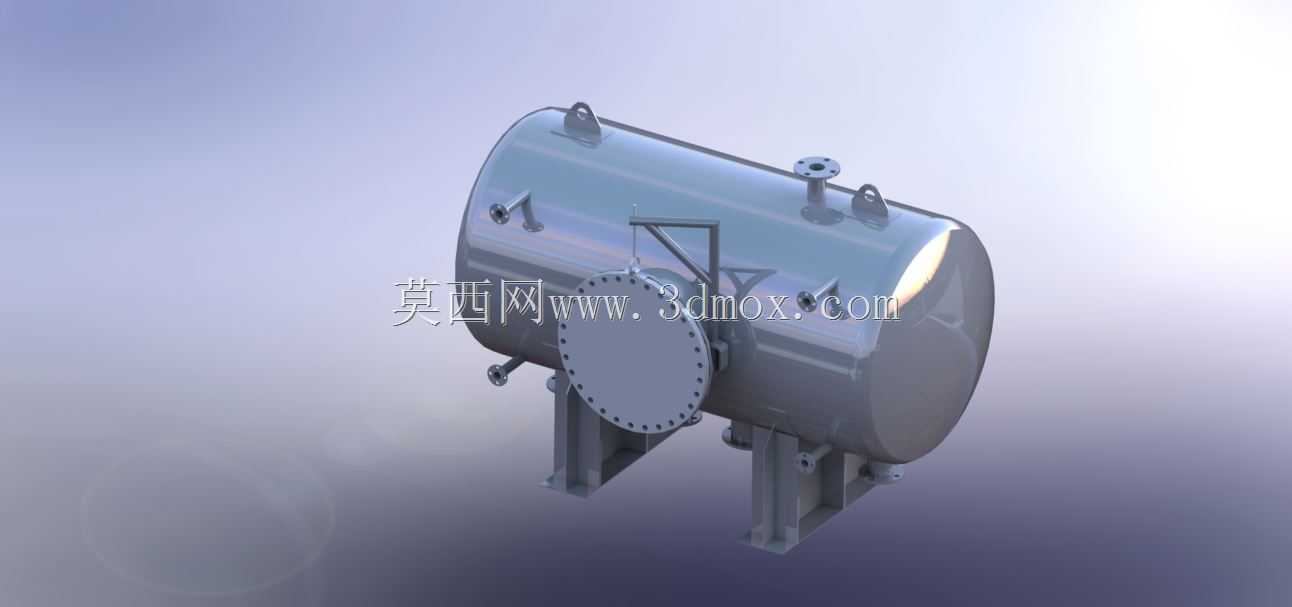

卧式工业ASME 8级压力容器结构

这款卧式承压罐体的设计，首先锚定的是石油炼化、精细化工、食品制药等行业的中低压流体存储、缓冲、相分离工况，可作为工艺环节中的暂存容器、气液分离罐或者缓冲稳压罐使用，适配多数需要承压存储介质的连续化生产场景。从结构设计逻辑来看，整体采用标准椭圆形封头搭配圆柱形筒体的经典承压结构，这类结构的应力分布均匀，在相同承压等级下耗材更少，制造工艺成熟度高，筒体端部采用带颈对焊法兰连接快开式盲板盖，法兰周向均匀布置螺栓孔，既保证密封面的压紧力均匀，也方便后期开盖检修内部构件、清理残留介质。罐体顶部设置了多组不同通径的接管，分别对应介质进料、排气、安全附件安装、仪表检测的接口，侧部也预留了出料、排污、液位检测的接口位置，所有接管的补强结构都做了等面积补强计算，避免开孔位置出现应力集中导致的承压失效。支座采用双鞍式支承结构，鞍座的包角、腹板厚度、筋板布置都经过载荷校核，固定端鞍座设置地脚螺栓孔完全锁死，滑动端鞍座预留长圆孔，适配罐体在温度变化下产生的热胀冷缩位移，避免热应力拉扯支座或者筒体焊缝。外形尺寸上，筒体长径比控制在3:1左右，属于卧式容器的最优长径比区间，既不会因为长径比过大导致筒体跨中挠度过大，也不会因为长径比过小导致占地面积过大，安装时需要保证鞍座基础的水平度偏差不超过千分之一，预留出接管操作、法兰拆装的侧向操作空间，顶部安全附件的安装位置要留出足够的检修操作高度，罐体周围要预留至少0.8米的巡检通道。设计过程中严格遵循ASME 8卷的承压设备规范，筒体壁厚、封头壁厚都根据设计压力、设计温度、介质腐蚀裕量做了精准计算，所有焊接接头的坡口形式、探伤比例都匹配对应的承压等级，人孔位置设置在筒体侧部靠近盲板端，方便人员进入内部检修，吊耳布置在筒体上部重心对称位置，满足整体吊装的载荷要求，罐体外部的接管方位都做了工艺适配，可根据实际项目的管线走向调整接口角度，适配不同厂区的管线布局需求。
