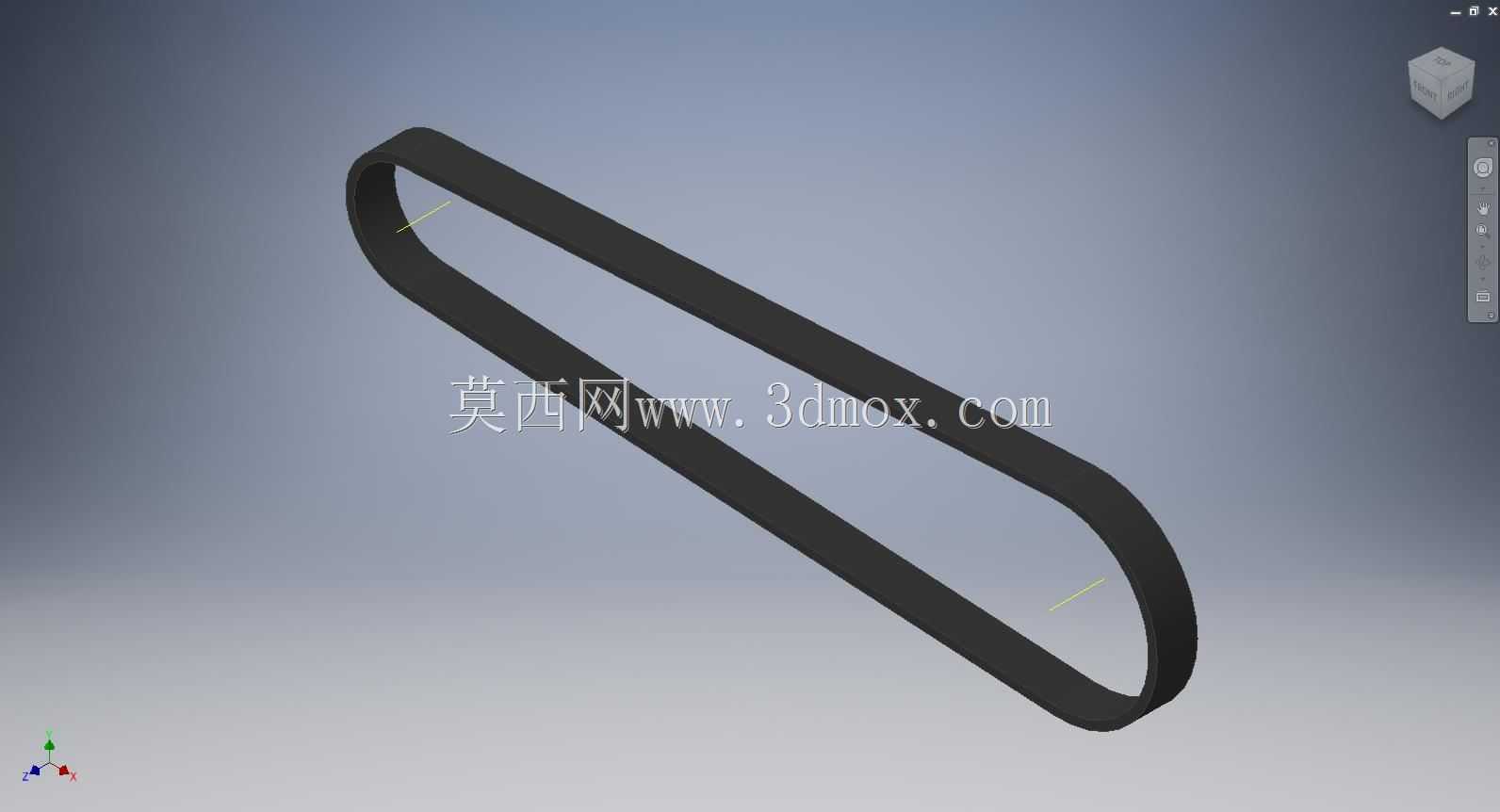

FRC机器人用HTD圆弧齿正时传动带结构

在FRC竞赛机器人的动力传输链路里，正时同步带的选型与结构设计直接决定了传动精度、负载承载能力与运行可靠性，区别于普通平皮带的摩擦传动，HTD圆弧齿正时带依靠齿形啮合传递扭矩，不会出现打滑丢转的问题，能精准匹配驱动轴与执行端的传动比，在机器人的行走机构、升降机构、末端执行器动力传输场景中都有大量应用。这款参数化的HTD带结构，设计时优先考虑了竞赛场景下的快速迭代需求，把带宽、节距长度、带轮齿形匹配度这些核心参数做成可调整的变量，不需要从零开始绘制齿形与带体轮廓，修改对应参数就能生成适配不同安装轴距、不同负载需求的带体模型，大幅缩短机器人设计阶段的传动系统选型验证周期。从实际安装边界来看，带体的闭合周长公差控制在啮合传动允许的范围内，齿形轮廓完全匹配标准HTD带轮的齿槽参数，安装时不需要额外修磨带体或者调整带轮齿位，只要保证两个带轮的中心距在设计的张紧调节区间内，就能实现平稳啮合，不会出现爬齿、跳齿的问题。带体的截面厚度根据带宽做了对应匹配，带宽越大的型号带体厚度相应增加，保证高负载传动时带体不会出现横向扭曲变形，同时齿面的啮合接触面积经过优化，和带轮齿槽的贴合度更高，传动过程中的冲击噪音更小，也能降低齿面的磨损速率，延长整套传动机构的维护周期。设计过程中还同步考虑了带轮的匹配逻辑，参数调整时带体的节线长度会自动和对应齿数的带轮做匹配校验，避免出现带长和中心距、带轮齿数不匹配的干涉问题，在做装配验证时，可以直接把生成的带体模型和带轮、安装轴、张紧结构做虚拟装配，检查传动路径上是否存在结构干涉，提前排查安装时可能出现的带体蹭边、张紧量不足等问题。对于竞赛机器人这类需要频繁调整动力布局、快速迭代结构的场景，这种参数化的带结构不需要设计人员反复测绘标准件尺寸，也不用手动绘制复杂的圆弧齿形，只需要根据传动功率、安装空间确定核心参数，就能快速生成符合啮合要求的带体模型，既保证了传动结构的设计精度，也能减少重复建模的工作量，让设计人员把更多精力放在传动布局优化与性能调试上。
