SCARA结构桌面级熔融沉积成型设备

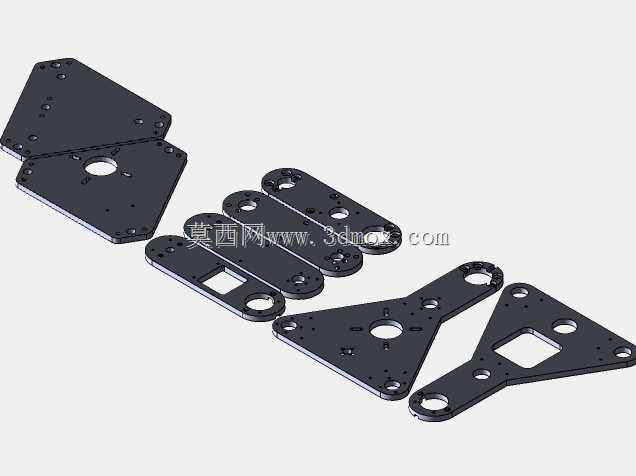

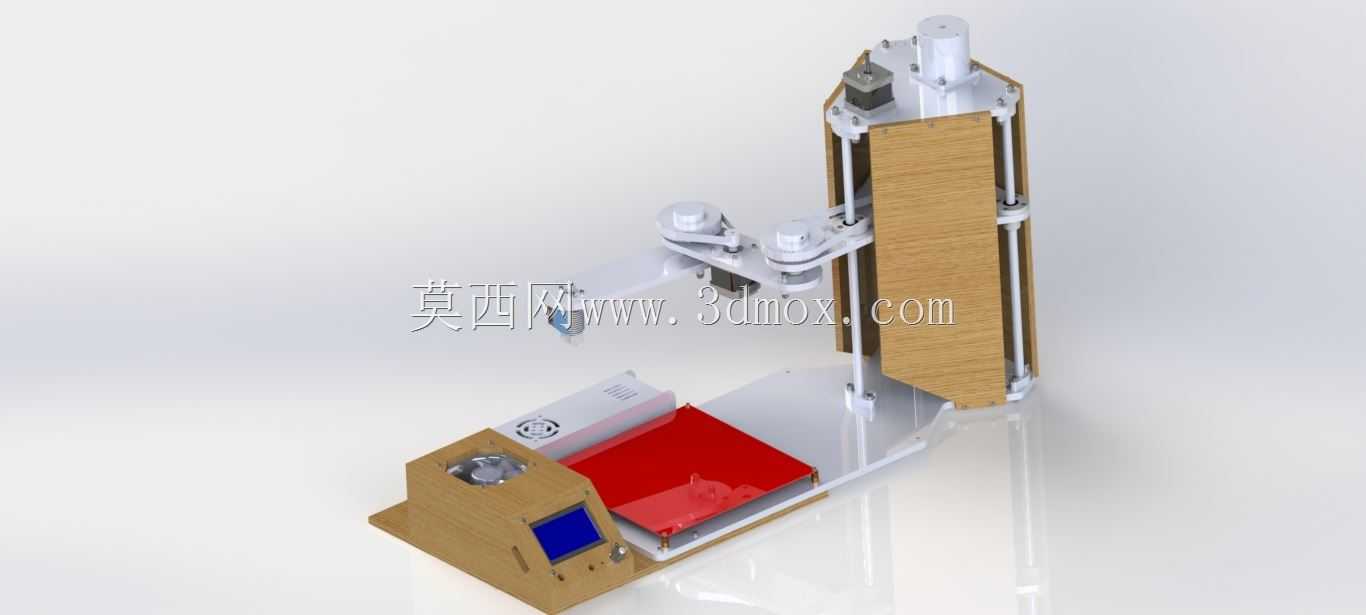

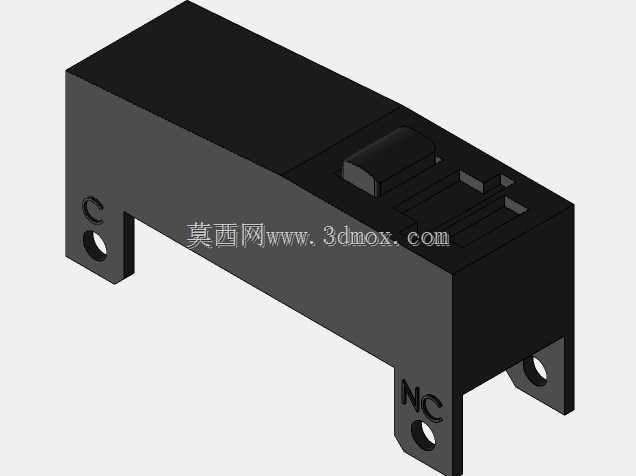

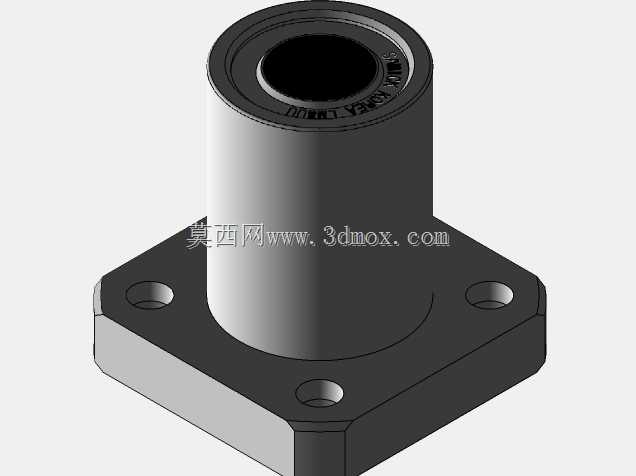

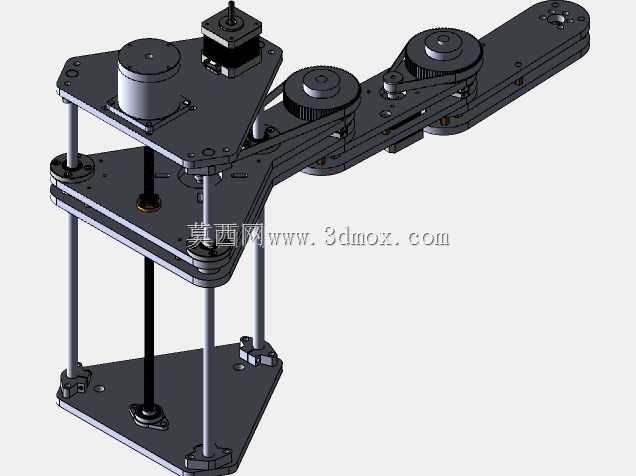

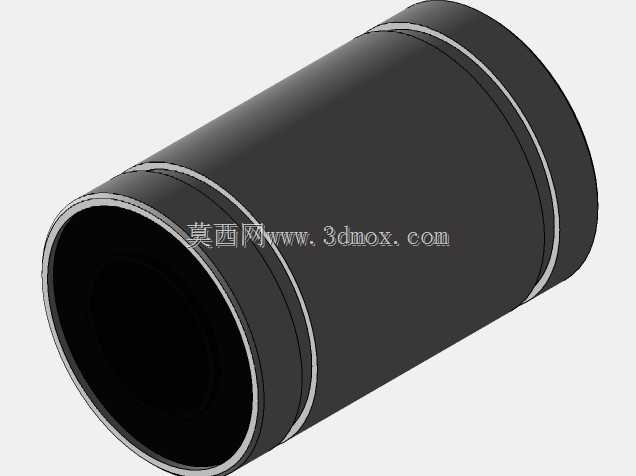

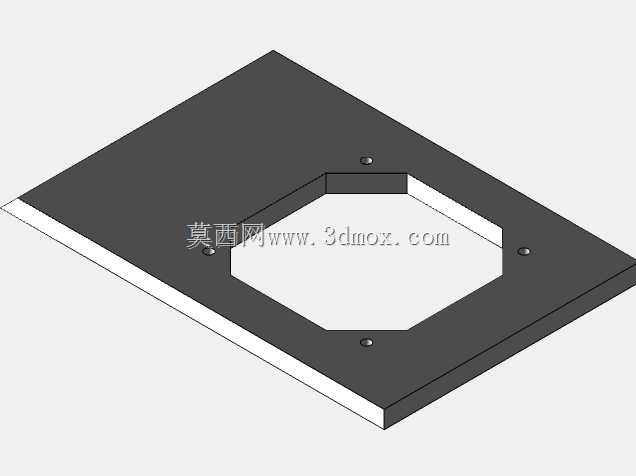

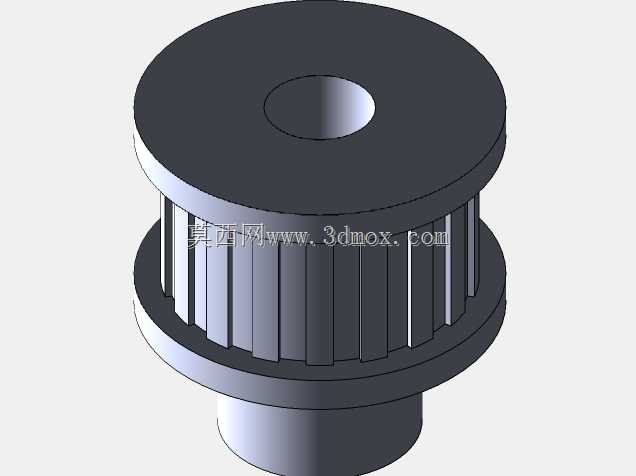

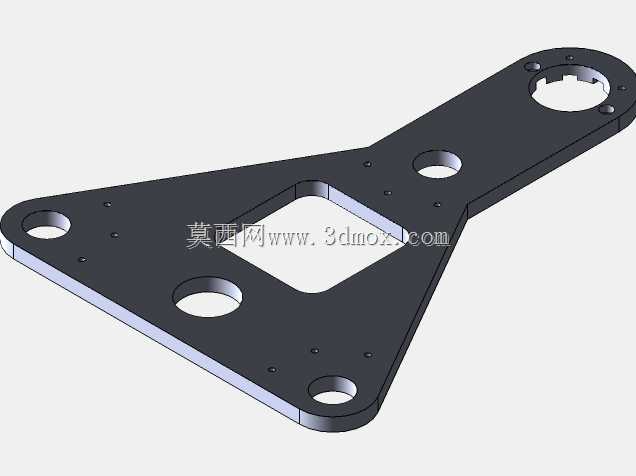

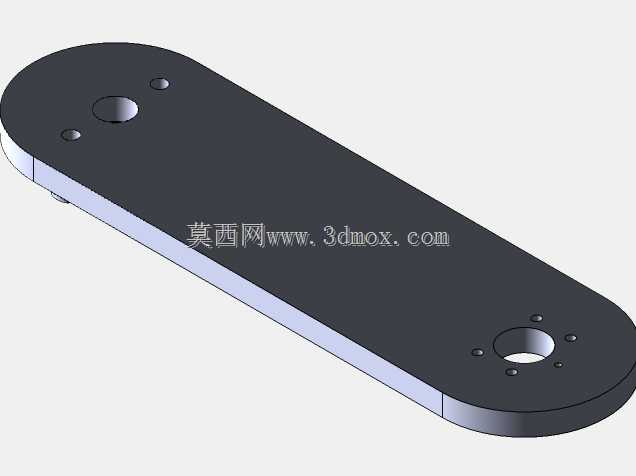

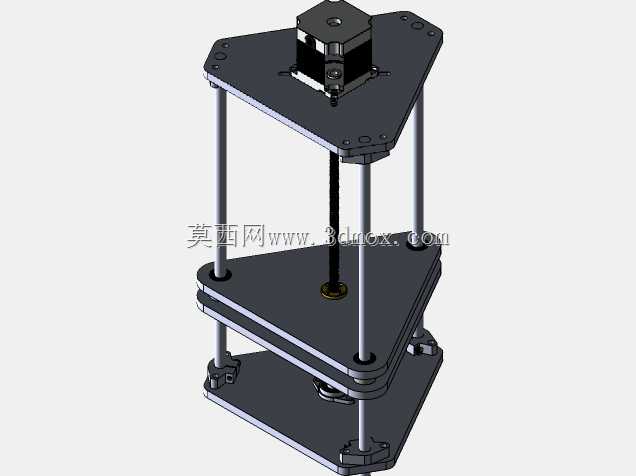

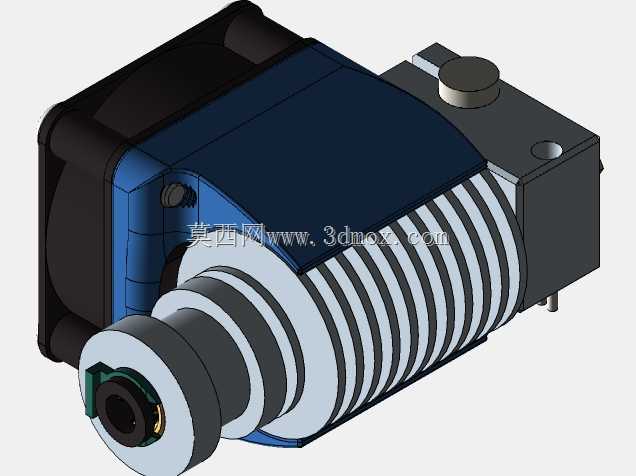

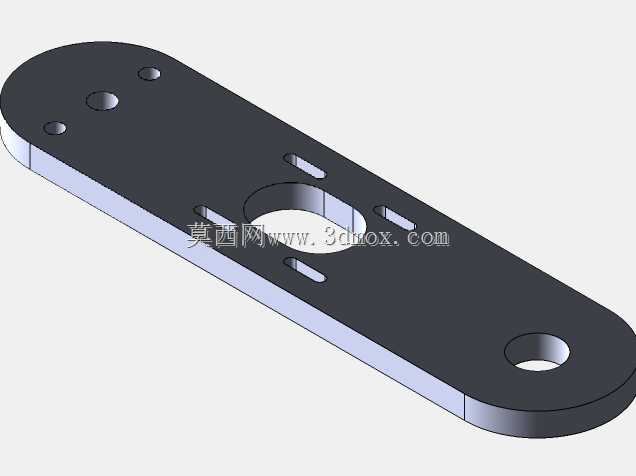

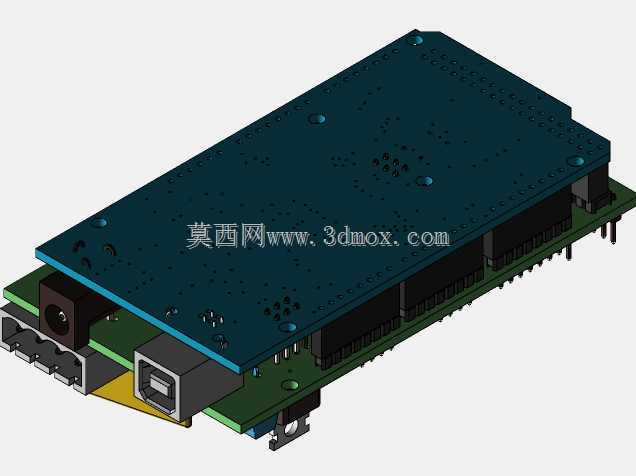

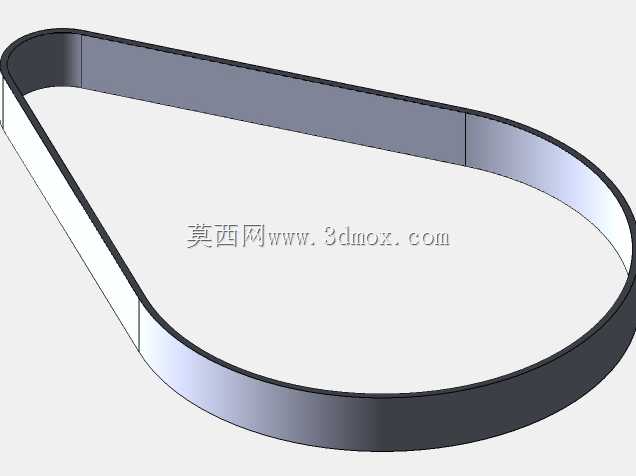

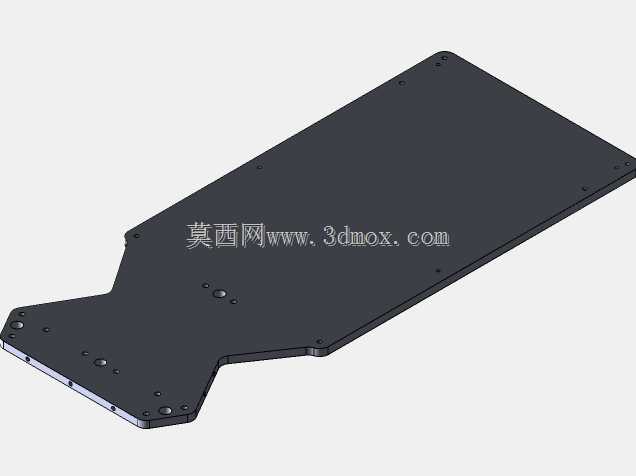

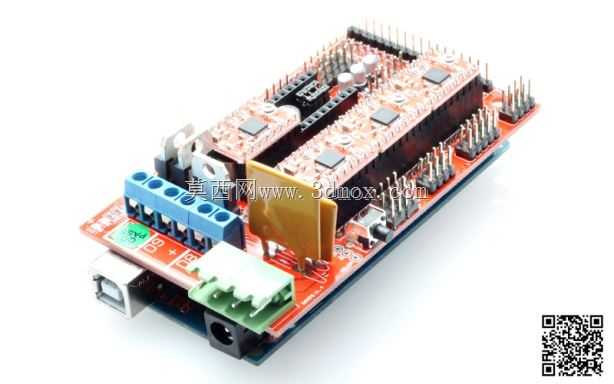

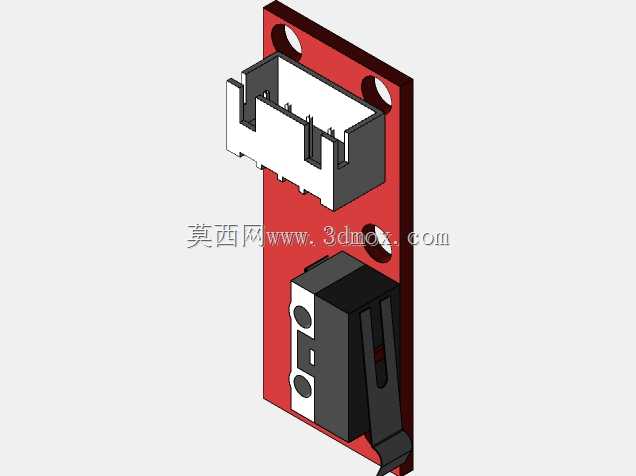

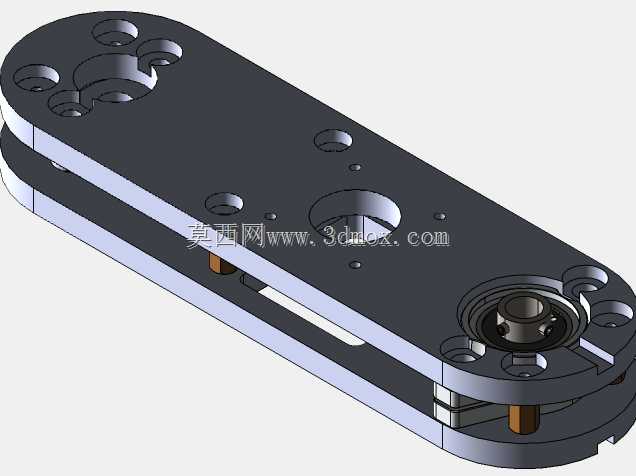

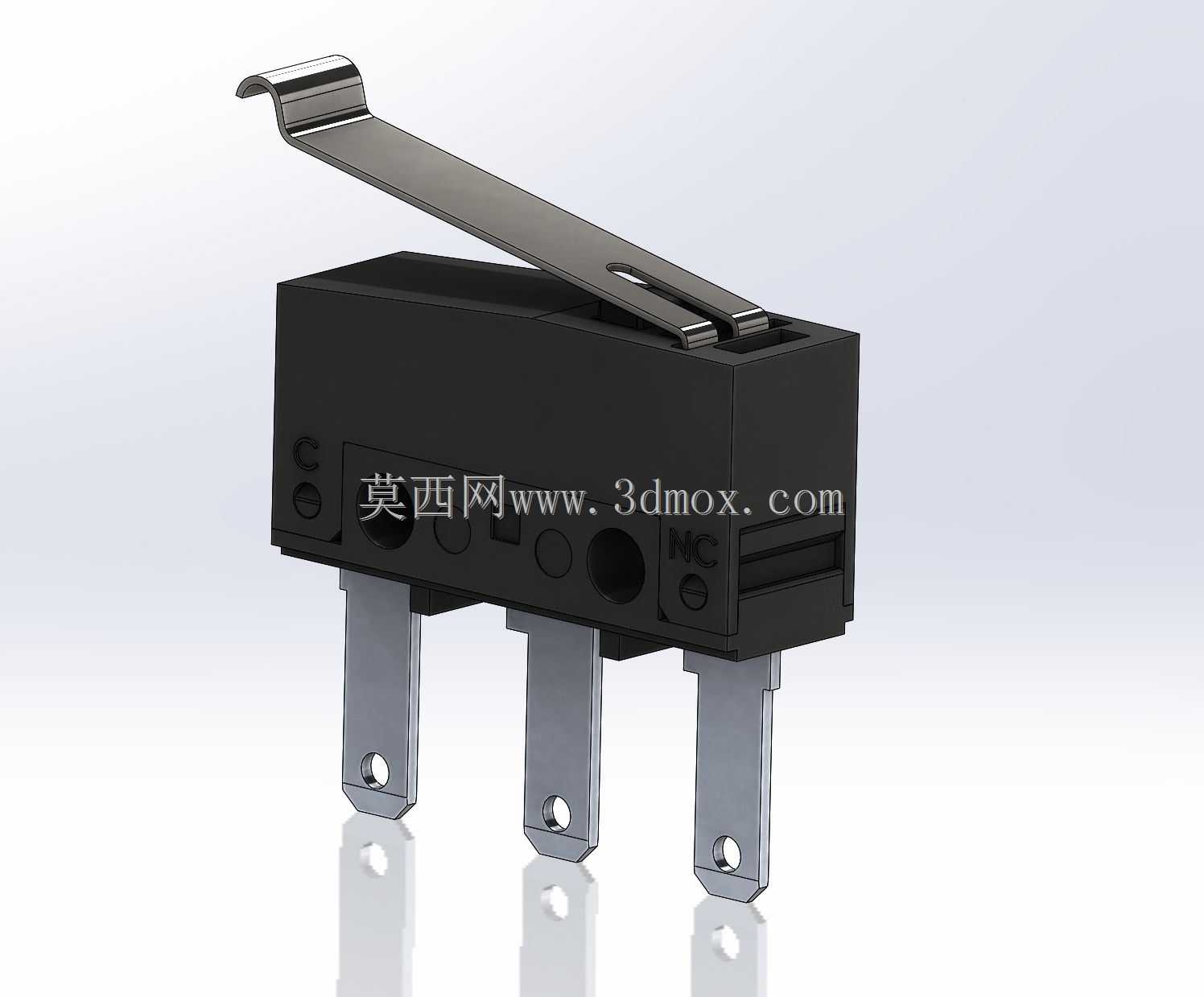

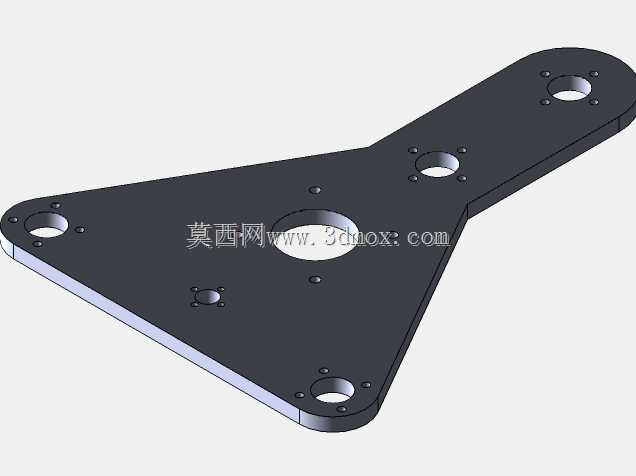

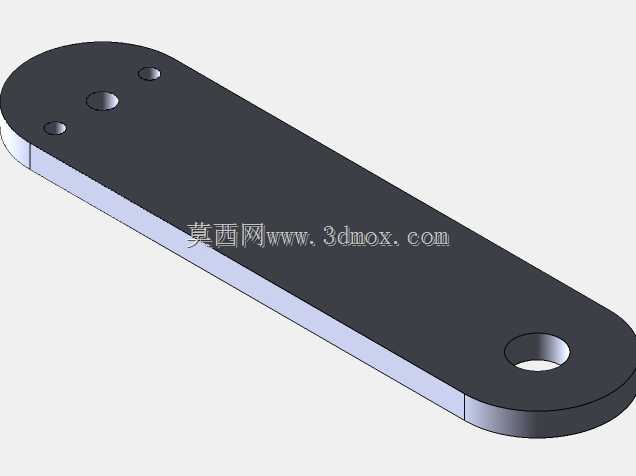

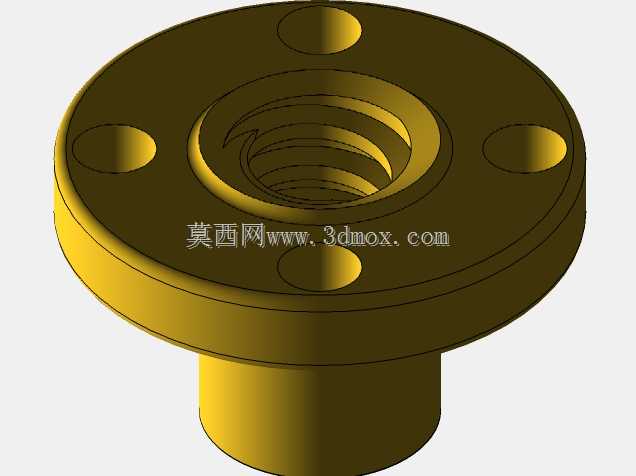

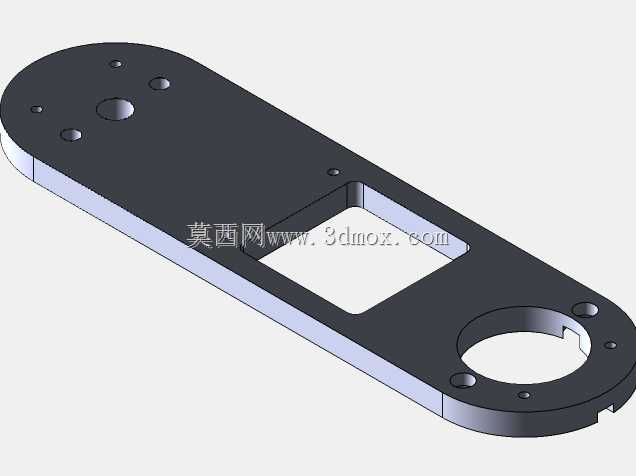

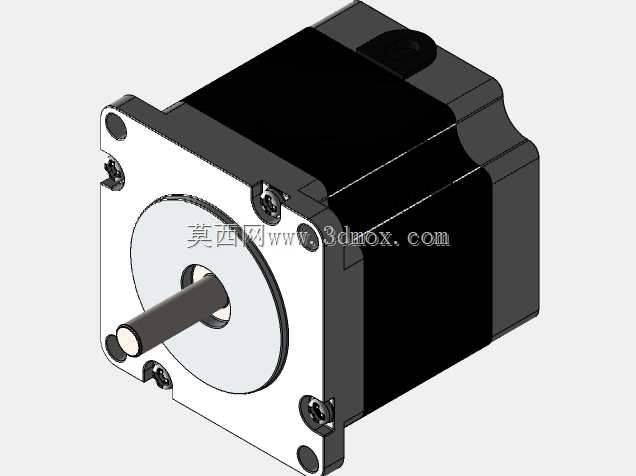

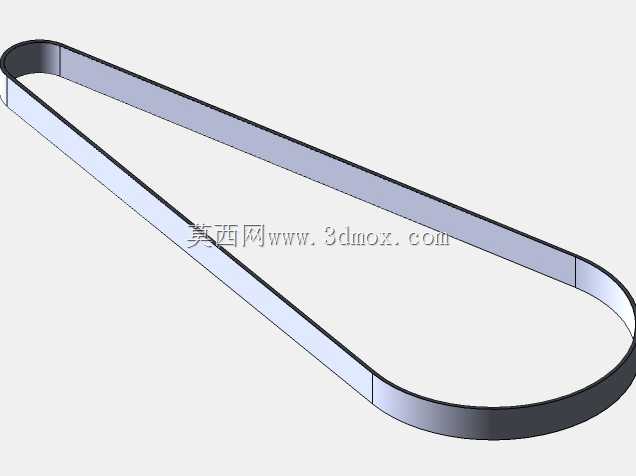

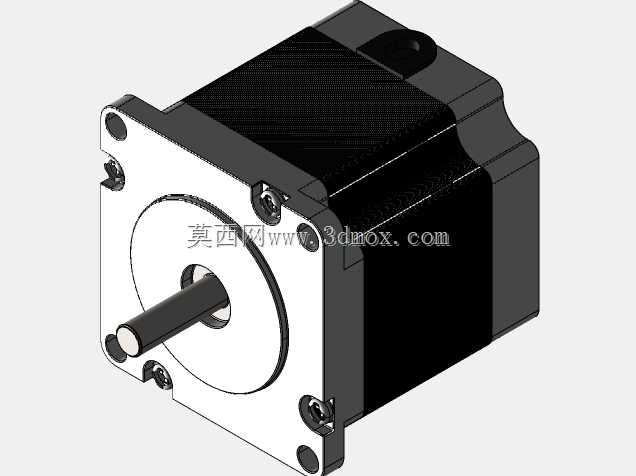

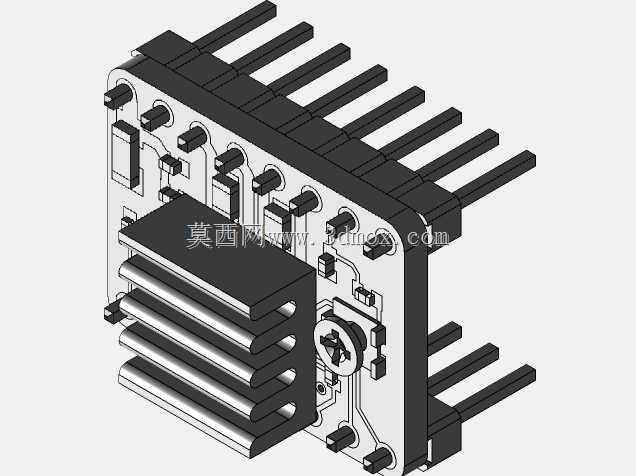

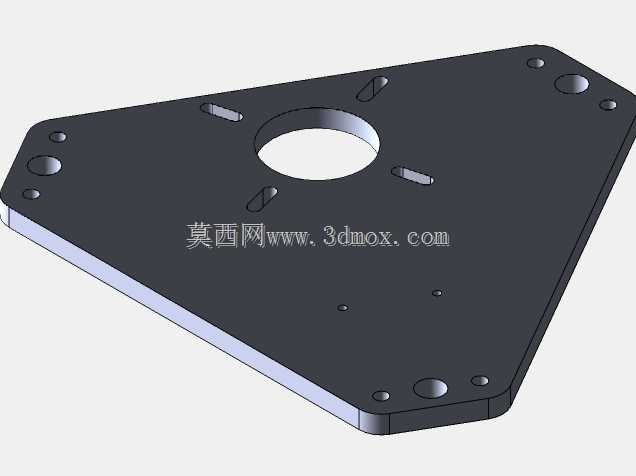

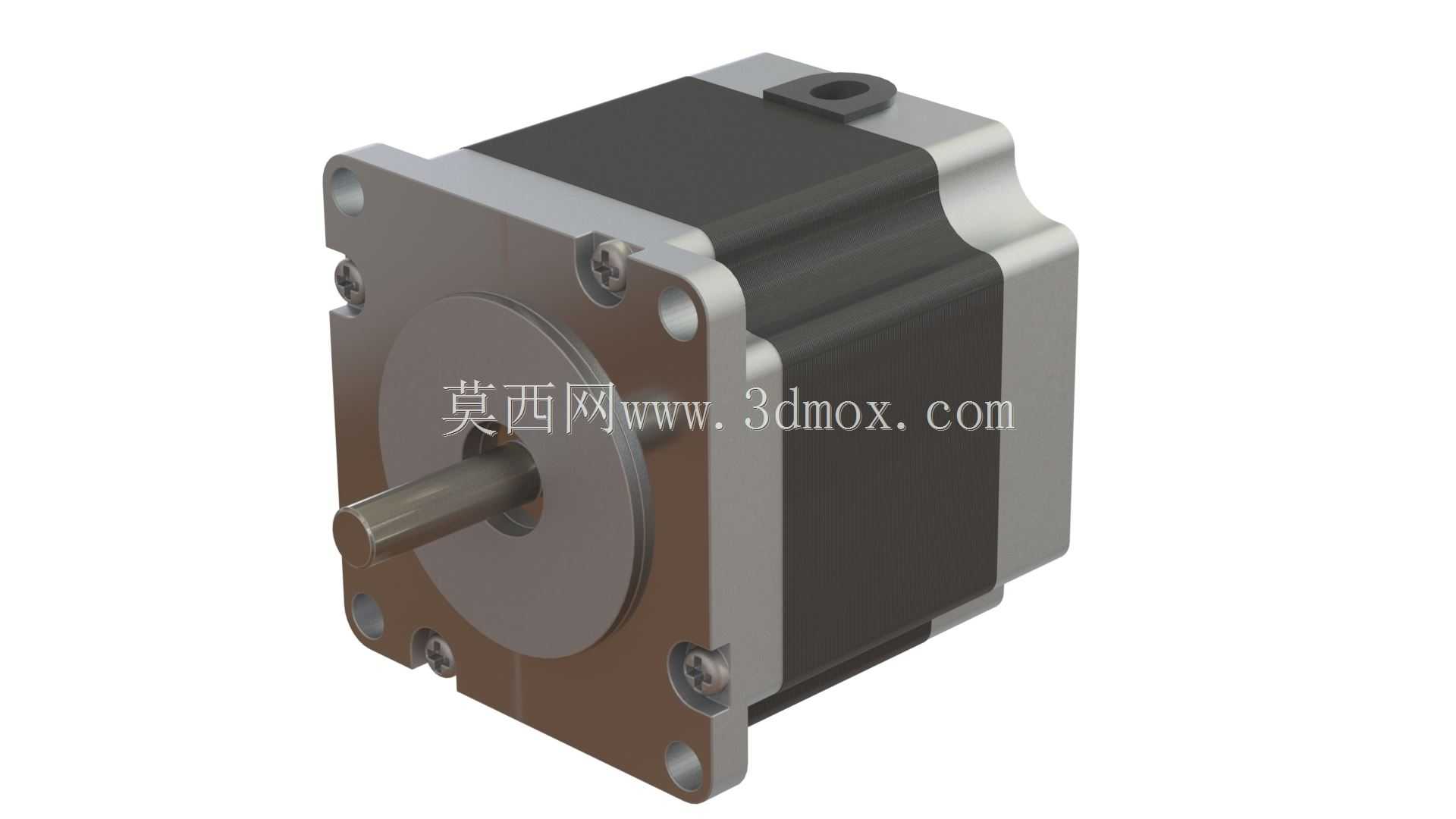

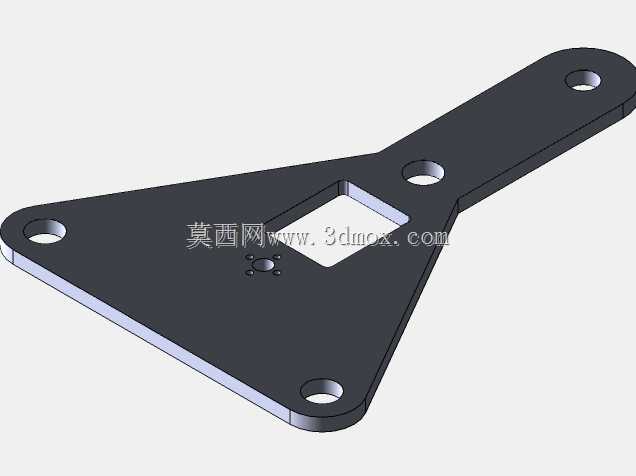

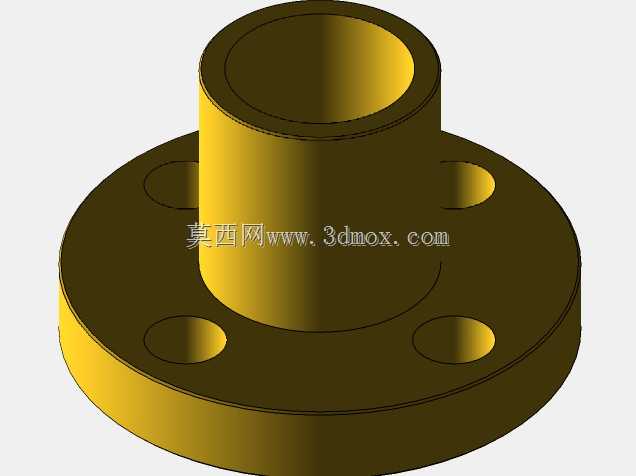

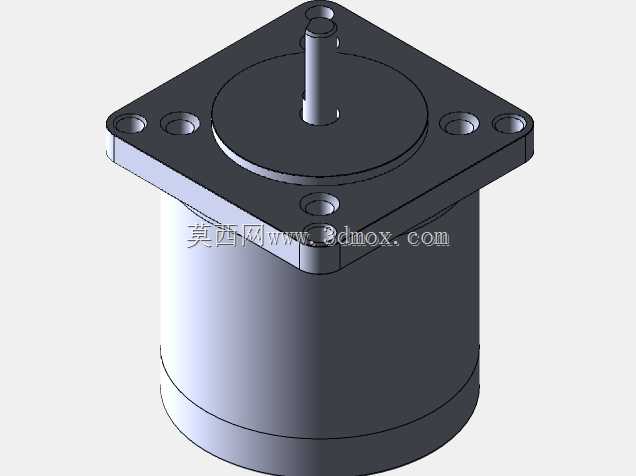

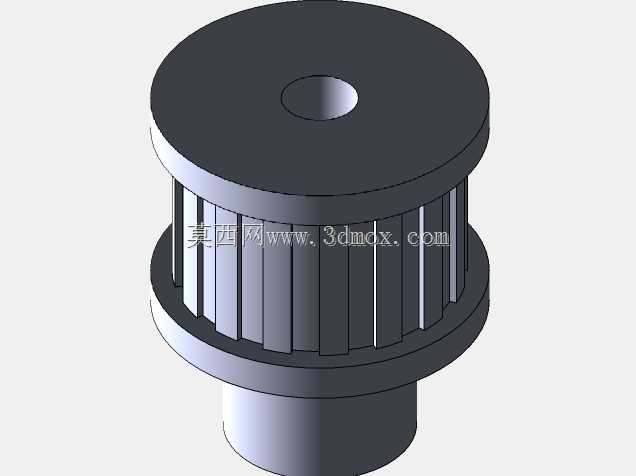

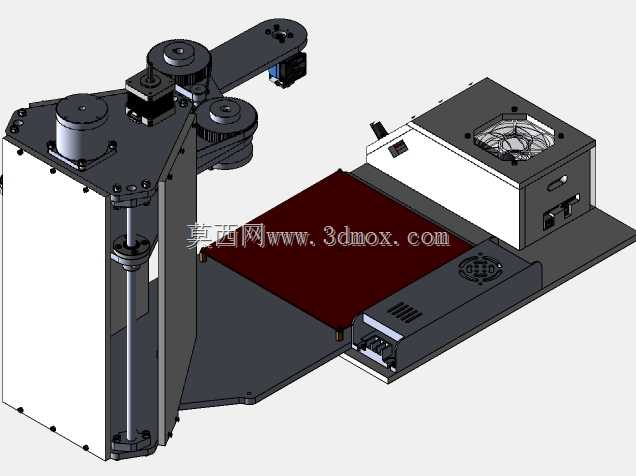

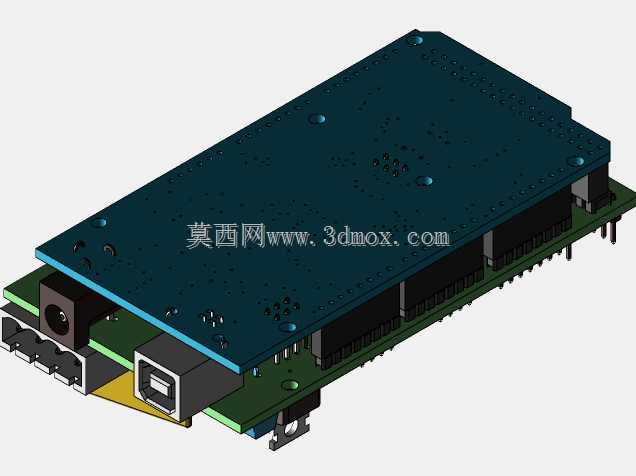

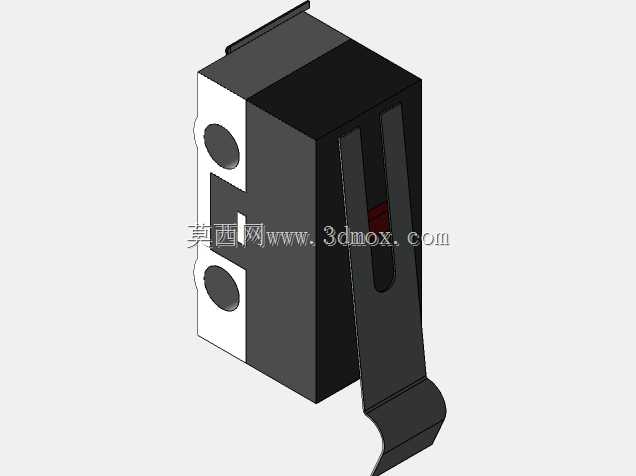

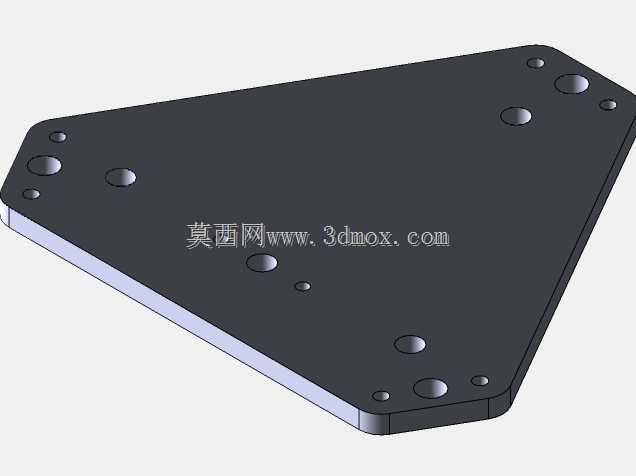

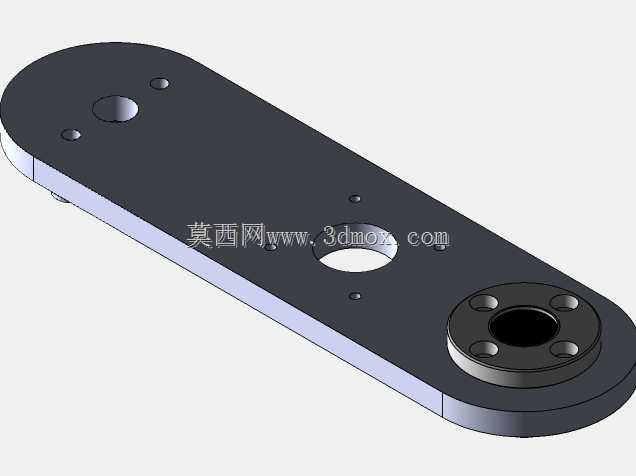

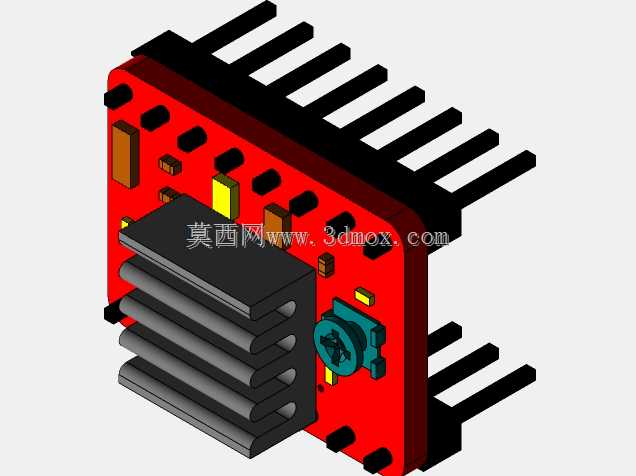

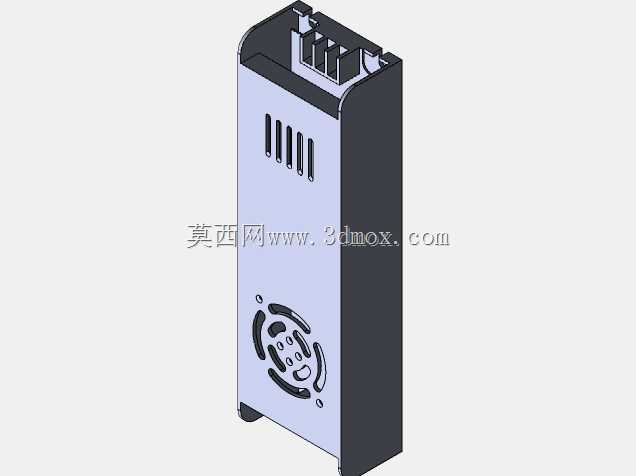

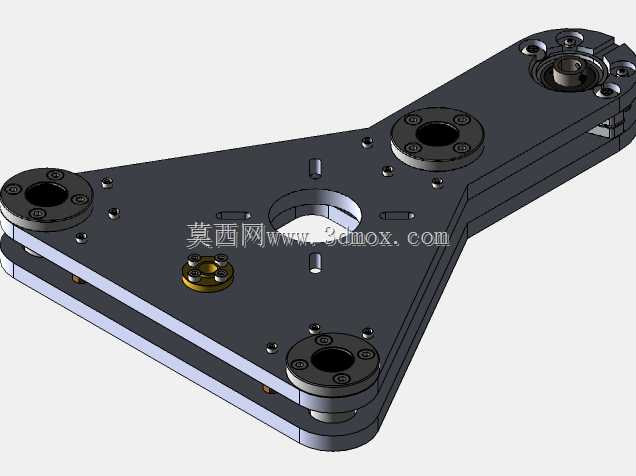

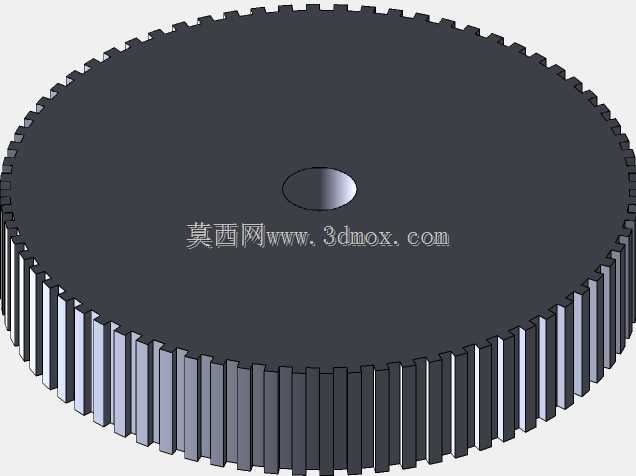

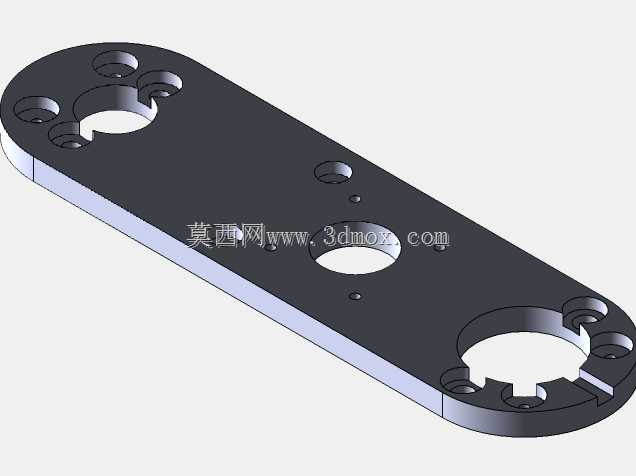

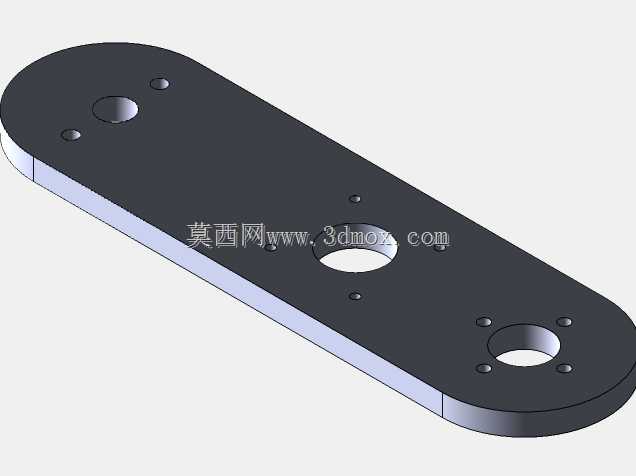

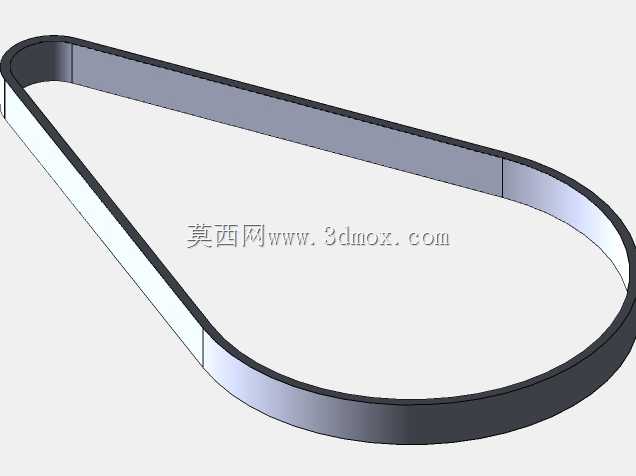

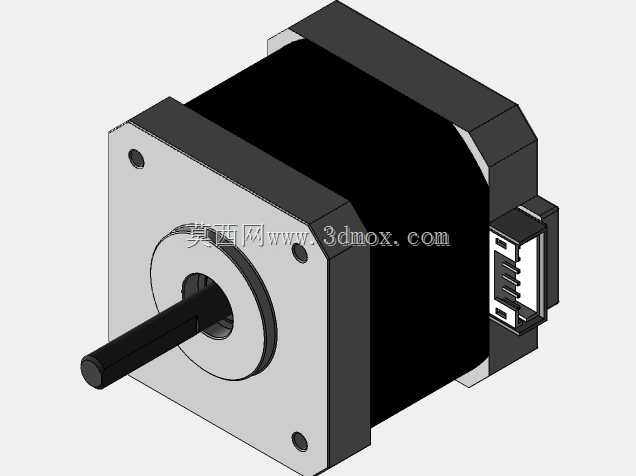

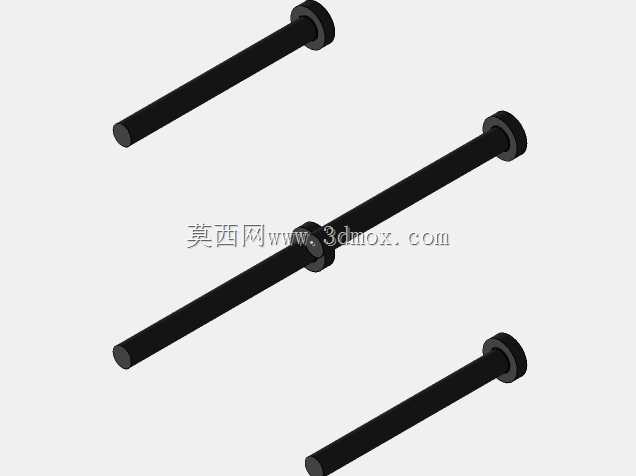

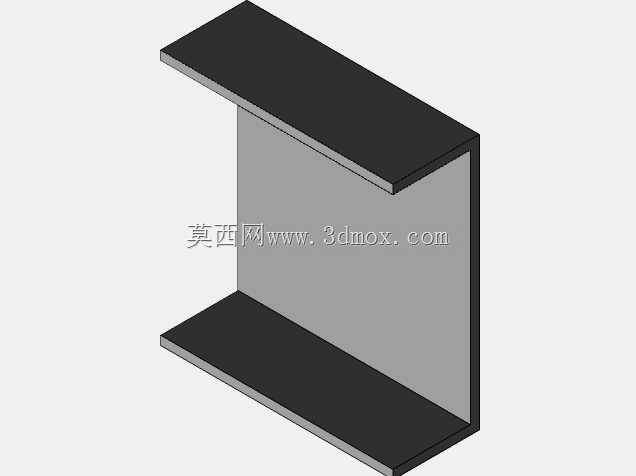

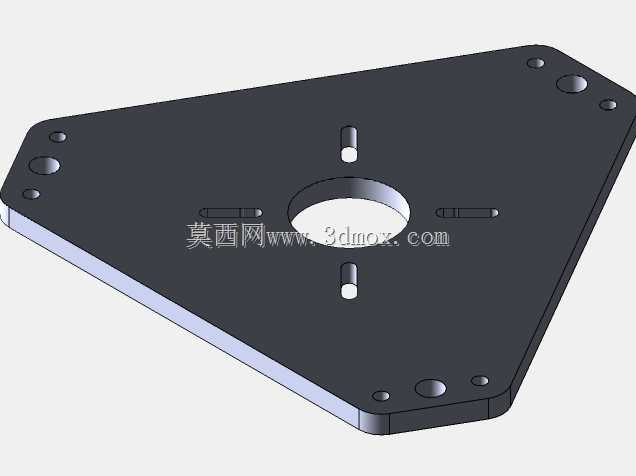

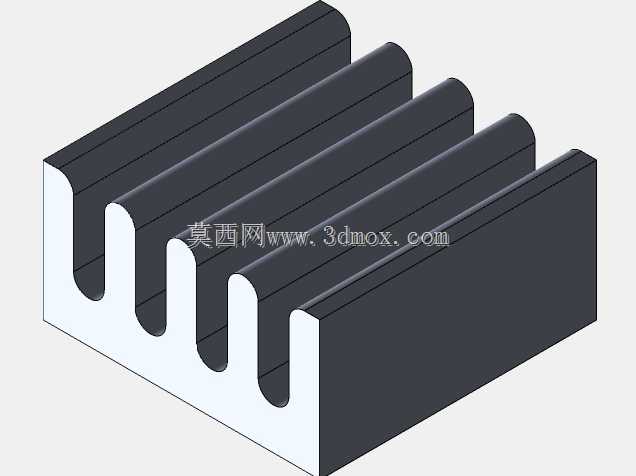

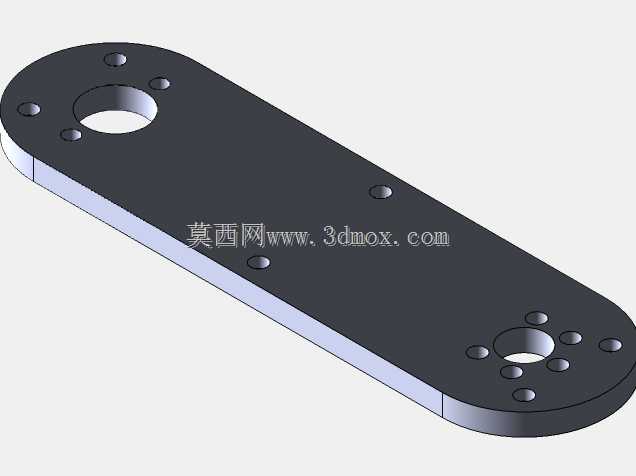

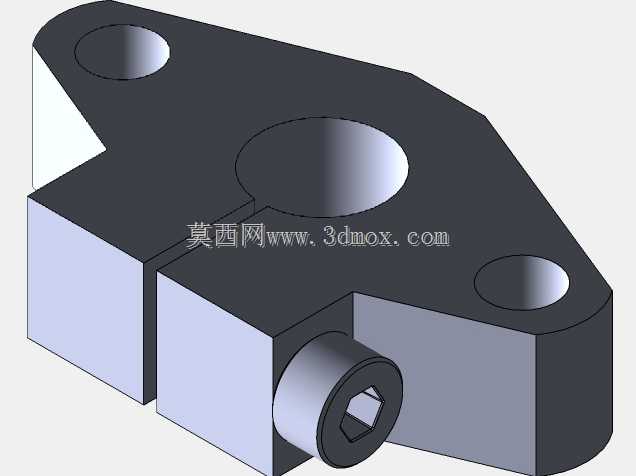

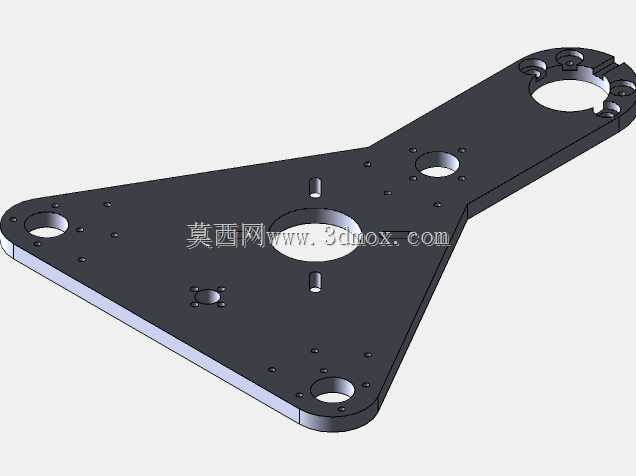

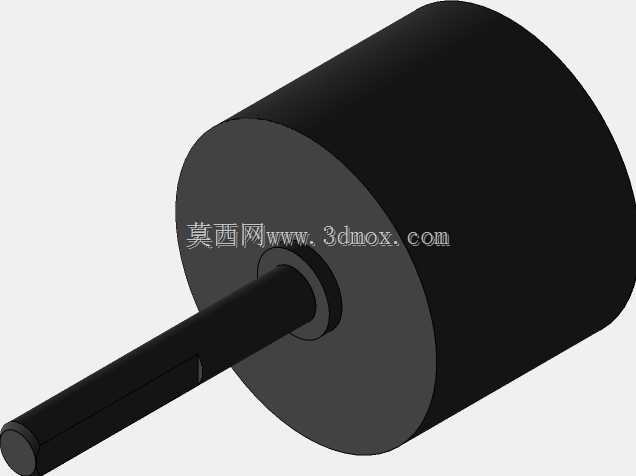

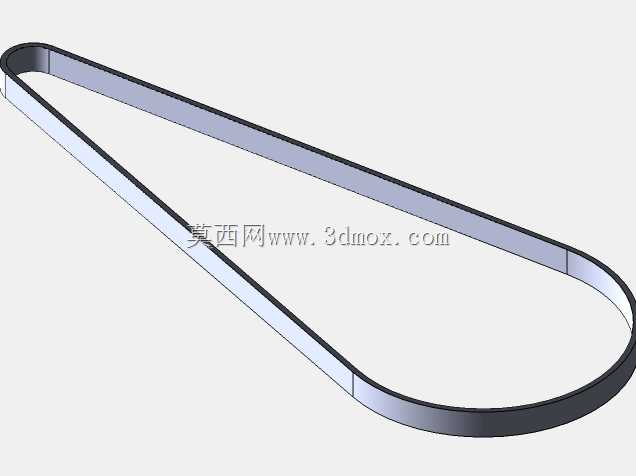

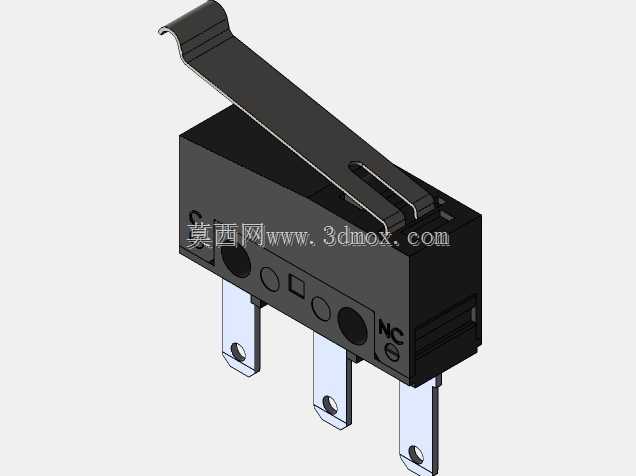

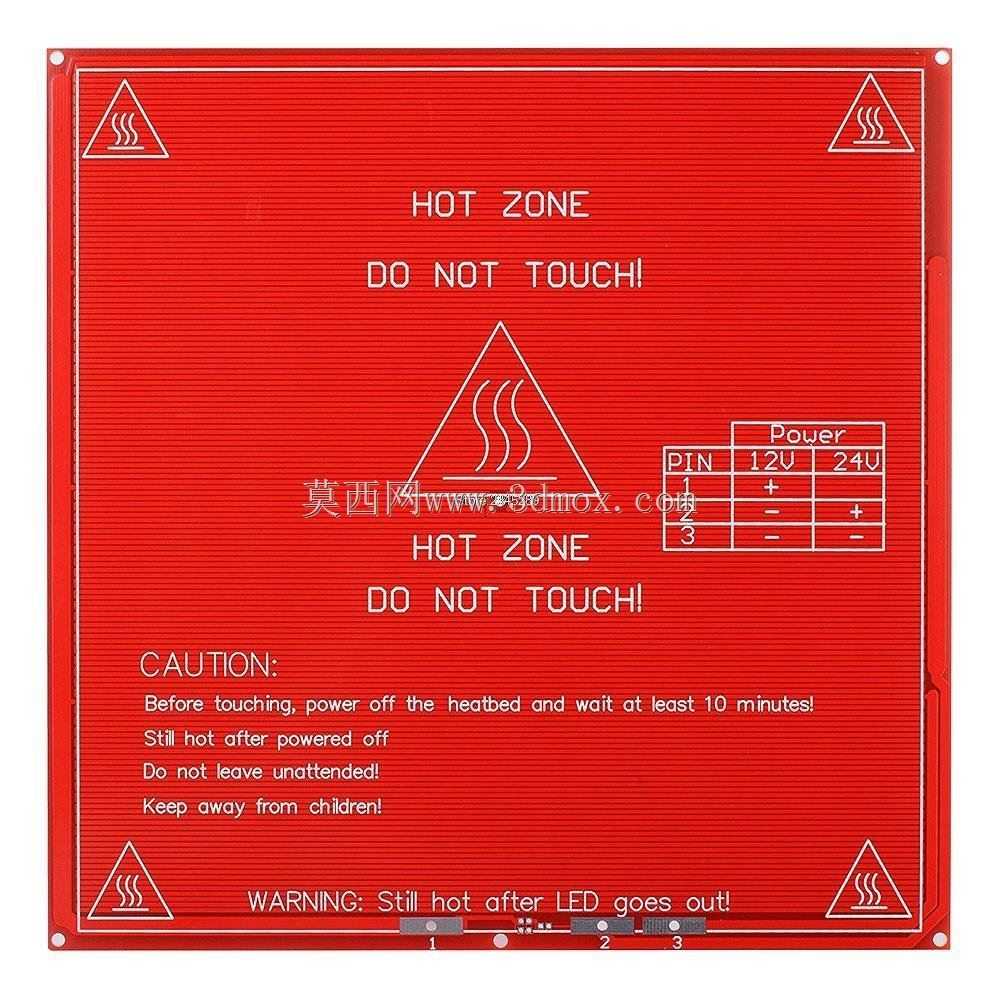

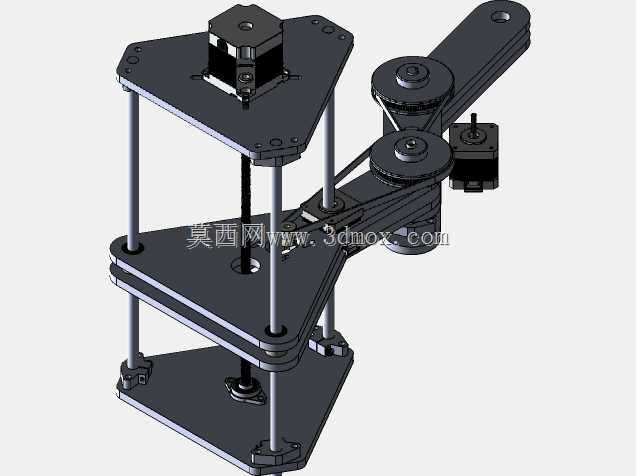

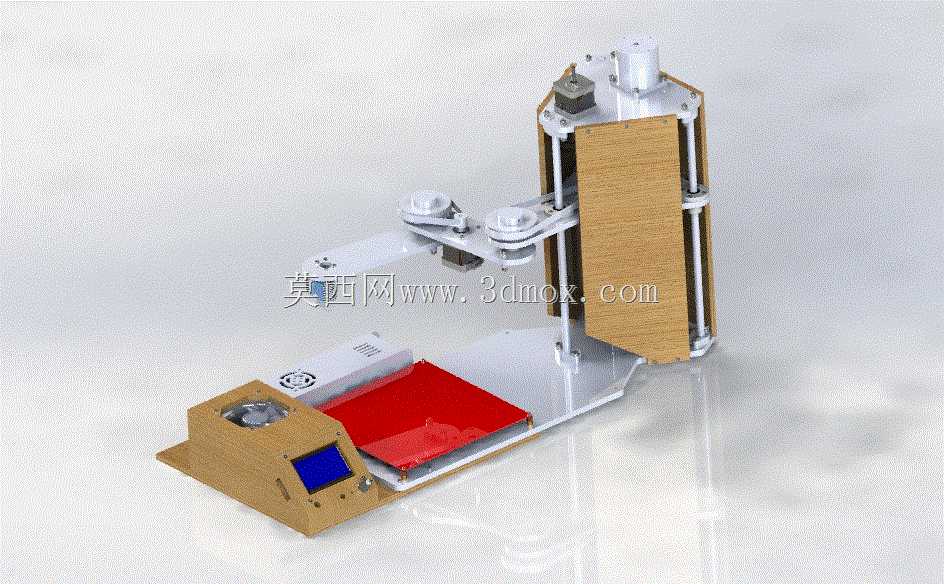

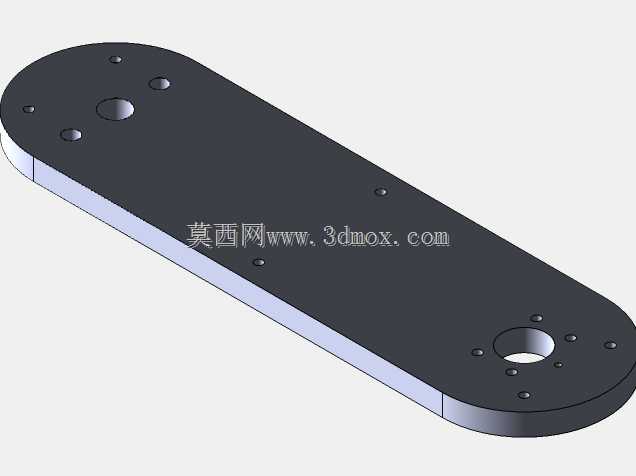

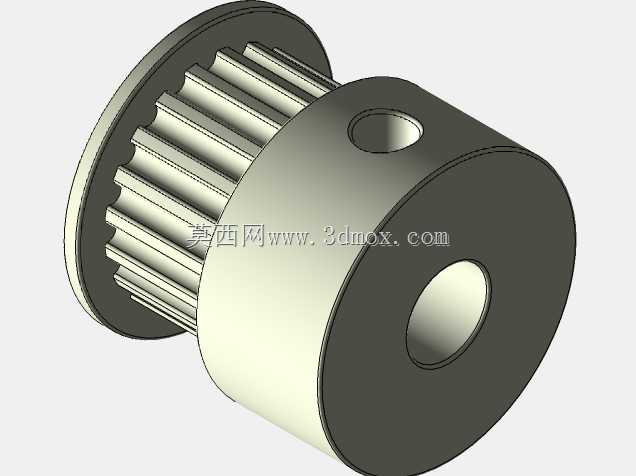

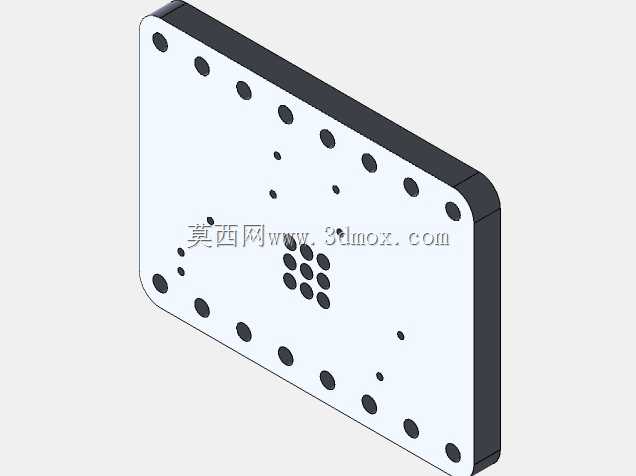

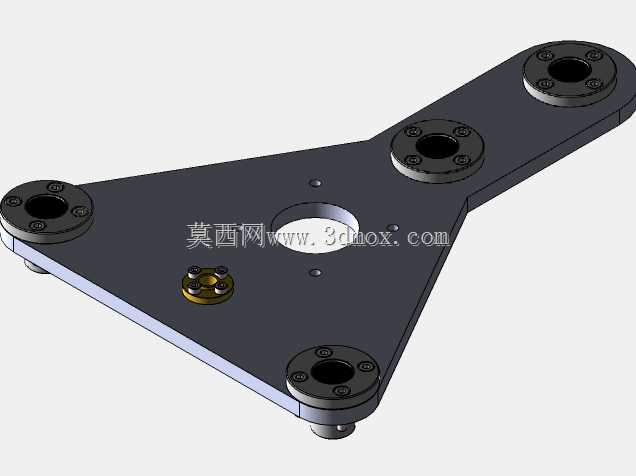

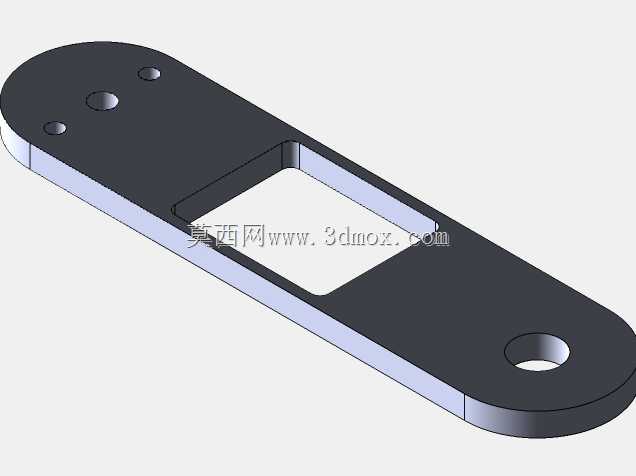

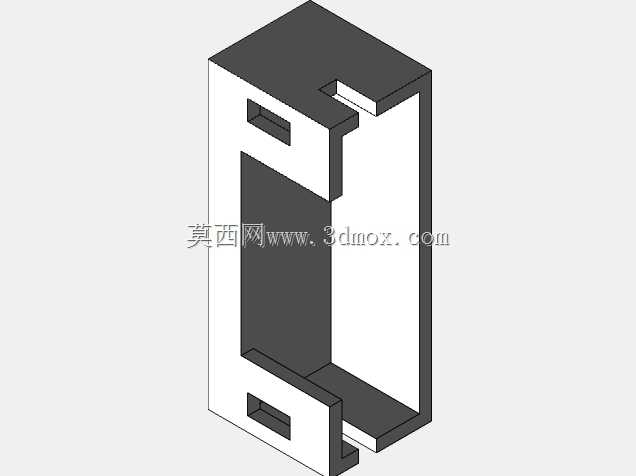

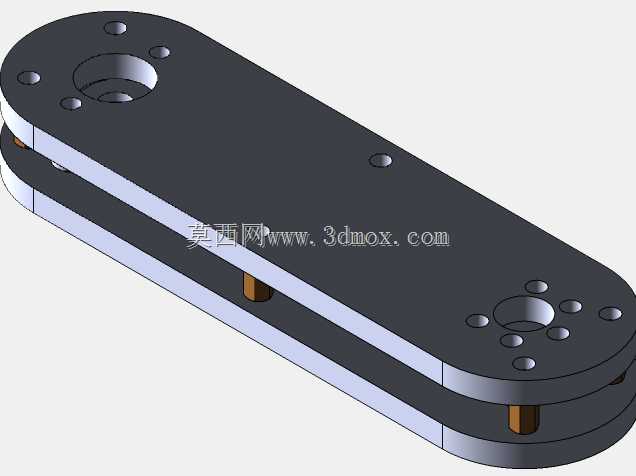

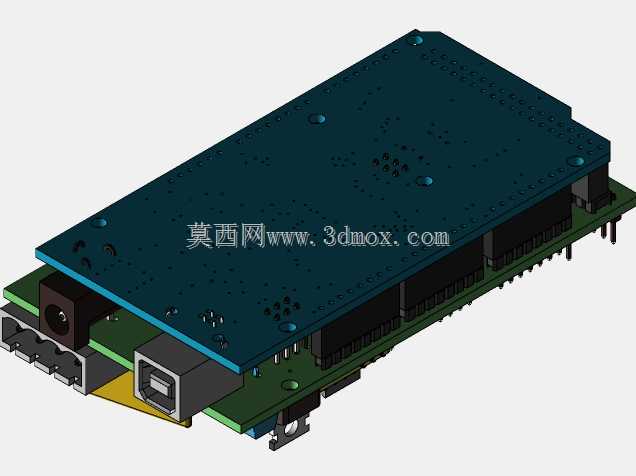

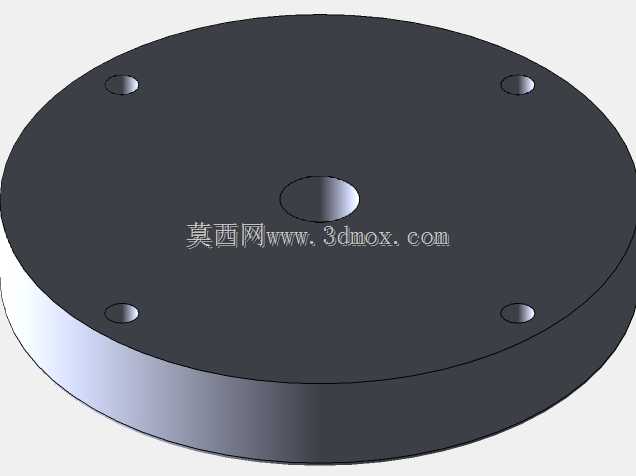

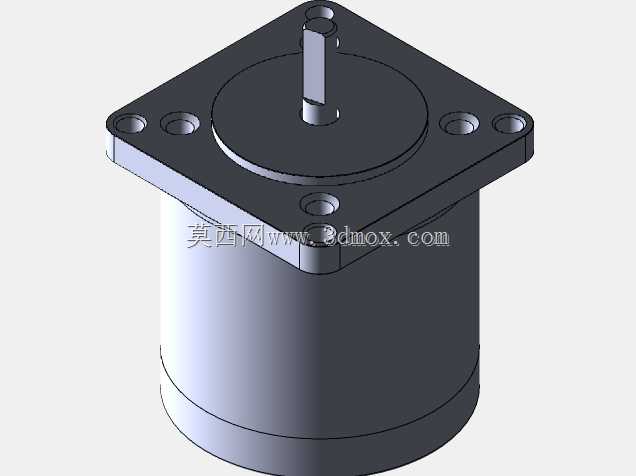

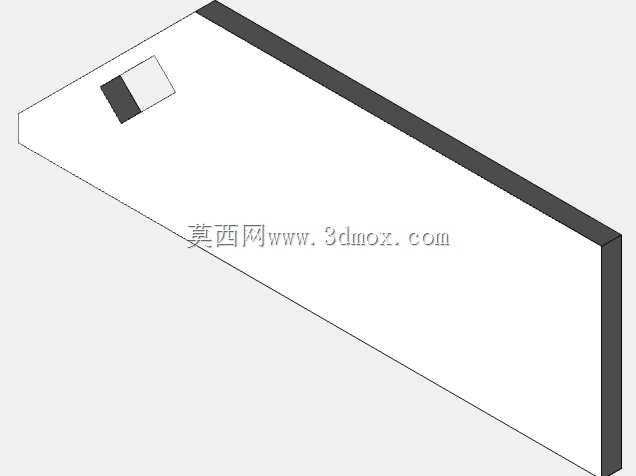

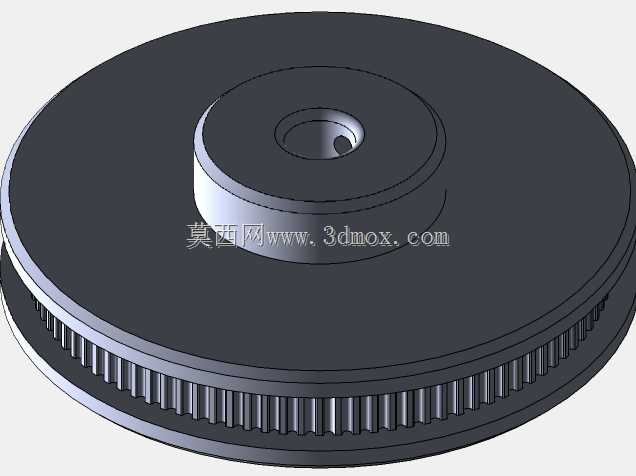

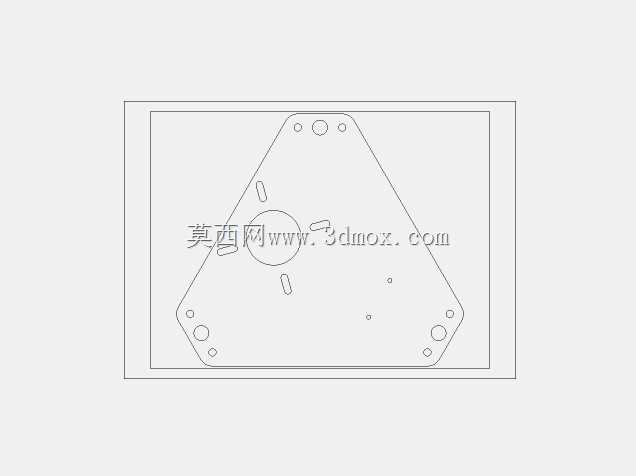

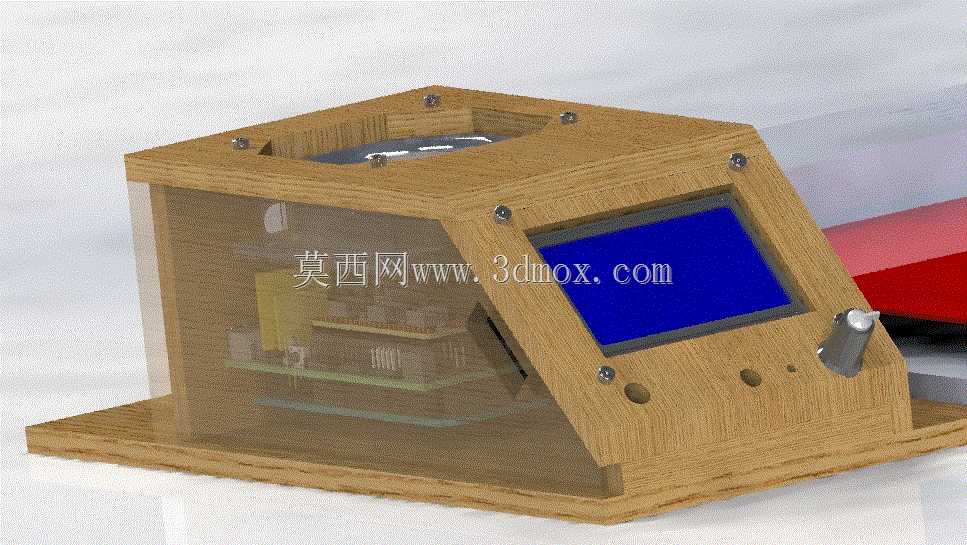

这款采用SCARA构型的桌面级增材制造设备，核心针对小尺寸定制零件快速打样、创客创意制作、教学实训场景设计，区别于传统笛卡尔坐标系3D打印机的龙门结构，其选用平面关节机械臂作为运动执行端，在XY平面运动范围内拥有更快的移动速度与更小的运动惯量，适配小批量样件快速打印需求。设备整体采用立式布局，Z轴升降模组布置于机身侧后方，通过双光轴导向配合丝杆传动实现打印平台的垂直方向精准进给，这种布局将XY平面的运动负载集中在关节臂端，有效降低了Z轴运动的负载波动，提升层厚控制的稳定性。从设计思路来看，机身承托结构采用板材拼接框架，兼顾加工成本与结构刚性，控制模块与供料模块集成在机身侧部的独立仓体内，走线沿型材与板材间隙布置，避免运动干涉；关节臂部分采用双关节串联结构，近端关节承载驱动元件，远端关节搭载打印头，传动路径短，反向间隙控制难度更低，日常维护时只需定期检查关节处同步带张紧度即可保证运动精度。设备的打印平台采用平板式结构，表面覆盖耐高温贴膜，打印前无需额外调平操作即可保证首层附着效果，平台有效打印区域覆盖常规桌面级零件的尺寸需求，安装时只需预留机身周边150mm以上的操作空间，即可满足耗材更换、打印件取放、日常维护的操作边界要求，无需额外的固定地脚，放置在平稳工作台面即可正常运行。功能层面，设备集成了耗材断料检测、喷头温度闭环控制、运动路径前瞻规划功能，打印过程中可根据路径曲率自动调整运动速度，减少关节臂高速运动时的过冲问题，适配PLA、ABS等多种常见熔融沉积耗材，可直接用于结构验证件、工装夹具、创意手办的制作。在结构设计细节上，关节臂的走线采用拖链内置布局，避免长期往复运动造成线缆弯折磨损，Z轴模组的限位开关布置在行程下端，开机自动回零即可建立坐标系，无需手动校准原点位置；机身底部预留了通风散热通道，控制板与驱动模块的热量可通过自然对流排出，长时间连续打印也不会出现过热保护问题。
