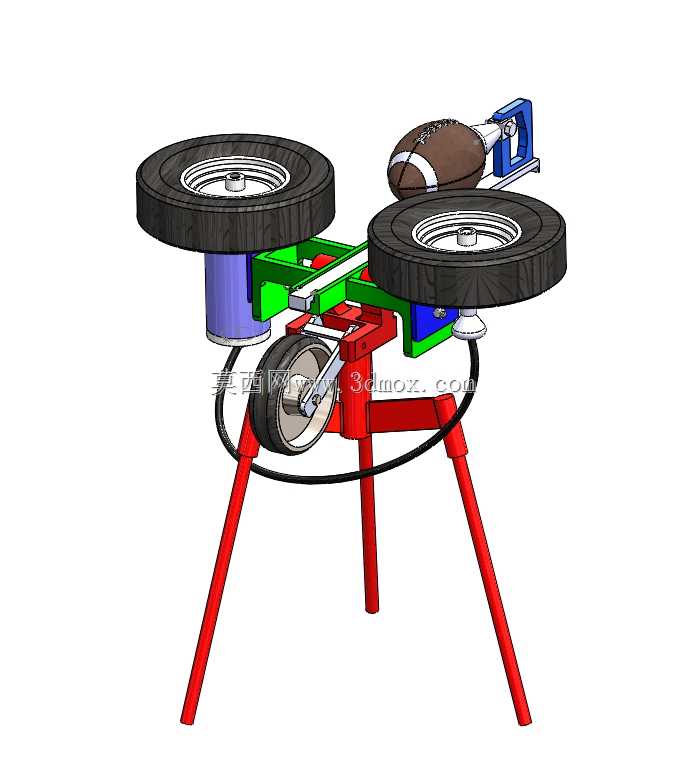

三足支架式双轮球类抛射训练装置

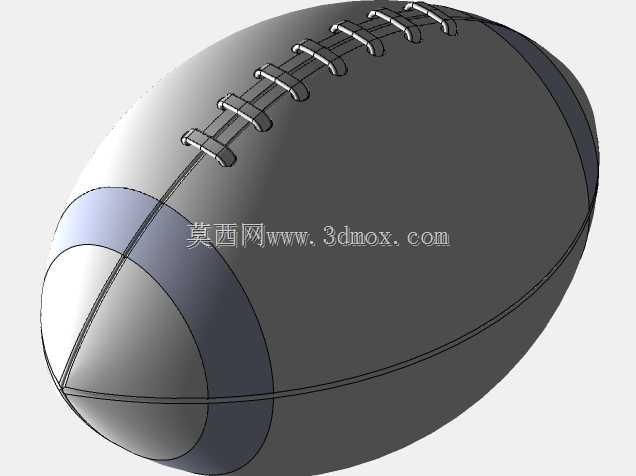

这款抛射装置主要面向球类日常训练场景设计，可替代人工完成重复性的传球、发球动作，适配橄榄球、足球等皮质球类的训练需求，在青训营、校园球场、个人训练场景中都能发挥作用，解决单人训练时缺乏陪练、发球频率不稳定的问题。设备采用三足支撑结构，三条支腿呈120度夹角向外倾斜展开，支撑腿采用圆管型材制作，下端可根据场地平整度微调支撑高度，保证在草坪、塑胶场地甚至略有起伏的硬地上都能稳定放置，不会因为发射时的反作用力出现侧翻移位。核心发射单元采用上下平行布置的两个大直径摩擦轮，两轮之间预留适配球类直径的过球间隙，摩擦轮外层包裹高摩擦系数的橡胶材质，工作时两轮反向高速旋转，当球从进料端推入两轮间隙时，摩擦力会带动球体加速，最终沿着导向槽抛射出去。设计阶段特意将摩擦轮的安装座做成可调节结构，通过调整两轮的中心距，就能适配不同直径的球类，同时可以通过改变两轮的转速差，调整抛射球的旋转方向，实现平直球、弧线球等不同出球效果，满足不同训练科目的要求。进料导向槽设置在摩擦轮组的侧上方，槽体宽度可根据球径做适应性调整，槽端设置有限位挡块，避免放置球时出现卡滞或者掉球的问题。设备的动力单元布置在摩擦轮下方的安装板上，动力通过带传动传递到两个摩擦轮，传动结构做了护罩遮挡，避免训练时杂物卷入传动部件。整体安装边界控制合理，三足展开后占地直径约1.2米，整机高度约0.9米，不需要额外做地脚固定，移动时可以直接收拢支腿提携，转场十分方便。结构设计上充分考虑了训练场景的使用强度，所有铰接位置都加装了耐磨衬套，摩擦轮的轮芯采用硬质工程塑料制作，兼顾轻量化和结构强度，长时间连续工作也不会出现轮体变形的问题。支架与上部发射主体的连接位置设置有角度调节机构，松开锁紧手柄就可以调整发射主体的俯仰角度，从而改变抛射距离，适配不同距离的传球、射门训练需求，调节到位后扳紧锁止手柄即可固定角度，发射过程中不会出现角度偏移。
