卧式筒形过滤分离装置结构设计

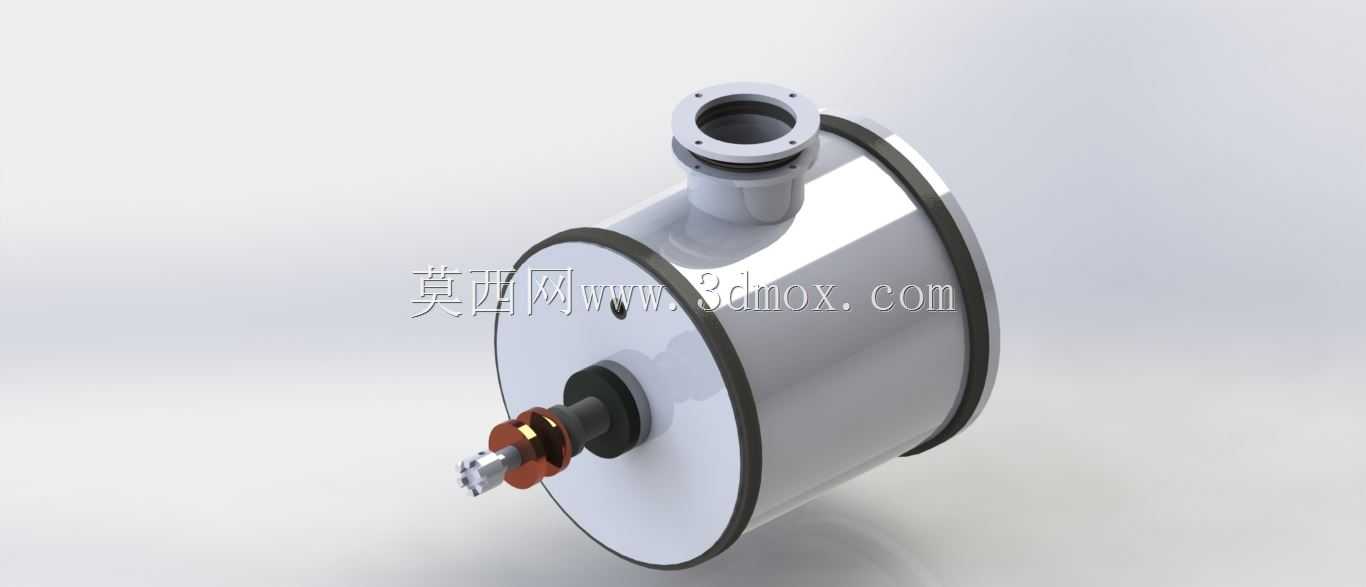

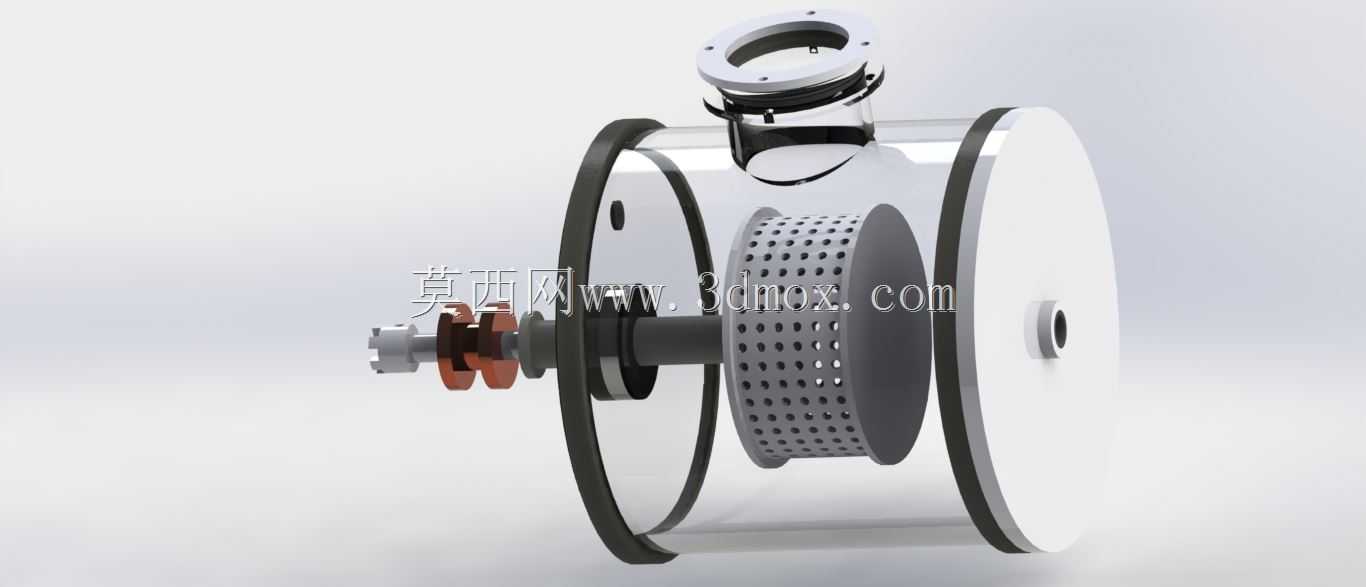

该装置主要面向化工流体处理场景，针对含酸、硝酸盐类介质的固液分离工况设计，可嵌入连续化生产的流体管路中，完成介质内颗粒杂质的截留分离，避免下游管路、泵阀、反应设备被颗粒杂质磨损或堵塞，保障整套化工生产流程的运行稳定性。从结构布局来看，整体采用卧式筒形承压壳体设计，筒体两端采用法兰式端盖密封结构，端盖与筒体间设置密封胶圈，可满足中低压工况下的密封要求，避免腐蚀性介质出现跑冒滴漏问题。筒体顶部设置切向进料接口，进料口下方配套导流挡板结构，可引导进入筒体的介质沿筒壁形成旋流，依靠离心力先完成大颗粒杂质的预分离，降低后续过滤组件的负荷，延长过滤元件的使用寿命。筒体内部核心过滤元件采用带密集冲孔的筒式滤芯结构，滤芯通过两端的支撑轴固定在筒体中心位置，支撑轴一端延伸至端盖外侧，配套轴承组件与外部传动结构连接，可在过滤过程中带动滤芯低速转动，避免杂质在滤芯单侧堆积造成局部堵塞，保障过滤通量的均匀性。滤芯表面的冲孔孔径根据介质内杂质粒径分布设计，可根据实际工况更换不同孔径的滤芯，适配不同过滤精度要求的生产场景。筒体底部设置排污接口，可在设备停机维护时快速排出筒体内截留的杂质与残留介质，减少维护清理的工作量。从安装边界来看，整体结构的重心沿卧式筒体轴线分布，安装时需保证两端支撑座的水平度偏差控制在允许范围内，避免支撑轴长期偏载造成轴承磨损；进料、出料、排污接口均采用标准法兰连接尺寸，可直接与同通径的工业管路对接，无需额外制作过渡连接件。设计过程中针对腐蚀性介质的接触部件，均做了防腐结构处理，与介质接触的壳体、滤芯、导流部件表面光滑无死角，避免介质残留造成局部腐蚀，同时也便于日常生产中的清洗消杀作业。该结构的过滤阻力小，单位时间处理通量稳定，相比传统立式过滤结构，卧式布局的设备安装高度更低，对车间层高的要求更小，适合在现有生产车间的管路改造项目中使用，不需要额外抬高设备安装平台，可降低现场安装施工的成本与难度。
