汽车发动机点火系统火花塞结构设计

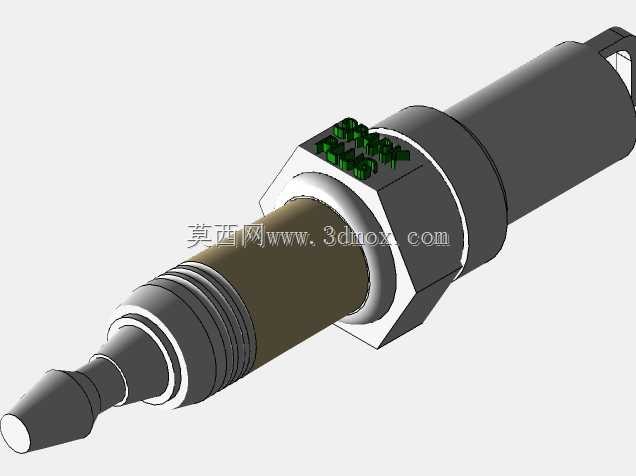

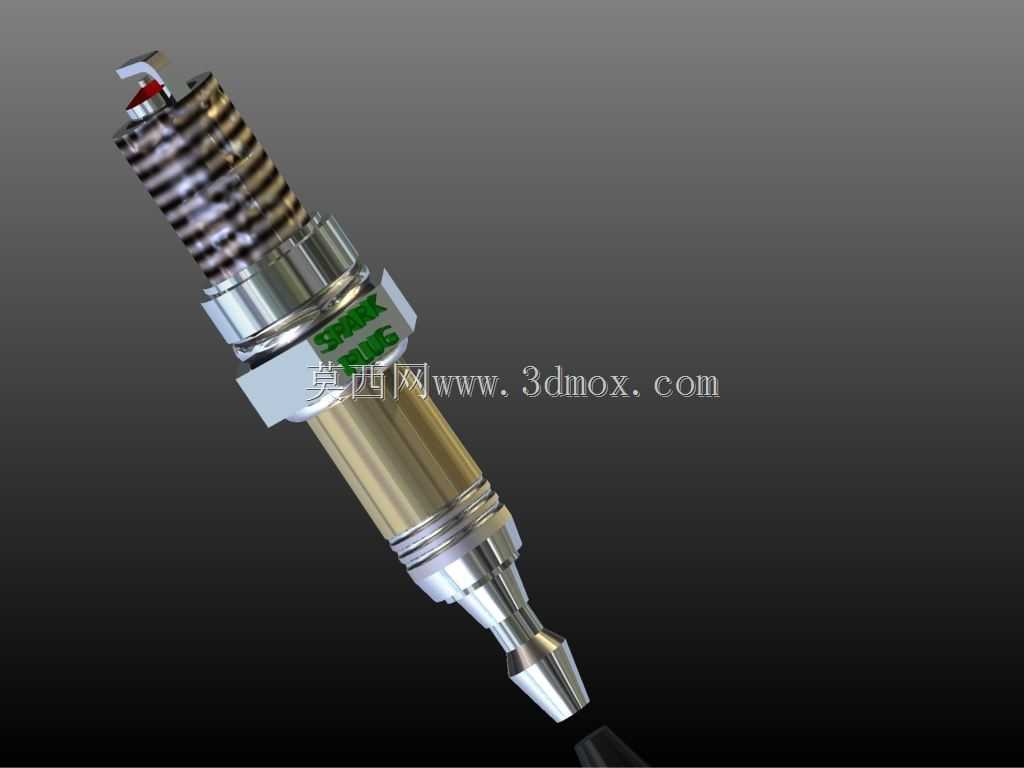

作为内燃机点火系统的核心执行部件，火花塞的结构设计直接决定了发动机的点火稳定性、燃烧效率与长期运行可靠性，在车用汽油机、小型通用动力汽油机、燃气发电机组等点火式内燃机场景中，都是不可或缺的关键零部件。这款火花塞的整体结构沿轴向分层布置，从接线端到点火端依次设置接线螺母、绝缘瓷柱、金属壳体、密封垫圈、中心电极与侧电极，各部件的配合精度直接影响整体的密封性能与导电绝缘性能。设计过程中首先要匹配发动机燃烧室的安装边界，金属壳体上的六角拧动结构对应标准扳手尺寸，方便装配时施加规定扭矩，壳体上的连接螺纹采用公制标准规格，适配主流发动机缸盖的火花塞安装孔，螺纹段长度经过严格校核，确保安装后电极端面恰好处于燃烧室的最佳点火位置，既不会伸入过长触碰活塞顶部，也不会缩进过深导致点火能量无法有效引燃混合气。绝缘瓷柱采用高氧化铝陶瓷材质，兼顾高温绝缘性能与抗热震性能，能够承受燃烧室点火瞬间超过2000℃的高温冲击，同时隔绝中心电极与金属壳体之间的高压电，避免出现漏电、爬电等故障。中心电极与侧电极采用耐高温合金材质，电极间隙经过精准设定，匹配常用点火系统的高压输出范围，既能保证高压电顺利击穿空气产生电火花，又不会因为间隙过大增加点火线圈的负载。壳体与瓷柱之间设置多层密封结构，包括内置密封粉与密封垫圈，能够承受燃烧室的爆发压力，避免高温燃气从安装缝隙处泄漏。在实际选型匹配时，需要根据发动机的压缩比、燃烧室形状、常用工况转速区间选择对应热值的火花塞，这款结构的散热路径经过优化，从电极吸热后通过壳体螺纹传导至缸盖散热，能够适配多数自然吸气小排量汽油机的散热需求，避免出现电极过热早燃或者积碳冷污的问题。建模过程中对各部件的配合公差做了细化还原，螺纹的牙型、六角的对边尺寸、密封垫圈的压缩量都按照实际装配要求设置，能够直接用于点火系统的装配干涉检查、维修拆装模拟以及相关教学演示场景，也可以作为发动机周边附件设计的参考基准，帮助设计人员快速完成缸盖火花塞安装位的匹配校核，减少反复改模的工作量。
