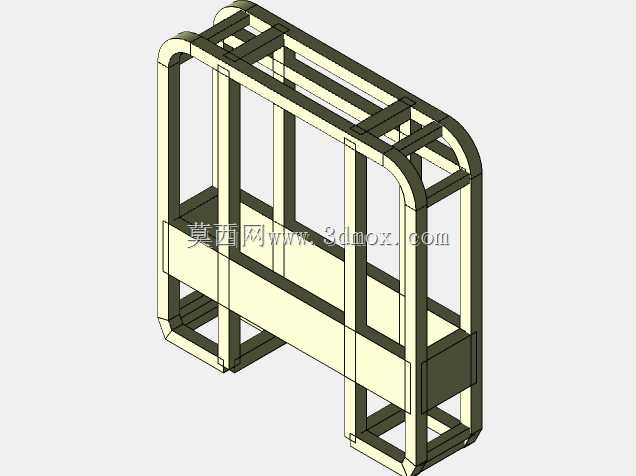

线框曲面式简化设备承载底盘结构

该承载底盘结构多用于中小型工业设备的底部支撑场景，常见于轻型自动化输送单元、小型检测工位台架、移动式工装作业台的底部承载部位，核心作用是为上部安装的功能组件提供稳定的安装基准，同时承担设备整体的载荷传递，将上部设备的自重、运行过程中的动载荷均匀传导至底部的脚轮或者支撑垫脚上，避免上部结构出现受力变形、运行偏移的问题。

设计阶段优先考虑了结构的轻量化与加工便捷性，摒弃了传统整块板材焊接底盘的厚重方案，采用矩形管材拼接的线框式主体架构，在框架的边角位置做了圆弧曲面过渡处理，既可以消除直角边角的应力集中问题，提升框架整体的抗扭、抗弯折性能，也能避免安装调试过程中尖锐边角对操作人员造成磕碰伤害。框架主体的纵向、横向支撑梁按照载荷分布路径排布，在受力集中的上部组件安装点位额外增设了补强横撑，保证安装点位的局部刚度满足要求，不会因为长期受载出现安装面塌陷的问题。

从安装边界来看，该底盘的整体外轮廓适配常规宽度的车间通道通行要求，框架底部预留了标准脚轮的安装接口，也可根据使用需求更换为固定支撑脚，适配固定工位或者移动作业的不同场景。框架侧面预留的贯通空间可以方便布设设备的电气线路、气路管路，无需额外在板材上开孔走管，降低了现场装配的施工难度。上部安装面的支撑梁排布间距经过匹配计算，可适配多种不同安装孔距的功能组件，无需对底盘结构做二次加工即可完成上部设备的固定安装，通用性较强。

结构设计过程中采用线框加表面的设计逻辑，先通过线框搭建整体的载荷传递路径，确认各支撑梁的受力状态满足强度要求后，再对边角、安装面位置做曲面过渡和封板处理，在保证整体结构强度达标的前提下，尽可能减少冗余材料的使用，相比同载荷等级的传统板式底盘，整体重量降低近四成，同时焊接加工的焊缝长度更短，加工过程中的焊接变形量更容易控制，后续的表面处理工序也更易操作。框架下部预留的离地间隙满足常规车间地面的通过要求，即使地面存在微小的凸起、管线凸起，也不会出现底盘剐蹭地面的问题，移动过程中的通过性表现较好。
