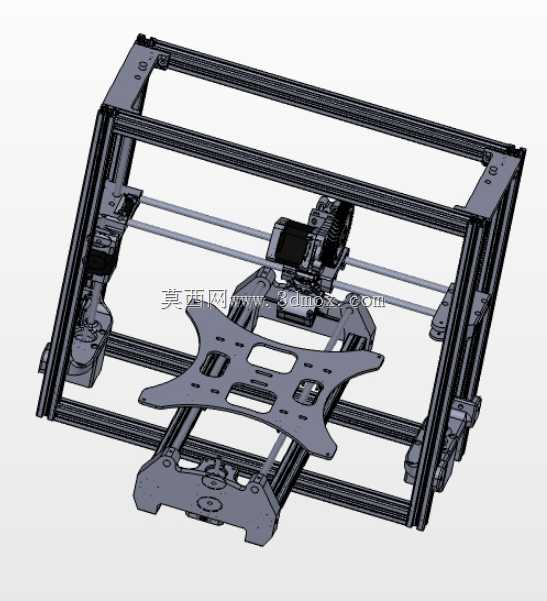

铝型材框架式桌面级FDM3D打印设备结构

该结构采用标准欧标铝型材搭建整体承载框架，型材间通过角码与内置螺栓完成刚性连接，无需额外焊接工序，框架整体预留的安装槽位可兼容不同尺寸的线性光轴安装，适配不同成型幅面的改装需求。日常应用场景覆盖创客空间原型打样、中小批量定制治具制作、教育场景三维结构实操教学、个人爱好者创意作品实体输出，相比钣金焊接框架，铝型材方案的拆装调整效率更高，后期加装自动调平传感器、耗材断料检测模块时，可直接利用型材槽位固定附件，无需在框架上额外打孔破坏结构强度。运动层面采用十字光轴导向配合同步带传动的结构，X轴负责挤出组件的横向移动，Y轴承载打印热床完成纵向进给，Z轴通过双丝杆驱动实现成型平台的垂直升降，各轴的运动行程预留了5mm的硬限位缓冲距离，避免回零过程中出现硬碰撞损坏传动部件。设计过程中优先考虑了运动部件的惯量匹配，挤出端安装板采用镂空减重结构，降低X轴高速运动时的惯量负载，减少同步带的弹性形变带来的打印层纹问题；打印热床的安装支架设置了多点调平螺纹副，可手动调整平台平面度，补偿框架安装带来的平面度误差，保证首层打印的附着效果。安装边界方面，框架整体外轮廓的长宽尺寸控制在桌面设备常规摆放范围内，底部预留了控制板、电源模块的安装仓空间，走线可沿铝型材槽内布置，避免线缆外露干涉运动部件，各传动轮的张紧机构均设置在框架外侧，无需拆解主体结构即可完成同步带张紧度调整，日常维护的操作空间充足。挤出机构采用近端挤出设计，缩短了耗材送料路径，降低柔性耗材打印时的送料阻力，适配PLA、ABS、TPU等多种常见3D打印耗材的加工需求，整体结构的连接部件均采用标准化五金件，替换配件的采购成本较低，适合个人用户自行组装调试。
