对称式多孔铸造机械连接承载构件

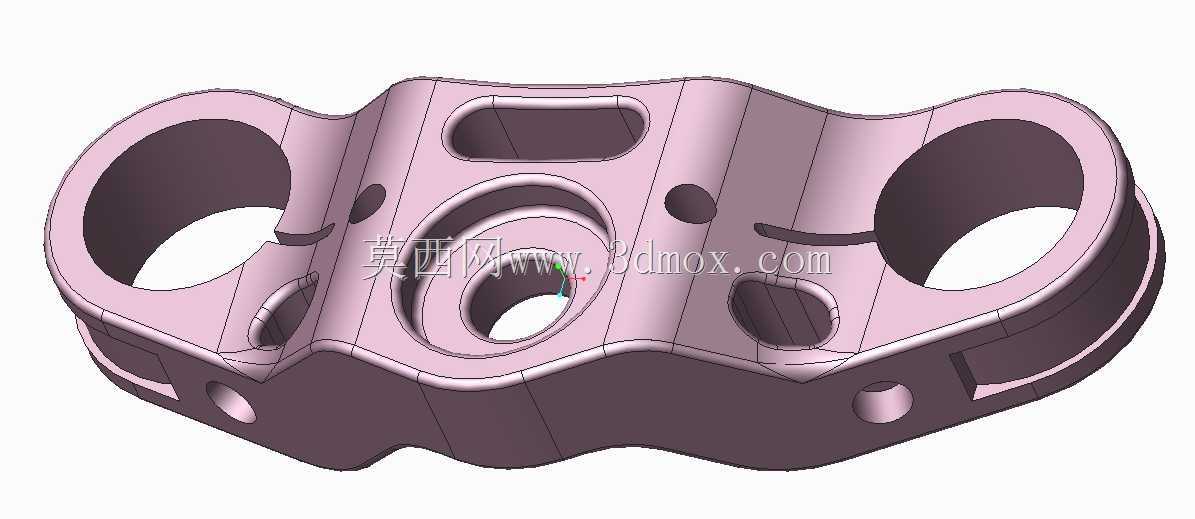

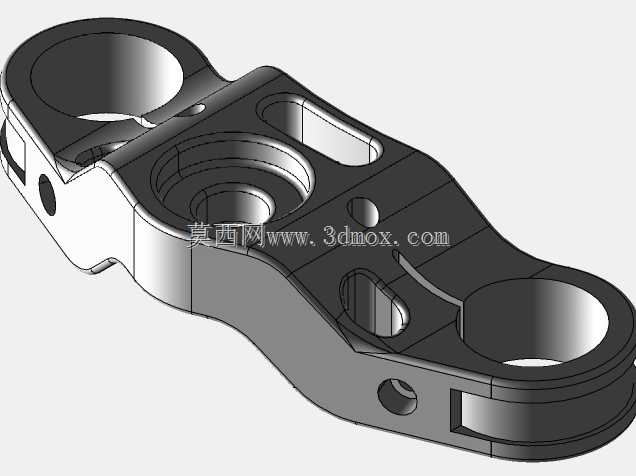

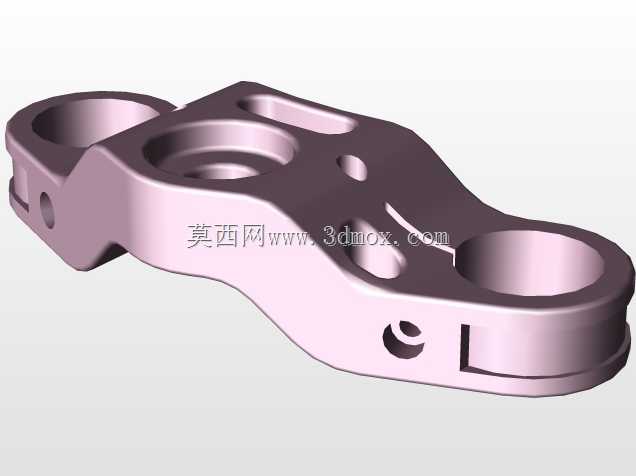

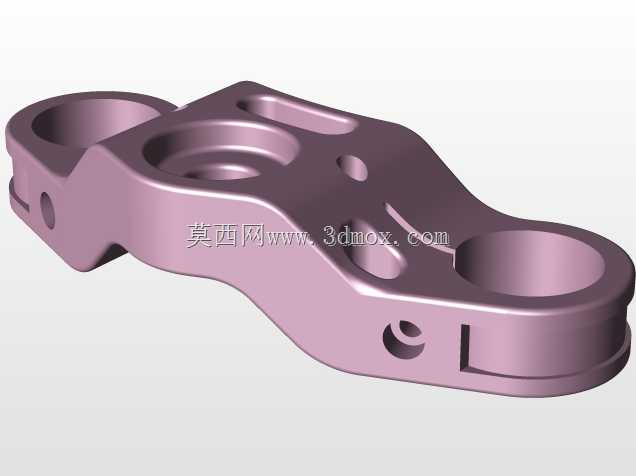

该构件为铸造工艺成型的机械承载连接部件，主要应用于需要实现多轴系并行安装、多点位载荷传递的机械设备装配场景，常见于动力传输单元、重载执行机构的中间连接环节，承担不同功能组件之间的定位衔接与载荷分散传递作用。从结构设计来看，整体采用对称式布局，两侧设置大直径贯通圆孔，用于穿装主轴类零件，孔壁预留足够壁厚以满足径向载荷承载需求，避免长期受交变应力出现孔壁变形或开裂问题。中部区域设置环形嵌套安装位，可适配轴承、衬套类回转支撑零件，周边分布的大小不一的通孔与沉孔，分别用于穿装紧固螺栓、布置润滑管路或是实现减重需求，在保证整体结构刚度的前提下，尽可能去除非承载区域的材料冗余，降低构件自身重量，减少设备运行过程中的惯性负载。构件底部设置带定位凸台的安装基面，凸台上的小孔用于安装定位销，实现构件与安装基座的精准对位，避免装配后出现位置偏移影响传动精度。设计过程中充分考虑铸造工艺的成型特性，所有棱边均设置铸造圆角，避免应力集中同时减少铸造过程中出现冷隔、浇不足的缺陷，不同壁厚区域做平滑过渡，防止铸件冷却过程中因收缩不均产生内部缩松。外形轮廓根据载荷传递路径做流线型优化，既符合铸造拔模的工艺要求，也能让外部载荷沿着构件的加强筋方向顺畅传递，不会在局部区域出现应力突变。安装边界方面，两侧大孔的中心距、中部安装位的同轴度、底部安装基面的平面度均按照通用机械装配的公差等级设计，可直接适配常规规格的标准传动零件，不需要额外做二次加工即可满足多数中载工况的装配使用需求，构件上的减重孔同时兼顾了检修观察的作用，日常维护时可通过孔位观察内部轴承的运转状态，不需要完全拆解构件即可完成初步故障排查。
