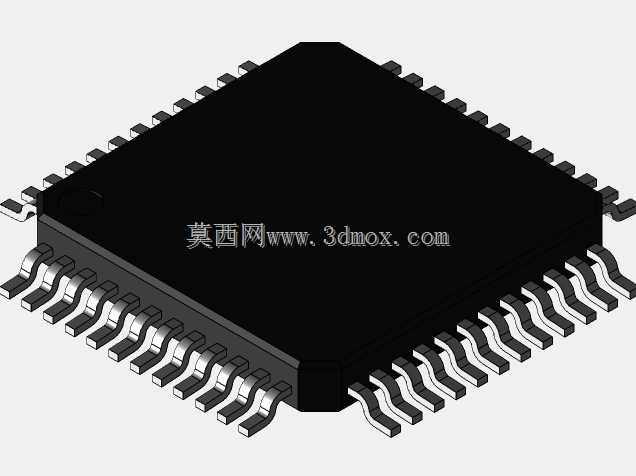

TQFP-48薄型四方扁平封装芯片结构

在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，TQFP-48封装的芯片是极为常见的表贴元器件，这类封装属于薄型四方扁平封装范畴，四个侧边均延伸出鸥翼形引脚，引脚间距统一为0.5mm，整体封装本体厚度通常控制在1mm左右，适配常规回流焊工艺的生产要求。做PCB封装库或者整机结构干涉检查时，精准的三维模型能帮工程师提前规避很多装配问题——比如不少新手做结构设计时，容易忽略芯片引脚成型后的外伸尺寸，导致焊盘与周边丝印、结构件的避让距离不足，过炉后出现引脚连锡、元件顶壳的问题。这个模型还原了封装本体的塑封质感、引脚的弯折弧度与排布规律，本体四个角的定位标记也做了准确呈现，能直接导入结构设计软件中，用于板卡堆叠时的高度校核、周边接插件与散热片的间隙确认。从实际应用场景来看，这类48引脚的TQFP封装常用来承载微控制器、模数转换芯片、接口转换芯片等器件，在手持检测设备、工业采集模块、小型变频驱动板上都有大量应用，设计时除了要考虑焊盘的尺寸匹配，还要注意芯片本体下方的散热焊盘设计，部分型号的TQFP-48会在本体底部设置裸露散热焊盘，需要在PCB上对应做开窗处理并连接地平面，模型里也预留了对应的结构位置，方便工程师做热仿真时的边界设定。做三维建模时，引脚的弯折角度是还原的重点，常规TQFP封装的引脚从本体侧面引出后，先水平延伸一段距离，再向下弯折形成贴装的焊接段，弯折处的圆角半径不能过大也不能过小，过大容易导致引脚共面度超标，过小则会增加引脚断裂的风险，模型里的引脚弧度完全参照JEDEC相关封装标准制作，能准确模拟实际元件的引脚形态，在做自动化贴片机的吸嘴取件模拟、工装夹具的定位设计时，都能提供准确的尺寸参考。另外在做整机的跌落仿真、振动可靠性分析时，准确的封装模型也能帮工程师判断引脚的受力情况，提前优化板卡的固定点位置，避免长期振动后引脚出现疲劳断裂的问题。很多工程师在做方案阶段的结构评审时，会把这类常用封装的三维模型直接调入装配体，快速评估板卡的布局空间是否足够，不用等芯片的详细规格书确认后再做调整，能大幅缩短前期方案的迭代周期。
