起重机用EOT抓箱吊具滑轮吊钩组件

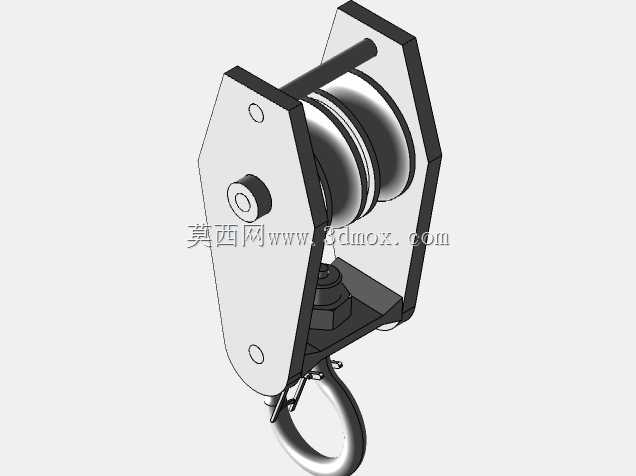

该组件是桥式起重机取物装置的核心受力部件，主要应用在车间内箱体类物料的定点吊装转运场景，适配常规EOT起重机的起升机构输出端，承担吊重传递、钢丝绳导向、载荷承载的核心作用，是车间内重型箱体工件、货箱周转吊装过程中不可或缺的末端执行部件。从结构设计逻辑来看，组件采用双侧板式夹持结构，两块对称布置的安装侧板通过销轴完成整体定位，侧板上预留的销轴安装孔位经过同轴度公差校核，保证滑轮转动过程中无偏磨卡滞问题；中部的滑轮组件采用绳槽适配设计，绳槽曲率与常规起重钢丝绳直径匹配，可有效降低钢丝绳弯折疲劳损耗，延长钢丝绳使用寿命，滑轮内置转动副，可在起升、变幅过程中随钢丝绳走向自适应转动，减少钢丝绳与滑轮槽的滑动摩擦。下部的吊钩采用防脱结构设计，吊钩与侧板连接位置设置推力轴承承载结构，可在吊重状态下实现吊钩360度回转，方便作业人员调整被吊箱体的朝向，适配不同工位的落料定位需求；吊钩开口处设置弹簧复位的防脱挡片，可避免吊装过程中吊索、箱体吊耳从吊钩开口处滑脱，满足起重作业的安全规范要求。从安装边界来看，组件上部预留的连接位可直接与起重机起升机构的动滑轮组或吊梁连接，整体安装尺寸适配常规5-10吨级桥式起重机的起升载荷要求，侧板外侧无突出结构，可在车间内有限的吊装净空范围内作业，不会与周边设备、厂房结构发生干涉。设计过程中对各受力节点做了应力校核，侧板的销轴孔位置、吊钩颈部、滑轮轴等关键受力部位均按照额定起重量的1.5倍动载系数做强度冗余设计，可承受吊装过程中启动、制动产生的瞬时冲击载荷；各转动配合面均预留润滑通道，可定期加注润滑脂降低转动阻力，减少部件磨损，延长整体使用寿命。在实际作业场景中，该组件可配合专用抓箱吊具完成车间内加工箱体、周转货箱、重型包装箱的吊装转运，相比普通单点吊钩，其滑轮结构可有效降低起升机构的钢丝绳受力，同时双侧板结构的抗侧向载荷能力更强，在吊装过程中遇到箱体小幅摆动时，不会出现结构变形、销轴脱出等问题，适配车间内频繁启停的吊装作业节奏，能够满足机械加工车间、仓储库区的箱体类物料常态化吊装需求。
