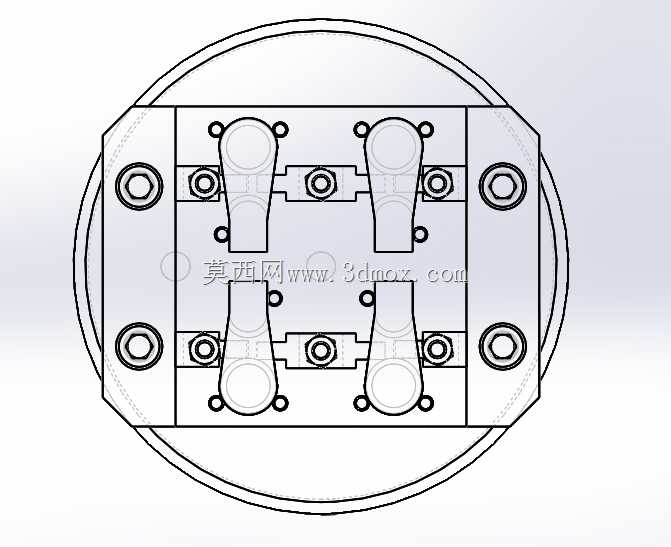

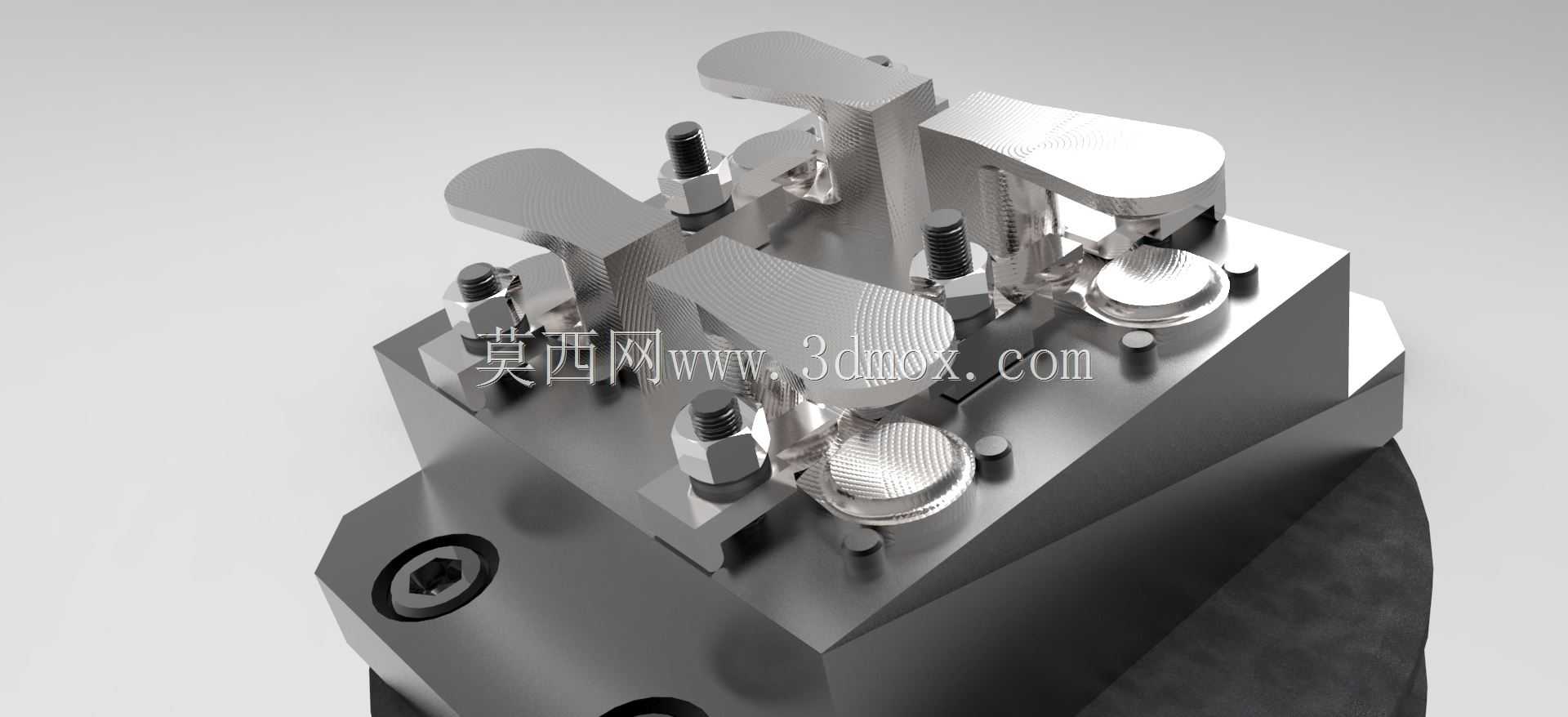

这套多工位压紧夹持结构,主要面向机加工工序中的工件装夹场景,适配立式加工中心、数控铣床的工作台装夹需求,可同时完成多件小型异形零件的定位压紧,减少单件装夹的辅助时间,提升批量加工的工序效率。从结构布局来看,整体采用方形基座作为承载主体,基座底部设置标准定位销孔与螺栓过孔,可直接匹配机床工作台的T型槽间距,安装时无需额外制作过渡连接板,基座的总装高度控制在120mm以内,不会超出常规立式加工中心的Z轴安全行程边界,适配多数中小型机床的加工空间。每个压紧单元采用独立的可调式设计,压头部分做了网状滚花处理,增大与工件接触面的摩擦力,避免压紧过程中工件出现滑移,同时压头与压紧臂之间采用球面铰接结构,可自适应工件表面的微小角度偏差,保证压紧力均匀分布,不会因为工件表面存在平面度误差导致局部压应力过大损伤工件表面。压紧臂的行程调节通过六角头螺栓实现,松开锁紧螺母后可根据工件的实际高度调整压头的上下位置,调整范围覆盖0-30mm的工件厚度差,适配不同批次毛坯的尺寸公差波动。基座上的每个工位都设置了定位支撑钉,支撑钉的顶面经过平磨处理,等高误差控制在0.02mm以内,保证工件装夹后的定位基准统一,减少重复装夹带来的定位误差。油路或气路通道可集成在基座内部,若升级为液压或气动驱动版本,可实现所有压紧单元的同步夹紧与松开,进一步降低操作人员的劳动强度,适合量产零件的生产线装夹使用。手动版本的结构则无需外接动力源,通过内六角扳手即可完成所有压紧点的锁紧操作,适合小批量多品种的加工场景,整体结构的易损件均采用标准件,压头、螺栓、支撑钉都可直接采购标准型号替换,后期维护成本较低,不需要单独定制非标配件。在设计过程中,特意对压紧臂的受力点做了加强处理,压紧臂的根部做了圆弧过渡,避免应力集中导致的长期使用断裂问题,基座采用45号钢调质处理,整体刚性足够承受铣削加工过程中的切削力,不会出现装夹变形导致的加工尺寸超差。
