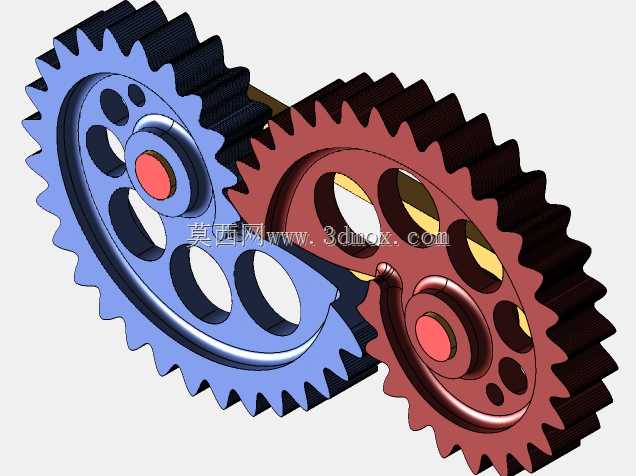

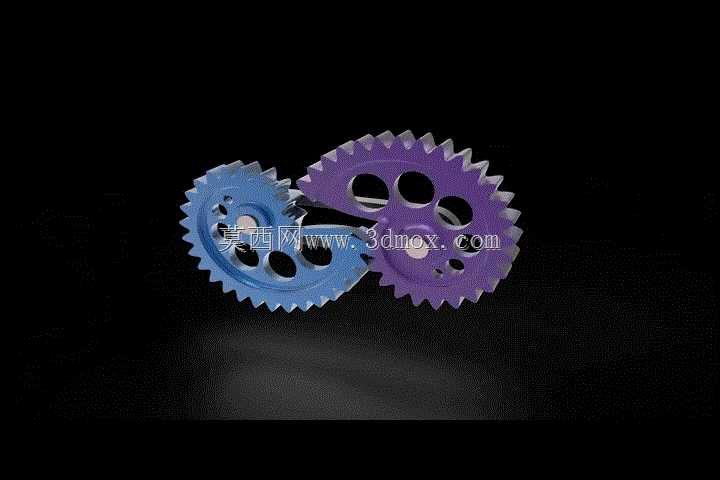

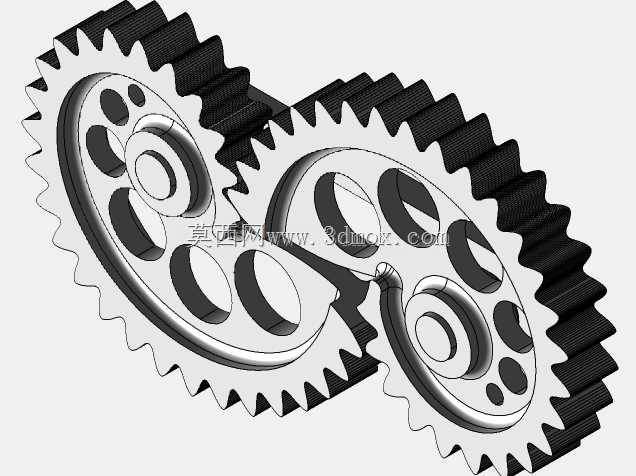

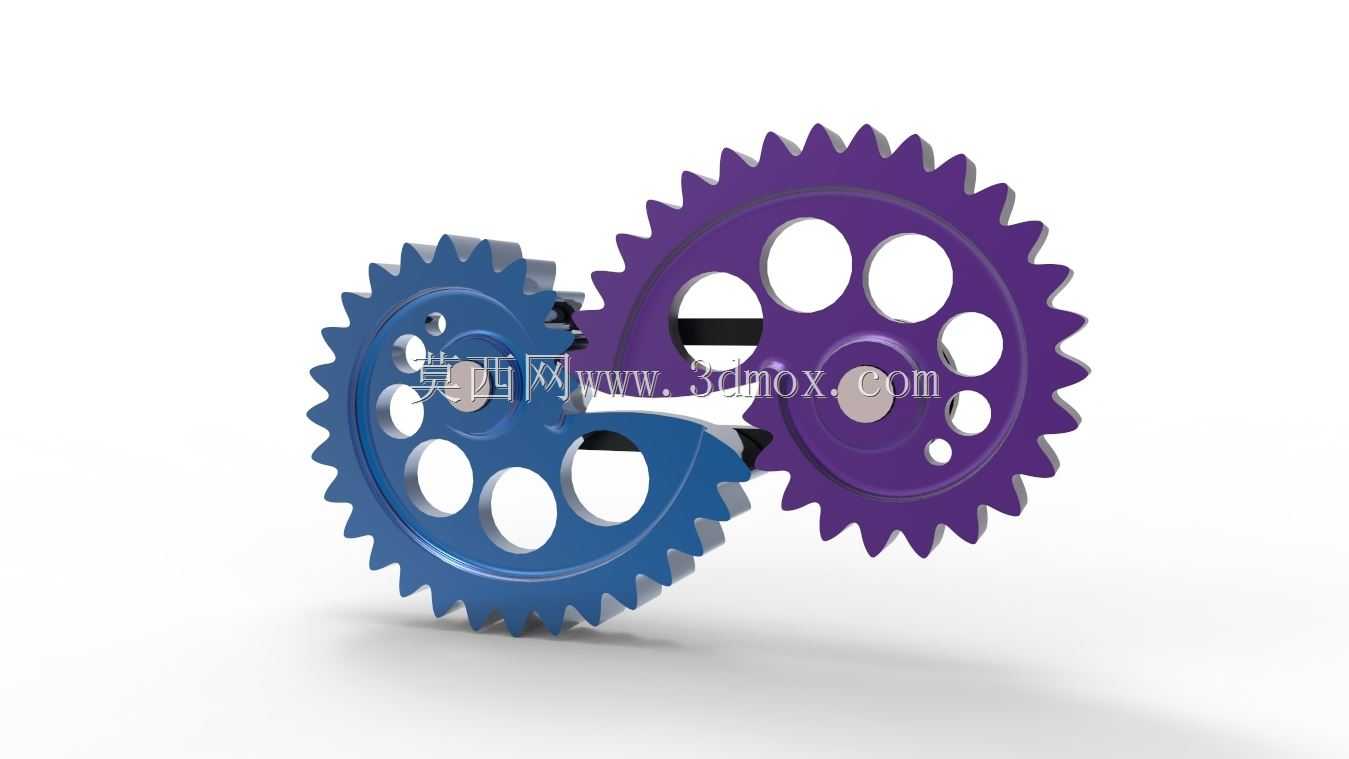

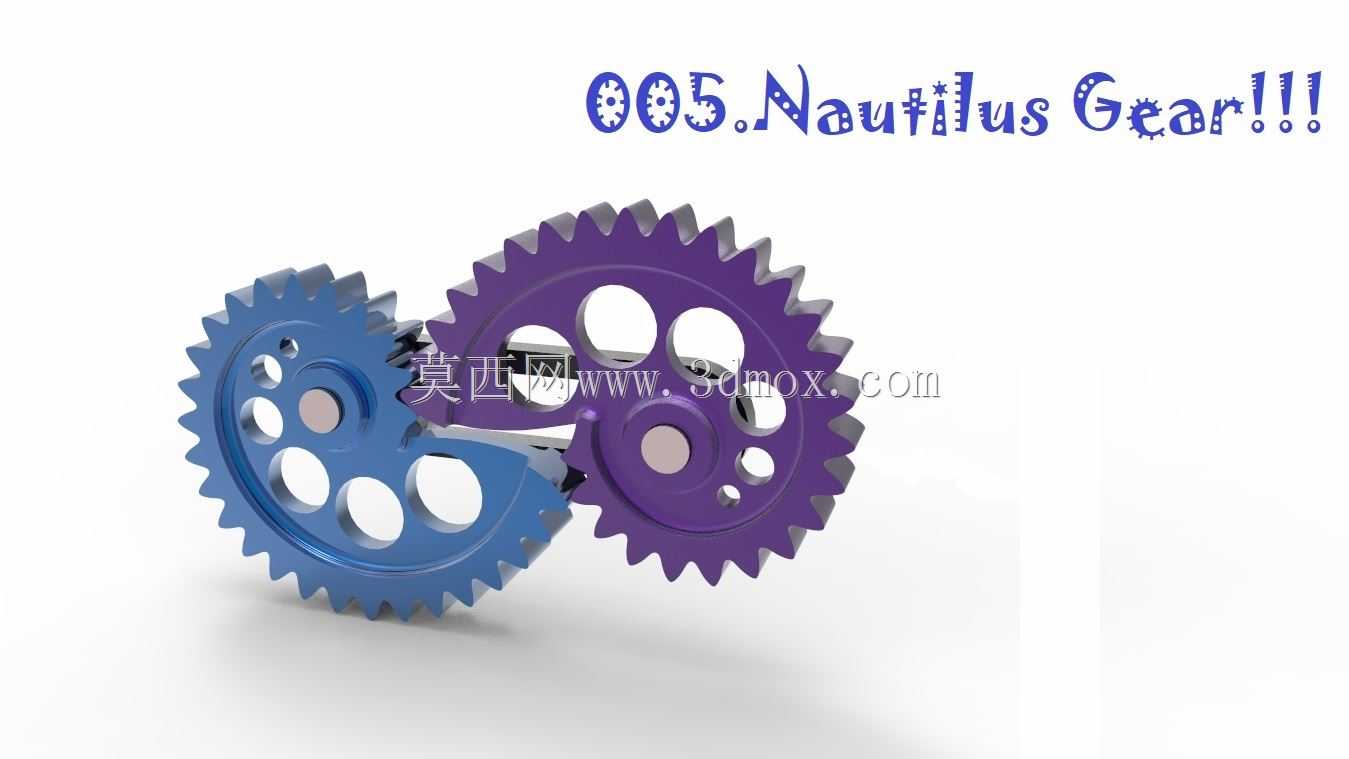

异形啮合鹦鹉螺齿轮传动结构设计

这类非圆齿轮的应用场景多集中在需要实现非线性传动比的特殊机构中，区别于常规圆柱齿轮恒定转速比的输出特性，鹦鹉螺齿轮在啮合过程中可随转角变化动态调整传动比，适配那些需要从动件按特定变转速规律运动的设备工况，常见于特种轻工机械、创意传动演示装置、部分需要非匀速进给的专用设备传动单元中。从实际用途来看，这类齿轮并非用于大负载重载传动场景，更多是满足特定运动轨迹输出、转速周期性变化的传动需求，比如部分文创类动态机械装置、教学演示用传动教具，或是某些需要实现特殊往复运动规律的小型自动化设备执行端传动组。从功能特性上看，两个啮合的齿轮齿廓采用对数螺旋线衍生的特殊曲线设计，啮合过程中齿面接触始终保持线接触状态，传动过程无卡滞、无侧隙突变，相比其他非圆齿轮，其传动比变化曲线更平滑，可实现连续无冲击的变转速传递，轮体上开设的减重孔在保证轮体结构强度的前提下，有效降低了自身转动惯量，减少高速运转时的动不平衡量，适合中低转速下的连续传动工况。设计这类齿轮时，首先要根据目标传动比变化曲线反推节曲线方程，再基于节曲线生成对应共轭齿廓，建模过程中需要反复校验不同啮合转角下的齿面干涉情况，确保全啮合行程内齿面无过切、无啮合脱离，轮体的安装轴孔位置需要结合啮合中心距的动态变化范围做边界校核，避免运转过程中出现轴系干涉。从安装边界来看，这类齿轮的中心距并非固定值，会随啮合转角在小范围内周期性波动，因此配套的轴系支撑结构需要预留微小的浮动余量，或是采用自适应中心距的轴承座结构，轮体的轴向定位需要采用台阶轴加挡圈的固定方式，保证啮合过程中轮体无轴向窜动，齿宽方向的啮合接触面积不低于齿面有效宽度的百分之八十五，避免偏载导致的齿面异常磨损。外形尺寸上，单组啮合齿轮的最大外廓尺寸根据传动比需求可灵活调整，常规演示类应用的轮体外径多在一百到三百毫米区间，轮体厚度根据负载大小一般取模数的八到十二倍，安装轴孔直径需匹配对应传动轴的直径公差，通常采用H7级间隙配合，方便装配拆卸的同时保证同轴度要求。
