气动驱动流体墨水微流指示结构件

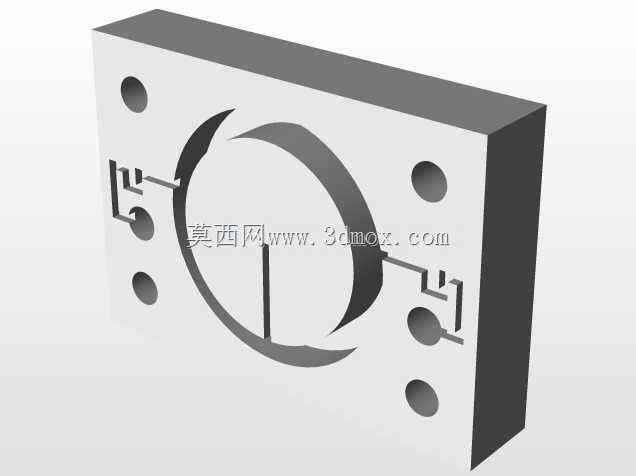

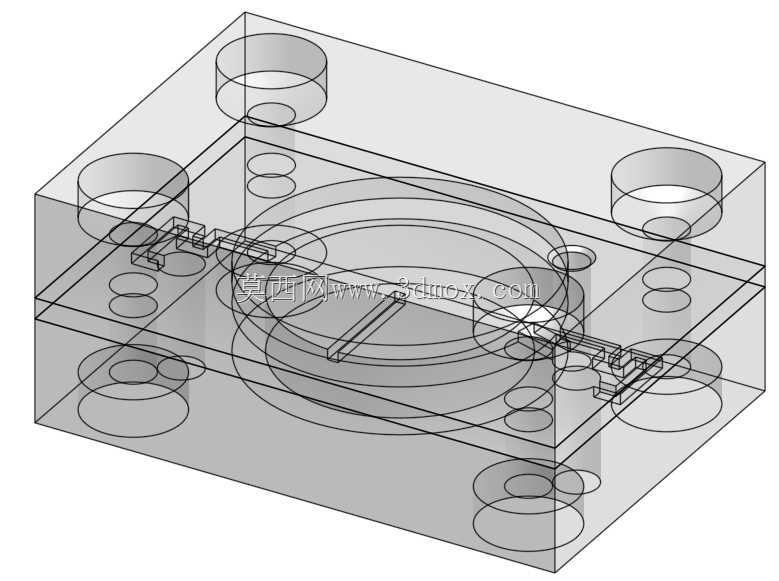

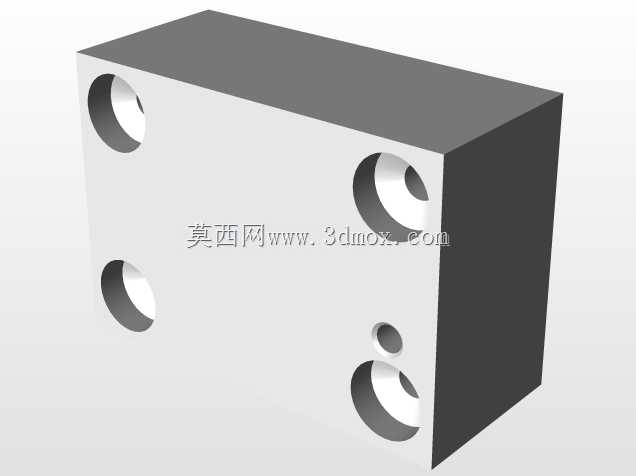

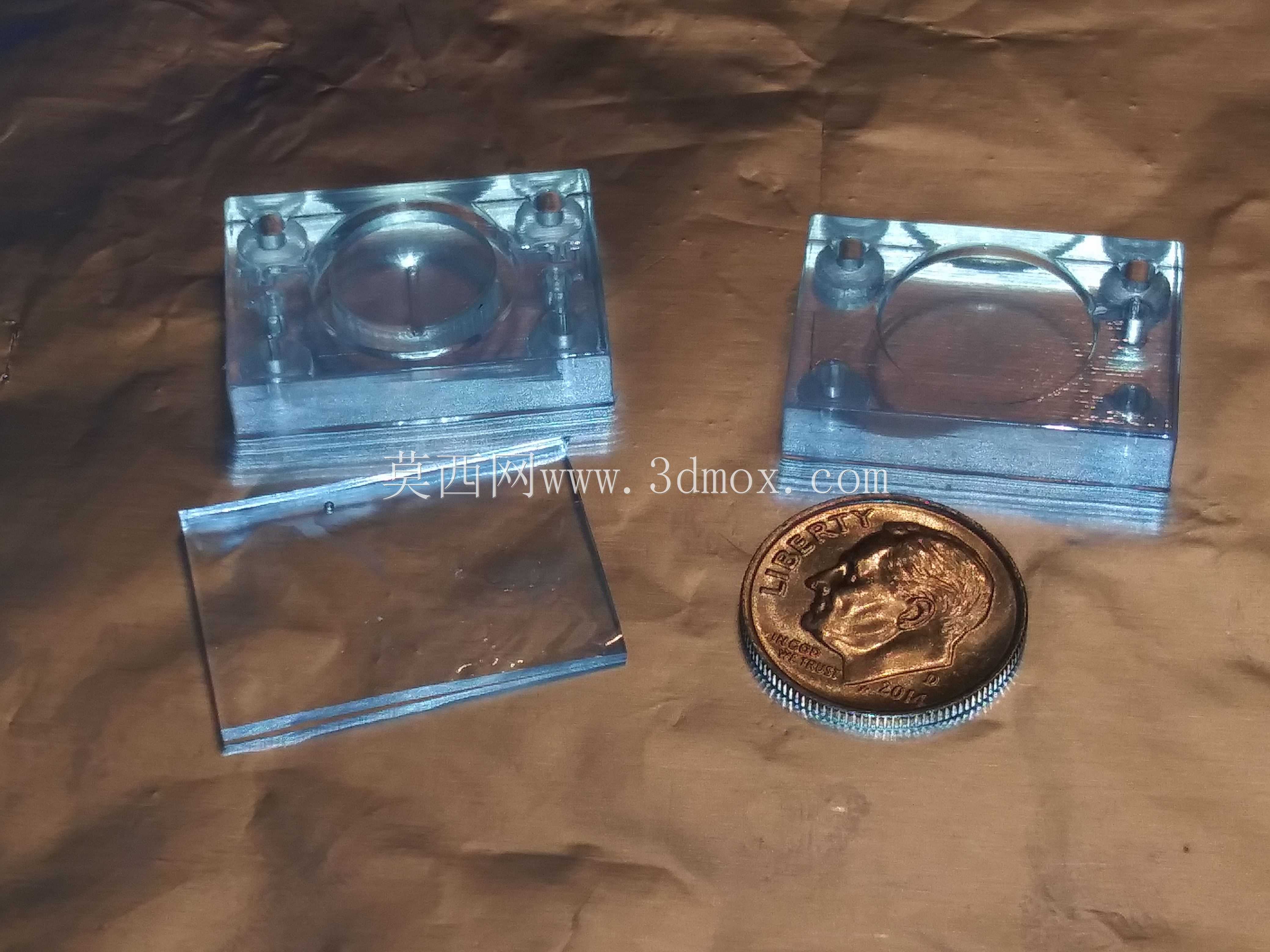

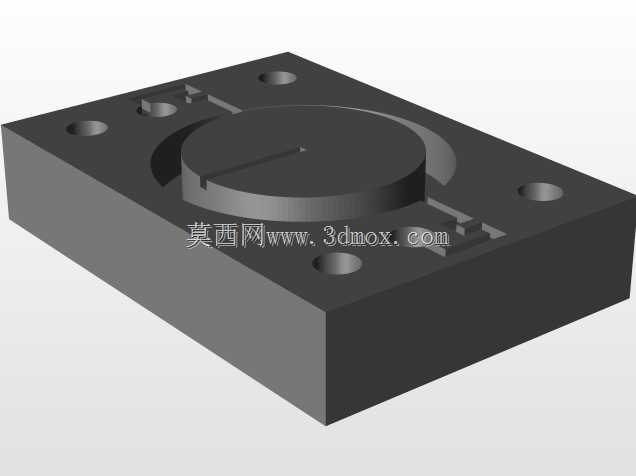

该结构件面向微流控气动回路的可视化指示场景设计，核心作用是在低压气动驱动回路中，通过流体墨水的流动、停滞与沉淀状态，直观反馈气路通断、真空度切换的实时工况，可直接集成在PDMS柔性基板的气路通道中，替代传统电子式气路状态指示元件，适配小流量、低驱动压力的微型气动控制系统，常见于桌面级微流控实验装置、小型气动逻辑演示单元、便携生化检测微流控芯片的状态反馈模块。设计阶段优先考虑加工适配性，将原有三角截面的流通通道调整为矩形通槽结构，规避立铣刀加工三角槽时的侧壁干涉问题，同时适配FDM类3D打印的成型精度阈值，降低打印过程中的悬垂支撑需求，通道截面尺寸经过反复校核，既保证墨水在0.1MPa以内的低压气动驱动下可顺畅流动，又能在气路停止供压、切换真空状态时快速形成稳定的沉淀分界，不会出现墨水回流、通道残留混色的问题。整体结构采用上下盖板夹合密封的装配形式，上下盖板预留标准M2规格的安装定位孔，可直接通过螺丝锁紧在PDMS柔性基板表面，安装边界尺寸控制在与一美分硬币相近的规格范围内，不会占用微流控基板过多的布设空间，盖板表面做平面度公差控制，锁紧后与柔性基板贴合面无间隙，避免气路泄漏、墨水渗漏的问题。流通通道的转角位置全部做R0.5mm的圆角过渡，减少流体流动的沿程阻力，同时避免直角位置残留气泡导致的指示状态误判，通道深度统一控制在0.8mm，既保证墨水流动时的可视清晰度，又不会因通道过深导致墨水填充量过大、状态切换响应滞后。实际使用时，墨水从通道一侧注入，当气路通入正压驱动气体时，墨水沿通道向另一侧流动，完整覆盖指示区域；当气路切换为真空状态时，墨水回流至初始侧，在通道内形成清晰的分界；当气路完全断开无压力差时，墨水保持静止沉淀状态，操作人员可直接通过肉眼观察墨水状态判断气路工作情况，无需额外接入传感检测元件，大幅简化微型气动回路的状态反馈结构。
