莫氏锥柄扳手钻夹头结构设计

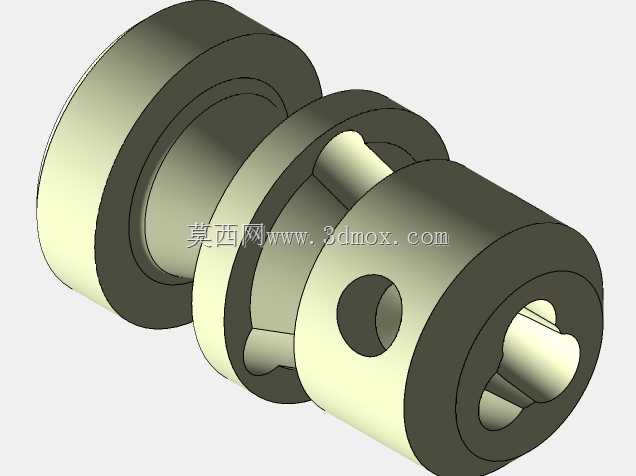

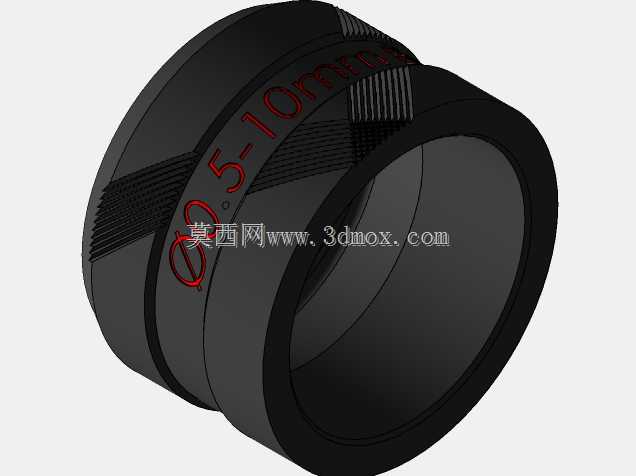

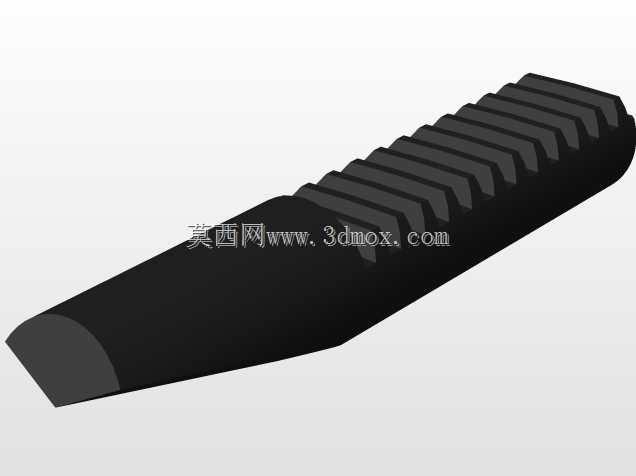

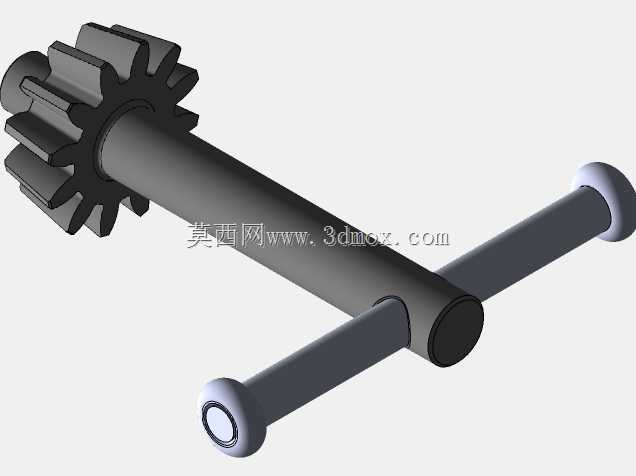

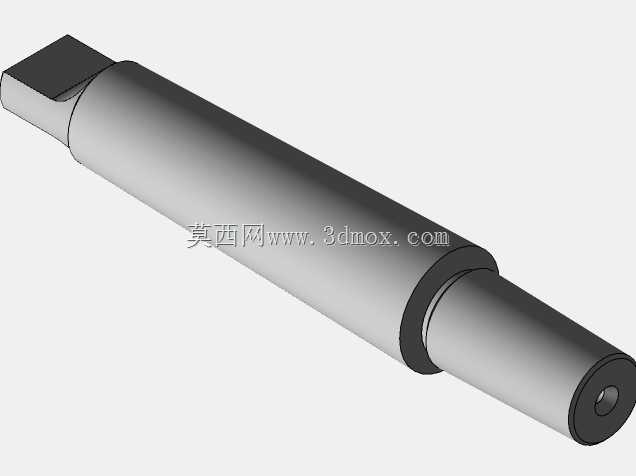

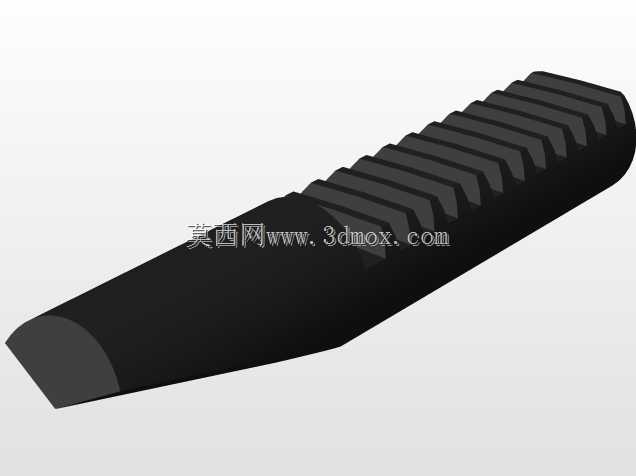

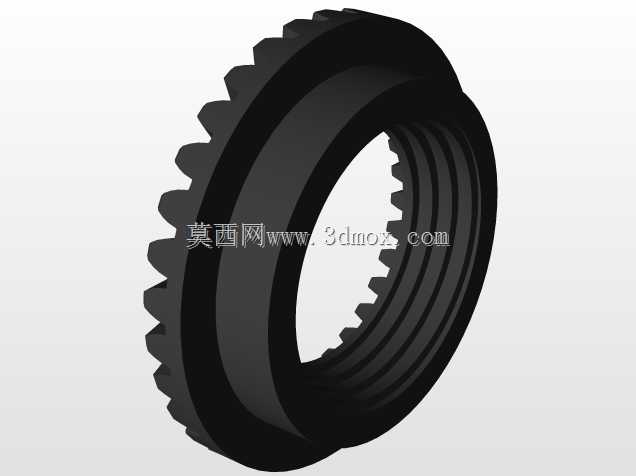

这款带扳手的锥柄钻夹头，是钻削加工场景里应用极广的刀具装夹部件，常见于台式钻床、立式钻床、摇臂钻床，也可适配车床尾座、铣削动力头的钻孔工位，用来装夹直柄麻花钻、铰刀、丝锥等回转切削刀具，实现刀具与机床主轴的刚性连接，传递钻削过程的扭矩与轴向进给力。从结构设计逻辑来看，夹头采用莫氏锥柄作为安装接口，依靠锥面的自锁特性与主轴锥孔配合，安装时只需将锥柄表面擦拭干净，对准主轴锥孔用力撞击即可完成锁紧，拆卸时通过主轴自带的斜铁楔入锥柄扁尾槽即可顶出，装拆效率高，同轴度表现稳定，能满足常规钻削加工的跳动精度要求。夹头的夹紧机构采用三爪自定心结构，三个夹爪沿夹头本体的120度等分斜槽布置，转动带齿圈的外套时，夹爪沿斜槽同步径向移动，实现对不同直径直柄刀具的夹紧与松开，配套的专用扳手通过与齿圈啮合的小齿轮传递扭矩，相比手拧式钻夹头能提供更大的夹紧力，避免重切削工况下刀具打滑、移位。夹头本体后部设置了推力轴承结构，夹紧时能降低转动阻力，让三爪的同步进给更顺畅，减少夹爪偏磨导致的定心误差。从安装边界来看，锥柄的莫氏锥度规格对应适配的机床主轴锥孔，选型时需匹配机床主轴的锥号，避免出现锥度不符无法安装的问题；夹头的最大夹持直径覆盖常规小规格钻削刀具范围，整体外形的径向尺寸不会与钻床工作台、工件夹具产生干涉，锥柄扁尾的尺寸与主轴的传力槽匹配，能承受大扭矩钻削时的周向力，避免锥柄与主轴相对转动刮伤锥面。日常使用中，需定期清理夹爪齿面、齿圈啮合处的铁屑与油污，避免铁屑嵌入导致夹爪移动卡滞、夹紧力不足，长期使用后若出现夹爪磨损、定心精度下降的情况，可更换同规格夹爪组件恢复精度，无需整体更换夹头，维护成本较低。
