带齿轮减速结构的伺服驱动装置

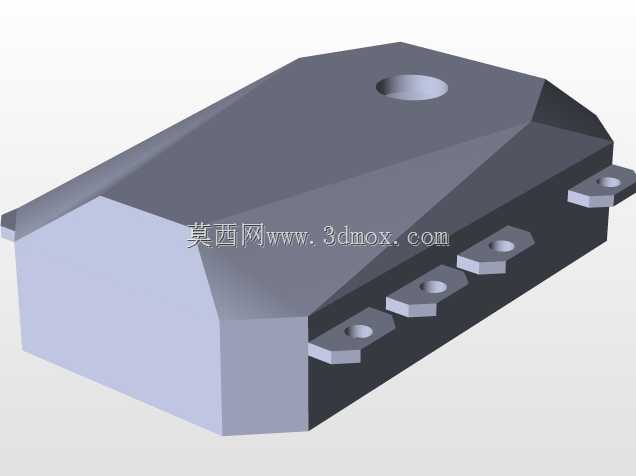

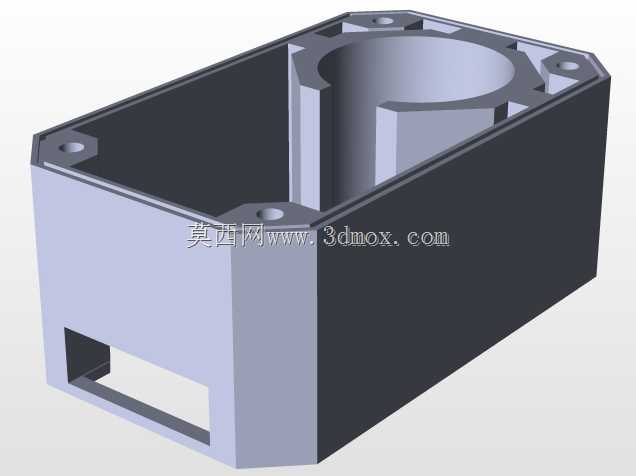

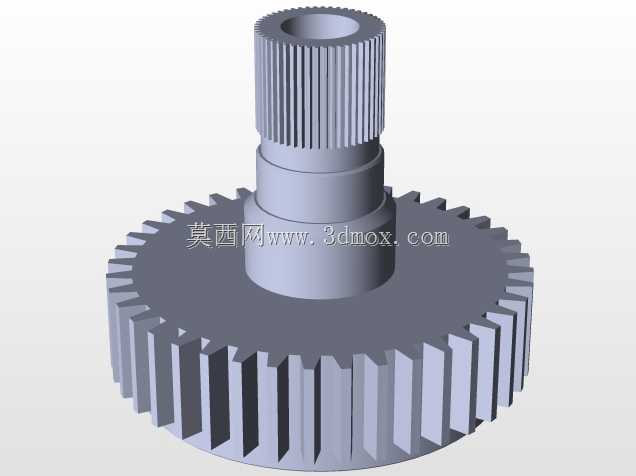

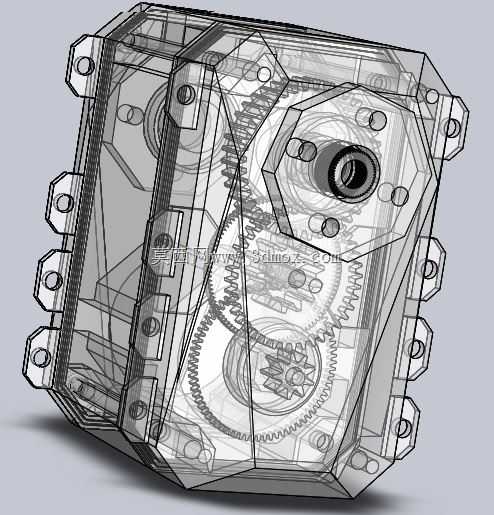

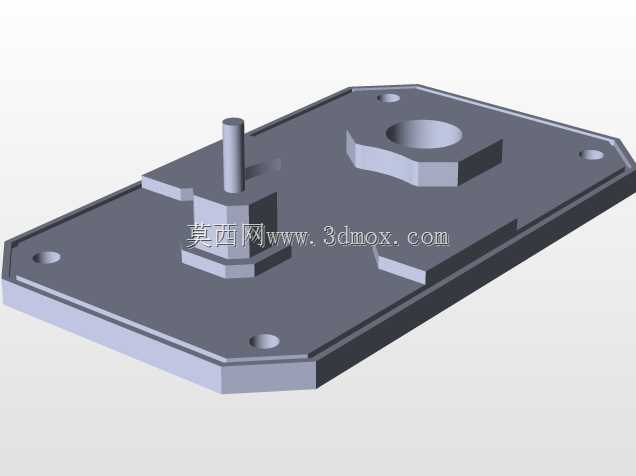

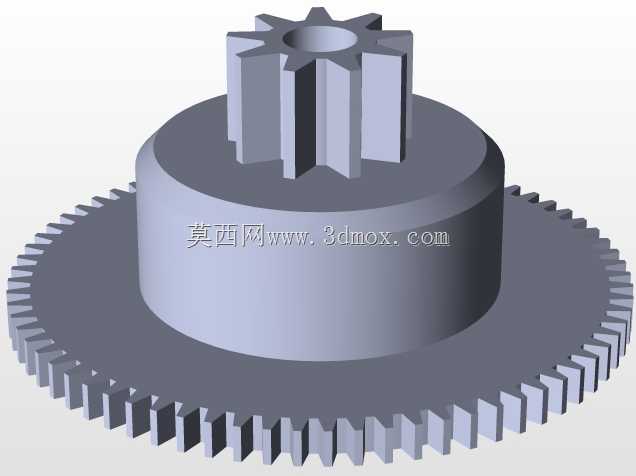

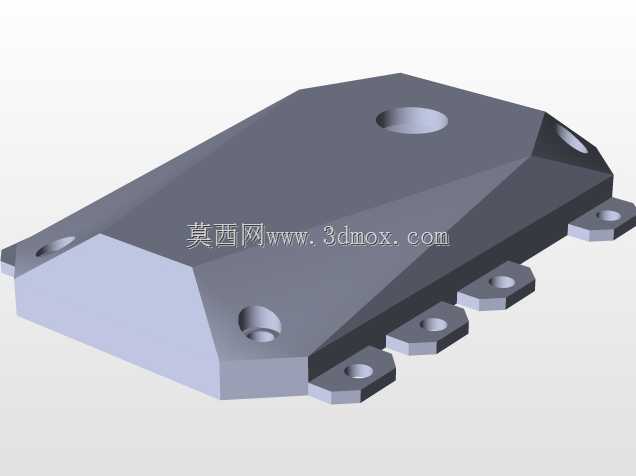

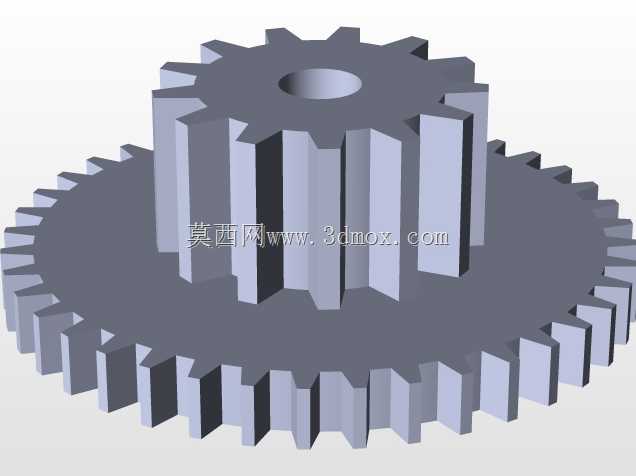

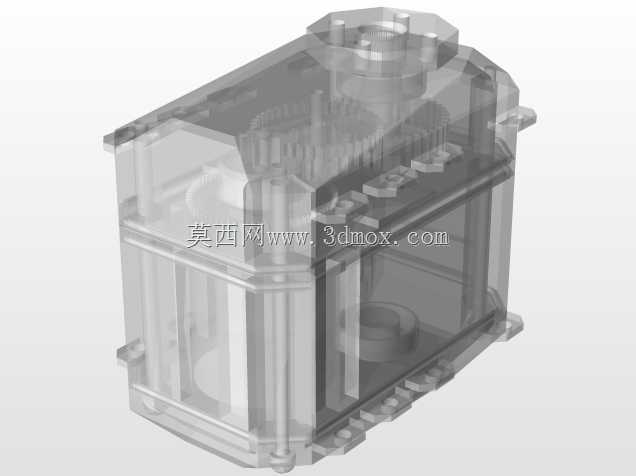

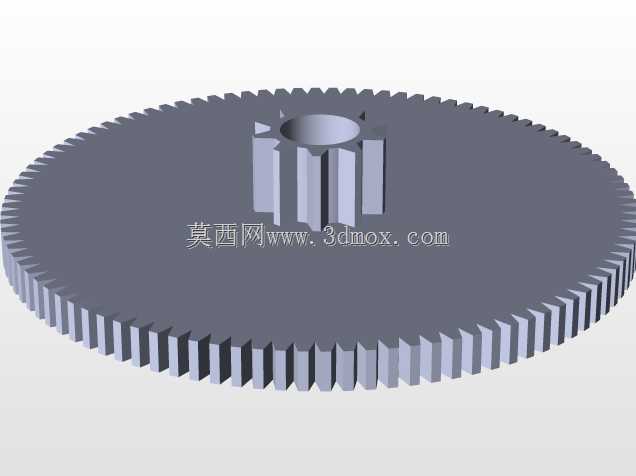

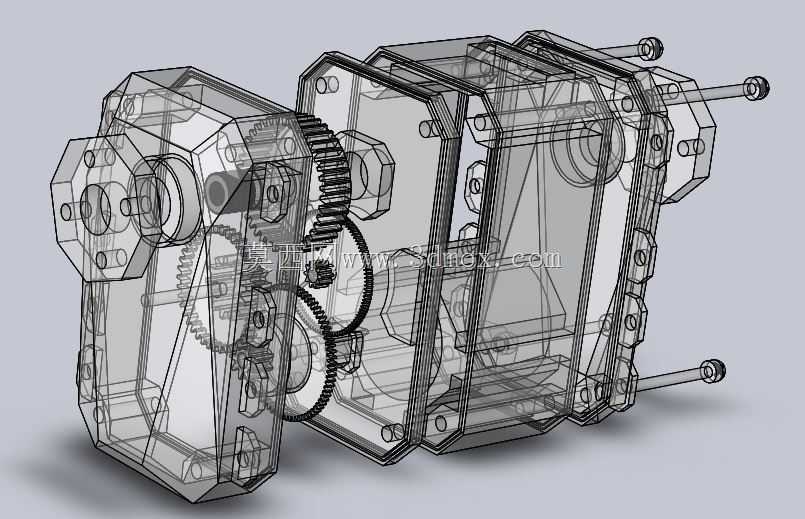

这款集成齿轮减速结构的伺服驱动单元，在小型自动化设备的传动链路里承担着精准动力输出的核心作用，常见于桌面级机械手关节、小型输送线的精准工位驱动、3D打印设备的进给传动、精密检测平台的位移驱动这类对转速、扭矩、定位精度有明确要求的场景。从结构设计逻辑来看，设计之初就优先考虑了安装空间的紧凑性，没有采用伺服电机外接独立减速器的分体式布局，而是将多级齿轮传动结构直接整合在驱动单元的壳体内部，大幅缩减了整体安装占用的空间，避免了分体安装时的同轴度调校误差，也减少了外接连接件带来的传动背隙。壳体采用多面安装位设计，六个端面都预留了带沉孔的安装螺孔，安装时可以根据设备内部的布局空间选择水平、侧装、垂直等不同固定方向，不需要额外制作转接安装板，适配不同设备的内部走线与布局需求。内部的齿轮组采用直齿圆柱齿轮多级排布的设计，从电机输出轴端的小模数主动齿轮开始，逐级啮合放大输出扭矩，每一级齿轮的轴孔都对应壳体上的一体式轴承安装位，装配时可以直接压入标准深沟球轴承，保证齿轮传动的同轴度，减少高速运转时的径向跳动。壳体的边角做了加厚处理，对应每个轴承安装位的位置都设计了加强筋结构，避免长期承受传动负载时壳体出现形变，影响齿轮啮合精度。从安装边界来看，整体外形趋近于切角长方体结构，所有外接的安装螺孔都没有超出壳体的最大外轮廓，安装时不需要在设备安装板上预留额外的避让空间，输出轴端采用标准的轴伸配合键槽的结构，可以直接同步带轮、联轴器、小型凸轮等不同的传动连接件，适配不同的传动形式。在实际选型应用中，这类集成式伺服驱动单元不需要单独匹配减速器的参数，出厂时已经完成了齿轮组的背隙调校与润滑填充，装配时只需要完成固定与接线就可以投入使用，相比分体式的电机加减速器组合，减少了装配环节的调校工作量，也降低了不同厂商配件匹配不当带来的传动故障概率。壳体上预留的透气孔位置做了迷宫式密封结构，既可以平衡内部齿轮运转升温带来的气压差，也能避免设备运行环境中的粉尘、切削液飞溅进入壳体内部，适配车间生产环境的使用需求。
