双孔嵌入式按压式操作按键结构设计

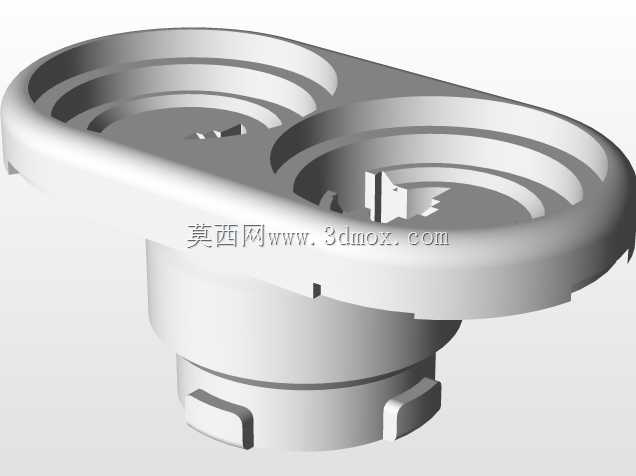

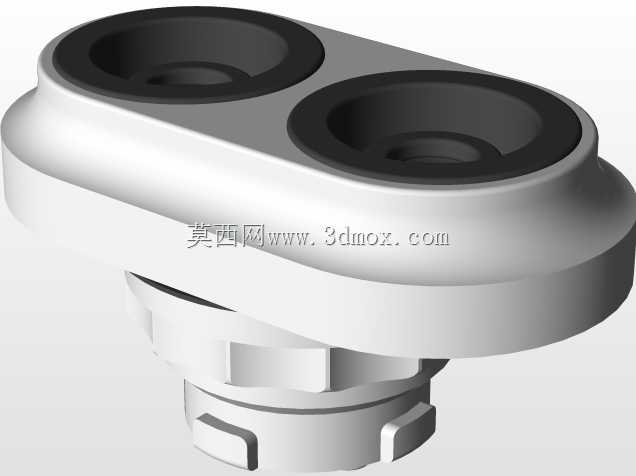

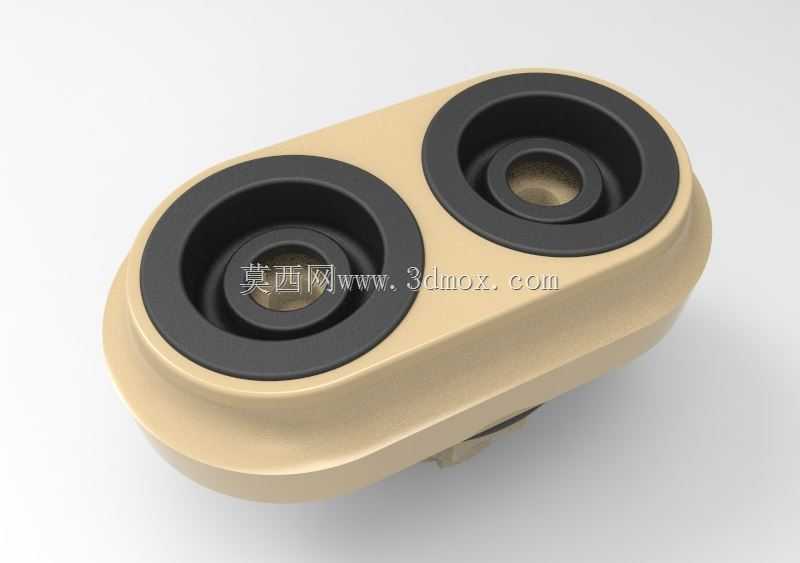

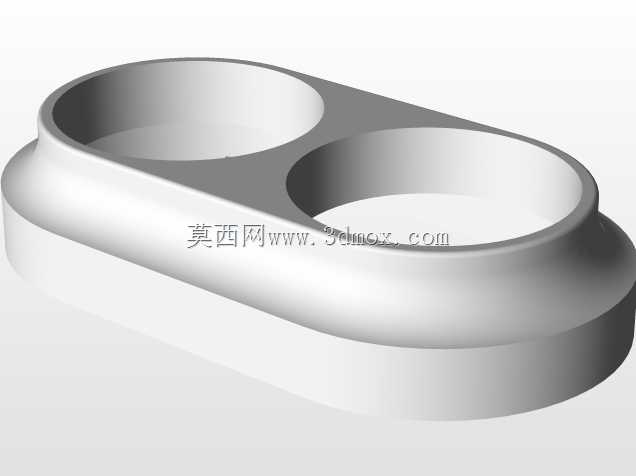

这类双孔按压按键常被集成在小型手持操控终端、台式设备操作面板、便携检测仪器的操控区域，作为功能触发输入部件使用，日常作业中操作人员通过指尖按压对应孔位的按键区域，即可触发设备对应的功能指令，比如参数切换、启停确认、模式选择等操作，相比单孔按键，双孔布局可在有限的安装空间内集成两个独立触发点位，减少面板开孔数量，提升操控区域的集成度。从结构设计来看，主体采用跑道型椭圆基座，基座边缘做了圆弧过渡处理，既可以避免安装后锐边划伤操作人员，也能在嵌入面板安装槽时起到导向作用，降低装配对位难度。两个按压触发孔沿基座长轴方向对称排布，每个孔位内部设置阶梯式限位结构，外层黑色环形区域为按压导向圈，采用耐磨低摩擦材质，和内部按压芯轴配合时可减少往复按压的磨损量，延长按键的使用寿命，中心内凹区域为实际按压受力区，内凹弧度匹配人体指尖的接触曲面，按压时的触感反馈更清晰，避免操作时出现打滑问题。设计过程中需要重点考虑安装边界的匹配性，基座的整体厚度需要适配常用设备面板的壁厚，基座背部设置定位卡扣结构，安装时无需额外打螺丝固定，直接将基座卡入面板预先开好的对应形状安装孔即可完成固定，卡扣的预紧力经过调校，既可以保证安装后按键不会因设备振动出现松脱，也能在后期维护时方便拆卸更换。两个独立按键的触发行程控制在合理区间，按压时的阻尼感均匀，触底反馈明确，可有效减少操作人员的误触概率。基座主体采用浅米色硬质工程塑料材质，具备一定的抗冲击性能，可应对日常作业环境中的轻微磕碰，黑色导向圈和米色基座形成明显的视觉区分，方便操作人员快速识别按键位置，即使在光线不足的作业场景下也能快速定位操作点位。在结构校核阶段，需要反复验证按压芯轴和导向圈的配合间隙，间隙过大会导致按压时出现晃动，影响操作手感，间隙过小则会出现按压卡滞，无法正常触发指令的问题，同时还要考虑长期使用后的磨损余量，保证在额定按压次数内结构不会出现失效。这类按键的安装孔为跑道型，相比圆形安装孔具备防呆特性，安装时不会出现角度偏转，保证两个按键的排布方向和面板标识方向一致，避免装配后出现标识错位的问题。背部的触发触点位置做了定位标识，方便和内部电路板的触发开关对位，装配时可快速确认安装位置，减少装配调试的时间成本。
