桌面级小型3D打印设备透明防护外壳结构

这款外壳结构针对桌面级FDM熔融沉积型3D打印设备开发，核心适配个人创客工作室、中小学科创教学实验室、小型产品打样工位这类对设备占地、操作安全性有明确要求的应用场景。日常使用中，这类小型3D打印机常放置在桌面紧邻操作工位的位置，打印过程中挤出头高温、耗材熔融产生的微量挥发物、打印件意外脱落剐蹭运动部件等问题，都需要外罩结构做物理隔离，同时还要兼顾日常操作的观察便利性与耗材更换的便捷性。

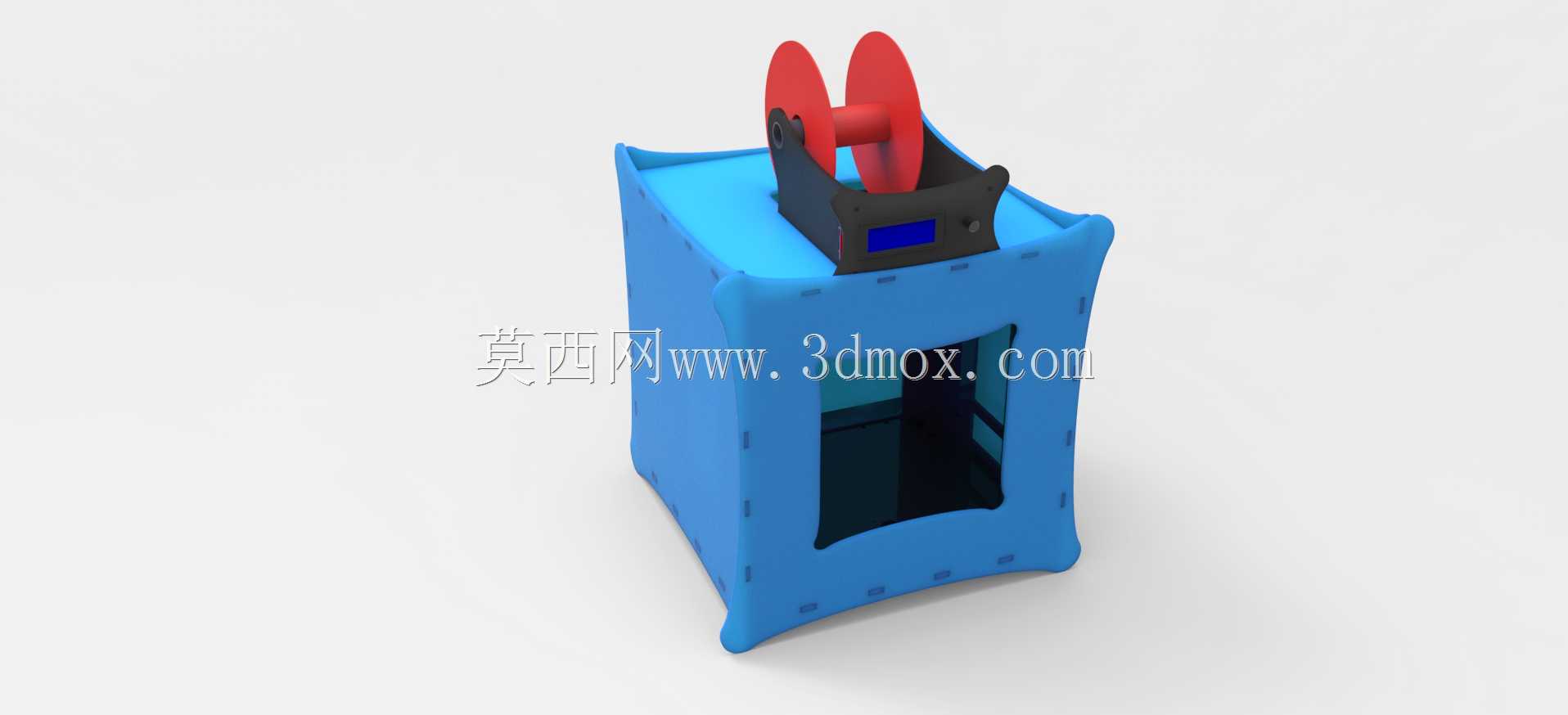

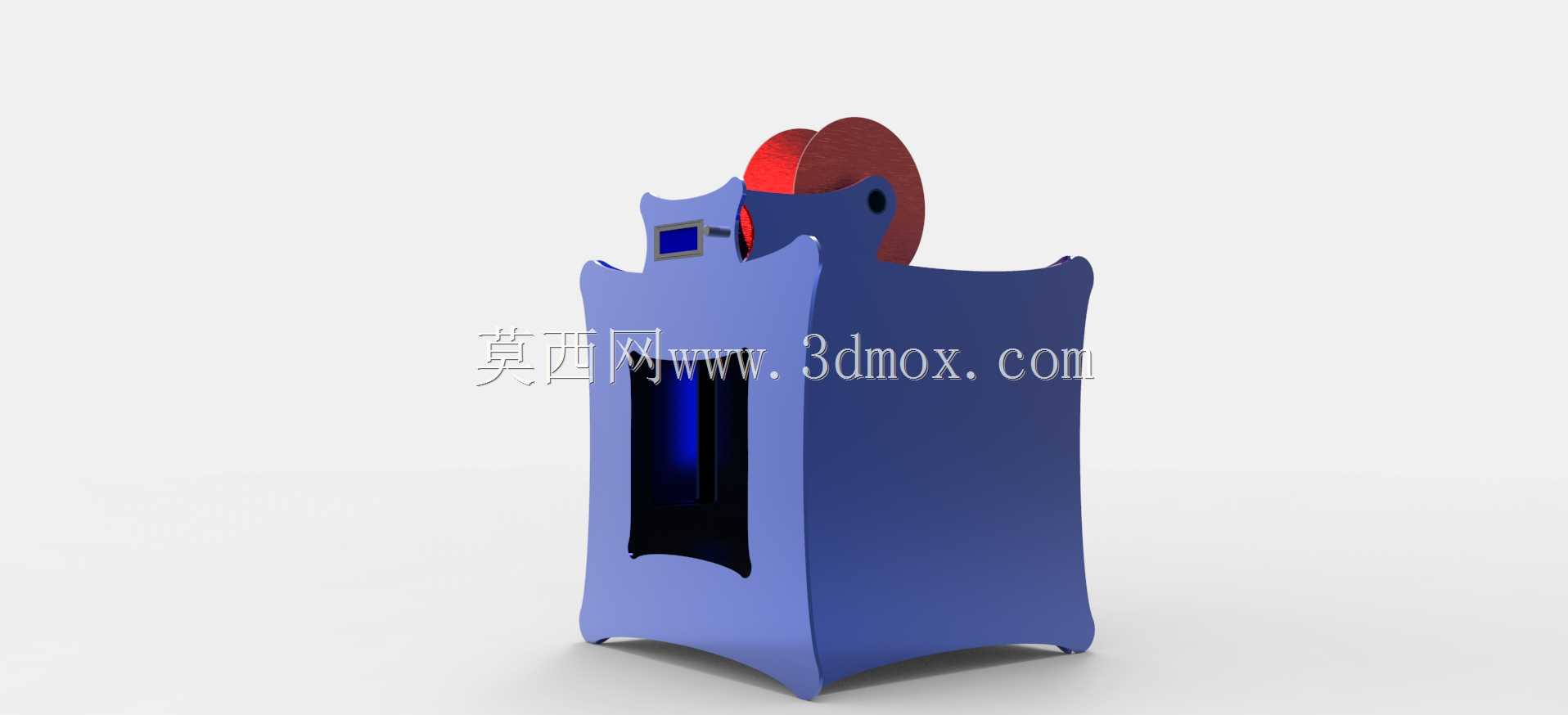

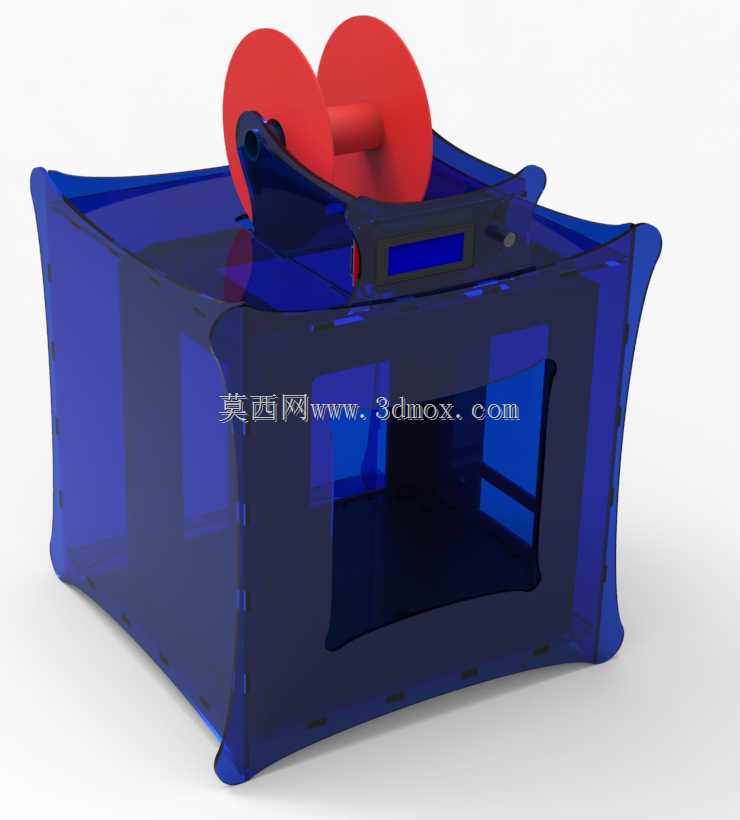

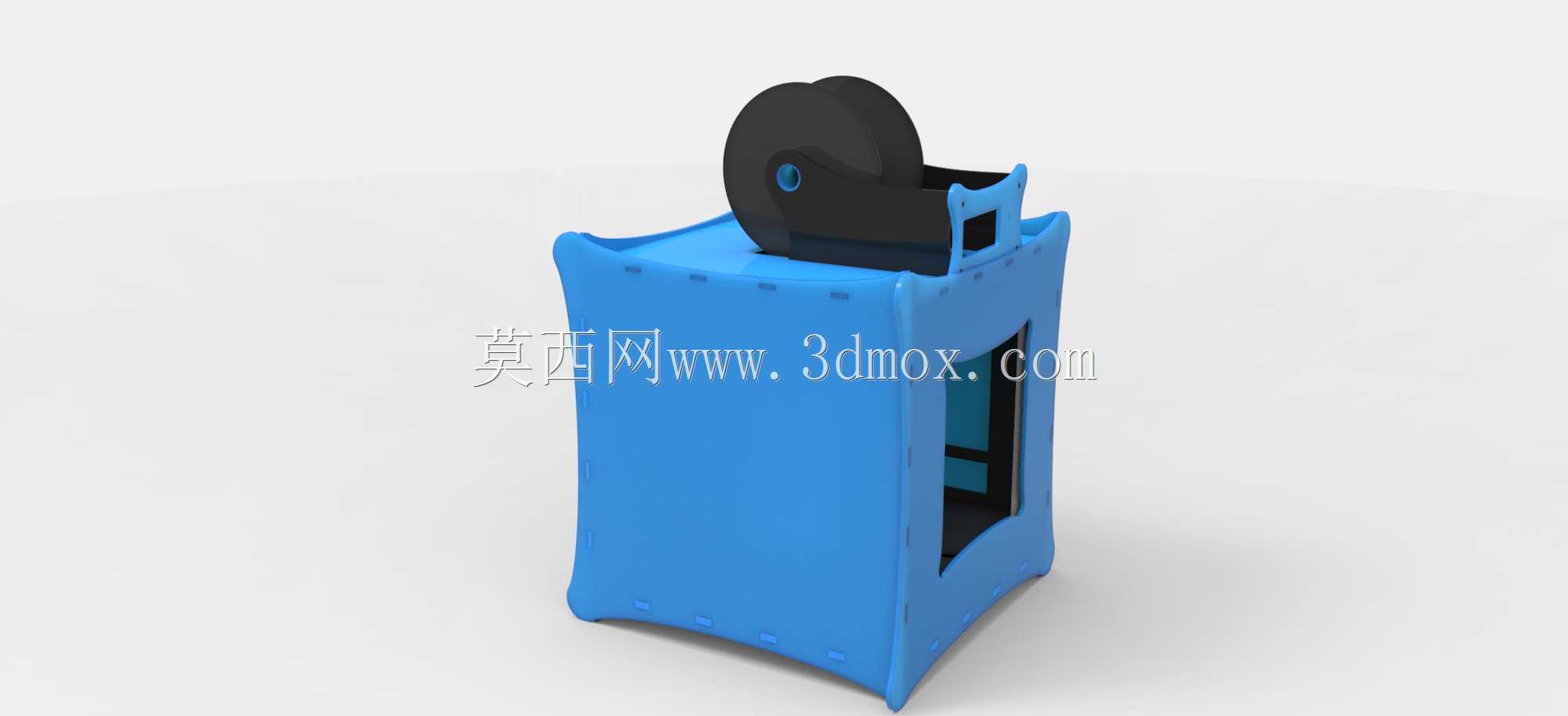

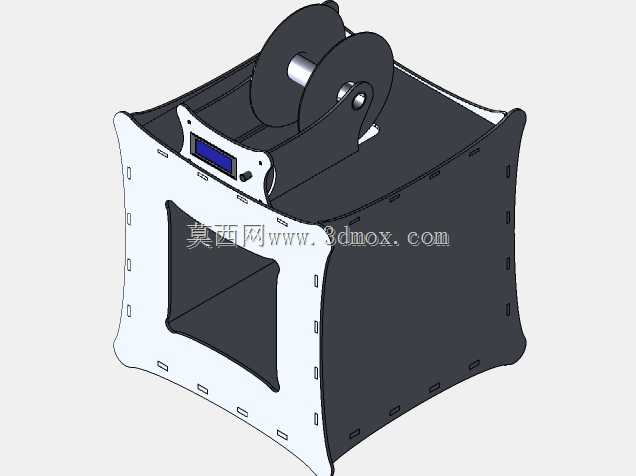

设计阶段优先考虑加工落地的可行性，整体壳体采用分片式平板拼接结构，所有拼接面均为平面结构，无需复杂的曲面成型工艺，可直接通过激光切割亚克力、透明PC板材完成所有零件加工，不需要开模，小批量制作甚至单台定制都能控制加工成本与周期。壳体边角做了圆弧过渡处理，既避免直角板材拼接的应力集中问题，也能消除尖锐边角带来的操作磕碰风险，整体轮廓做了内收的弧度设计，相比方正壳体更能减少桌面空间的无效占用。

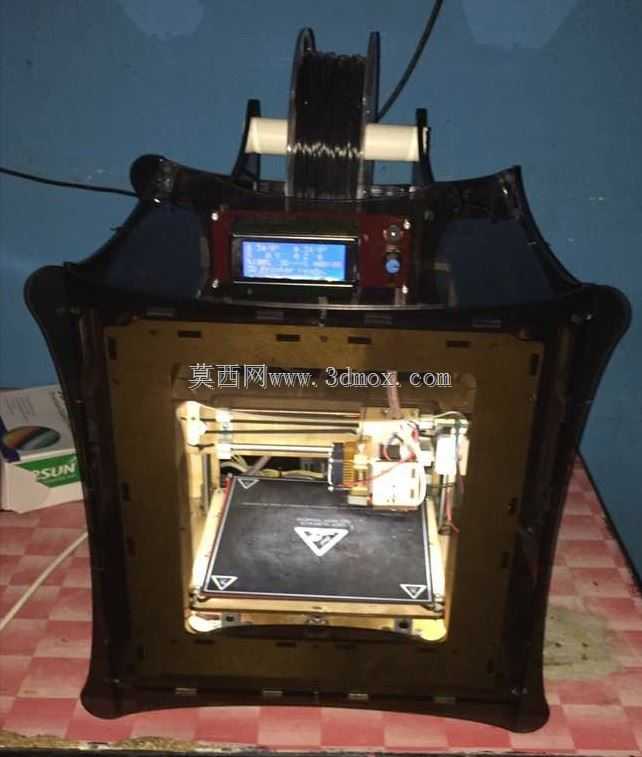

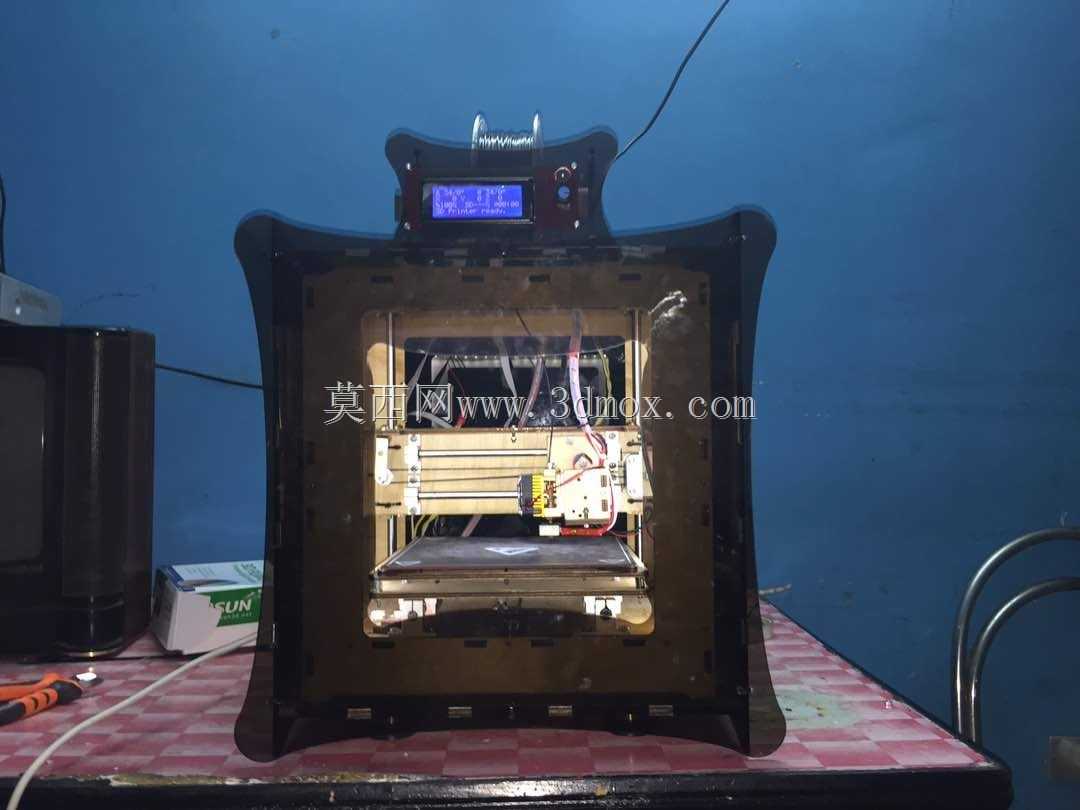

壳体顶部集成了耗材料架安装位，可直接承载1kg规格的标准PLA、ABS耗材卷，料架的支撑结构与壳体顶部做了一体化的连接设计，不需要额外在桌面打孔安装独立料架，耗材从顶部导料口直接送入挤出机构，送料路径短且顺畅，能减少长距离送料带来的阻力波动，避免打印过程中出现断料、送料不足的问题。壳体正面预留了大尺寸观察窗口，窗口边缘做了内嵌式的卡槽设计，可直接卡入透明板材，不需要额外打螺丝固定，日常打印过程中可以全程观察内部打印状态，窗口尺寸足够操作人员伸手完成平台调平、打印件取出等常规操作，不需要完全拆卸整个外罩。

安装边界方面，壳体内部净空尺寸适配常见的200*200*200mm成型幅面的桌面3D打印机框架，底部预留了与设备框架连接的固定孔位，可通过螺丝直接与打印机铝型材框架锁紧，不会因为设备运行的振动出现壳体移位；壳体侧面预留了显示屏、操作按键的对位开孔，开孔位置与常规桌面级3D打印机的操控面板位置匹配，安装后不会遮挡操控区域，同时侧面还预留了散热通风的格栅位，可保证设备运行过程中驱动板、电机的热量及时散出，避免封闭空间导致的设备过热问题。壳体的拼接缝隙处预留了密封胶条的安装槽，若有更高的恒温打印需求，可粘贴密封胶条提升壳体密闭性，满足ABS等易翘曲耗材的恒温打印要求，不需要额外更换整套外罩结构。
