1300cc动力短轮距钢管赛车底盘框架设计

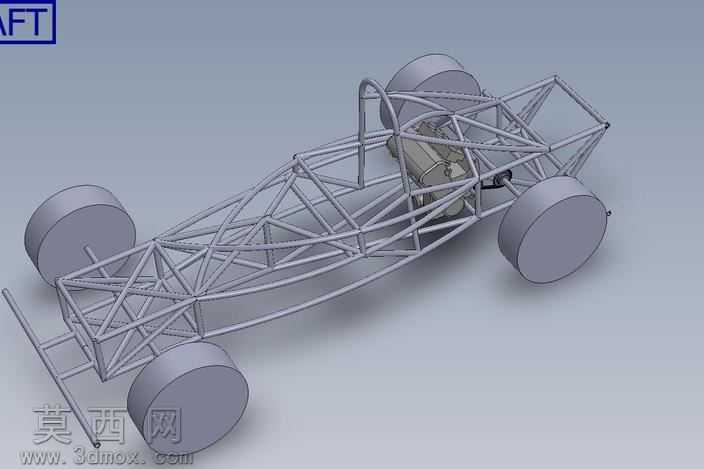

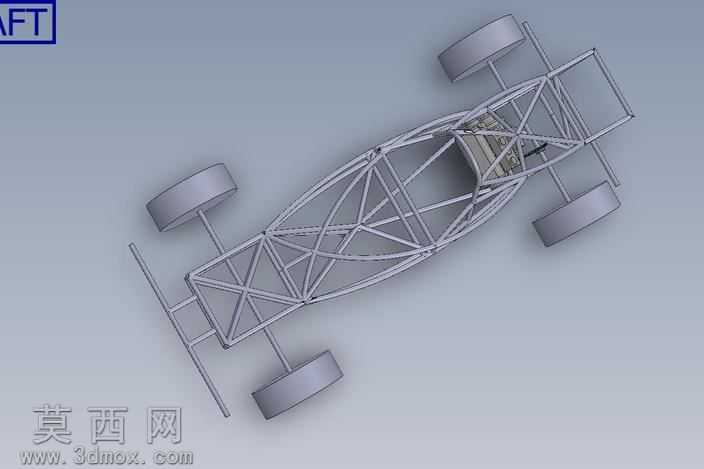

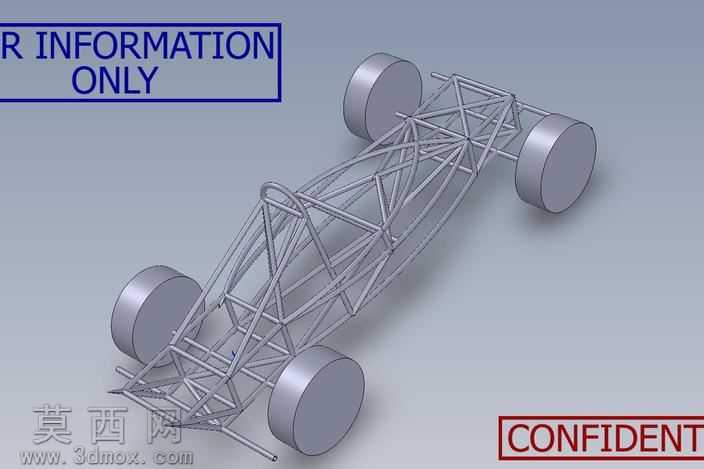

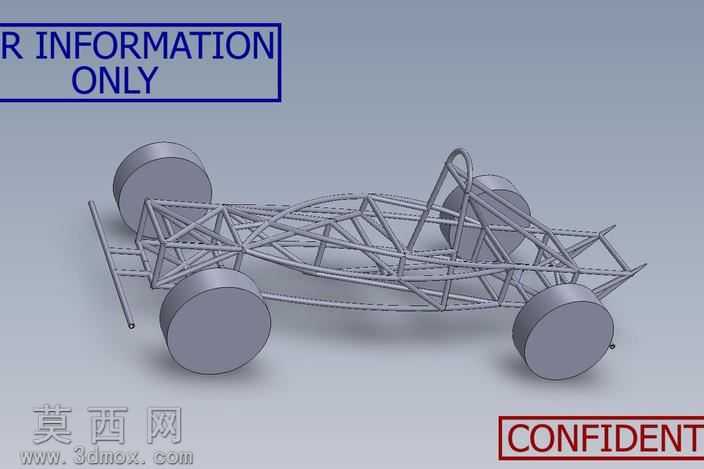

本作品为适配1300cc动力单元的短轮距高航空取向赛车底盘三维模型，全程在SolidWorks环境中完成参数化建模与装配校验，建模过程严格遵循管桁架赛车的结构设计逻辑，以空间钢管焊接框架作为核心承载结构。建模阶段首先完成整车硬点定位，确定前后轮距、轴距、动力总成安装位、驾驶舱人机边界、悬架安装锚点等关键坐标，所有钢管构件均采用扫描特征生成，精准还原每一段管材的弯折角度、对接切口与空间走向，确保各管件交接处的焊接贴合度符合实际加工要求，避免出现建模阶段的干涉错位问题。渲染阶段采用哑光金属材质赋予钢管框架，还原冷拔无缝钢管的真实质感，动力总成部分采用铸铝灰调材质区分，车轮占位模型采用哑光橡胶质感，整体渲染采用柔和均匀的打光方案，清晰呈现整个框架的空间结构层次，无过度曝光或结构遮挡问题，可直观观察到底盘内部的动力布置与管架走向。结构设计上采用空间桁架受力逻辑，通过多组三角形管格构分散行驶过程中的冲击载荷，针对动力单元安装区域设计了加强筋管组，强化动力输出段的结构刚性，短轮距的布局设定适配高机动灵活的行驶需求，预留了悬架安装点、转向机构走行空间与驾驶舱操作空间，模型未添加蒙皮与外覆盖件，完整呈现底盘核心的框架受力结构。设计思路上以概念验证为核心，当前阶段未开展有限元受力分析，后续可通过添加蜂窝板结构减少冗余管材使用，进一步降低底盘整备质量，建模过程中参考了同类管架赛车的链轮传动结构尺寸，确保动力安装位的尺寸匹配度，为后续的结构优化、性能仿真与实际加工提供精准的三维数字原型，所有构件的建模精度满足工程级装配要求，可直接导出工程图用于管材下料与焊接工装定位。
