商用车12吨级整体式驱动车桥结构设计

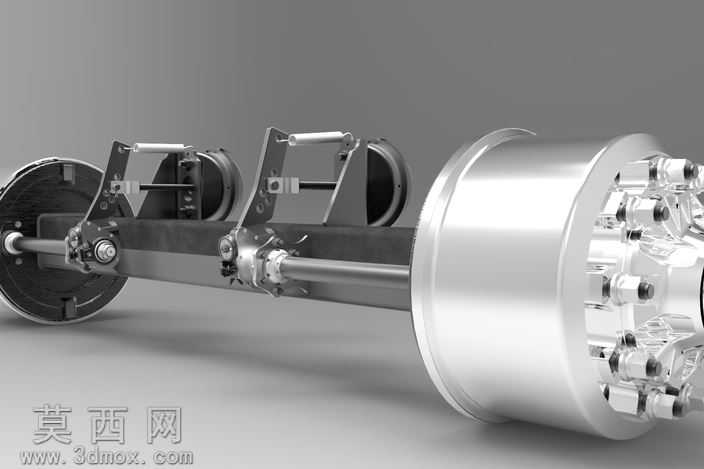

本作品为商用车12吨级整体式驱动车桥三维建模成果，建模过程严格遵循重载商用车底盘零部件的设计规范，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成全结构搭建。建模初期先完成核心承载构件的参数化绘制：整体式桥壳采用变截面矩形钢管结构建模，通过拉伸、切除、圆角特征还原桥壳的壁厚变化与安装座结构，保证桥壳的抗弯抗扭设计特征完整还原；半轴采用全浮式结构设计，通过旋转凸台特征完成阶梯轴主体建模，精准还原轴头花键、轴颈、法兰盘的配合尺寸，确保各回转面的同轴度公差符合装配要求。制动总成部分完整还原鼓式制动器的全套结构，包含制动鼓、制动蹄、制动凸轮轴、回位弹簧、调整臂等零部件，对制动蹄的摩擦片曲面、凸轮轴的渐开线轮廓采用曲面扫描、放样特征完成精细化建模，还原制动机构的动作逻辑与装配间隙。轮毂与轮端连接部分，精准绘制轮毂轴承安装位、轮胎螺栓孔、轮辋连接法兰的结构特征，还原轮端的旋转支撑与动力传递路径。桥身附属的气室支架、推力杆安装座、减震器连接耳等附件，均通过焊接装配特征与桥壳主体完成配合，还原实际生产中的焊接定位关系。材质与渲染环节，针对不同零部件匹配对应材质属性：桥壳、半轴、轮毂等钢制承载件赋予哑光合金钢材质，调整金属粗糙度与反射参数还原锻钢件的哑光金属质感；制动鼓赋予灰铸铁材质，还原铸铁件的深灰哑光表面特征；制动摩擦片赋予复合摩擦材料材质，调整表面纹理还原摩擦材料的粗糙质感；气室、管路等橡胶、冲压件分别赋予黑色橡胶、冷轧钢板材质，提升模型的真实感。渲染阶段采用三点布光方案，主光源从侧上方45度投射突出结构轮廓，辅光源补光消除暗部死黑，添加环境反射贴图模拟工业展厅的展示环境，最终渲染效果清晰呈现车桥的整体结构与各部件的装配关系，完整展现重载驱动桥的承载、制动、动力传递的核心结构设计逻辑，可用于商用车底盘结构教学、零部件设计参考、装配工艺演示等场景。
