J85-GE-17航空涡轮喷气发动机结构模型

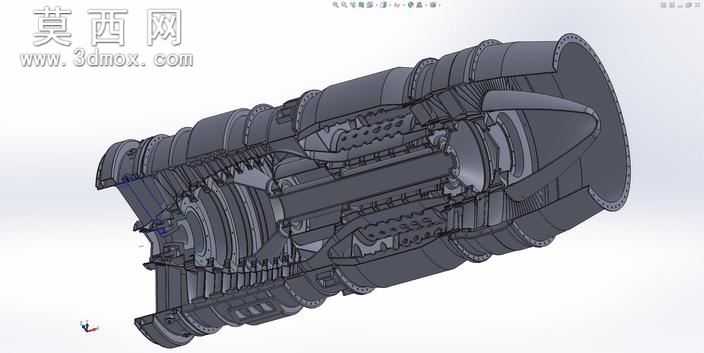

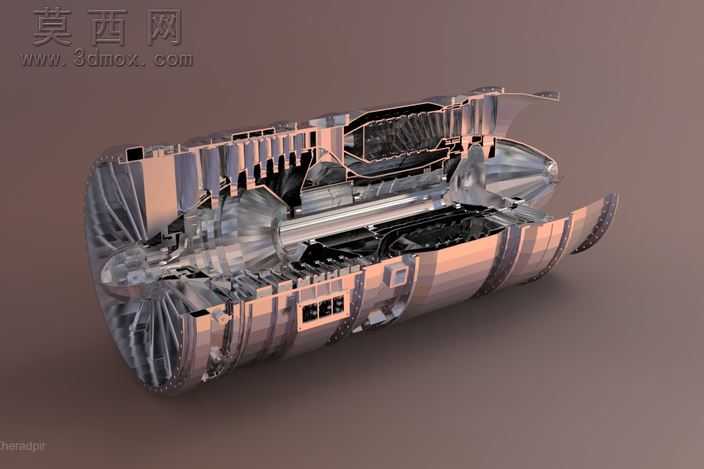

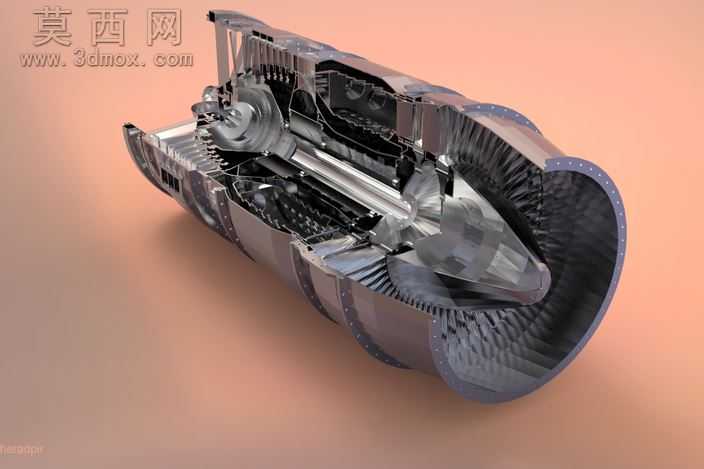

本模型为J85-GE-17型航空涡轮喷气发动机全剖结构三维模型，完整还原了该款小型涡喷发动机的内部构造与外部轮廓，建模过程中严格参照该型发动机的真实尺寸比例，对每一级压气机叶片、燃烧室结构、涡轮转子、尾喷管调节机构、传动轴系、机匣壳体等核心部件都进行了精细化建模，还原了零件间的装配关系与层级结构。模型采用全剖视的展示形式，将发动机内部沿轴向的气流通道、转子支撑结构、燃油管路排布、附件传动结构都清晰呈现，能够直观展现涡喷发动机从进气道吸入空气，经多级轴流压气机压缩增压，进入燃烧室与燃油混合燃烧，高温高压燃气冲击涡轮做功，最终从尾喷管高速喷出产生推力的完整工作流程对应的结构布局。建模过程中对不同功能的部件赋予了差异化的材质属性，机匣等承力结构件采用高温合金金属质感材质，压气机与涡轮叶片采用单晶合金对应的细腻金属材质，燃烧室区域赋予耐高温陶瓷涂层质感，密封件、管路附件采用对应橡胶、金属管路的材质表现，配合光影渲染效果，清晰区分不同部件的功能分区与材质特性，让整个剖视模型的结构层次分明，细节辨识度高。模型的结构设计完全遵循该款发动机的真实工程逻辑，压气机各级叶片的叶型扭转角度、涡轮盘的榫槽连接结构、燃烧室的火焰筒排布、轴承的支撑位置都符合真实航空发动机的设计规范，既可以作为航空动力相关的教学演示模型，帮助学习者理解小型涡喷发动机的构造原理，也可作为航空装备相关设计的参考模型，为小型航空动力装置的结构设计、布局优化提供直观的三维参照，完整呈现了涡轮喷气发动机紧凑的结构设计与精密的零件配合关系。
