F135战斗机航空涡轮发动机结构模型

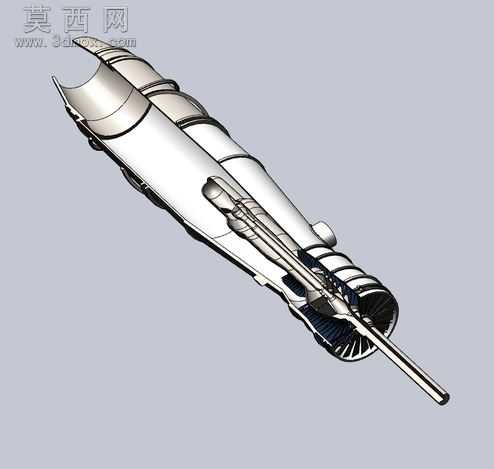

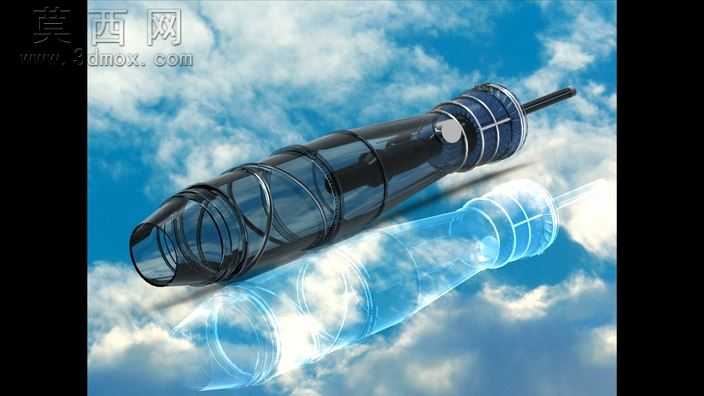

本模型为普拉特·惠特尼F135涡轮风扇发动机的三维结构设计，对应JSF联合攻击机F-35配套动力系统，建模过程完整还原了该型航空发动机的核心结构特征。建模阶段采用自顶向下的设计思路，先完成发动机整体气动外轮廓的曲面搭建，通过多段引导线放样生成进气道、外涵道壳体、尾喷管调节段的流线型曲面，保证壳体曲面的曲率连续，符合航空发动机的气动外形设计要求。内部结构层面，依次完成风扇级、压气机级、燃烧室、涡轮级、传动轴的独立建模，各级叶片采用翼型截面放样生成，还原了叶片的扭角与叶型特征，传动轴与各级轮盘采用同轴配合设计，清晰呈现动力传递的路径。模型中特别设置了可抑制的剖切特征，通过控制该特征的显示状态，可快速切换发动机完整外观与内部剖视视角，方便观察内部流道与部件排布，无需额外剖切操作即可展示内部结构。材质渲染阶段，为不同部件匹配对应材质：壳体采用高温合金哑光金属材质，叶片采用抛光钛合金材质，燃烧室区域添加耐高温陶瓷涂层质感，尾喷管调节片添加高温灼烧后的渐变金属色泽，提升模型的真实感。各部件间保留了合理的装配间隙，符合航空发动机的实际装配逻辑，可用于航空动力结构教学、军事装备科普展示，也可作为飞行器动力系统设计的参考样例，帮助理解大推力小涵道比涡扇发动机的结构组成与工作原理，模型结构完整无缺失特征，可直接用于装配干涉检查、结构拆解演示等场景。
