直列六缸发动机气缸头三维数模

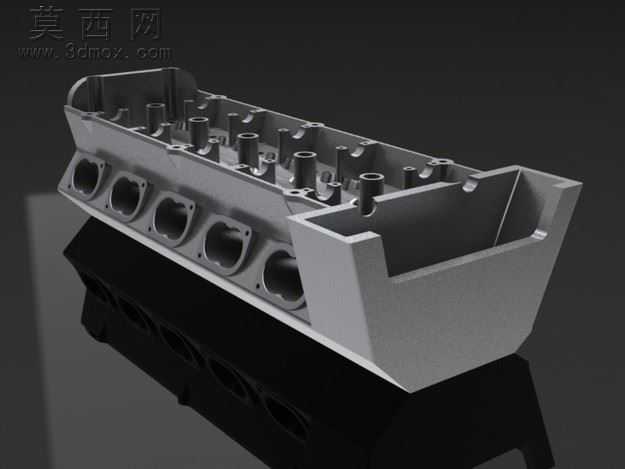

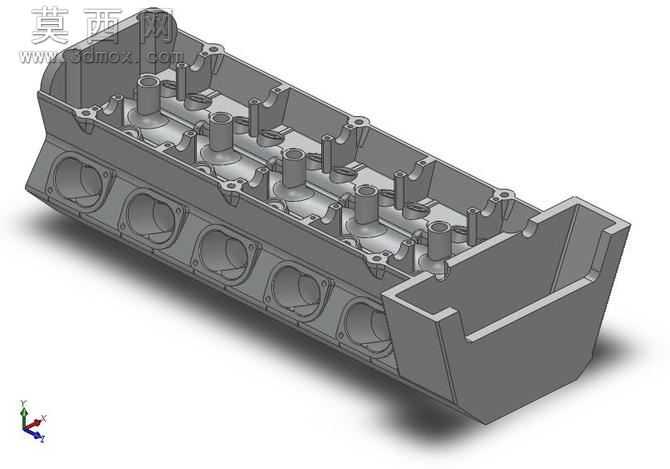

本模型为直列六缸内燃机气缸头三维设计成果，建模阶段以发动机配气与燃烧系统的实际工作逻辑为核心依据，先完成整体轮廓的基准搭建，确定气缸头的长宽高基准面与各缸孔的中心定位轴线，严格对齐直列六缸等间距排布的缸体配合尺寸，保证后续与缸体装配的同轴度精度。建模过程中依次完成进气道、排气道的曲面构建，通过放样、曲面剪裁等操作还原气道的流畅过渡形态，保障进排气的气流流通效率；随后完成凸轮轴安装座、气门导管孔、喷油器安装位、冷却水套腔体的结构设计，对各安装孔位的倒角、密封槽、螺栓过孔等细节特征逐一细化，还原真实气缸头的加工工艺特征，所有配合面均预留合理的装配公差基准。材质渲染阶段采用铸铝材质作为基础材质，调整金属粗糙度、反射参数模拟铸造铝合金的哑光金属质感，对气道内壁、安装配合面单独赋予机加工面的高光金属材质，区分铸造毛坯面与机加工面的视觉差异；场景搭建采用深色反光地面，通过三点布光突出气缸头的结构轮廓与腔体细节，多角度渲染展示模型的外部形态与内部腔体结构。设计过程中重点考虑了气缸头的结构强度与散热需求，冷却水套的流道设计围绕各缸燃烧室周边均匀排布，凸轮轴轴承座的加强筋结构做了加厚处理，避免配气机构工作时的结构变形；进排气道的走向经过优化，减少气流弯折带来的阻力损失，整体模型完整还原了直列六缸气缸头的核心结构特征，所有特征均可编辑，可用于发动机结构教学、装配模拟、相关零部件的二次设计参考，模型结构无破面、无重叠特征，各部件的层级关系清晰，可直接导入仿真软件完成后续的热力学、结构强度仿真分析工作。
